基于ST32 DAC7311数模转换器驱动代码及电路设计完整版

提示:文章写完后,目录可以自动生成,如何生成可参考右边的帮助文档


前言

基于STM32 的DAC7311芯片驱动程序及电路设计

一、DAC7311电路设计

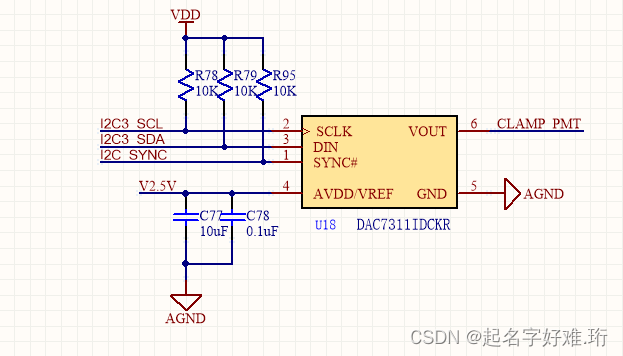

DAC7311电路图
引脚设置

二、驱动程序

1.DAC7311时序图、工作模式及数据格式

时序图

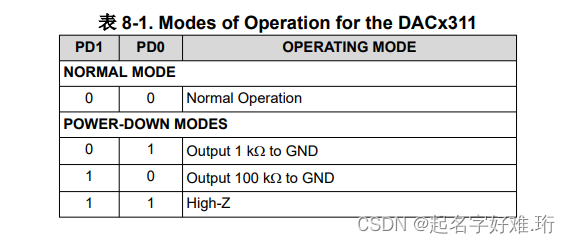

工作模式

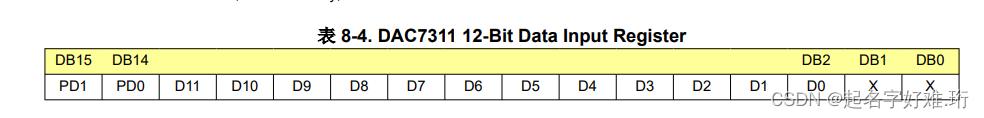

在这里插入代码片数据格式

2.驱动代码

h文件:

#ifndef   FUNCDAC7311
#define   FUNCDAC7311_EXTERN extern
#else
#define   FUNCDAC7311_EXTERN
#endif
#include "stm32f4xx_hal.h"
#include "jiang_gpio.h"

#define DAC7311_DIN_H()      HAL_GPIO_WritePin(GPIOC, GPIO_PIN_9,GPIO_PIN_SET)
#define DAC7311_DIN_L()      HAL_GPIO_WritePin(GPIOC, GPIO_PIN_9,GPIO_PIN_RESET)

#define DAC7311_SCL_H()      HAL_GPIO_WritePin(GPIOA, GPIO_PIN_8,GPIO_PIN_SET)
#define DAC7311_SCL_L()      HAL_GPIO_WritePin(GPIOA, GPIO_PIN_8,GPIO_PIN_RESET)

#define DAC7311_SYNC_H()      HAL_GPIO_WritePin(GPIOA, GPIO_PIN_12,GPIO_PIN_SET)
#define DAC7311_SYNC_L()      HAL_GPIO_WritePin(GPIOA, GPIO_PIN_12,GPIO_PIN_RESET)

FUNCDAC7311_EXTERN void BSP_DAC7311_Init(void);

FUNCDAC7311_EXTERN void DAC7311_Write(float data);

c文件:

#define FUNCDAC7311

#include "jiang_dac7311.h"

void BSP_DAC7311_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStruct;
	__HAL_RCC_GPIOC_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();

	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; //SYNC-PA15
	GPIO_InitStruct.Pin = GPIO_PIN_8|GPIO_PIN_12;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init(GPIOA,&GPIO_InitStruct);

	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; //
	GPIO_InitStruct.Pin = GPIO_PIN_9;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init(GPIOC,&GPIO_InitStruct);

    DAC7311_SYNC_H();
	DAC7311_SCL_L();

}

static void DAC_delay(uint32_t nus)
{
	for(; nus!=0; nus--);
}

static void DAC7311_DACSET(uint16_t data)
{
	uint16_t dac;
	uint8_t  i;
	dac = data << 2;  //数据需要向左移动两位
	dac &= 0X3FFF;    //正常模式

	DAC7311_SYNC_H();
	DAC7311_SCL_H();

    DAC_delay(10);
	DAC7311_SYNC_L();

	DAC_delay(5);

	for(i = 0;i< 16;i++)
	{
		DAC7311_SCL_H();

		if(0X8000 == (dac & 0x8000))
		{
			DAC7311_DIN_H();
		}
		else
			DAC7311_DIN_L();

		DAC_delay(10);
		DAC7311_SCL_L();
		DAC_delay(10);
		dac <<= 1;   //向前移动一位
	}
	DAC7311_SYNC_H();
}

void DAC7311_Write(float Ddata)
{
	uint16_t dac;

	dac = Ddata*4096/2500;
	DAC7311_DACSET(dac);
}
