静态路由

静态路由(Static Router)是由管理员通过手动配置的方式创建的路由，可以让路由器便捷的获知到达目的网络的路由。在静态路由基础上也可使用负载均衡、路由备份等技术。

本文分别对静态路由、负载均衡、路由备份进行实验配置及配置完之后如何验证。

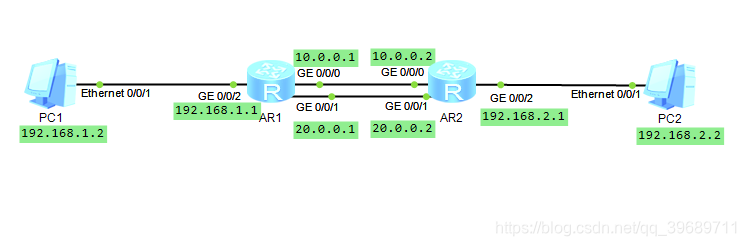

网络拓扑图
在这里插入图片描述

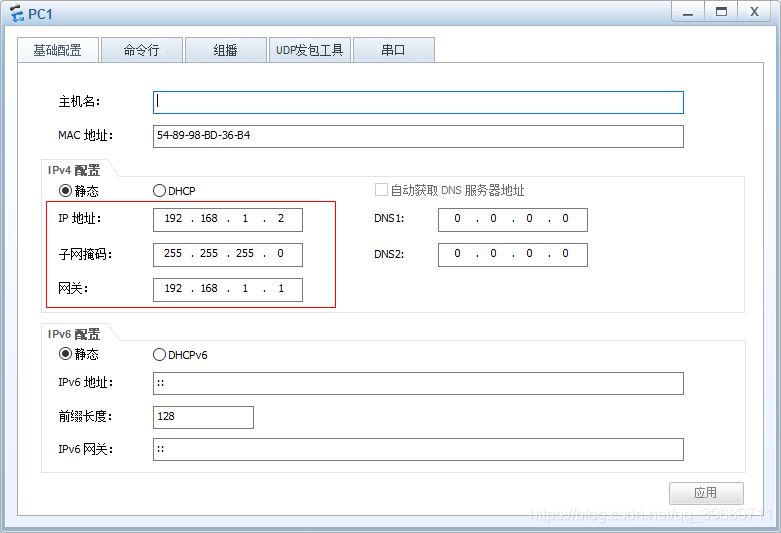

给PC1与PC2分配IP、网关、掩码

PC1位于192.168.1.0网段，它的IP192.168.1.2，网关192.168.1.1，掩码255.255.255.0。
PC2位于192.168.2.0网段，它的IP192.168.2.2，网关192.168.2.1，掩码255.255.255.0。
在这里插入图片描述

在一个192.168.1.xxx这个网段中，共有256个地址，可用地址是254个，其中网络地址与广播地址是保留的，网络地址：192.168.1.0、广播地址：192.168.1.255。

路由器AR1：
GE 0/0/2接口192.168.1.1(网关地址)，右边出接口与下一跳。
路由器AR2：
GE 0/0/2接口192.168.2.1（网关地址）。

配置命令

路由器AR1

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname AR1
[AR1]interface GigabitEthernet 0/0/2
[AR1-GigabitEthernet0/0/2]ip address 192.168.1.1 24
[AR1-GigabitEthernet0/0/2]quit
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 10.0.0.1 24
[AR1-GigabitEthernet0/0/0]quit
[AR1]interface GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/1]ip address 20.0.0.1 24
[AR1-GigabitEthernet0/0/1]quit
[AR1]ip route-static 192.168.2.0 24 10.0.0.2

路由器AR2

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname AR2
[AR2]interface GigabitEthernet 0/0/2
[AR2-GigabitEthernet0/0/2]ip address 192.168.2.1 24
[AR2-GigabitEthernet0/0/2]quit
[AR2]interface GigabitEthernet 0/0/0
[AR2-GigabitEthernet0/0/0]ip address 10.0.0.2 24
[AR2-GigabitEthernet0/0/0]quit
[AR2]interface GigabitEthernet 0/0/1
[AR2-GigabitEthernet0/0/1]ip address 20.0.0.2 24
[AR2-GigabitEthernet0/0/1]quit
[AR2]ip route-static 192.168.1.0 24 10.0.0.1  //静态路由配置，解释：将去往192.168.1.0网段的数据都交给10.0.0.1这条路由。

配置完成，不妨使用ping，测试一下吧。

PC>ping 192.168.2.2
Ping 192.168.2.2: 32 data bytes, Press Ctrl_C to break
From 192.168.2.2: bytes=32 seq=1 ttl=126 time=16 ms
From 192.168.2.2: bytes=32 seq=2 ttl=126 time=16 ms
From 192.168.2.2: bytes=32 seq=3 ttl=126 time=31 ms
From 192.168.2.2: bytes=32 seq=4 ttl=126 time=31 ms
From 192.168.2.2: bytes=32 seq=5 ttl=126 time=16 ms

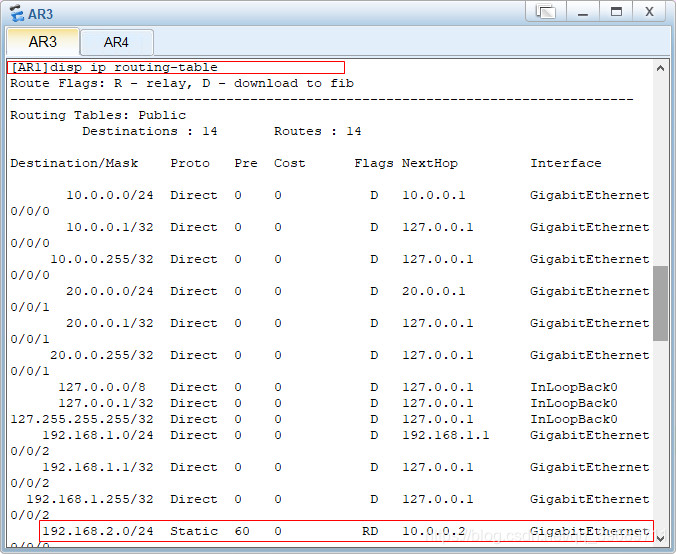

[AR1]display ip routing-table  //查看路由表信息

在这里插入图片描述
通过display ip routing-table 命令，可以查看路由表信息，在图中，在接口0/0/0/中，Protocol 协议下 static 代表是静态路由，192.168.2.0/24代表“目标网段”/“掩码”，Pre是优先级，设备默认优先级是60，它的下一跳是 10.0.0.2。

负载均衡

其实，静态路由的配置只需要使用到一条链路即可实现，使用G0/0/0接口的配置分别连接在AR1与AR2两个路由器上

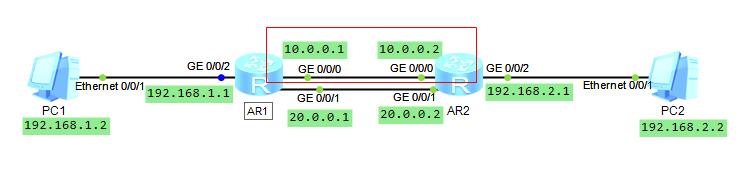

在这里插入图片描述
负载均衡是配置在G0/0/1接口上，负载均衡也叫负载分担，同样的它也是一条等价路由，优先级相同的路由称之为等价路由。

在配置完静态路由的基础上，添加以下一条命令即可实现负载均衡

在路由器AR1配置：

[AR1]ip route-static 192.168.2.0 24 20.0.0.2

在路由器AR2配置：

[AR2]ip route-static 192.168.1.0 24 20.0.0.1

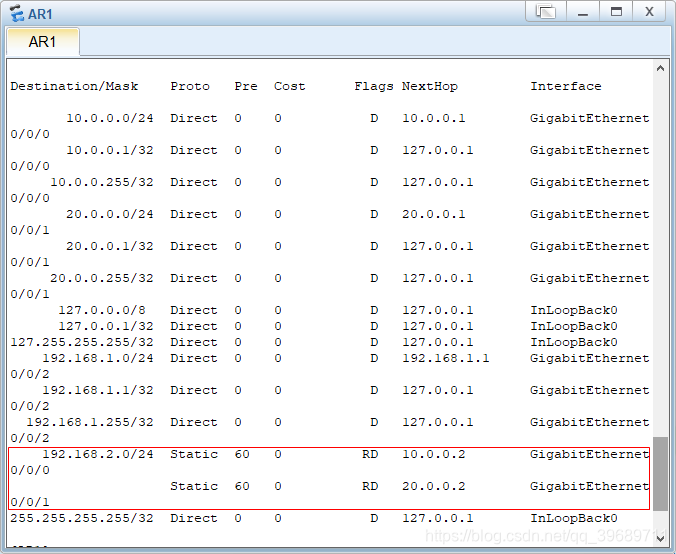

负载均衡配置完，再通过display ip routing-table查看路由信息
在这里插入图片描述
从表中可知，代表静态路由条目的static路由有两条，且优先级都为60。

路由备份

路由备份配置也极为简单，一条命令就可以了，它与负载均衡一样，也是使用G0/0/1接口上，如果配置了负载均衡，需要先取消负载均衡，再做路由备份。

其实，负载均衡/路由备份都是在静态路由的基础之上，再进行实验配置的。

取消路由AR1的负载均衡配置

[AR1]undo ip router-static 192.168.2.0 24 20.0.0.2

取消路由器AR2的负载均衡

[AR1]undo ip router-static 192.168.1.0 24 20.0.0.1

AR1路由备份配置：

[AR1]ip router-staic 192.168.2.0 24 20.0.0.2 Preference 70

AR2路由备份配置

[AR1]ip router-staic 192.168.1.0 24 10.0.0.2 Preference 70

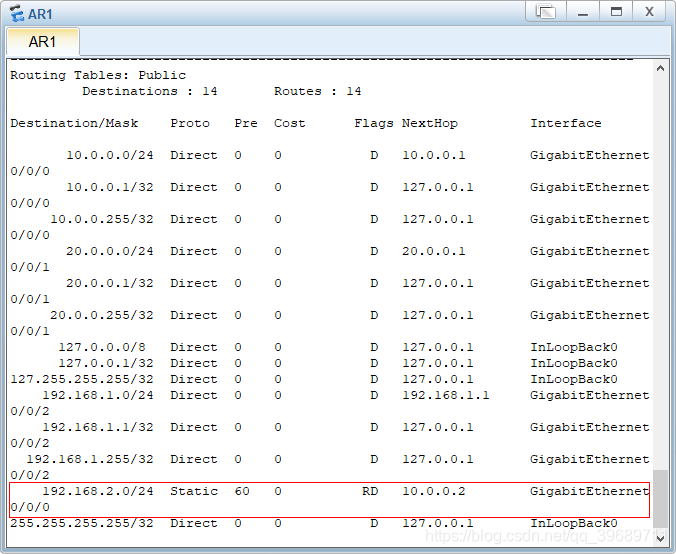

很简单吧，路由备份也配置完了，但是它的验证可能与前两个实验有些不同，无法直接通过display ip-routing table查看路由表判断出是否配置成功，如图disp路由信息可以看到，并没有看到我们配置的路由备份条目，再直观点就是看Preference 70的条目有没有在列表中， Preference 70 代表的是优先级为70，如果不做设置，设备默认优先级是60，值越小，优先级越优，因此，pre为60路由会先启用，而70不启用，则作为备份。
在这里插入图片描述

路由备份验证

假设G0/0/0链路断开了，看路由备份会否启用。

需要手动配置命令关闭接口G0/0/0

[AR1-GigabitEthernet0/0/0]shutdown  //关闭接口G0/0/0

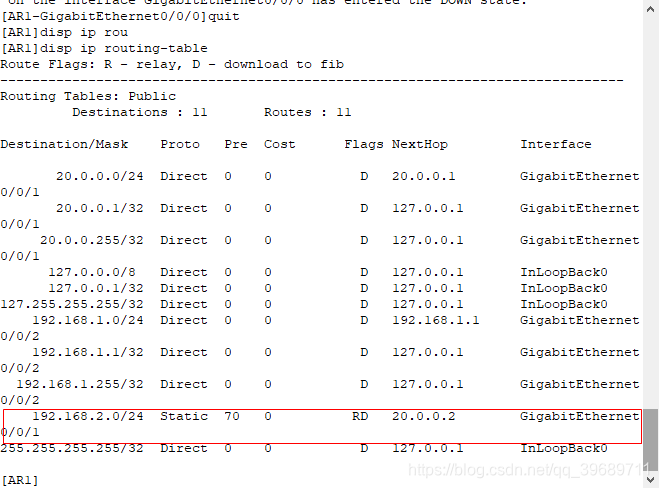

关闭之后，display ip routing-table查询AR1路由表
在这里插入图片描述
从图静态路由信息可知，G0/0/1接口已启用，且其优先级是70的静态路由。

路由备份的机制是通过配置路由的优先级来决定谁优先启用，默认值60，值越小，路由便越优。

如果要取消刚才所关闭的接口，回到路由器AR1 G0/0/0接口下，使用此命令

undo shutdown

缺省路由

缺省路由也叫默认路由，在路由器配置中可用0.0.0.0/0表示默认路由，作用是帮助路由器发送路由表中无法查询的包。如果设置了全零网络的路由，路由表中无法查询的包都将送到全零网络的路由中去。

[AR1]ip router-static 0.0.0.0 0 10.0.0.2  //默认路由0.0.0.0
