H3C AP当无线路由器静态IP上网配置

配置需求或说明

V7 FAT AP当无线路由器固定ip上网配置（web页面）

适用产品系列

适用于如下产品：支持11ac协议的V5平台fat模式的ap，包含：WAP712C、WAP722S、WA4300系列等。
设备默认管理地址是192.168.0.50，登录账号是：admin 密码：h3capadmin。

配置需求及实现的效果

本案例介绍如何通过命令行给WAP722S配置静态ip地址上网。

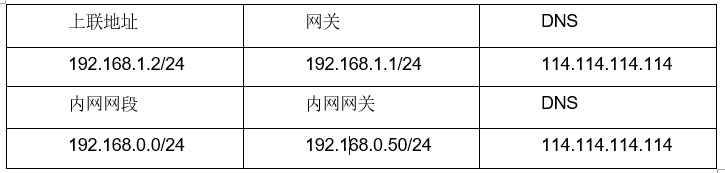

假设WAP722S 以太网口连接上层交换机（可以直连运营商），分配的公网地址、网关及DNS如下：

AP发射无线信号让无线终端连接并获取地址上网。PC自动获取192.168.10.0/24网段，网关为vlan1口地址192.168.10.1，DNS服务器地址为114.114.114.114。

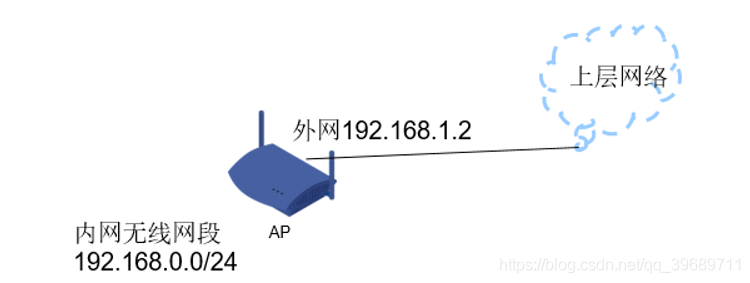

组网图

外网ip vlan2：192.168.1.2
内网ip vlan1：192.168.0.50

配置步骤

IP地址配置

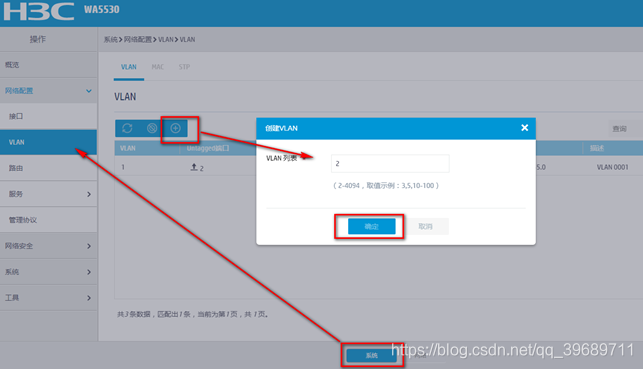

系统——网络配置——VLAN，创建vlan2，

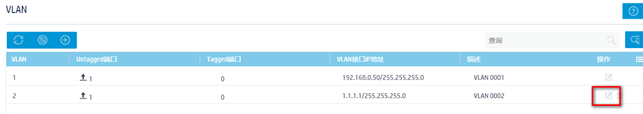

将上联物理接口G1/0/1加入vlan2，配置外网网ip地址，

配置外网缺省路由以及NAT功能

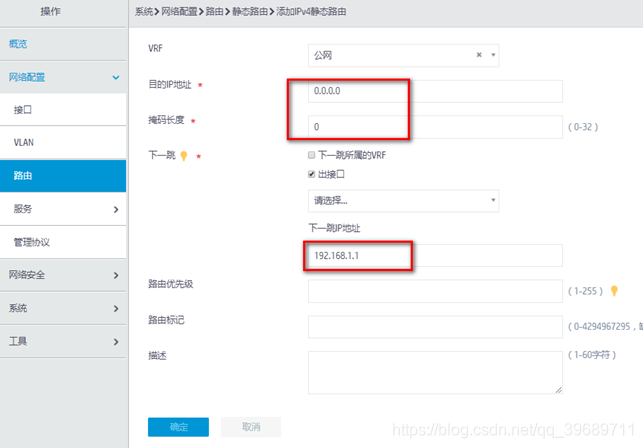

系统——网络配置——路由，添加静态缺省路由，

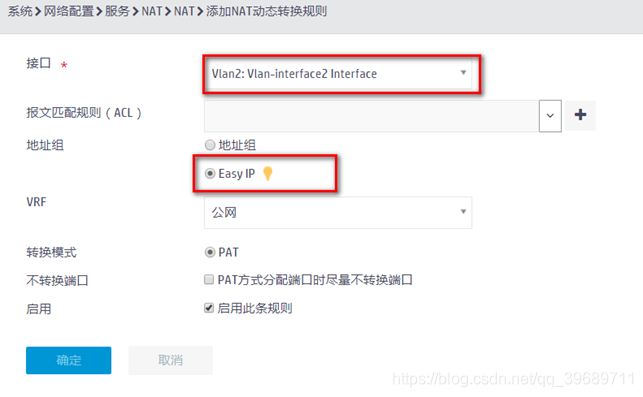

系统——网络配置——服务——NAT，添加easy ip动态转换

配置DHCP服务

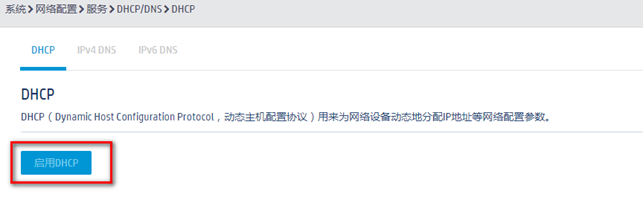

系统——网络配置——服务——DHCP/DNS，启用DHCP

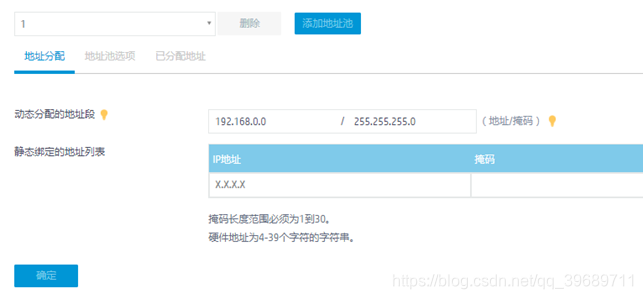

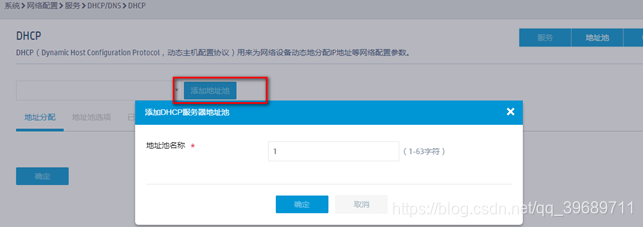

添加DHCP地址池，分配内网192.168.0.0/24网段地址，网关为192.168.0.50，dns为114.114.114.114。

保存配置

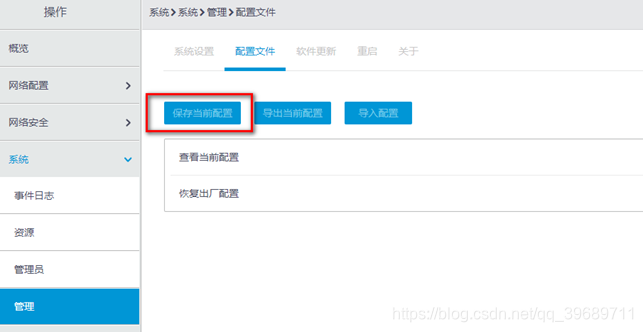

系统——系统——管理——配置文件，保存当前配置。

结果

CLI配置命令如下：

上文是参考知了社区文档的web配置，以下是实际组网的配置

IP地址配置
#创建VLAN，将物理接口G1/0/1口加入VLAN30，配置上层接口IP

vlan 30
port g1/0/1
quit
interface vlan-interface 30
ip address 10.0.30.252 24
quit

配置外网缺省路由及NAT功能

ip route-static 0.0.0.0 0 10.0.3.1
inter vlan-interface 2
nat outbound
quit

配置DHCP服务

dhcp enable
dhcp server ip-pool 1
network 172.16.1.0 24
gateway-list 172.16.1.1
dns-list 10.0.0.29
quit

保存

save

AP路由模式

如果为了更好的使用ACL控制，可以不用NAT，实现很简单，只需要将nat outbound取消，在上层VLAN的设备都做一条回程路由，这样就实现了路由模式。
