MTK分区之（三）MTK scatter.txt生成过程

三、MTK scatter.txt生成过程

MTK的分区相关过程简单来说：

分区生成工具ptgen(alps/device/mediatek/build/build/tools/ptgen)

根据alps/device/mediatek/build/build/tools/ptgen/MT6765目录下的分区表文件生成scatter.txt

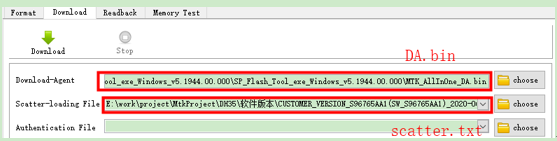

然后MTK的烧录工具需要选两个东西，一个DA.bin，一个就是这个scatter.txt

在MTK样机接上usb线开机时，在preloader阶段会进行usb握手操作，如果握手成功，就会通过usb下载DA.bin到样机上，然后样机跳到DA.bin继续跑

DA.bin的主要功能就是根据scatter.txt来烧录分区镜像（可能会进行verify）

（一）csv分区表文件各列含义

对于DH30项目，用的平台是MT6762（MTK MT6762和MT6765很多是一样的），采用的是AB分区，

所以分区表文件是

device/mediatek/build/build/tools/ptgen/MT6765/partition_table_MT6765_emmc_ab.csv

下面说明一下csv分区表文件各列的含义，每一列可供设置项

分区表文件分单分区

对于单分区，分区表文件就是

alps/device/mediatek/build/build/tools/ptgen/MT6765/partition_table_MT6765_emmc.csv

对于AB分区，分区表文件就是

alps/device/mediatek/build/build/tools/ptgen/MT6765/partition_table_MT6765_emmc_ab.csv

分区表文件中从左到右有这些列：

Partition_Name：分区名

Type：分区类型，常见Raw Data和ext4

Size_KB：分区大小

, ：分区表中一般是写的和Size_KB一样，MTK目前没用到，不用管

Region：

Region这一列只有preloader可以设置为EMMC_BOOT1_BOOT2，其他分区都必须设置为EMMC_USER

Group：

这个我看除了product_a/b,vendor_a/b,system_a/b是main外，其他分区都是空

设为main表示这个分区要在动态分区中，目前MTK内部只有main和空配置

Reserved：Y表示此分区放在EMMC的最后面

Download：是否下载镜像到这个分区

Download_File：

如果要下载镜像，下载的镜像名或者perloader可以写AUTO，否则写NONE

OTA_Update：

         OTA是over the air空中下载的缩写，意思就是不借助usb线进行更新，

而是通过网络等方式来进行更新

          比如我们手里系统里面的检查更新就是OTA的一种

EmptyBoot_Needed：

           EmptyBoot_Needed代表xflash feature，一种空板烧录方式。

如果不使用flashtool进行烧录的话，MTK会提供专门的flash烧录工具进行烧录，perloader判断如果是用flash烧录工具烧录的话，就会烧录这一列标为Y的分区

          目前我们还没有听说过这种不使用flashtool工具进行烧录的项目

FastBoot_Erase：

是否允许fastboot擦除，想fastboot擦除这个分区，必须这里设为Y

, ：没用到，不用管

FastBoot_Download：

是否允许fastboot下载，想fastboot烧录这个分区，必须这里设为Y

, ： 没用到，不用管

Operation_Type：

         flashtool烧录会用到，可供设置的有五个选项

             （1）'BOOTLOADERS' ：preloader, 用于安全下载

（2）'PROTECTED' ：

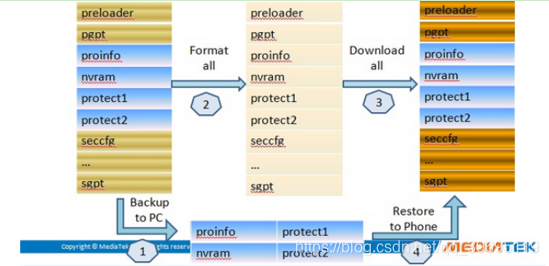

protect partition, 用fireware upgrade方式烧录全擦前会将

这个分区备份出来，全擦烧录后会再把备份烧进去，保证分区数据不丢失

                但注意firware upgrade方式备份的分区，分区大小不能改

（位置可以改）。

        （3）'BINREGION'：

 和上面的PROTECTED差不多，nvram备份分区，用fireware upgrade方式烧录全擦前会将这个分区备份出来，全擦烧录后会再把备份烧进去，保证分区数据不丢失

        （4）'AUTO'：正常分区，fireware upgrade烧录会擦除这个分区

        （5）‘RESERVED’：

保留分区，与“保留”项的含义相同。

此分区可能会在下载/固件升级中被覆盖或更新。

注：

Fireware upgrade烧录方式



（二）ptgen生成scatter.txt

从上面的过程就可以知道ptgen就是根据分区表文件生成scatter.txt，

但ptgen不是简单的将分区表csv文件翻译成scatter.txt，它会对分区表数据做一些检查，甚至会更改分区表数据。

很多时候分区相关的修改报错或者修改不成功都与ptgen这个工具有关，所以我们还是有必要研究一下ptgen这个工具的

鉴于网上基本上没有对ptgen工具的详细说明（反正我没找到），ptgen这个工具是用perl语言写的。我学了下perl语言，对ptgen这个工具进行了详细的分析。在分析的过程中，知道了一些细节和调试的手段。现在分享出来。

（perl语言学习教程：https://www.runoob.com/perl/perl-tutorial.html）

下面以S96769BA1这个项目来分析ptgen这个工具

1、如何调用到ptgen分区生成工具

首先在device/wingtechsh/S96769BA1/BoardConfig.mk里面

    # ptgen

    MTK_PTGEN_CHIP := $(shell echo $(TARGET_BOARD_PLATFORM) | tr '[a-z]' '[A-Z]')

    -include device/mediatek/build/build/tools/ptgen/$(MTK_PTGEN_CHIP)/ptgen.mk

这里就MTK_PTGEN_CHIP指定了我用的平台，对于DH30是MT6762，

但是MTK是把MT6762和MT6765的配置放在一起的（可能是两个太像了）

$(shell echo $(TARGET_BOARD_PLATFORM) | tr '[a-z]' '[A-Z]')后面的tr是替换，意思转换为大写

所以这个的MTK_PTGEN_CHIP就是MT6765，

所以device/mediatek/build/build/tools/ptgen/MT6765/ptgen.mk这个mk文件就会被调用

下面再来看ptgen.mk这个mk文件的内容

...

#Murphy.liu note:ptgen是用perl脚本语言写的，指定perl.pl路径，和当前ptgen.mk在同一个目录下

MTK_PTGEN_PERL := device/mediatek/build/build/tools/ptgen/$(MTK_PTGEN_CHIP)/ptgen.pl

#Murphy.liu note:分区表文件路径，和当前ptgen.mk在同一个目录下

MTK_PTGEN_XLS := $(wildcard device/mediatek/build/build/tools/ptgen/$(MTK_PTGEN_CHIP)/*.xls)

#Murphy.liu note:运行ptgen命令，可以看到先指定了一堆配置，然后perl device/mediatek/build/build/tools/ptgen/MT765/ptgen.pl执行这个perl脚本

#下面这一堆对于DH30Q相当于相当于

#MTK_PTGEN_COMMAND := \
