CAD开发-CAD二维配管辅助工具

1、这是2009年开发的一个工具，当时还是二维配管，一直放在海川上，当时没有放附件的权限，很多人发邮件或者QQ来要过，但是因为各种各样的原因，有些给耽搁了，没有发，借此机会放出来。虽然现在都是三维设计了，但是估计还是有一些小型设计院或者做精细化工的，仍然采用二维配管，希望对大家有用处。

2、海川帖子地址：https://bbs.hcbbs.com/thread-502888-1-1.html，在海川上还是一篇比较火的帖子，，这篇帖子一共积攒了五万多次浏览量和1000多条回复，直到2019年8月份依然有人索要。

3、功能：

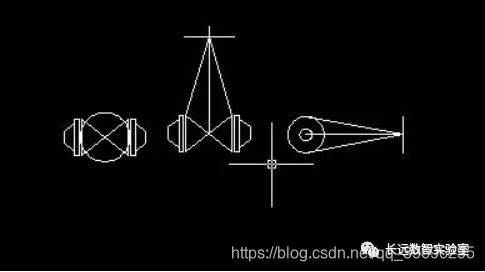

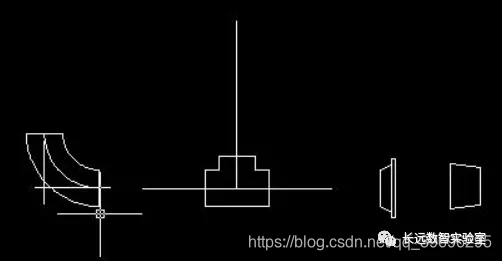

CAD配管工具，可自动绘制弯头、三通、大小头、法兰、阀门（仅限于闸阀和截止阀）。




4、加载方式：
直接把文件夹中的LeePiping_Draw.arx拖到CAD中就可以了，或者在CAD中输入ARX,然后输入L，再选择LeePiping_Draw.arx就成功加载了。
5、使用方法：

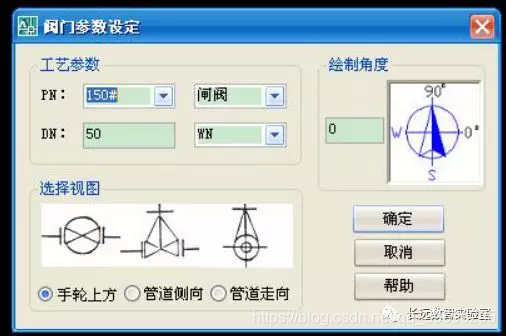

加载完成后就可以使用了，直接输入命令，如法兰，输入FL,阀门，输入ZF或者JZF，弯头输入WT,三通输入ST,大小头输入DXT.
6、下载方法：
百度网盘:
https://pan.baidu.com/s/1FmH4uRmvi6s06TPxDdB3xQ，无提取密码，压缩文件解压密码为：长远数智实验室

7、声明：
本次分享文件中不仅包含工具，也包含源码，本软件不声明任何权利，只希望有感兴趣的朋友们可以继续更新，惠及他人！
