堆栈寄存器（SP）的工作原理详解

堆栈寄存器（Stack Pointer, SP）是处理器中一个专门用于管理栈（Stack）的寄存器，它保存了当前栈的顶部地址。堆栈寄存器在函数调用、返回、局部变量存取、中断处理等场景中起着关键作用。

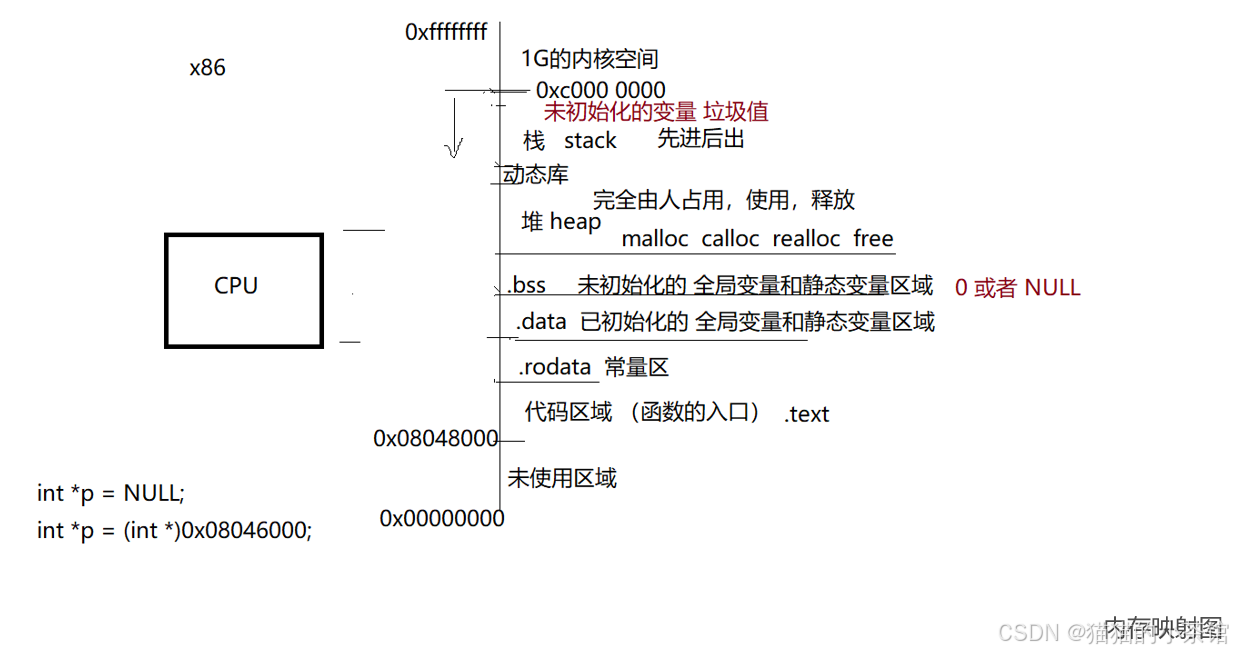

堆栈区域对应CPU的内存映射在如图所示的位置↓

栈（Stack）和堆栈寄存器的基本概念

栈（Stack）： 栈是一种后进先出（LIFO） 的数据结构。在计算机中，栈通常用于：

• 保存函数调用的返回地址。
• 保存函数的局部变量。
• 保存中断或异常处理的上下文。

栈通常位于内存的高地址部分，栈的增长方向取决于架构：

• 向下增长：从高地址向低地址扩展（多数架构采用），我们下面的例子使用的是Linux X86的系统作为示例演示。
• 向上增长：从低地址向高地址扩展。

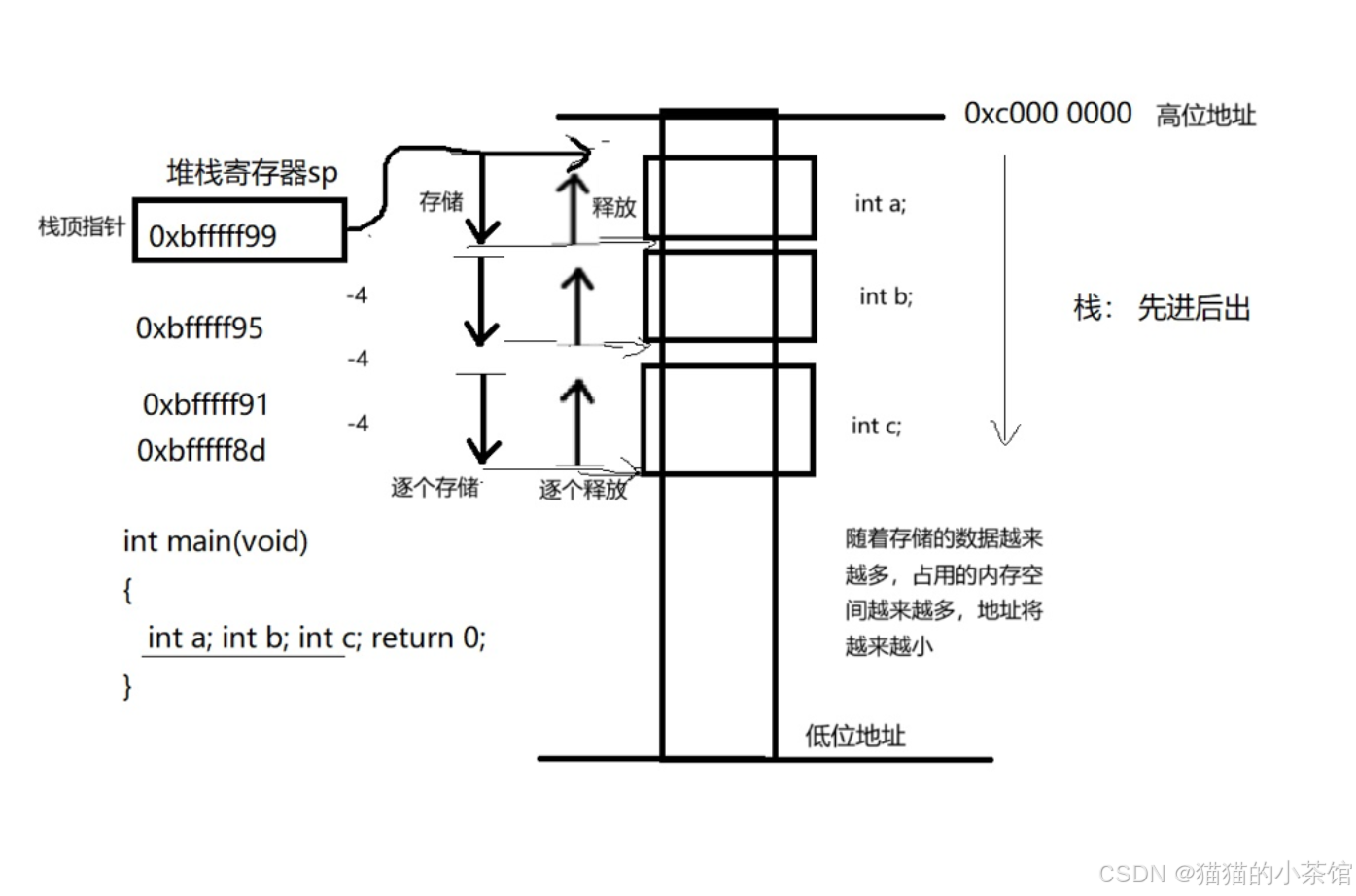

堆栈指针（SP, Stack Pointer）

堆栈寄存器保存当前栈顶的地址。
当数据被压入栈（Push） 时，SP会更新指向新的栈顶地址。

当数据从栈中弹出（Pop） 时，SP会恢复到之前的栈顶地址。

如上图所示：

堆栈寄存器的工作原理

堆栈寄存器的核心操作包括：

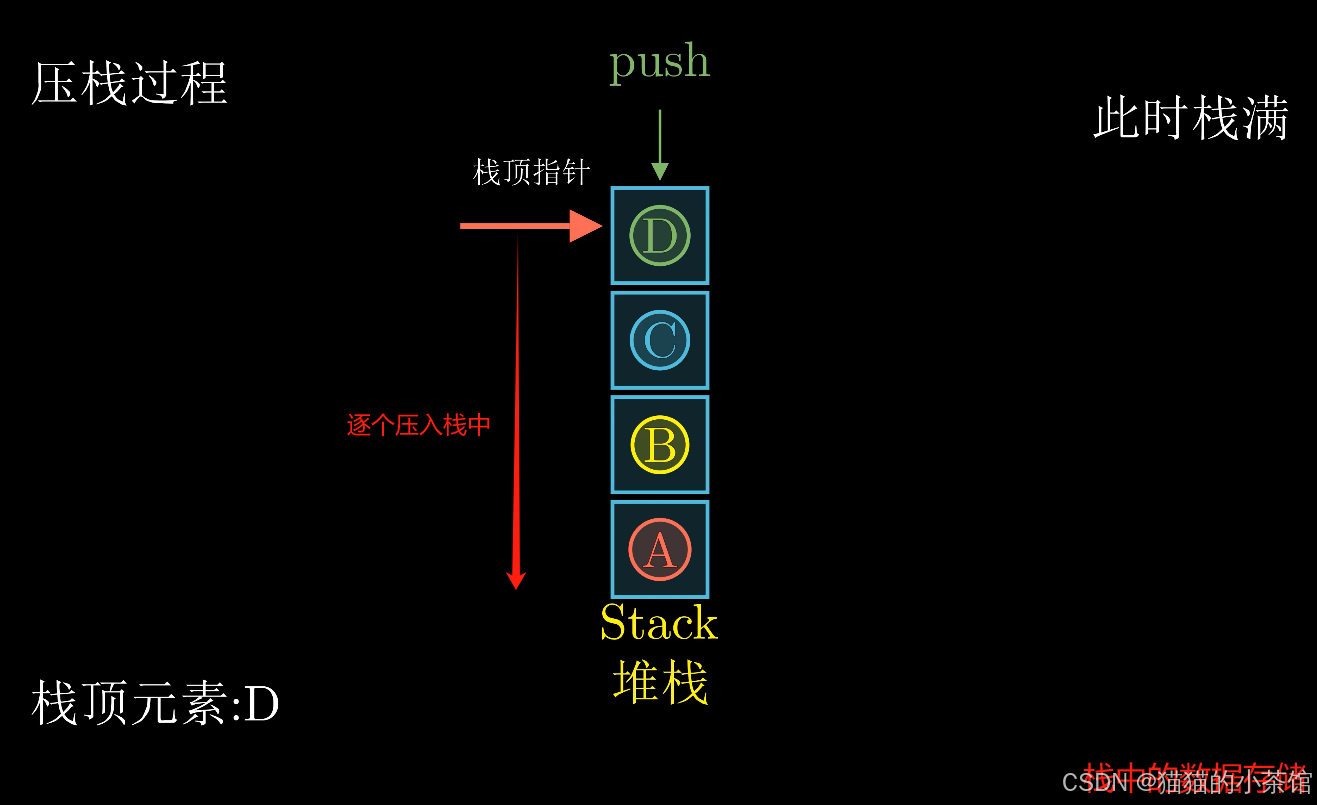

• 1. PUSH（压栈）：
  • 将数据存储到栈中。
  • 栈顶指针（SP）根据栈的增长方向调整。
  • 向下增长：SP减小。
  • 向上增长：SP增大。

伪代码（向下增长）：

PUSH R1    ; 将寄存器R1的值压入栈
SP = SP - 4  ; 栈指针向下移动（假设每次操作4字节）
[SP] = R1    ; 将R1的值存入栈顶

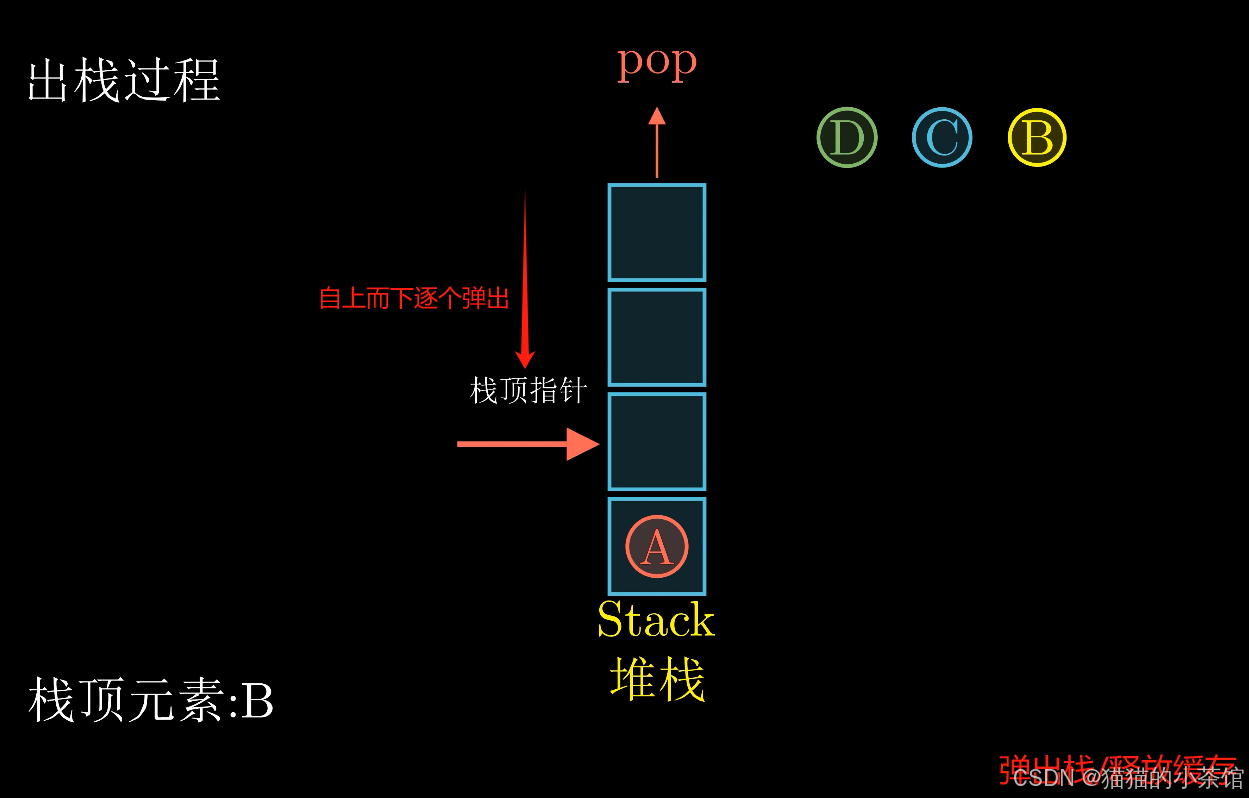

• 2. POP（弹栈）：
  • 从栈中取出数据。
  • 栈顶指针（SP）恢复到上一个值。
  • 向下增长：SP增大。
  • 向上增长：SP减小。

伪代码（向下增长）：

POP R1     ; 从栈顶弹出一个值到寄存器R1
R1 = [SP]    ; 将栈顶的值存入R1
SP = SP + 4  ; 栈指针向上移动

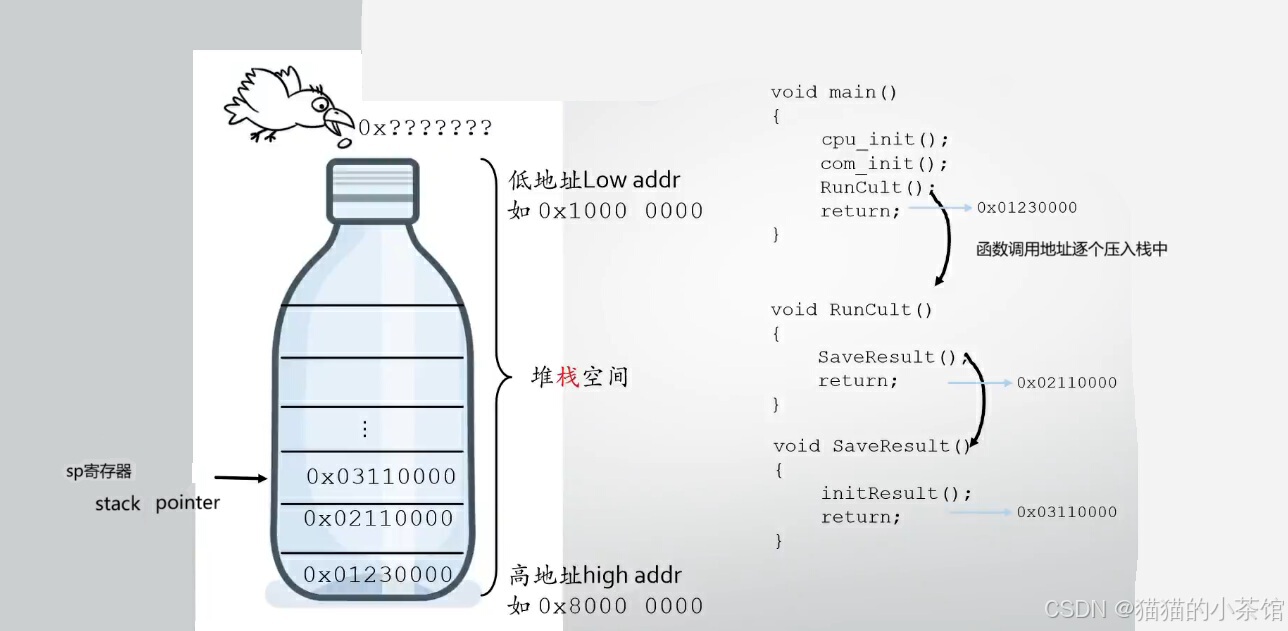

函数调用中的堆栈操作

堆栈是一段连续的存储器空间。遵循后入先出、先入后出，后来居上Last in First out 的原则。它只能从顶部（由高地址往低地址逐个往里面放入数据），如果超出存储内存空间，则会出现堆栈溢出的情况（此处暂不进一步讨论）。【主要动作：推入push，取出pull】。

在函数调用中，堆栈寄存器通常参与以下操作：

1. 保存返回地址：调用函数时，当前程序计数器（PC）的值会被压入栈中。
2. 保存局部变量：函数执行时，局部变量和中间结果会存储到栈中。

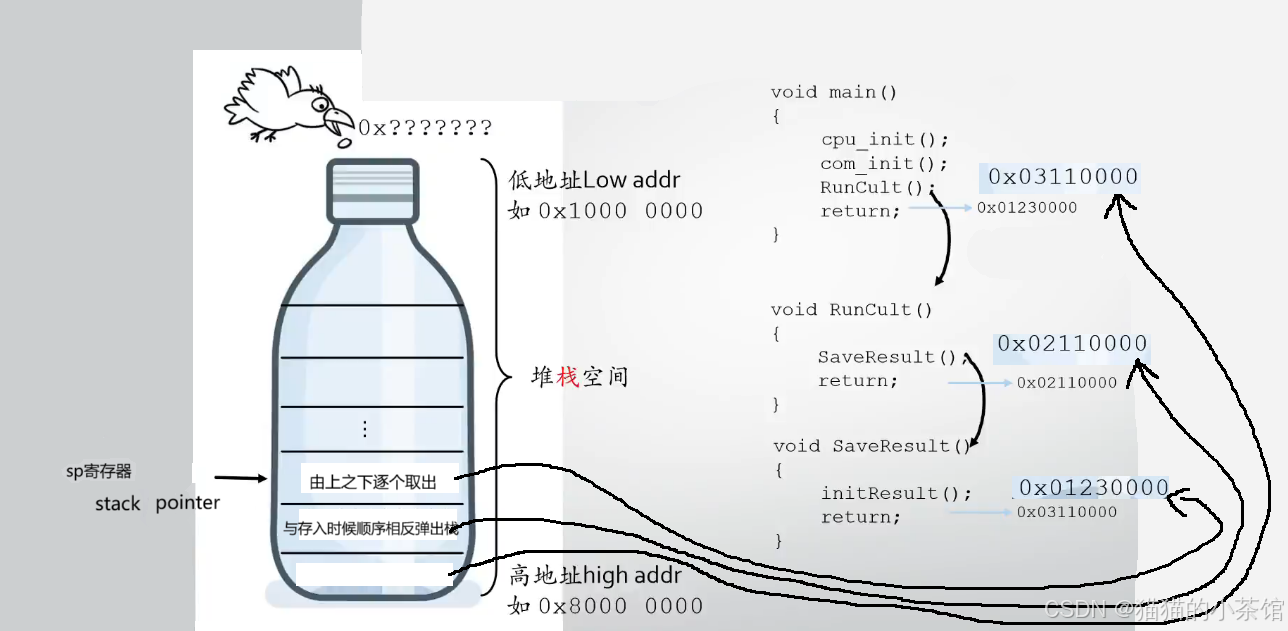

3. 恢复上下文：函数返回时，从栈中恢复返回地址和局部变量。

示例代码（下面配合图文讲解更加直观，简洁易懂）：

void functionA() {

    int x = 10;   // 局部变量
    functionB();  // 调用函数B
}

void functionB() {

    int y = 20;   // 局部变量
}

对应伪汇编：

; functionA的开始
SUB SP, SP, 8      ; 为局部变量x分配空间
MOV [SP], 10       ; 将x的值存入栈中

BL functionB       ; 调用functionB，保存返回地址到栈

ADD SP, SP, 8      ; 回收局部变量x的空间

; functionB的开始
SUB SP, SP, 8      ; 为局部变量y分配空间
MOV [SP], 20       ; 将y的值存入栈中

ADD SP, SP, 8      ; 回收局部变量y的空间
RET                ; 从栈中弹出返回地址

堆栈的作用：

1. 堆栈可以来完成参数传递和返回值的传递（函数调用）；
2. 堆栈可以用来保存局部变量、寄存器的值；
3. 典型用处是中断，用于保存案发现场。
