PADS-Router学习笔记

    1. PADS-Router设置

    1. 走线快捷键设置

A D|O

走线角度切换

Shift+s

修线

W

走线线宽修改

F3

走线

Ctrl+左键

走线结束

Backspace

删除走线

走线过孔结束和过孔选择根据需要选择w

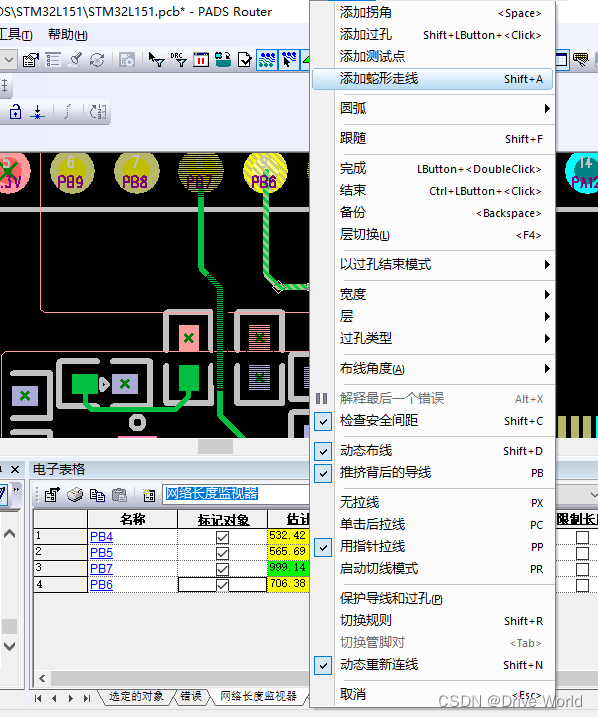

    1. 添加蛇形走线
