本文主要介绍程控仪器的前期准备——如何在Visual Studio 2017中使用Visa库。
1.使用到的设备
IDE: Visual Studio 2017
2.配置Visual Studio

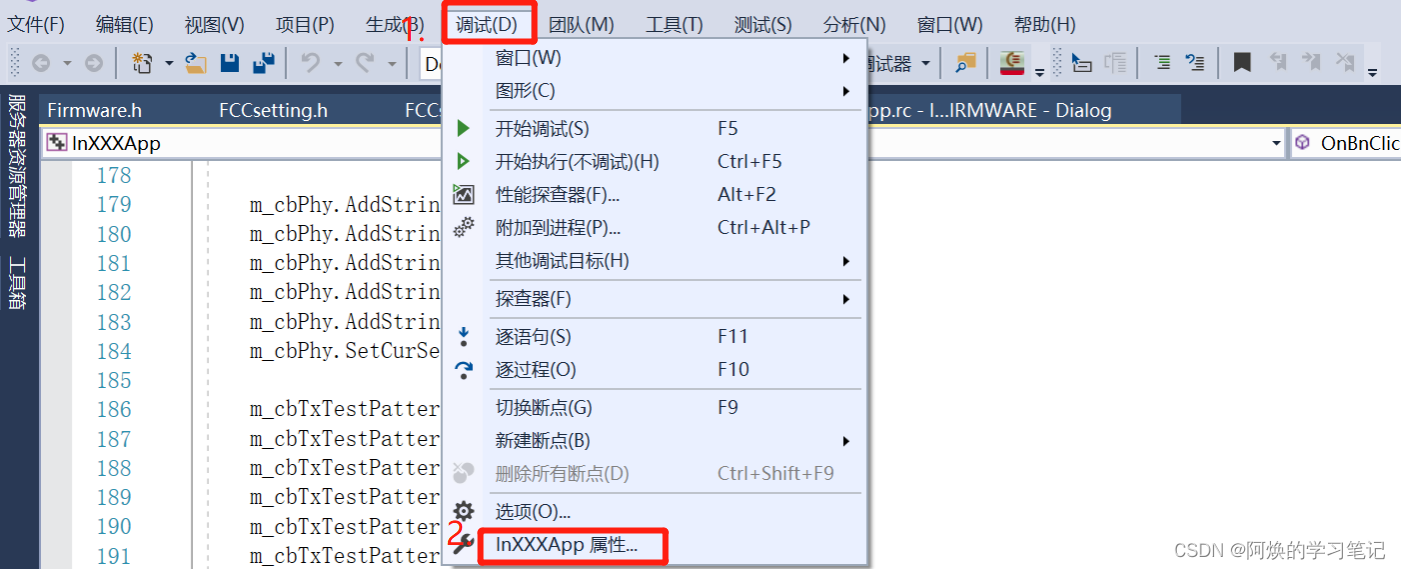

(1)工具栏--调试--XX(你的工程名)属性

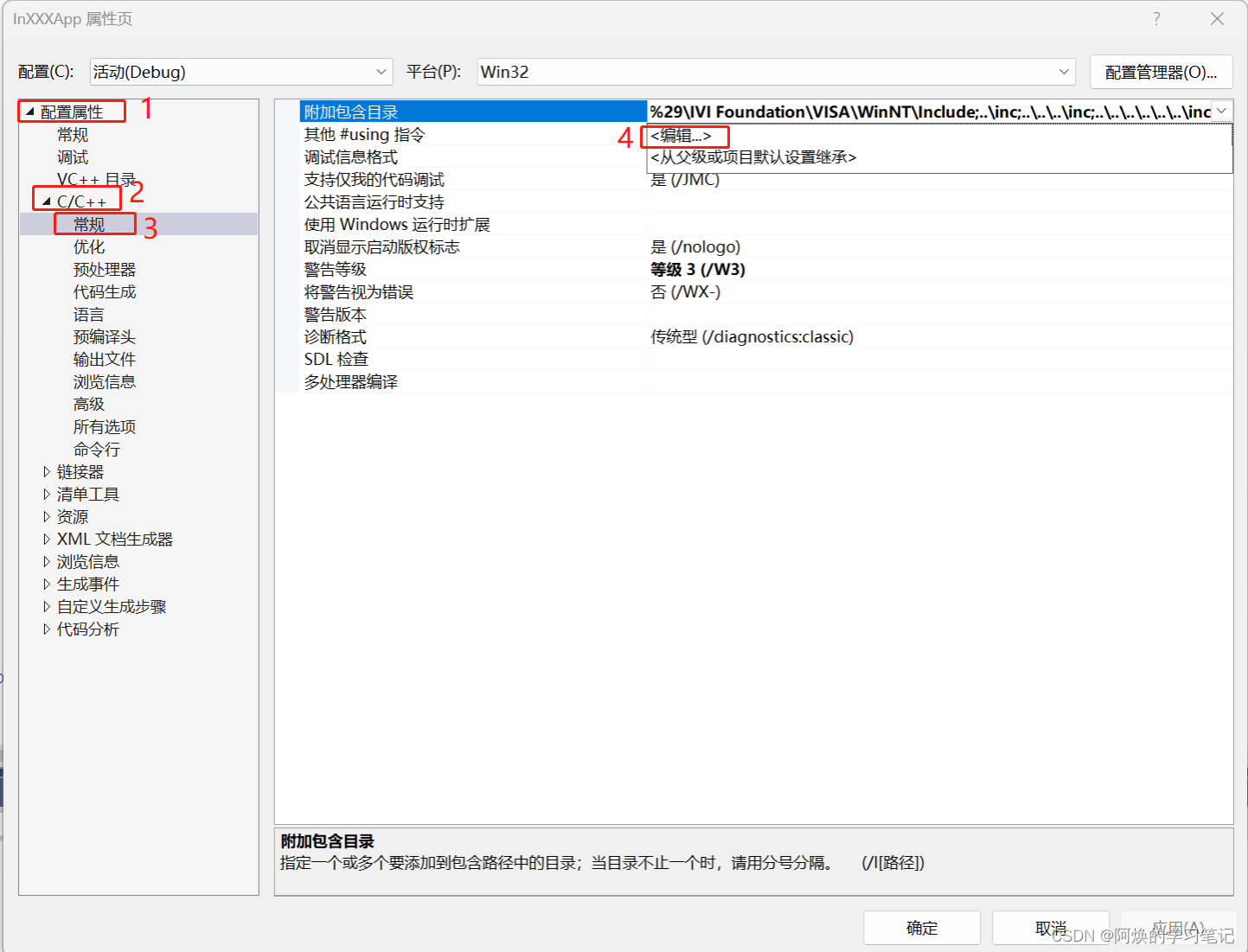

(2)配置属性--C/C++--常规--附加包含目录--编辑。
按第二张图的步骤添加visa库的包含目录。
C:\Program Files (x86)\IVI Foundation\IVI\Include
C:\Program Files (x86)\IVI Foundation\VISA\WinNT\Include
添加完之后记得保存并应用。

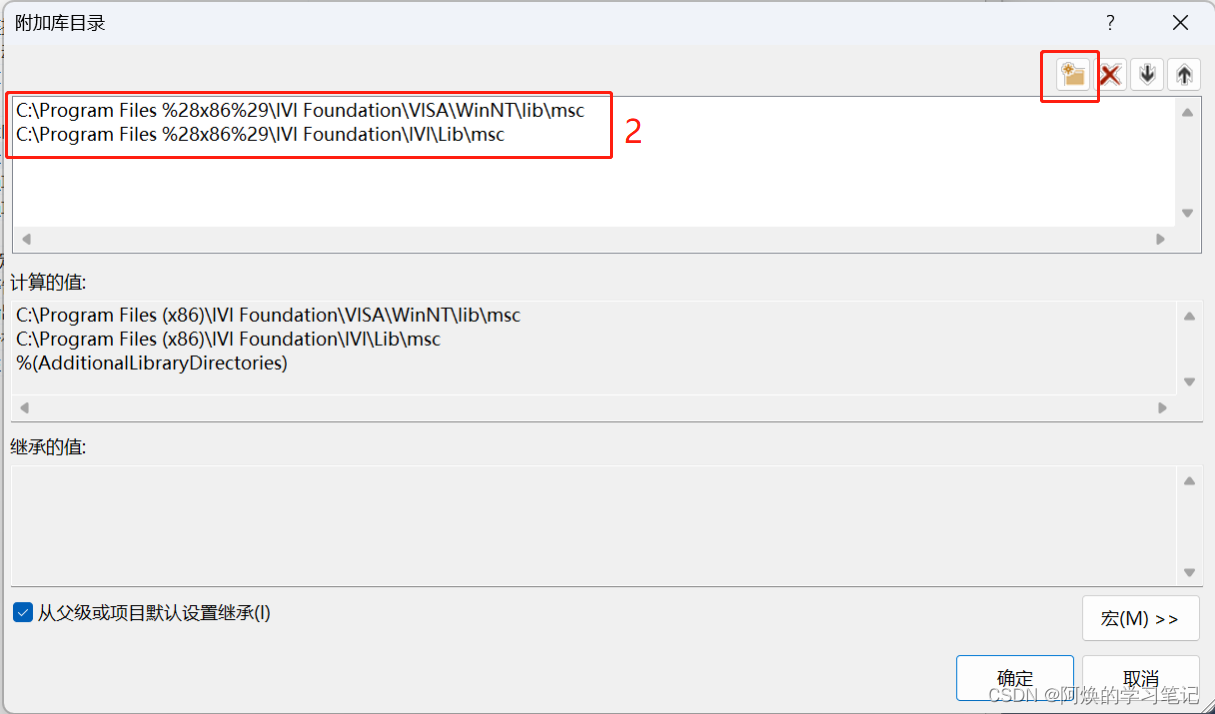

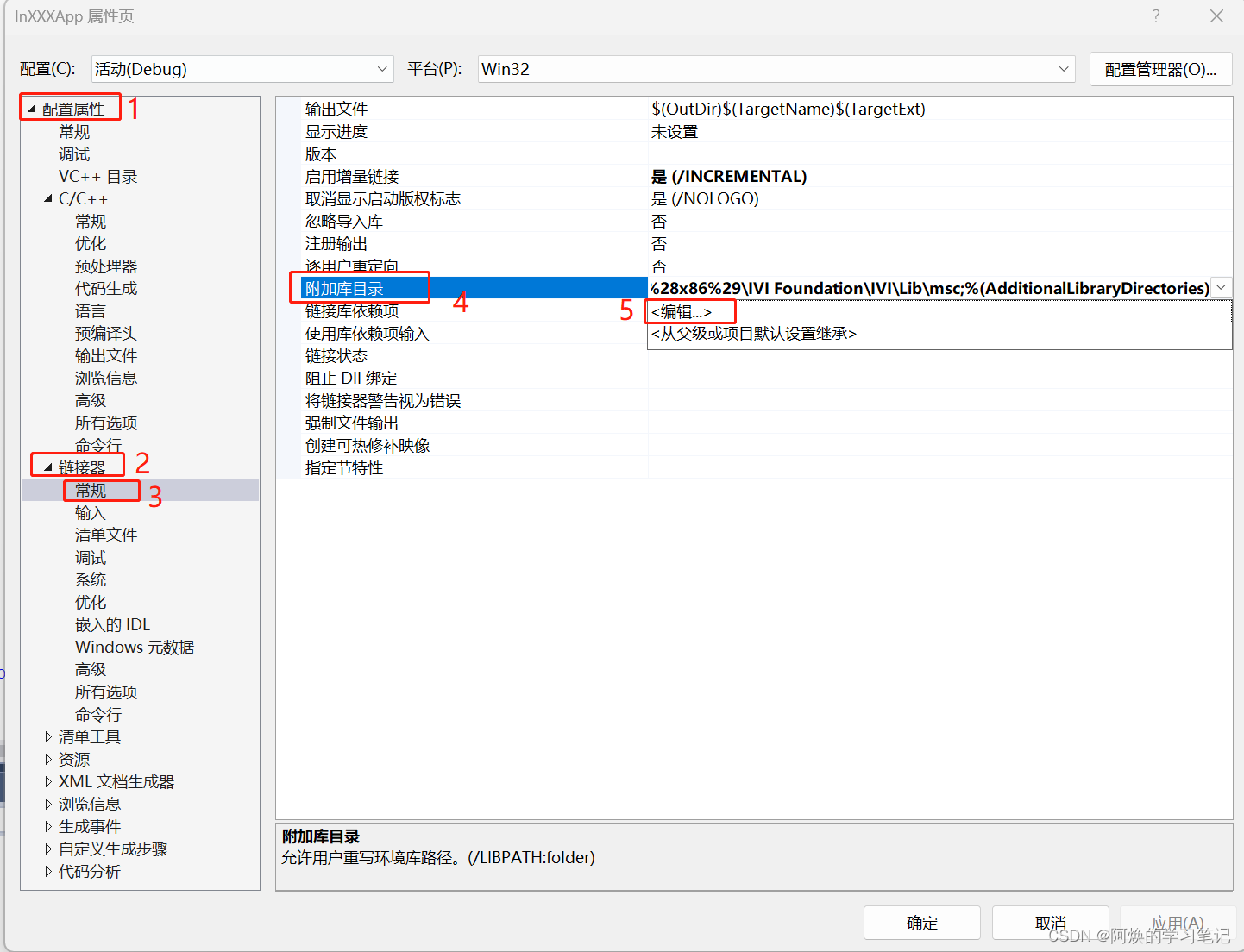

(3) 配置属性--链接器--常规--附加库目录--编辑。
按第二张图的步骤添加visa库的包含目录。
C:\Program Files (x86)\IVI Foundation\VISA\WinNT\lib\msc
C:\Program Files (x86)\IVI Foundation\IVI\Lib\msc
添加完之后记得保存并应用。
(4) 配置属性--链接器--输入--附加依赖项--编辑。
以E3645A直流电源为例,安装IVI drivers后,“C:\Program Files (x86)\IVI Foundation\IVI\Lib\msc”目录下会生成对应的lib文件。在用IVI-C编写程序时,需要将“AgE36xx.lib”添加至VS 2017。
使用GPIB通信时会调用Visa库,添加Visa库有两种方法。
一:在此路径下添加“visa32.lib”
二:在调用visa库的源文件里添加:#pragma comment(lib,"visa32.lib")

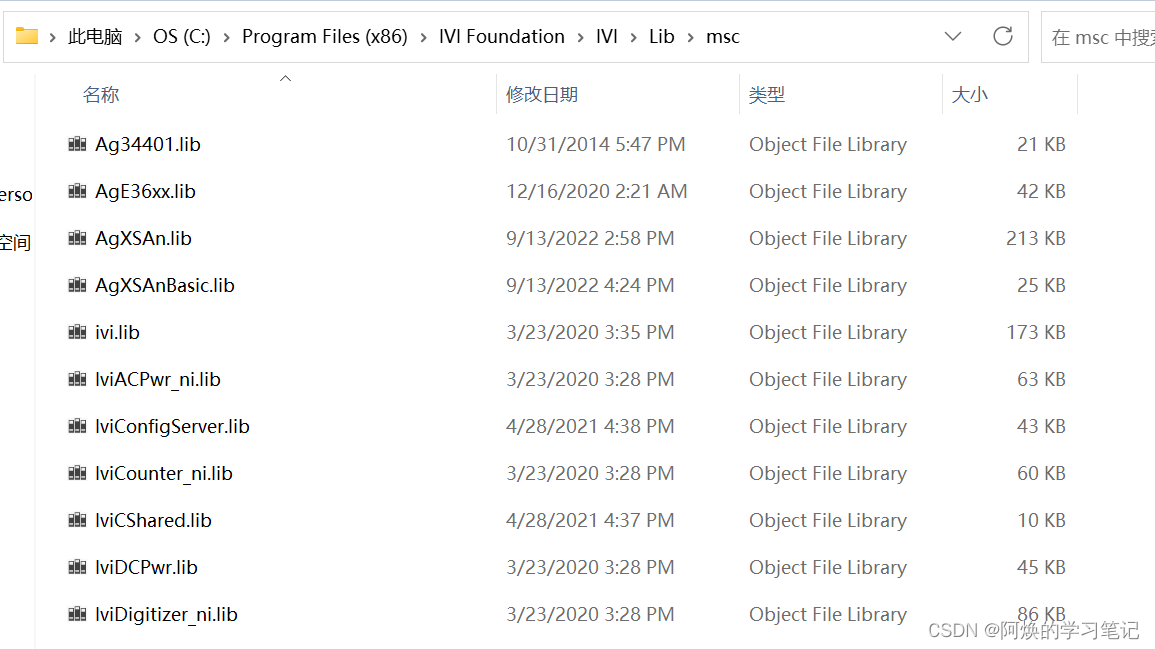

下图为lib所在的文件夹。
经过以上操作, Visual Studio 2017配置visa库就完成了。
备注:使用IVI-C时,头文件中要加入对应的.h文件。
例如:我要调用E3645A,头文件中要加入:#include "AgE36xx.h"
