用异地组网路由器，实现家校互联

前言：

十万分的抱歉，开学工作太忙晚上基本倒头就睡，最近才难得上网翻看自己的文章，发现好多回复。感谢大家的厚爱和关注，很多留言都没有及时回复大家，万分抱歉。说起来实在惭愧，数数一个多月没更新文章，让大伙等得望穿秋水，实属无奈，这次好好利用十一长假连上几个篇，一饱大家的眼福。

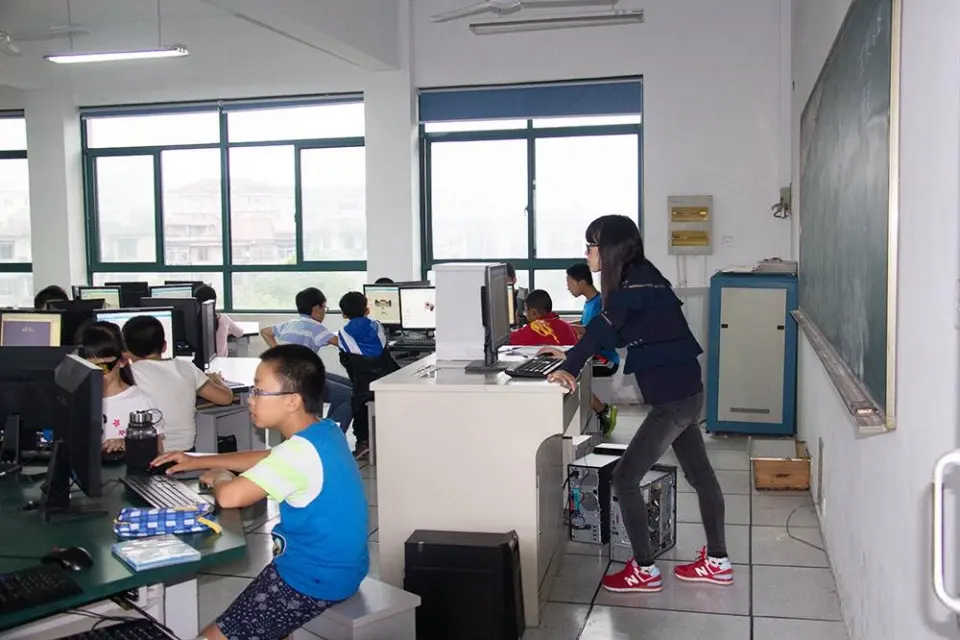

言归正传这是我们重华小学的特色课堂之一《机器人拓展课程》，不但培养了学生的创新思维也丰富了学生在校的学习内容，学生爱学、乐学在历届的机器人竞赛中取得了优异的成绩。但是如何在课外继续开展却成了难倒我们的一座大山，因为使用的是商用软件，学生在家无法连接服务器。

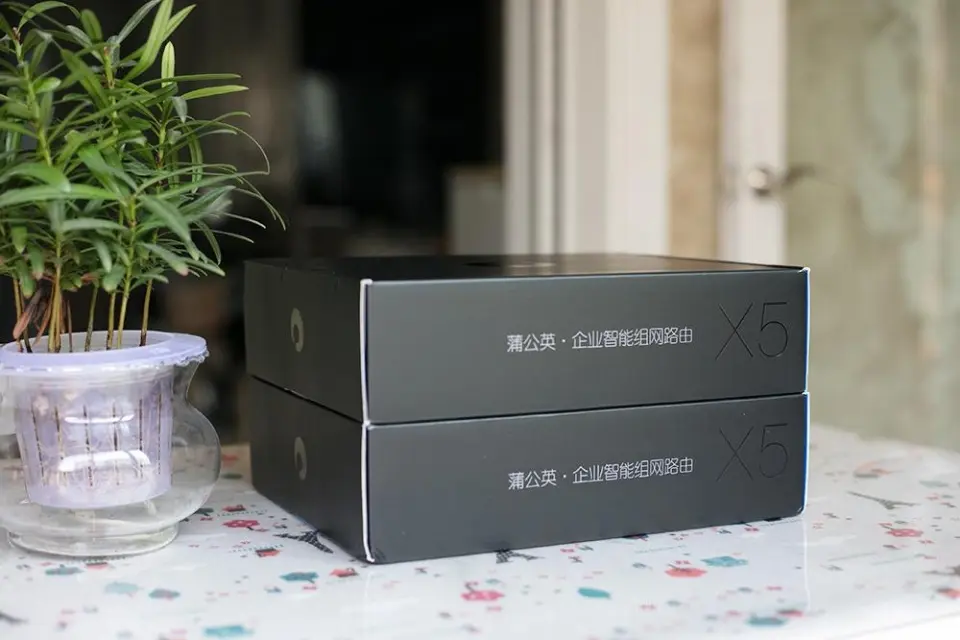

此类商用软件都会带一个加密狗需要服务器接入，这倒不是关键教育系统都使用正版软件。无奈的是限制网段，也就是说客户端必须和服务器在同一个网段内，虽然校网园也可以上英特网但是各种限制，这就导致了学生在家也无法接入到校园网中，更无法继续开展学习。如何让学生通过互联网接入到校园网成了难题，之前尝试过DDNS和内网穿透，但是由于孩子家里的网络供应商不同以及单位网络的各种限制所以一直没有突破性的进展。直到最近圈内出现比较流行的蒲公英路由互联方案，于是就报着试试看的态度进行尝试。上图就是我理想的状态，自己在家可以随时连接单位的网络，学生家也可以访问到校园网。虽然也摸过、拆过不少的路由器，但是像这种企业级的路由器还是头一回，包装相对较为普实。

让我比较纳闷的是我翻遍了包装盒也没有找到网线，好在自己夹水晶的水平还不错，只是多花了点时间。蒲公英X5采用的金属外壳进行烤漆处理，在造型不如家用路由那么新颖，更像是一个打了LOGO的NVR盒，这也是企业路由的通病，过分地追求散热及稳定性，牺牲了部分美感。

配送了脚贴可以自行安装。

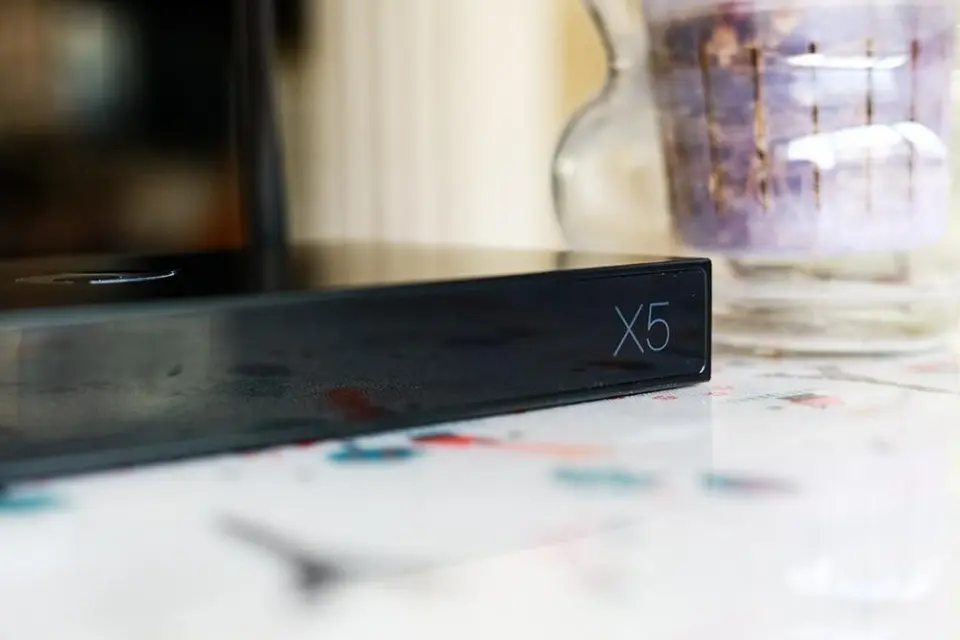

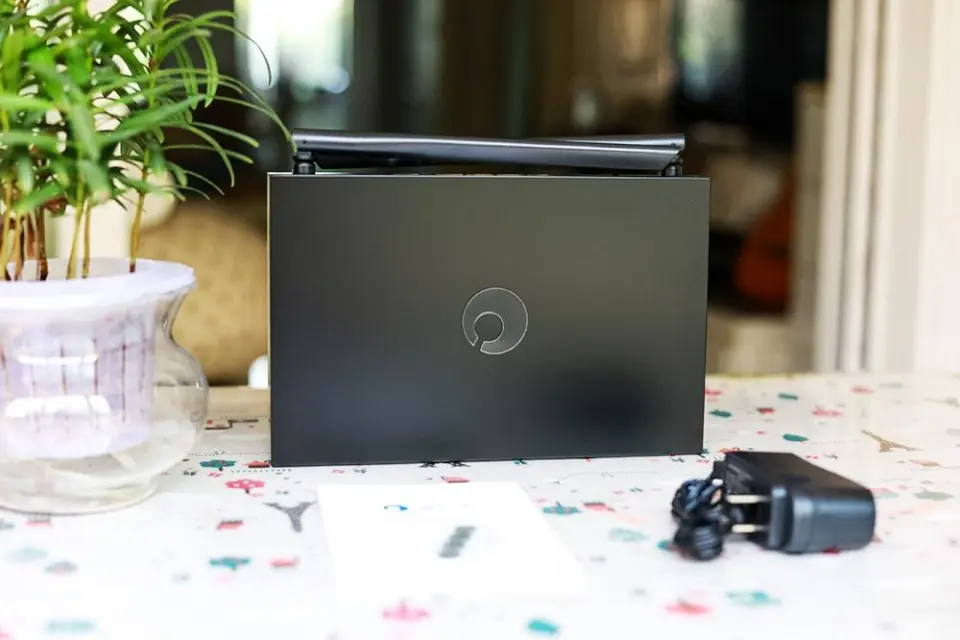

正面添置了饰面板增加现代元素。

蒲公英X5采用了双天线设计，支持5G(867Mbps)、2.4G(300Mbps)双频。背面从左往右依次为重置开关、USB3.0接口（可实现文件共享）、四个LAN口（黄色）、WAN接口及12V供电接口。其实要实现家校百兆的路由X3也可以实现，考虑到单位的接入带宽比较大因此用全千兆的X5才是更好的选择。

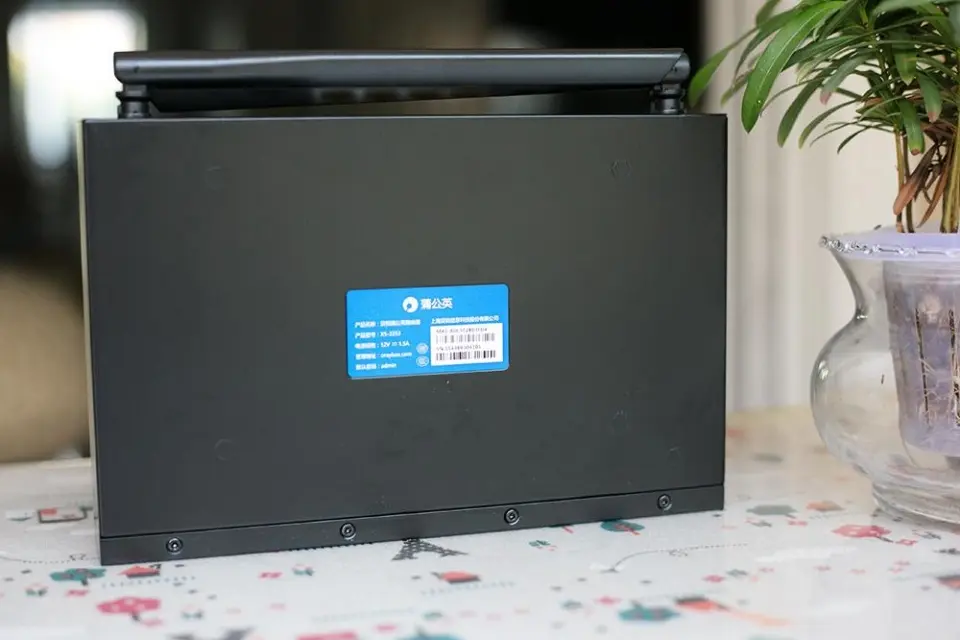

底部标签上是MAC及SN，这个唯一的SN是入网许可特别重要。

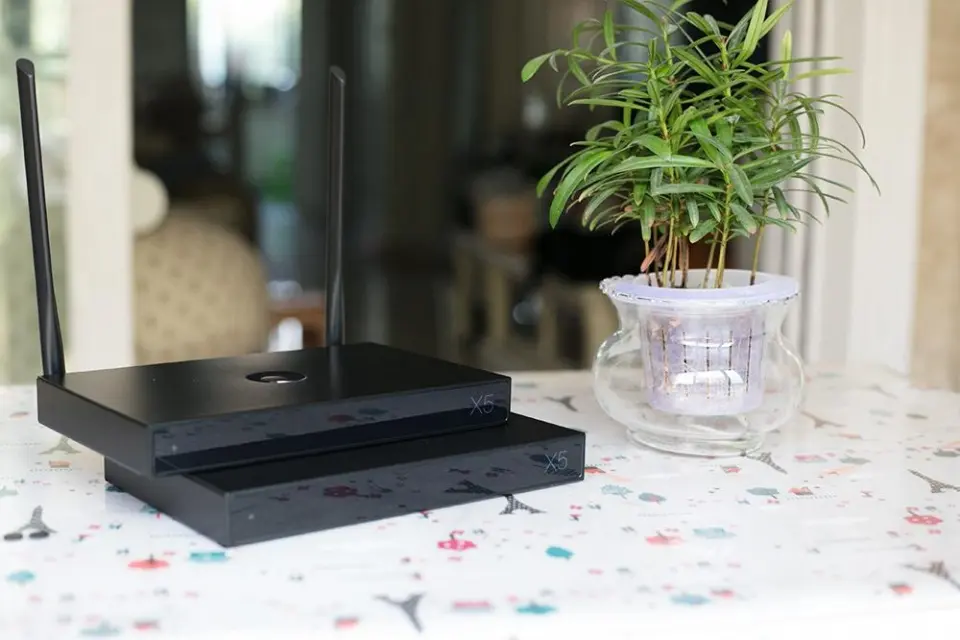

一对蒲公英X5一个放在单位一个安装在家里实现家校互联。

家校互联的配置方式：

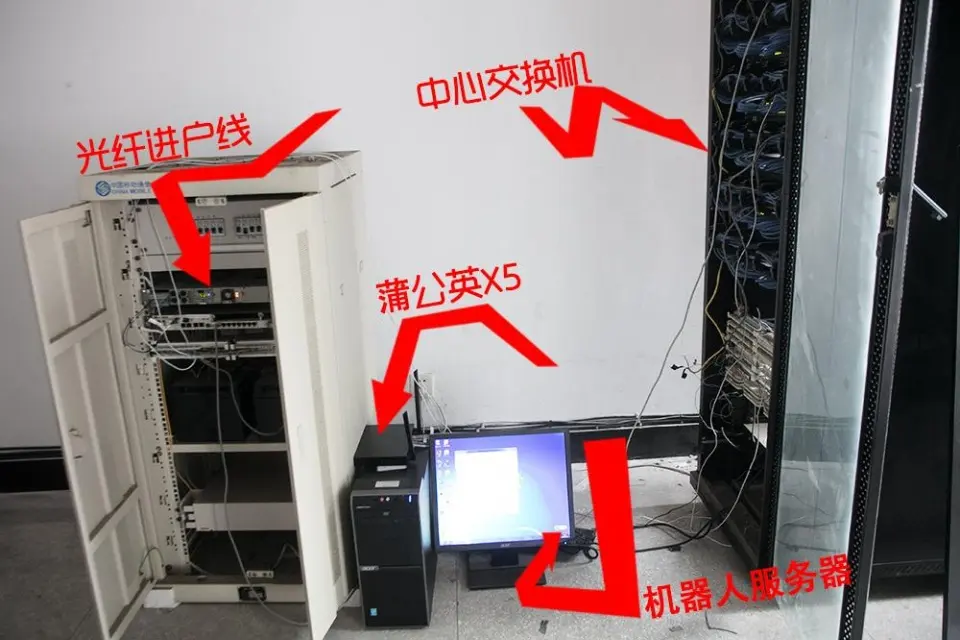

首先是硬件的安装，将蒲公英X5路由器安装到进户线上入口。

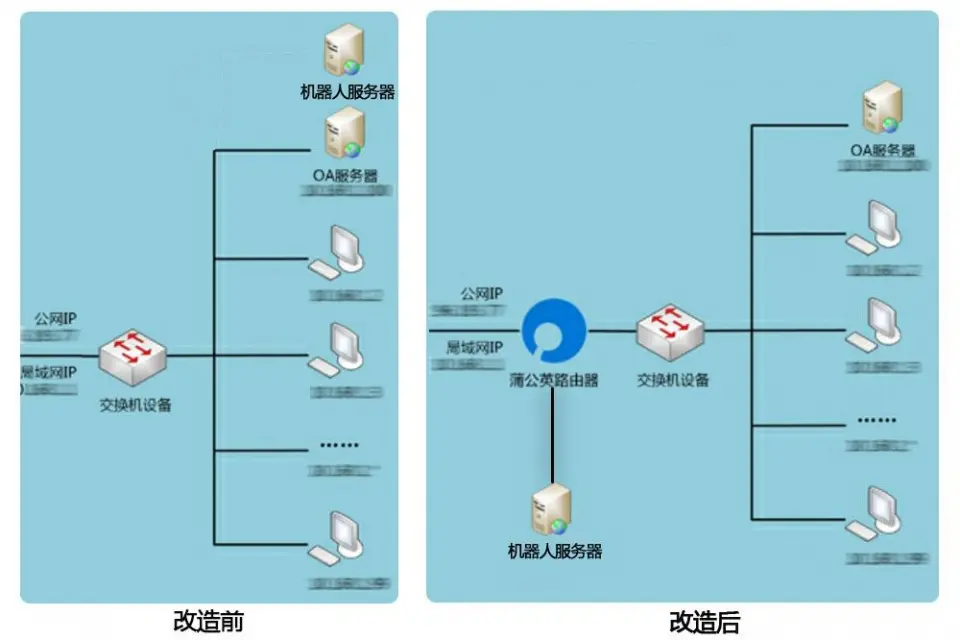

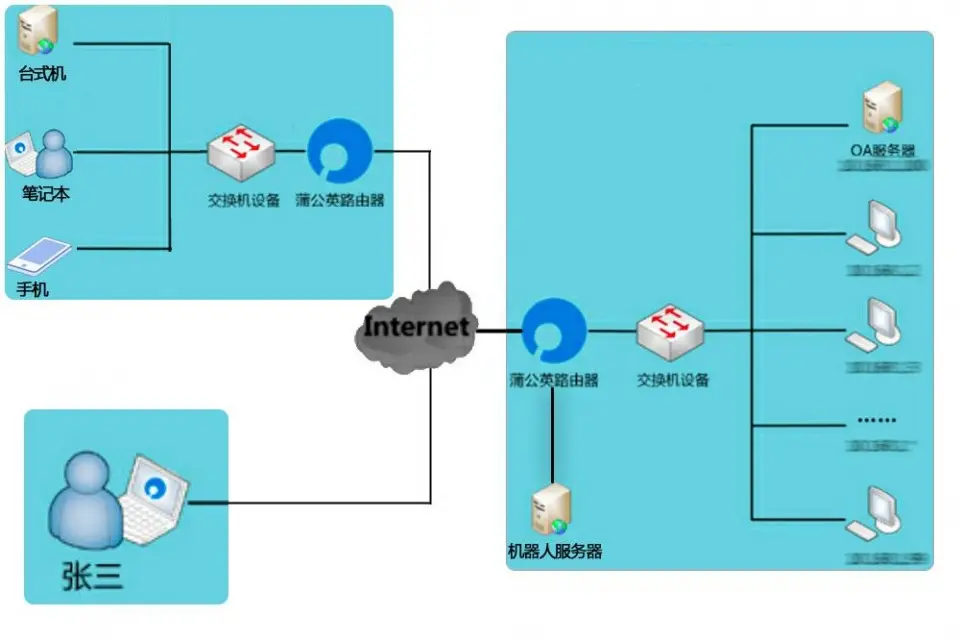

相比改造前的网络结构，现在将蒲公英X5接入到交换机之前整个网格都通过蒲公英上网，然后将机器人服务器从原来的交换机后面移支路由器的LAN口，方便连接。

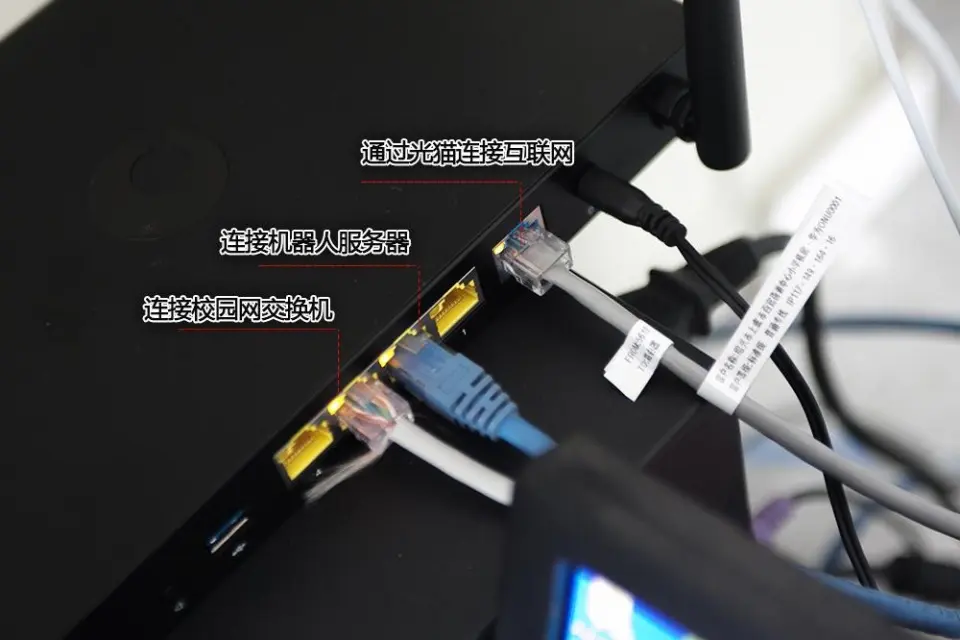

蒲公英X5的接口连接见上图。

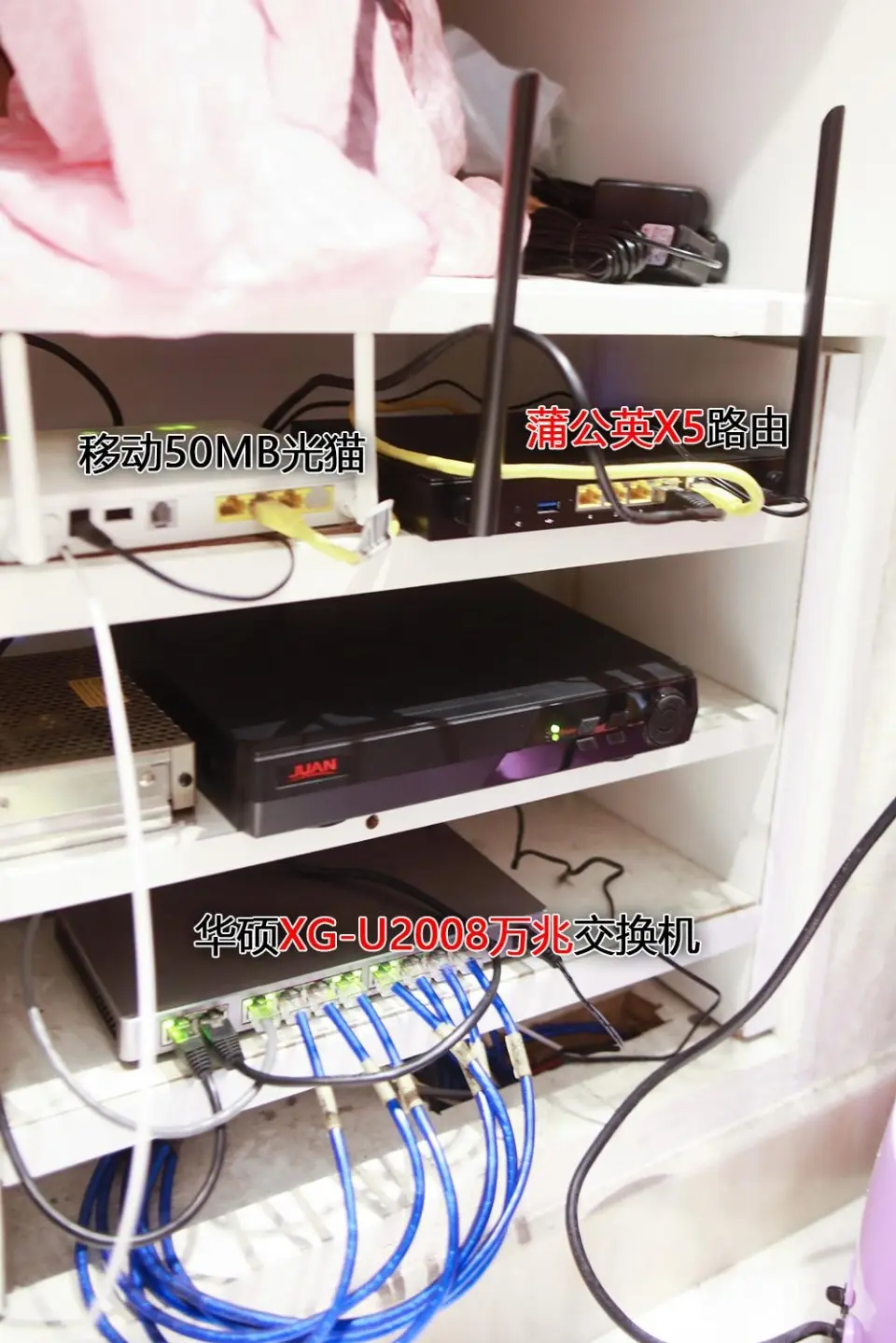

然后是家里的蒲公英X5连接，同样将路由器连接到家里的交换器之前作为一级路由。

这里家里的网络结构图，同样只是在交换机前面放了一台蒲公英X5，这里要注意的是如果光猫上有拔号的，建议设置成桥接模式，用蒲公英X5来拔号。

硬件安装完成之后接下来就是网络的配置，这里两台路由的配置方式都相同，所以不再重复介绍。所要做的就是用手机连接蒲公英X5或者直接用电脑的浏览器打开任意网页，会自动跳转到路由器的外网配置界面，按提示选择自己的接入方式，单位是专线所以用静态IP，用拔号上网的请选择宽带拔号。

于广大路由器配置方式不同的是蒲公英X5采用了远程管理方式，一旦通外网后会自动跳转到ORAY官网，注册远程管理帐号后继续进行路由器的绑定操作。

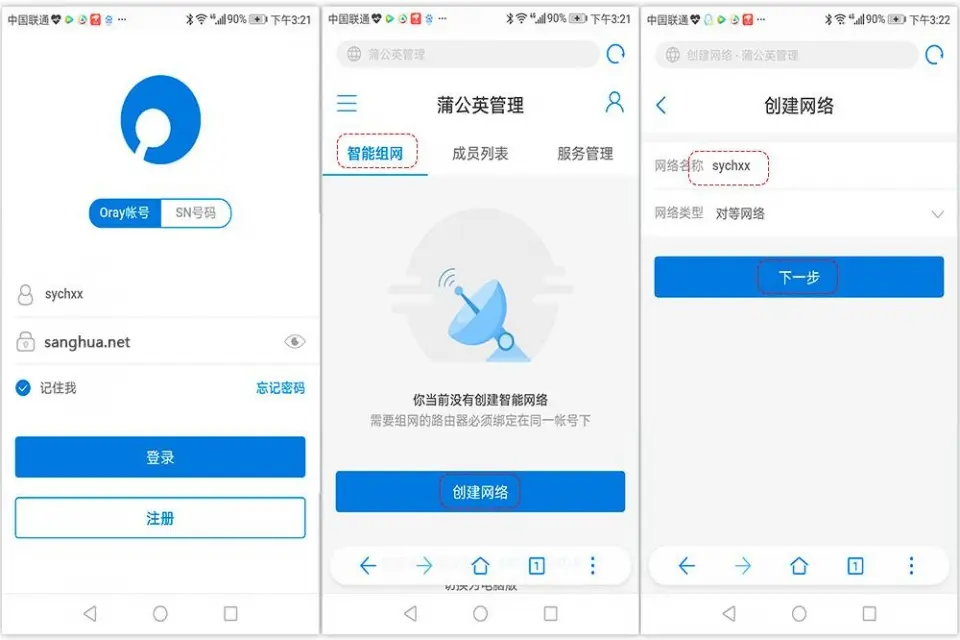

在不进行绑定的情况下已经可以上网，下面进行家校互联配置，需要绑定两台蒲公英X5，注册登入后选择智能组网，网络名称可以自己定义。

在默认固件下是不能更改内网IP的，再次登入路由器的管理页会有固件升级提示，如果没有提示请刷新网页，按提示操作完成有会有管理APP下载。下载并安装管理APP然后用之前注册的ORAY帐号登入即可在路由管理中找到局域网设置行了LAN口IP更改及无线网的加密。

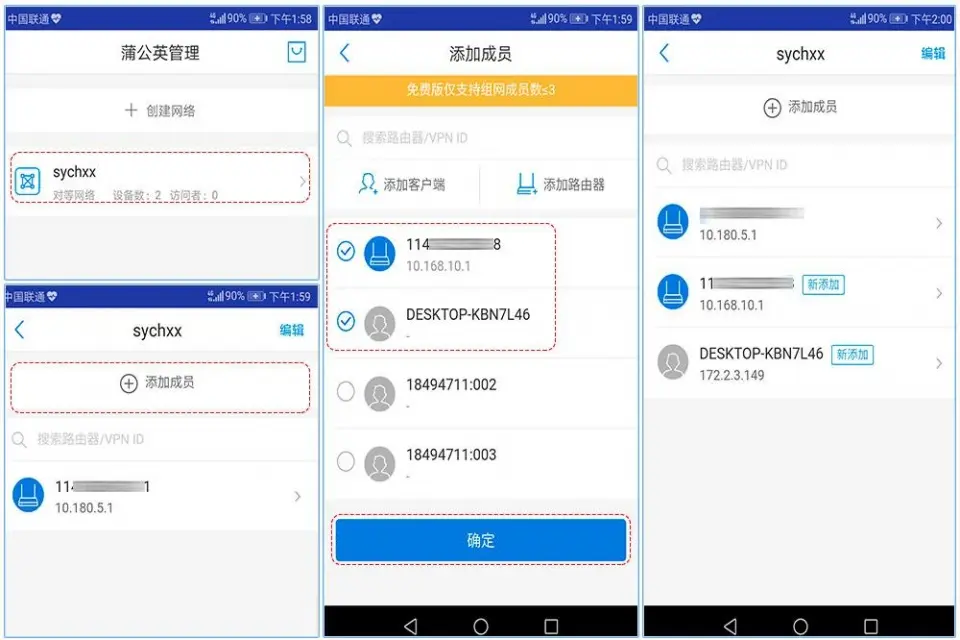

最后用管理APP进入能组网继续添加成员，绑定第二台路由器及增加客户端。这里的客户端即2台路由器之外的电脑通过英特网进入的用户，也就是我这里需要的学生进入的帐号。帐号可以自行添加并配置密码。免费版默认允许3个成员，继续添加需要最低58元一个终端的年费。

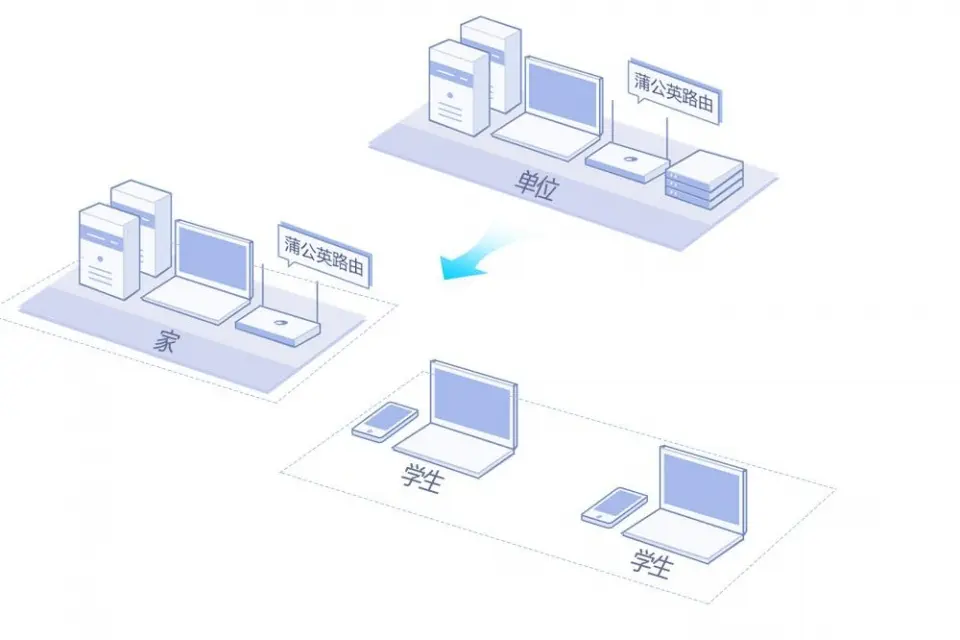

这是路由器配置完上网还没有进行绑定的结构图，家、单位和学生都可以独立上互联网但是并不能互相访问。

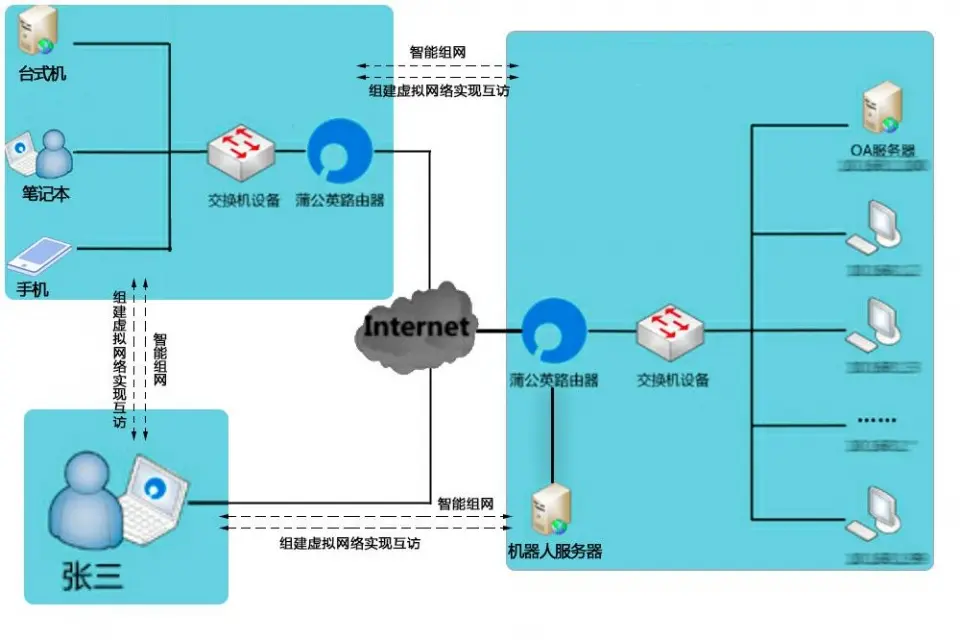

绑定完成之后相当于虚拟成了局域网，大家在同一个网络里，可以互相访问，成功实现了家校互联，最为可贵的是不挑运营商，也就是说不管是电信、移动、或者联通使用了蒲公英X5并进行绑定之后都可以实现互联。

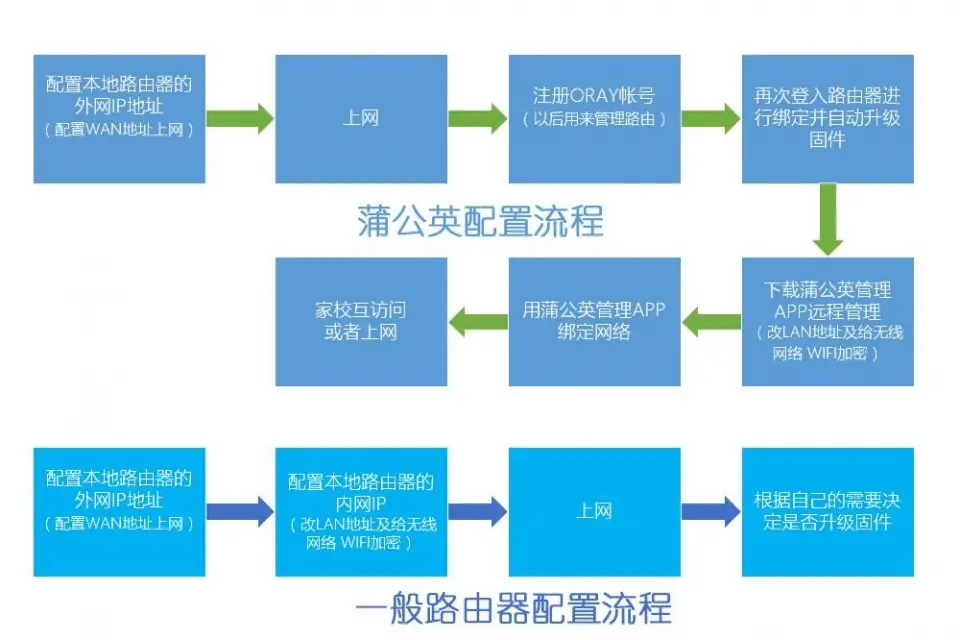

一般的路由器配置都在路由器的本地进行，最终目的是上网对于固件是可选择性更新，优势就是配置简单易学，缺点就是无法远程管理，出点问题都必须跑到路由器所在的地方进行重新配置。而蒲公英X5的配置方式于普通的路由有很大的不同，先配置上网然后注册帐号再次登入路由于绑定帐号，下载APP进行管理于配置，最终目除了上网之外还可以实现家校互联。优点就是可以远程管理路由器，不必跑到路由器所在的位置，缺点就是配置起来相比普通路由器复杂一些，第一次使用会有点摸不着头脑，特别是智能组网里的添加客户端、添加路由器是什么意思，我首次什么时是绑完解除折腾好几次才正确理解两者的意思。

家校互联的意义：巧妙解除商用软件限制，实现拓展课程的正常开展，解决工作困扰。

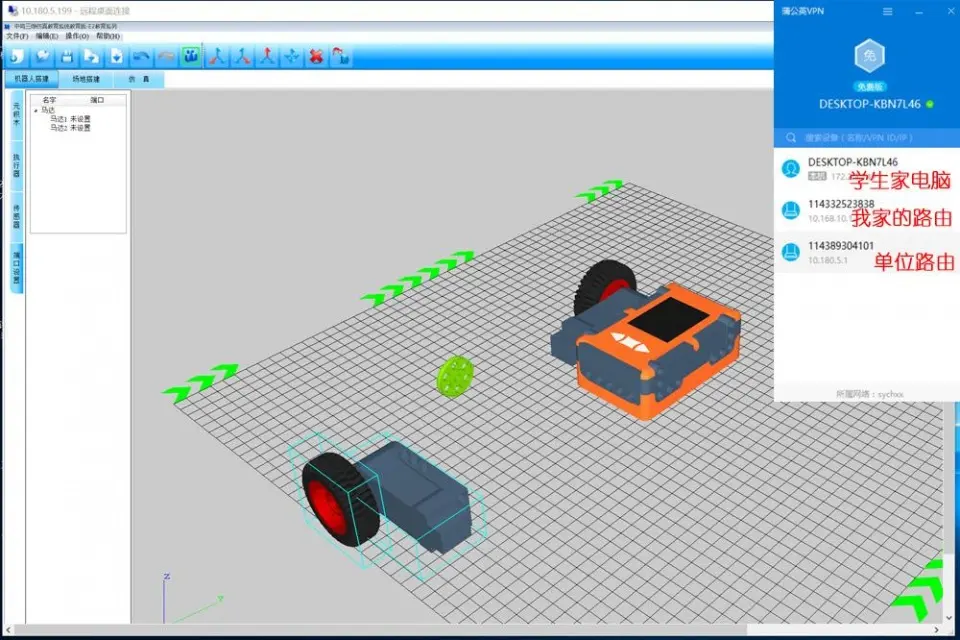

配置成功后现在可成功实现家校互联，学生可通过Windows版蒲公英客户端输出分配的帐号密码实现于校园网络互联，然后通过远程连接机房电脑的方式进行机器人扩展课程的开展，学生可在家进行课外的再学习于知识的巩固。

很好地实现了课堂的延伸，避免了一周两节课所带来的下一周上课知识点模糊的尴尬，学生第二次来上课的时候，可以实现丰富多彩的创意，这一点在学生组建出各不相同的机器人中即可反应出。目前唯一的弊端就是不支持远程开机，只能开着机房的电脑让学生远程，比较耗电。

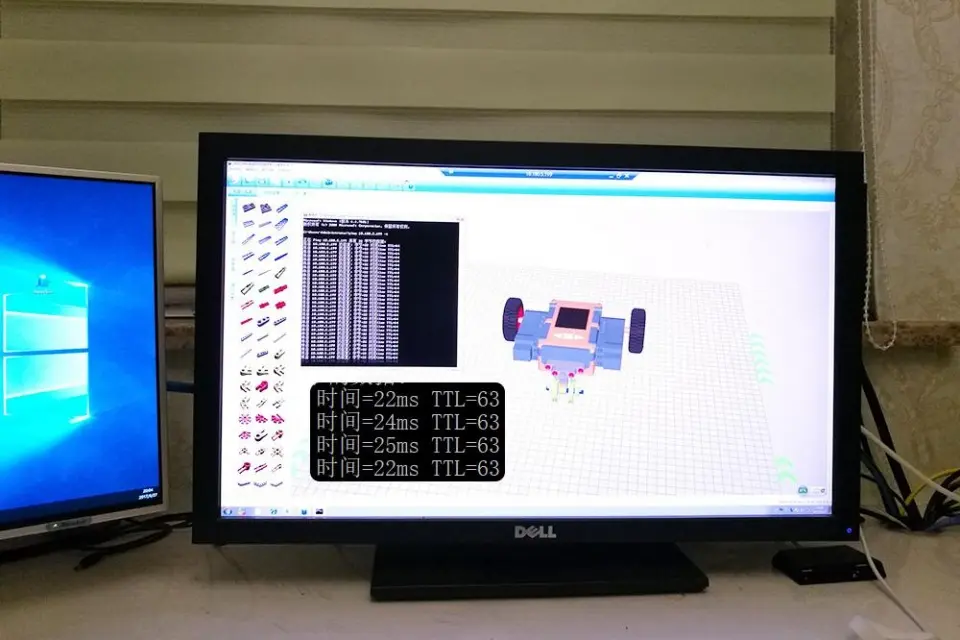

另外在备课的时候，我也可以直接在家里实现虚拟机器人的架设，平时有一点新的想法可以随时连接到单位的电脑进行制作保存，虽然有25毫秒左右的延时也可以接受。

此外使用蒲公英X5实现家校互联之后也解决了工作上的困扰。最近正是迎接文明城市创建的关键时期，要求电子屏必须有社会主义核心价值观的显示。但是尴尬的是正好学校搞过活动，改过电子屏的文字临时去掉了价值观显示，结果工作一忙等活动结束我尽然忘记改回来了。

等回家吃完饭才想起这事儿来，而改文字必须在单位的专用电脑上进行，从家到学校又需要16分钟的车程，适逢双休又是晚上8点，这事儿要在以前我是只能跑去单位一趟了。

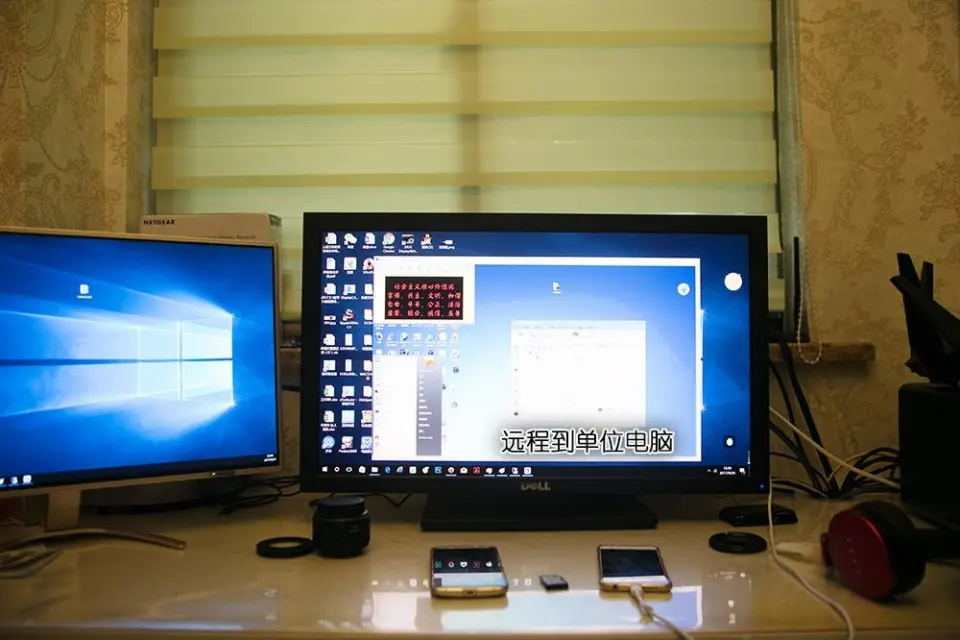

幸运的是这事儿发生在蒲公英X5安装完之后，直接从家里远程到单位电脑更改文字。

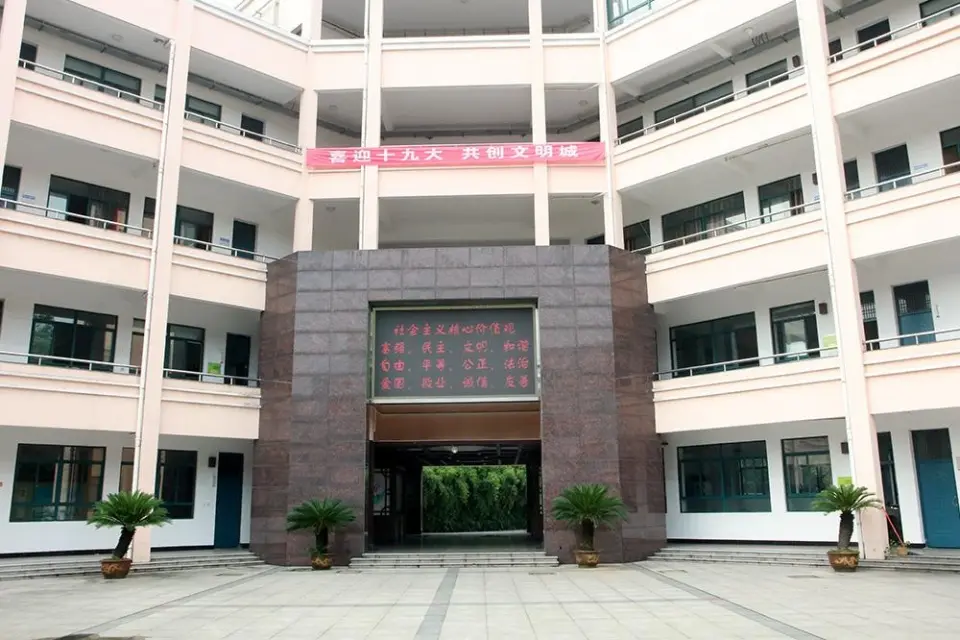

周一上班可以看到电子屏已经成功增加了文字，避免了家回单位来回跑的困扰。

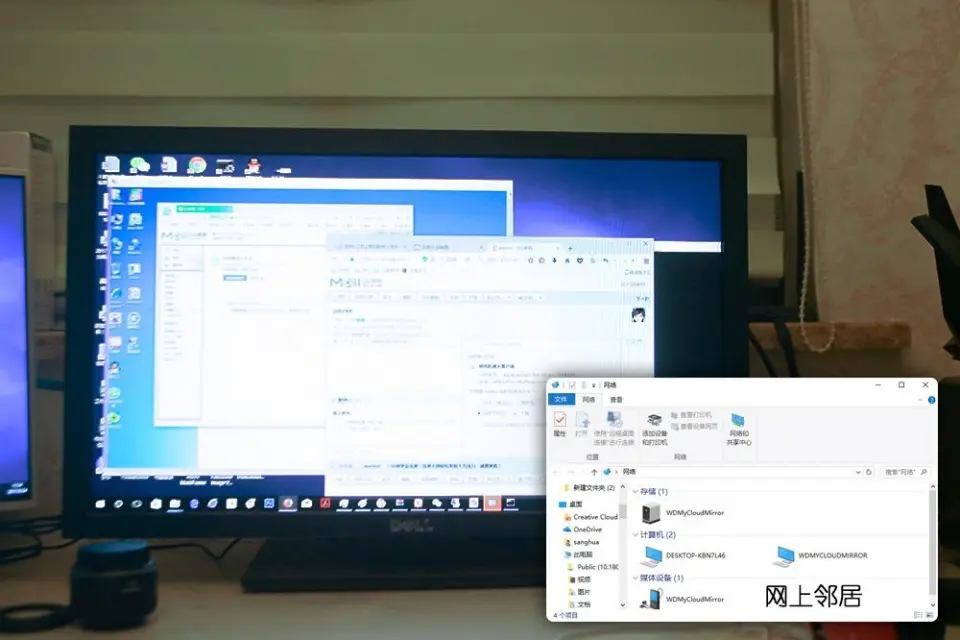

有时候单位的活动干了一半，文件忘记考到U盘，我也会在家里远程到单位的电脑通过QQ邮箱或者QQ文件对转的形式把文件发回家。这里比较遗憾的是即使是智能组网后，家校之间还是不能通过网上邻居共享文件。

小结：蒲公英路由最大的特点在于可以实现异地组网的功能，成功实现了家校互联，巧妙地回避了商用软件绑网段的问题，同时也成功解决不同的运营商之间的互访问题，实现了机器人拓展课程的课堂延伸。也是目前成本相对较低的解决方案之一，比起自己用免费的DDNS来说，存在不同运营商之间无法成功连接的问题，还需要动态域名来补充。自己架设DDNS不但要买路由麻而且需要买动态域名，而两年VIP动态域名解析的价格相当于两台X3的售价，不如直接买X3还可以实现两台路由网络之间的长期互联，在价格上更为划算。如果外网带宽低于百兆的建议用蒲公英X3成本更低，带宽大于百兆的用蒲公英X5效果更好，毕竟全千兆。当然也蒲公英异地互联之后也存在着一些不足，如在首先绑定时相对复杂，如果能加入扫码绑定就更好了。另外目前暂不支持通过路由远程唤醒计算机，电脑一直开着比较费电，而在在安全性上虽然有加密协议，但是学生一但拔入也可以访问到我的家庭网，虽然有访问控制，不过是争对单个电脑选择的一但有新的手机加入还是麻烦。现我的做法是不需要时家里的路由退出智能组网，等需要了再加入来回操作，如果能加入整个网络的访问控制开关就更好了。
