一、锁定

Fabric对象可以添加一些属性进行锁定，例如静止水平移动、静止垂直移动，静止缩放等等

1、静止水平移动（lockMovementX）

let rect = new fabric.Rect({
  width: 100,
  height: 50,
  fill: '#ffde7d',
  top: 20,
  left: 20
})
rect.lockMovementX = true
canvas.add(rect)

2、静止垂直移动（lockMovementY）

let rect = new fabric.Rect({
  width: 100,
  height: 50,
  fill: '#ffde7d',
  top: 20,
  left: 20
})
rect.lockMovementY = true

3、静止旋转（lockRotation）

let rect = new fabric.Rect({
  width: 100,
  height: 50,
  fill: '#ff9a3c',
  top: 60,
  left: 160
})
rect.lockRotation = true

4、静止水平缩放（lockScalingX）

let rect = new fabric.Rect({
  width: 100,
  height: 50,
  fill: '#ffde7d',
  top: 20,
  left: 20
})
rect.lockScalingX = true

5、静止垂直缩放（lockScalingY）

let rect = new fabric.Rect({
  width: 100,
  height: 50,
  fill: '#f95959',
  top: 20,
  left: 20
})
rect.lockScalingY = true

6、限制拖动区域

let boundingBox = new fabric.Rect({
  top: 100,
  left: 100,
  width: 600,
  height: 400,
  fill: '#f95959',
  selectable: false
})
let movingBox = new fabric.Rect({
  top: 150,
  left: 150,
  width: 100,
  height: 100,
  fill: 'yellow',
  hasBorders: false,
  hasControls: false,
  hoverCursor: 'move'
})
this.canvas.add(boundingBox);
this.canvas.add(movingBox);
this.canvas.on("object:moving", (opt) => {
  let top = movingBox.top;
  let left = movingBox.left;
  let topBound = boundingBox.top;
  let bottomBound = topBound + boundingBox.height;
  let leftBound = boundingBox.left;
  let rightBound = leftBound + boundingBox.width;
  opt.target.left = Math.min(Math.max(left, leftBound), rightBound - movingBox.width)
  opt.target.top = Math.min(Math.max(top, topBound), bottomBound - movingBox.height)
})

二、分组

Groups是Fabric最强大的功能之一，它可以将任意数量的Fabric对象组合在一起，形成一个小组，分组后，所有对象都可以一起移动、修改、缩放、旋转甚至更改其外观等

let group = new fabric.Group([circle, text], {
  left: 100,
  top: 100,
  angle: -10
})
canvas.add(group)

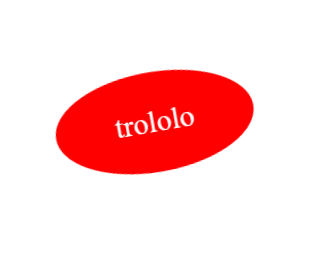

修改分组的某个对象的属性：

group.item(0).set("fill","red");
group.item(1).set({
  text:"trololo",
  fill:"white"
})

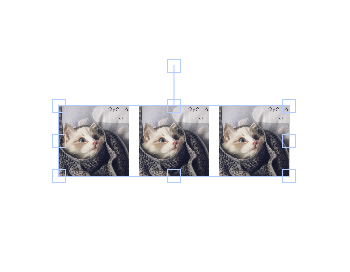

分组时要记住的另一件事是对象的状态。例如，在与图像组成组时，需要确保这些图像已完全加载：

fabric.Image.fromURL(logo, img => {
  let img1 = img.scale(0.3).set({left: 0, top: 0})

  fabric.Image.fromURL(logo, img => {
    let img2 = img.scale(0.3).set({left: 80, top: 0})

    fabric.Image.fromURL(logo, img => {
      let img3 = img.scale(0.3).set({left: 160, top: 0})

      let group = new fabric.Group([img1, img2, img3], {
        left: 10,
        top: 400
      })
      canvas.add(group)
    })
  })
})

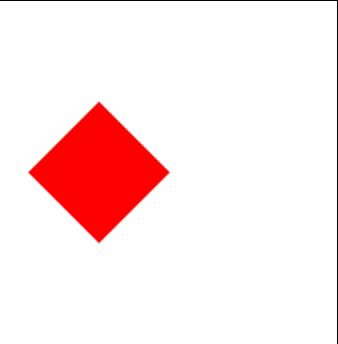

三、动画

每个Fabric对象都有一个animate方法，该方法可以动画化该对象，animate(动画属性，动画的结束值，[动画的详细信息])

let rect = new fabric.Rect({
  left: 100,
  top: 100,
  width: 100,
  height: 100,
  fill: 'red'
})
rect.animate("angle", 45, {
  onChange: canvas.renderAll.bind(canvas)
})
canvas.add(rect)

第一个参数是要设置动画的属性。第二个参数是动画的结束值。如果矩形具有-15°的角度，并且我们传递了45，则动画将从-15°变为45°。第三个参数是一个可选对象，用于指定动画的详细信息-持续时间，回调，缓动等

rect.animate("angle", 45, {
  from: 0, // 允许指定可设置动画的属性的起始值（如果我们不希望使用当前值）
  duration: 1000, // 默认为500（ms），可用于更改动画的持续时间
  easing: fabric.util.ease.easeOutBounce, // 缓动功能 easeOutBounce、easeInCubic、easeOutCubic、easeInElastic、easeOutElastic、easeInBounce、easeOutExpo
  onChange: canvas.renderAll.bind(canvas), // 在每次刷新时都会执行
  onComplete: (e) => { console.log(e) } // 在动画结束时调用的回调
})

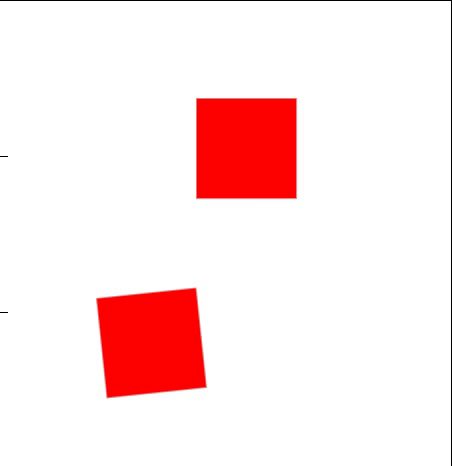

animate的一个方便之处在于它还支持相对值

// 向右移动100px
rect.animate('left', '+=100', {
  onChange: canvas.renderAll.bind(canvas)
})

// 逆时针旋转5度
rect.animate('angle', '-=5', {
  onChange: canvas.renderAll.bind(canvas)
})

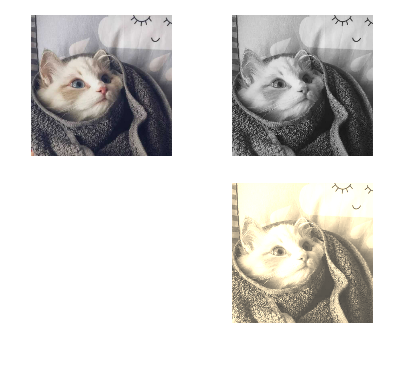

四、图像滤镜

fabric.Image的每个实例都具有“ filters”属性，该属性是一个简单的过滤器数组。该阵列中的每个过滤器都是Fabric过滤器之一的实例。或您自己的自定义过滤器的实例。

let url = 'http://localhost:82/public/img/5.png' // 图片url
let base64Url = await this.imgUrlToBase64(url) // 图片base64 url
// 正常照片
fabric.Image.fromURL(url, img => {
  img.scale(0.3)
  canvas.add(img)
})

// 单个滤镜
fabric.Image.fromURL(base64Url, img => {
  img.scale(0.3)
  img.left = 300
  // 添加滤镜
  img.filters.push(new fabric.Image.filters.Grayscale())
  // 图片加载完成之后，应用滤镜效果
  img.applyFilters()
  canvas.add(img)
})

// 叠加滤镜
fabric.Image.fromURL(base64Url, img => {
  img.scale(0.3)
  img.set({
    left: 300,
    top: 250,
  })
  img.filters.push(
    new fabric.Image.filters.Grayscale(),
    new fabric.Image.filters.Sepia(), //色偏
    new fabric.Image.filters.Brightness({ brightness: 0.2 }) //亮度
  )
  img.applyFilters()
  canvas.add(img)
})

（说明：这里图片可能会出错，放本地图片地址会报“Cannot read property 'naturalWidth' of null”的错误，直接放网络图片地址会报“Failed to execute 'texImage2D' on 'WebGLRenderingContext': The image element contains cross-origin data, and may not be loaded.”的错误。解决方法就是将转为Base64格式）

五、渐变

Fabric支持在所有对象上设置填充或描边属性的渐变，首先创建渐变，然后将其分配给填充或描边。

1、线性渐变

// 圆
let circle = new fabric.Circle({
  left: 100,
  top: 100,
  radius: 50,
})
let gradient = new fabric.Gradient({
  type: 'linear', // linear or radial
  gradientUnits: 'pixels', // pixels or pencentage 像素 或者 百分比
  coords: { x1: 0, y1: 0, x2: circle1.width, y2: 0 }, // 至少2个坐标对（x1，y1和x2，y2）将定义渐变在对象上的扩展方式
  colorStops:[ // 定义渐变颜色的数组
    { offset: 0, color: 'red' },
    { offset: 0.2, color: 'orange' },
    { offset: 0.4, color: 'yellow' },
    { offset: 0.6, color: 'green' },
    { offset: 0.8, color: 'blue' },
    { offset: 1, color: 'purple' },
  ]
})
circle.set('fill', gradient);
canvas.add(circle)

2、径向渐变

let circle = new fabric.Circle({
  left: 100,
  top: 100,
  radius: 50
})
let gradient = new fabric.Gradient({
  type: 'radial',
  coords: {
    r1: 50,
    r2: 0,
    x1: 50,
    y1: 50,
    x2: 50,
    y2: 50,
  },
  colorStops: [
    { offset: 0, color: '#fee140' },
    { offset: 1, color: '#fa709a' }
  ]
})
circle.set('fill', gradient);
canvas.add(circle)

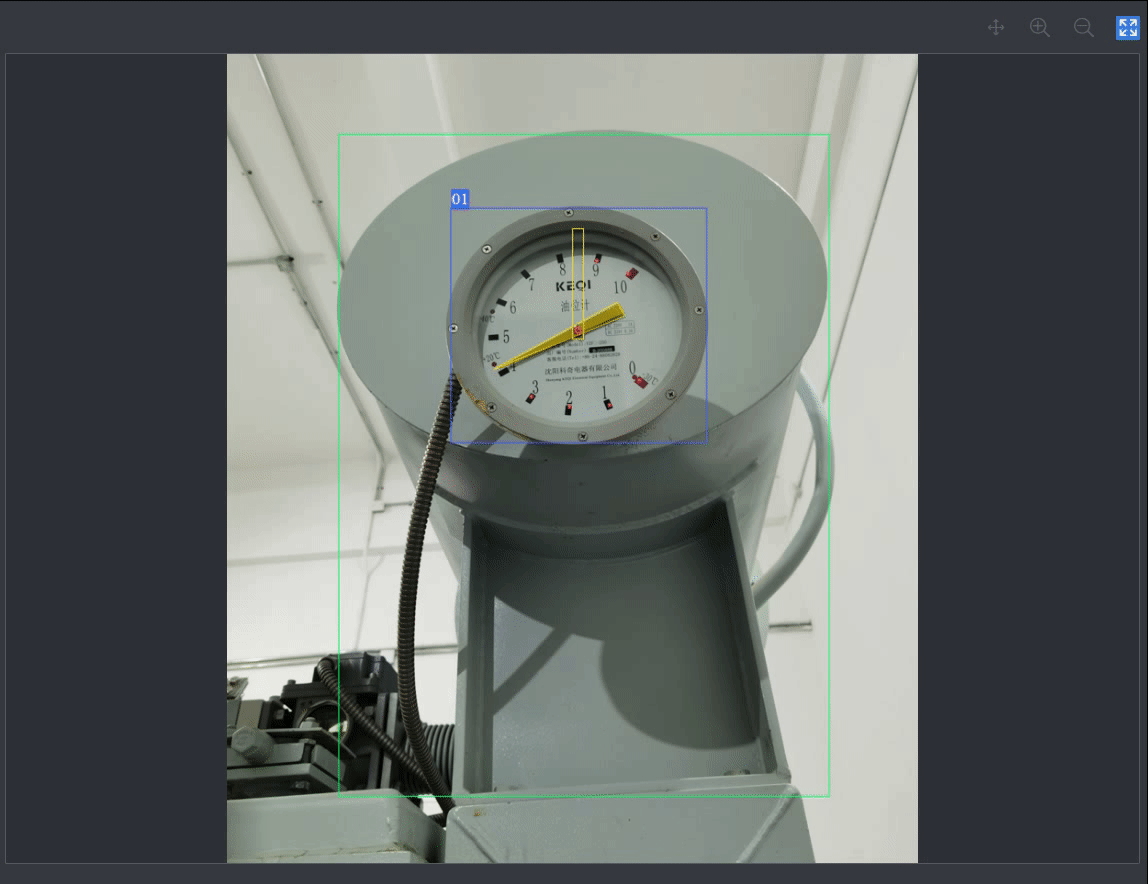

六、拖拽和缩放画布

1、拖拽画布

<script>
  export default {
    data() {
      return {
        lastPosX: 0,       // 上次鼠标位置X坐标
        lastPosY: 0,       // 上次鼠标位置Y坐标
        isDragging: false, // 是否可以拖拽画布
      }
    },
    mounted() {
      ... // 初始化canvas
      this.canvas.on('mouse:down', this.onMouseDown)
      this.canvas.on('mouse:move', this.onMouseMove)
      this.canvas.on('mouse:up', this.onMouseUp)
    },
    methods: {
      // 监听鼠标按下事件
      onMouseDown(opt) {
        this.lastPosX = opt.e.clientX
        this.lastPosY = opt.e.clientY
        this.isDragging = true
      },
      // 监听鼠标移动事件
      onMouseMove(opt) {
        if (this.isDragging) {
          this.canvas.viewportTransform[4] += opt.e.clientX - this.lastPosX
          this.canvas.viewportTransform[5] += opt.e.clientY - this.lastPosY
          this.canvas.requestRenderAll()
          this.lastPosX = opt.e.clientX
          this.lastPosY = opt.e.clientY
        }
      },
      // 监听鼠标松开事件
      onMouseUp(opt) {
        if (this.isDragging) {
          this.canvas.setViewportTransform(this.canvas.viewportTransform)
          this.isDragging = false
        }
      }
    }
  }
</script>

2、以画布中心点为基准手动缩放

<template>
  <el-tooltip content="放大" placement="bottom-start">
    <span class="iconfont icon-fangda" @click="onManualScale(-100)"></span>
  </el-tooltip>
 <el-tooltip content="缩小" placement="bottom-start">
    <span class="iconfont icon-suoxiao" @click="onManualScale(100)"></span>
  </el-tooltip>
</template>
<script>
export default {
  // 中心点缩放画布
  onManualScale(delta) {
    let zoom = canvas.getZoom() // 获取画布当前缩放值
    zoom *= 0.999 ** delta
    zoom = zoom > 10 ? 10 : (zoom < 0.1 ? 0.1 : zoom) // 最大放大10倍，最小缩小至10%
    canvas.zoomToPoint({ // 以画布中心点为基准缩放
      x: this.canvasBoxWidth / 2,  // canvasBoxWidth 画布宽度
      y: this.canvasBoxHeight / 2  // canvasBoxHeight 画布高度
    }, zoom)
  }
}
</script>

3、以鼠标指针位置为基准缩放

this.canvas.on('mouse:wheel', this.onMouseWheel)

// 监听鼠标放大缩小事件
onMouseWheel(opt) {
  let delta = opt.e.deltaY // 滚轮，向上滚一下是 -100，向下滚一下是 100
  let zoom = this.canvas.getZoom() // 获取画布当前缩放值
  zoom *= 0.999 ** delta
  zoom = zoom > 10 ? 10 : (zoom < 0.1 ? 0.1 : zoom) // 最大放大10倍，最小缩小至10%
  this.canvas.zoomToPoint({ // 以鼠标指针位置为基准缩放
    x: opt.e.offsetX,
    y: opt.e.offsetY
  }, zoom)
  opt.e.preventDefault()
  opt.e.stopPropagation()
}

七、右键菜单删除

<template>
  <div class="canvas-box" ref="canvasBox">
    <canvas id="canvas"></canvas>
    <div id="delMenu" ref="delMenu" v-show="isShowDelMenu" :style="delMenuStyle" @contextmenu.prevent="">
      <el-button type="iconButton" icon="h-icon-delete" @click="handleDeleteMenu">删除</el-button>
    </div>
  </div>
</template>
<script>
export default {
  name: 'PointerDetail',
  data () {
    return {
      canvas: null,
      activeEle: null, // 上次选中元素
      isShowDelMenu: false, // 是否显示删除弹窗
      delMenuStyle: '' // 删除弹窗定位样式
    }
  },
  mounted() {
    this.init()
  },
  methods: {
    // 初始化
    init() {
      this.canvas = new fabric.Canvas('canvas', {
        fireRightClick: true, // 启用右键，button的数字为3
        stopContextMenu: true, // 禁止默认右键菜单
      })
      this.canvas.on('mouse:down', this.onMouseDown)
    },
    // 监听鼠标按下事件
    onMouseDown(opt) {
      // 还原上次选中状态
      if (this.activeEle) {
        this.activeEle.set('fill', 'transparent')
        this.canvas.renderAll()
      }
      this.activeEle = opt.target || null
      // 按下鼠标右键
      if (opt.button === 3) {
        // 点击到非图片控件 显示删除弹窗和填充控件背景色
        if (opt.target && opt.target.type !== 'image') {
          this.activeEle.set('fill', 'rgba(100, 100, 255, 0.3)')
          this.canvas.renderAll()
          this.isShowDelMenu = true
          this.$nextTick(() => {
            this.delMenuStyle = this.getMenuStyle(this.$refs.delMenu, opt)
          })
        } else {
          // 否则隐藏删除弹窗
          this.hiddenMenu()
        }
      // 按下鼠标左键
      } else {
        this.hiddenMenu()
      }
    },
    // 获取弹窗坐标
    getMenuStyle(ele, opt) {
      let menuWidth = ele.offsetWidth
      let menuHeight = ele.offsetHeight
      let pointX = opt.pointer.x + 2
      let pointY = opt.pointer.y + 2
      if (this.$refs.canvasBox.offsetWidth - pointX <= menuWidth) {
        pointX -= menuWidth
      }
      if (this.$refs.canvasBox.offsetHeight - pointY <= menuHeight) {
        pointY -= menuHeight
      }
      return `left: ${pointX}px; top: ${pointY}px;`
    },
    // 隐藏菜单
    hiddenMenu() {
      this.activeEle = null
      this.isShowDelMenu = false
    },
    // 删除选中元素
    handleDeleteMenu() {
      this.canvas.remove(this.activeEle)
      this.canvas.requestRenderAll()
      this.hiddenMenu()
    }
  }
}
