二、设备核心层

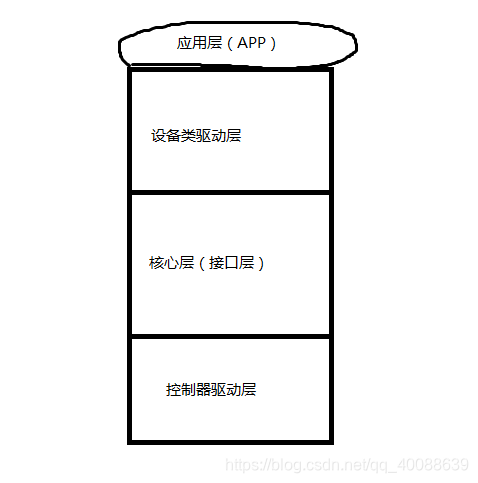

USB 设备核心层是介于 USB 设备控制器驱动层和 USB 设备类驱动或应用层之间的与硬件无关的接口层。设备栈三层架构如下图：

在核心层主要完成这些事：

（1）响应标准设备请求并返回标准描述符。

（2）提供 USB 设备类或者应用程序所用的编程接口。这些 API 在头文件 usb_device.h 中有声明。

（3）使用设备控制器驱动提供的API与USB 设备控制器交互。



1. 重要函数声明

1.1 设备状态回调函数的声明(函数指针的定义)

/**  * Callback function signature for the device  */ typedef void (*usb_status_callback)(enum usb_dc_status_code status_code, u8_t *param);



1.2 端点状态回调函数的声明

/**  * Callback function signature for the USB Endpoint status  */ typedef void (*usb_ep_callback)(u8_t ep,enum usb_dc_ep_cb_status_code cb_status);



1.3 类请求句柄函数的声明

/**  * Function which handles Class specific requests corresponding to an  * interface number specified in the device descriptor table  */ typedef int (*usb_request_handler) (struct usb_setup_packet *detup, s32_t *transfer_len, u8_t **payload_data);

处理与设备描述符表中指定的接口号相对应的类特定请求的函数。

如果数据是从主机到设备，则len和payload_data分别表示接收的数据长度和指向接收数据缓存区Buff的指针。对于是从设备到主机的类请求，则len和payload_data分别表示要发送的数据长度和要传输的数据缓冲区地址，这两个参数是在回调函数里面进行设置的。



1.4 接口配置函数

/**  * Function for interface runtime configuration  */ typedef void (*usb_interface_config)(u8_t bInterfaceNumber);



2. 结构体

2.1 USB端点配置结构体

/*  * USB Endpoint Configuration  */ struct usb_ep_cfg_data {            /**           * Callback function for notification of data received and           * available to application or transmit done, NULL if callback           * not required by application code           */          usb_ep_callback ep_cb;            /**           * The number associated with the EP in the device configuration           * structure           *   IN  EP = 0x80 | \<endpoint number\>           *   OUT EP = 0x00 | \<endpoint number\>           */          u8_t ep_addr; };

这个结构体描述了端点的配置。

（1）ep_cb: 接收到数据且对应用程序有效时，或传输完成时进行通知的回调函数。NULL 表示应用程序不需要回调。

（2）ep_addr: 终点地址。终点地址，在设备配置结构中与 EP 关联的数量。

示例1：一般是定义成一个结构体数组（数组的每一个成员都是一个结构体）

/* Describe Endpoints configuration */ static struct usb_ep_cfg_data ep_data[] = {          {                    .ep_cb = out_ep_cb,                    .ep_addr = VENDOR_BULK_EP_ADDR          } };



2.2 USB接口配置结构体（接口的配置实体）

/**  * USB Interface Configuration  */ struct usb_interface_cfg_data {          /** Handler for USB Class specific Control (EP 0) communications */          usb_request_handler class_handler;            /** Handler for USB Vendor specific commands */          usb_request_handler vendor_handler;            /**           * The custom request handler gets a first chance at handling           * the request before it is handed over to the 'chapter 9' request           * handler           */          usb_request_handler custom_handler;            /**           * This data area, allocated by the application, is used to store           * Class specific command data and must be large enough to store the           * largest payload associated with the largest supported Class'           * command set. This data area may be used for USB IN or OUT           * communications           */          u8_t *payload_data;            /**           * This data area, allocated by the application, is used to store           * Vendor specific payload           */          u8_t *vendor_data;   };

这个结构体包含 USB 接口配置。

(1) class_handler： USB设备类请求的处理函数句柄

(2) vendor_handler：制造商自定义的请求处理函数句柄

(3) custom_handler: 自定义请求处理者函数句柄

(4) payload_data: 这个数据区域由应用程序分配，用于存储特类特殊的命令数据，并且必须足够大，能够支持最大命令集的容量。此数据区也可用在USB输入或输出通信上。

示例1：设备类请求、自定义请求、厂商请求都有对应的句柄函数，并且在里面都实例化了配置实例。

\subsys\usb\usb_device.c

static int class_handler(struct usb_setup_packet *pSetup,s32_t *len, u8_t **data){ --------------------------------------------- struct usb_interface_cfg_data *iface; --------------------------------------------- }   static int custom_handler (struct usb_setup_packet *pSetup,s32_t *len, u8_t **data){ --------------------------------------------- struct usb_interface_cfg_data *iface; --------------------------------------------- }   static int vendor_handler (struct usb_setup_packet *pSetup,s32_t *len, u8_t **data){ --------------------------------------------- struct usb_interface_cfg_data *iface; --------------------------------------------- }



2.3 USB设备配置结构体（一个类设备实体，由该结构体来描述）

/*  * @brief USB device configuration  *  * The Application instantiates this with given parameters added  * using the "usb_set_config" function. Once this function is called  * changes to this structure will result in undefined behaviour. This structure  * may only be updated after calls to usb_deconfig  */ struct usb_cfg_data {          /**           * USB device description, see           * http://www.beyondlogic.org/usbnutshell/usb5.shtml#DeviceDescriptors           */          const u8_t *usb_device_description;                   /** Pointer to interface descriptor */          const void *interface_descriptor;                   /** Function for interface runtime configuration */          usb_interface_config interface_config;                   /** Callback to be notified on USB connection status change */          usb_status_callback cb_usb_status;                   /** USB interface (Class) handler and storage space */          struct usb_interface_cfg_data interface;                   /** Number of individual endpoints in the device configuration */          u8_t num_endpoints;                   /**           * Pointer to an array of endpoint structs of length equal to the           * number of EP associated with the device description,           * not including control endpoints           */          struct usb_ep_cfg_data *endpoint;          };

对结构体参数的说明：

(1) usb_device_description: 指向USB 设备描述的指针

关于描述符，可参考官网

 http://www.beyondlogic.org/usbnutshell/usb5.shtml#DeviceDescriptors。

其中，几张重要的图如下

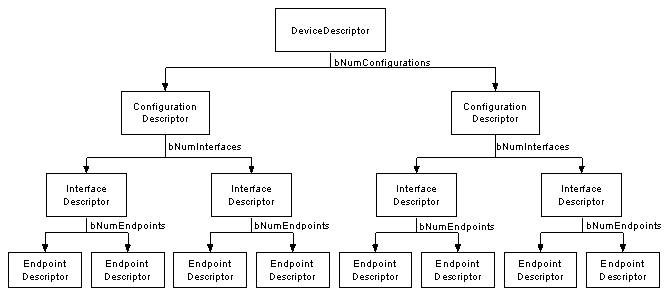

                                                                                                      图1

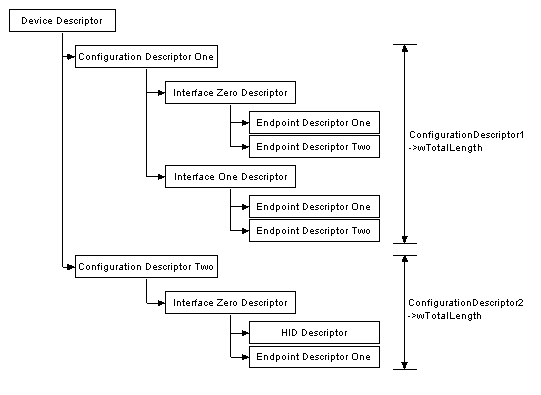

                                                                                                   图2

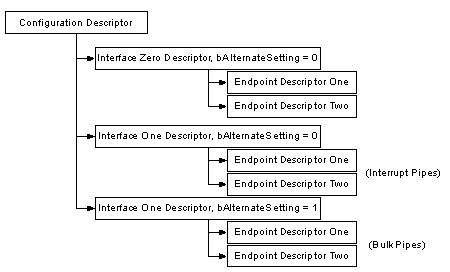

                                                                                                 图3

(2) interface_descriptor：指向接口描述符的指针

(3) interface_config：接口配置函数

(4) cb_usb_status: USB设备连接状态改变时被通知的回调函数。

(5) interface: USB 类处理者和存储空间（接口的配置实体）。

(6) num_endpoints: 设备配置中端点的数量。

(7) endpoint: 指向一个端点配置结构体的数组，该数组的长度等于与设备描述相关联的端点数量，不包括控制端点。

实例化一个结构体变量之后，变量要作为一个参数传入usb_set_config()函数里面，对设备进行配置。也就是说，它们是成对使用，完成对一个USB设备的实例化。

示例1：HID类设备

//在core.c中，定义了一个usb_cfg_data结构体。 USBD_CFG_DATA_DEFINE(hid) struct usb_cfg_data hid_config = {          .usb_device_description = NULL,          .interface_config = hid_interface_config,          .interface_descriptor = &hid_cfg.if0,          .cb_usb_status = hid_status_cb,          .interface = {                    .class_handler = hid_class_handle_req,                    .custom_handler = hid_custom_handle_req,                    .payload_data = NULL,          },          .num_endpoints = ARRAY_SIZE(hid_ep_data),          .endpoint = hid_ep_data, };     //在usb_hid_init()中将整个结构体作为参数，传入usb_set_config()实例化一个设备 int usb_hid_init(void) { ………………………………………………….. /* Initialize the USB driver with the right configuration */          ret = usb_set_config(&hid_config);          if (ret < 0) {                    SYS_LOG_ERR("Failed to config USB");                    return ret;          }            /* Enable USB driver */          ret = usb_enable(&hid_config);          if (ret < 0) {                    SYS_LOG_ERR("Failed to enable USB");                    return ret;          } …………………………………………………………….     return 0; }



3. 核心层的API简介

3.1  USB设备配置函数

函数原型	int usb_set_config(struct usb_cfg_data *config) { }
函数功能	使用正确的配置来配置（初始化）USB控制器。
参数	Config：指向配置结构体的指针。传参的时候，先填好结构体，再把结构体的地址传入配置控制器的函数，完成一个USB设备的实例化。
返回值	配置成功，则返回0；失败，则返回一个负的错误代码值。
定义处（源文件）	\subsys\usb\usb_device.c
声明处（头文件）	\include\usb\usb_device.h

示例1：实例化一个HID类设备

ATS350B\subsys\usb\class\hid\core.c

USBD_CFG_DATA_DEFINE(hid) struct usb_cfg_data hid_config = {          .usb_device_description = NULL,          .interface_config = hid_interface_config,          .interface_descriptor = &hid_cfg.if0,          .cb_usb_status = hid_status_cb,          .interface = {                    .class_handler = hid_class_handle_req,                    .custom_handler = hid_custom_handle_req,                    .payload_data = NULL,          },          .num_endpoints = ARRAY_SIZE(hid_ep_data),          .endpoint = hid_ep_data, };   int usb_hid_init(void) { ……………………………………………. /* Initialize the USB driver with the right configuration */          ret = usb_set_config(&hid_config);          if (ret < 0) {                    SYS_LOG_ERR("Failed to config USB");                    return ret;          } ……………………………………………..   }



3.2  USB设备复位函数

函数原型	int usb_deconfig(void) {          /* unregister descriptors */          usb_register_descriptors(NULL);            /* unegister standard request handler */         usb_register_request_handler(REQTYPE_TYPE_STANDARD, NULL, NULL);            /* unregister class request handlers for each interface*/          usb_register_request_handler(REQTYPE_TYPE_CLASS, NULL, NULL);            /* unregister class request handlers for each interface*/          usb_register_custom_req_handler(NULL);            /* unregister status callback */          usb_register_status_callback(NULL);            /* Reset USB controller */          usb_dc_reset();            return 0; }
函数功能	将 USB 设备还原到初始状态。
参数	无
返回值	成功，则返回0；失败，则返回一个负的错误代码值。
定义处（源文件）	\subsys\usb\usb_device.c
声明处（头文件）	\include\usb\usb_device.h

从函数原型里可以看出，对一个USB设备进行复位，需要进行的步骤：清空描述符的注册、取消标准请求处理句柄函数的注册、取消接口的类请求处理句柄函数的注册、取消状态回调函数的注册、最后是复位USB控制器[核心层调用驱动层]，进入默认状态。

usb_set_config()和usb_deconfig()是成对使用的，并且逻辑上实现相反的功能。和驱动层的电气使能、卸载设备；设置断点STALL、清除端点STALL；端点使能、端点禁止等组合是类似的。



3.3  USB设备使能函数

函数原型	int usb_enable(struct usb_cfg_data *config) { }
函数功能	使能USB控制器，功能和usb_set_config()是类似，用法一样，都是传入配置结构体的地址。先实例化一个配置结构体，把结构体的地址作为参数传入。
参数	Config：指向配置结构体的指针。
返回值	使能成功，则返回0；失败，则返回一个负的错误代码值。
定义处（源文件）	\subsys\usb\usb_device.c
声明处（头文件）	\include\usb\usb_device.h

示例1：

int usb_hid_init(void) { …………………………………………………..          /* Enable USB driver */          ret = usb_enable(&hid_config);          if (ret < 0) {                    SYS_LOG_ERR("Failed to enable USB");                    return ret;          } ………………………………………………………… }



3.4  USB设备禁止函数

函数原型	int usb_disable(void) {   int ret;            if (true != usb_dev.enabled) {                    /*Already disabled*/                    return 0;          }            ret = usb_dc_detach();          if (ret < 0)                    return ret;            /* Disable VBUS if needed */          usb_vbus_set(false);            usb_dev.enabled = false;            return 0; }
函数功能	禁止成功后，USB 模块的时钟在硬件上被关闭，之后就不能产生中断。
参数	Void
返回值	成功，则返回0；失败，则返回一个负的错误代码值。
定义处（源文件）	\subsys\usb\usb_device.c
声明处（头文件）	\include\usb\usb_device.h



3.5  USB端点写数据函数

函数原型	int usb_write(u8_t ep, const u8_t *data, u32_t data_len,u32_t *bytes_ret) {    /*封装的是控制器驱动层的API*/          return usb_dc_ep_write(ep, data, data_len, bytes_ret); }
函数功能	Core层的端点写数据函数，内部封装的是驱动层的端点写数据函数。
参数	参照控制器驱动层
返回值	成功，则返回0；失败，则返回一个负的错误代码值。
定义处（源文件）	\subsys\usb\usb_device.c
声明处（头文件）	\include\usb\usb_device.h



3.6  USB端点读数据函数

函数原型	int usb_read(u8_t ep, u8_t *data, u32_t max_data_len,u32_t *ret_bytes) {     /*封装的是控制器驱动层的API*/          return usb_dc_ep_read(ep, data, max_data_len, ret_bytes); }
函数功能	Core层的端点读数据函数，内部封装的是驱动层的端点读数据函数。
参数	参照控制器驱动层
返回值	成功，则返回0；失败，则返回一个负的错误代码值。
定义处（源文件）	\subsys\usb\usb_device.c
声明处（头文件）	\include\usb\usb_device.h



3.7  USB设置端点STALL函数

函数原型	int usb_ep_set_stall(u8_t ep) {     /*封装的是控制器驱动层的API*/          return usb_dc_ep_set_stall(ep); }
函数功能	参照控制器驱动层
参数	参照控制器驱动层
返回值	成功，则返回0；失败，则返回一个负的错误代码值。
定义处（源文件）	\subsys\usb\usb_device.c
声明处（头文件）	\include\usb\usb_device.h



3.8  USB清除端点STALL函数

函数原型	int usb_ep_clear_stall(u8_t ep) {     /*封装的是控制器驱动层的API*/          return usb_dc_ep_clear_stall(ep); }
函数功能	参照控制器驱动层
参数	参照控制器驱动层
返回值	成功，则返回0；失败，则返回一个负的错误代码值。
定义处（源文件）	\subsys\usb\usb_device.c
声明处（头文件）	\include\usb\usb_device.h



3.9  USB端点读等待函数

函数原型	int usb_ep_read_wait(u8_t ep, u8_t *data, u32_t max_data_len,                             u32_t *ret_bytes) {          return usb_dc_ep_read_wait(ep, data, max_data_len, ret_bytes); }
函数功能	参照控制器驱动层
参数	参照控制器驱动层
返回值	成功，则返回0；失败，则返回一个负的错误代码值。
定义处（源文件）	\subsys\usb\usb_device.c
声明处（头文件）	\include\usb\usb_device.h



3.10 USB端点读继续函数

函数原型	int usb_ep_read_continue(u8_t ep) {          return usb_dc_ep_read_continue(ep); }
函数功能	参照控制器驱动层
参数	参照控制器驱动层
返回值	成功，则返回0；失败，则返回一个负的错误代码值。
定义处（源文件）	\subsys\usb\usb_device.c
声明处（头文件）	\include\usb\usb_device.h



3.11 小结

（1）核心层（Core）的3.5~3.10 API，内部封装的都是控制器驱动层的API。

（2）最上面一层，设备类驱动层或者是纯应用层书写API接口的规范应该是：向下封装。也就是应用层调用核心层，核心层再调用最底层控制器驱动层。

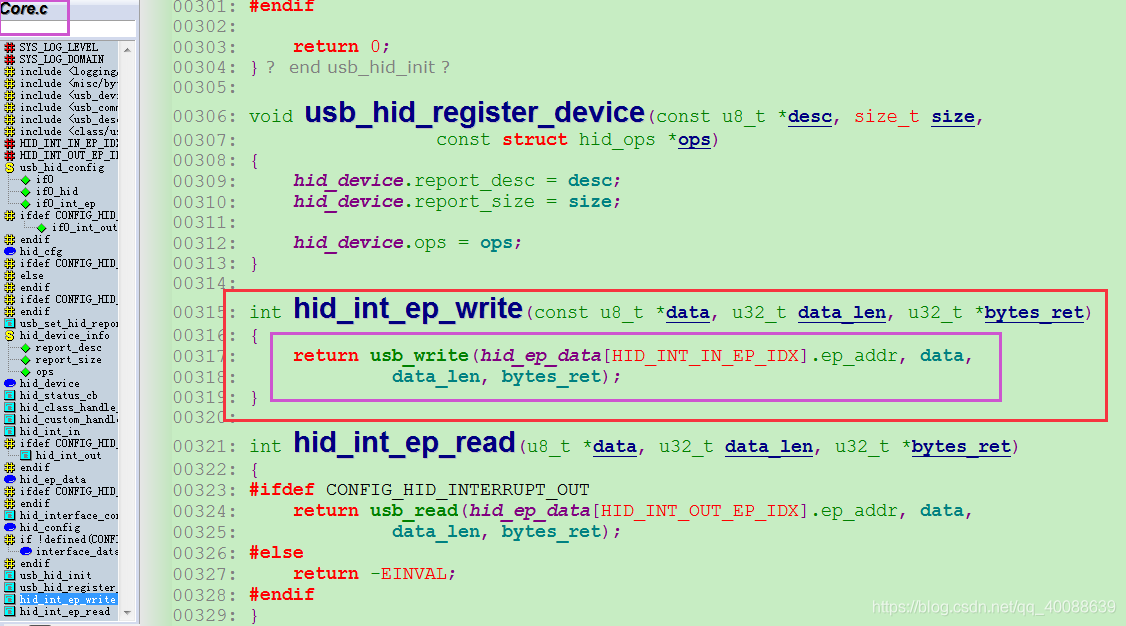

示例1：HID类设备发数据到主机，以usb_audio_dongle为例。

 \samples\actions_sdk_demo\usb_audio_dongle\src\usb_handler.c

//类设备自己封装的，发数据的API int usb_hid_tx(const u8_t *buf, u16_t len) {          u32_t wrote;          int ret;          /* wait one interval at most, unit: 10us */          int count = CONFIG_HID_INTERRUPT_EP_INTERVAL * 100;            do {                    ret = hid_int_ep_write(buf, len, &wrote);                    if (ret == -EAGAIN) {                             k_busy_wait(10);                    }          } while ((ret == -EAGAIN) && (--count > 0));            if (ret) {                    SYS_LOG_ERR("ret: %d", ret);          } else if (!ret && wrote != len) {                    SYS_LOG_ERR("wrote: %d, len: %d", wrote, len);          }          return ret; } //core.c里面的hid_int_ep_write()调用的是核心层的usb_write()   //核心层的usb_write()封装的是控制器驱动层的usb_dc_ep_write()



3.12 数据传输完成的回调函数声明

/**  * Callback function signature for transfer completion.  */ typedef void (*usb_transfer_callback)(u8_t ep, int tsize, void *priv);



3.13 开始一个传输

函数原型	int usb_transfer(u8_t ep, u8_t *data, size_t dlen, unsigned int flags,                     usb_transfer_callback cb, void * priv) {   }
函数功能	启动与数据缓冲区之间的USB传输。此函数是异步的，可以用在IRQ上下文中。当线程上下文中的传输完成（或传输错误）时，指定的回调函数（第5个参数）被调用。
参数	Ep：端点地址 Data：指向缓存区的指针，可以向缓存区存储数据，也可以从缓存区里面读取数据。 Dlen：数据缓存区的大小 Flags：指的是传输的标志。定义如下： /* USB transfer flags */ #define USB_TRANS_READ   BIT(0)   /** Read transfer flag */ #define USB_TRANS_WRITE  BIT(1)   /** Write transfer flag */ #define USB_TRANS_NO_ZLP  BIT(2)   /** No zero-length packet flag */ Cb：数据传输完成或者传输出错的回调函数。 Priv：指向数据缓存区的指针，如果回调函数被回调，则该指针会传给回调函数（在回调函数里面就可以知道，到底成功传输了多少数据）。
返回值	成功，则返回0；失败，则返回一个负的错误代码值。
定义处（源文件）	\subsys\usb\usb_device.c
声明处（头文件）	\include\usb\usb_device.h



3.14 同步传输

函数原型	int usb_transfer_sync(u8_t ep, u8_t *data, size_t dlen, unsigned int flags) {   }
函数功能	启动一个传输，并且等待传输完成。
参数	Ep：端点地址 Data：指向缓存区的指针，可以向缓存区存储数据，也可以从缓存区里面读取数据。 Dlen：数据缓存区的大小 Flags：指的是传输的标志。定义如下： /* USB transfer flags */ #define USB_TRANS_READ   BIT(0)   /** Read transfer flag */ #define USB_TRANS_WRITE  BIT(1)   /** Write transfer flag */ #define USB_TRANS_NO_ZLP  BIT(2)   /** No zero-length packet flag */
返回值	成功，则返回0；失败，则返回一个负的错误代码值。
定义处（源文件）	\subsys\usb\usb_device.c
声明处（头文件）	\include\usb\usb_device.h



3.15 取消一个传输

函数原型	void usb_cancel_transfer(u8_t ep) {   }
函数功能	取消指定端点上正在进行的任何传输
参数	Ep：端点号
返回值	成功，则返回0；失败，则返回一个负的错误代码值。
定义处（源文件）	\subsys\usb\usb_device.c
声明处（头文件）	\include\usb\usb_device.h
