Ymodem协议

一。简要介绍：Ymodem协议是一种高效的文件传输协议，主要用于串口通信，广泛应用于嵌入式系统中的固件升级、调试等场景。以下是关于Ymodem协议的详细介绍：

1.协议起源与特点
起源：Ymodem协议由Chuck Forsberg于上世纪90年代开发完成，是Xmodem协议的改进版，解决了Xmodem协议传输效率低、可靠性不足等问题。
特点：
大块数据传输：支持以1024字节（1K）的块进行数据传输，相比Xmodem的128字节块，大大提高了传输效率。
错误纠正：采用循环冗余校验（CRC16）进行错误检测，在发现错误时请求重发数据块，确保数据的正确传输。
批处理模式：允许使用单个命令传输多个文件，在传输大量文件时非常有用。
文件名传输：在发送文件数据之前，先发送文件名和文件大小等信息，以便接收方能够正确地保存文件。

2.协议分类
Ymodem协议分为Ymodem-1K和Ymodem-g。Ymodem-1K每传输一个1024字节的信息块后，会等待接收端的ACK信号，确认后再传输下一个信息块；Ymodem-g则去掉了数据的CRC校验码，且在发送完一个数据块后不会等待接收端的ACK信号，直接传输下一个数据块，因此传输速度更快，但可靠性稍低

二。协议帧格式
1.帧格式 Ymodem有两种帧格式，区别是两者包头长度不一样

帧头：SOH(0x01):数据块128字节， STX(0x02)数据块是1024字节
包号：数据包包号为1个字节 范围：0~255
校验：CRC16校验算法，校验值为2字节，传输时CRC高八在前，低八位在后；CRC计算数据为信息块数据，不包含帧头、包号、包号反码。

起始帧：不直接传输文件内容，而是将文件名与文件大小放在数据帧中传输。帧长为133字节。

格式为：SOH（0x01）+00+FF+filename[]+filesize[]+NULL[]+CRCH+CRCL。
SOH：表示数据帧包含128字节的数据部分；
00：表示数据帧序号，FF为帧序的取反；
filename[]：为文件名，文件名后加0x00表示结束；
filesize[]：为文件大小，文件大小后加0x00表示结束；
NULL[]：表示剩下的字节用0x00填充；
CRC-H和CRC-L：分别为16位CRC校验码的高8位与低8位。

数据帧：预留1024字节空间用来传输文件数据。

格式为：STX（0x02）+PN+XPN+data[1024]+CRCH+CRCL。
STX：表示数据帧包含1024字节的数据部分；
PN：为包号，0~255，传输时递增；
XPN：为PN取反；
data[1024]：表示存放着1024字节的文件数据；
CRC-H与CRC-L：是CRC16检验码的高8位与低8位。
注意最后一包数据的处理：
剩余数据在128~1024，STX的1024字节传输，但剩余空间全部用0X1A填充；
小于等于128字节，SOH128字节传输，不满128字节的部分用0x1A来填充。

结束帧：结束帧采用SOH 133字节长度帧传输，该帧不携带数据（空包），即数据区、校验都以0x00填充。

格式：SOH（0x01）+0x00+0xFF+0x00。

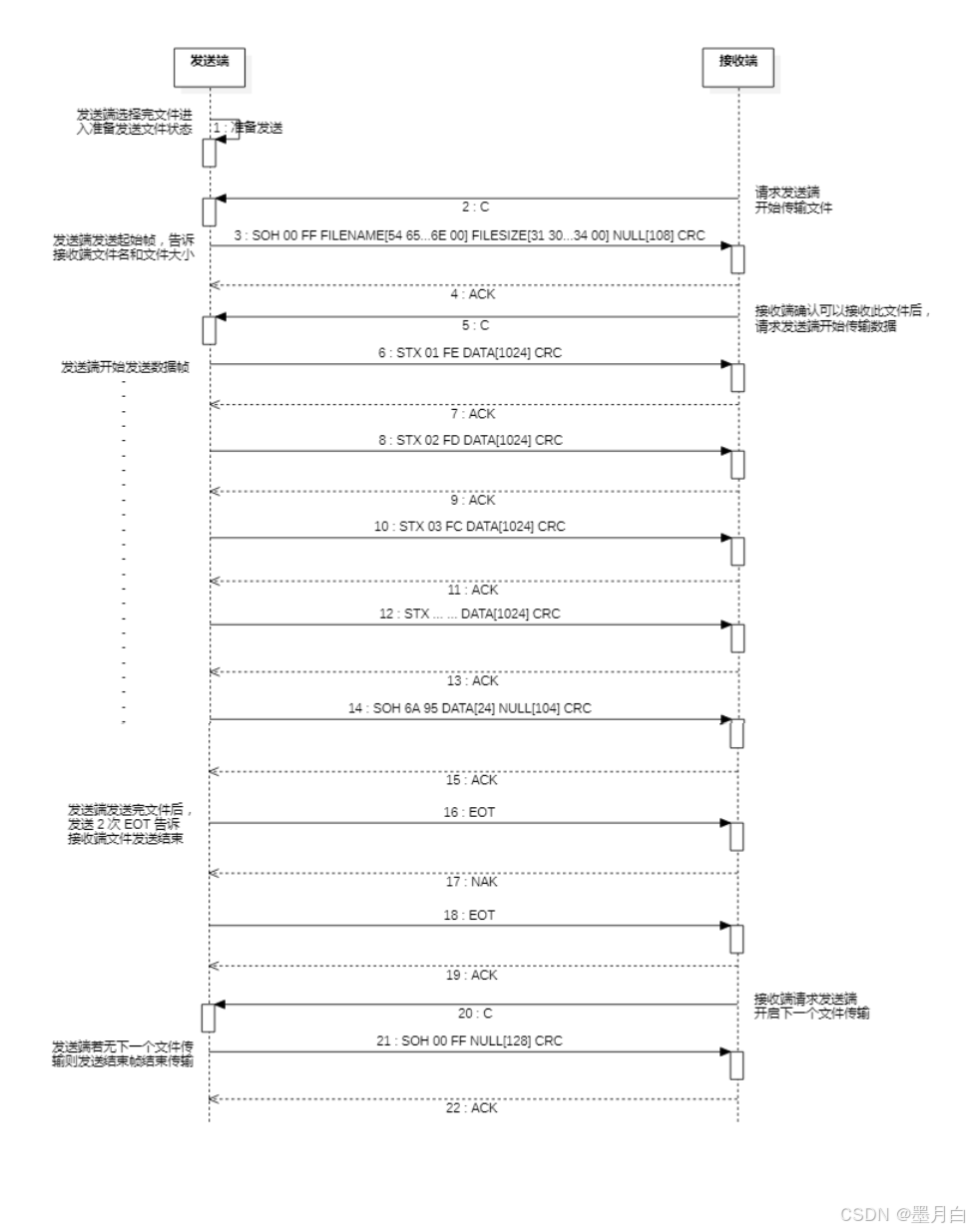

三。文件传输过程

握手信号：由接收方发起，在发送方开始传输文件前，接收方需发送YMODEM_C（字符C，ASCII码为0x43）命令，发送方收到后，开始传输起始帧。
起始帧传输：发送方发送包含文件名和文件大小的起始帧，接收方收到后发送ACK信号确认。
数据帧传输：发送方开始以1024字节的块发送文件数据，每发送一个数据块后都会等待接收方的ACK信号。如果接收方成功接收到数据块并通过CRC校验，则发送ACK信号；否则，发送否定确认信号（NAK）请求重发。
结束帧传输：文件数据传输完成后，发送方发送结束帧（EOT），接收方收到后再次发送ACK信号确认，完成此次文件传输。

还是有几点需要说明下：
1）EOT信号由发送端发送
2）CA中止传输信号也有发送端发送
3）C的含义在英文的数据手册上的意思有点难以理解，我个人理解成请求数据包，如开始传输的发送C请求起始帧数据，然后再发送C请求文件数据帧，最后有发送一次C请求结束帧！

四。代码解析
