织女星开发板RISC-V核通过SPI协议驱动ARDUINO LCD模块(显示）

前言

第一次写这个博客，算是新手吧，刚好有这个机会，手边有VEGA的开发板和Arduino的LCD模块，做了点小东西，想和大家分享一下。
一开始只是想着通过SPI协议初始化LCD屏幕，然后发个字符串就好了，后来又尝试着显示图片，磕磕碰碰，修修改改居然也成功了，开心！把这些过程写下来，欢迎讨论，如有不足之处也希望大家不吝指教。

准备工作

1. 焊接织女星开发板J1,J2,J3,J4的双排母座，以便与LCD屏通信。前段时间免费申请的织女星开发板出厂是没有焊接这些模块的，所以要自己焊一下。
2. 参照《织女星开发板快速入门指南》把“hello world”示例在Eclipse IDE中跑一遍。拿到一个新的东西总是要先把最基本的摸索尝试一下嘛。
3. 网上查看LCD模块的相关资料， 网址 贴在这里了：http://www.waveshare.net/wiki/2.8inch_TFT_Touch_Shield。

代码分析和添加

一般情况下支持SPI的设备都会有四根通信线，分别是SIN（数据输入），SOUT（数据输出），SCK（时 钟），CS（片选）。其中CS是控制芯片是否被选中的，也就是说只有片选信号为预先规定的使能信号时（高电位或低电位），对此芯片的操作才有效。
通讯是通过数据交换完成的， SPI是串行通讯协议，数据是一位一位的传输的。由SCK提供时钟脉冲，SIN，SOUT则基于此脉冲完成数据传输。数据输出通过SOUT线，数据在时钟上沿或下沿时改变，在紧接着的下沿或上沿被读取，完成一位数据传输，输入也使用同样原理。这样，在至少8次时钟信号的改变（上沿和下沿为一次），就可以完成8位数据的传输。

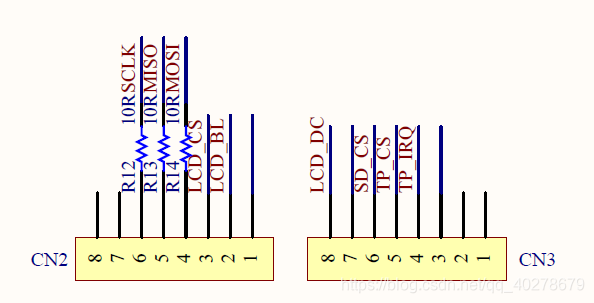

查看LCD模块的原理图得知CN2的3，4，5，6引脚分别对应着CS（片选信号），MOSI（主设备输出，从设备输入），MISO（主设备输入，从设备输出），CKL（时钟），如图1 所示。在本示例中，主设备是织女星开发板，从设备是LCD屏，所以MOSI对应着SOUT，MISO对应着SIN。暂时不考虑MISO的情形，因为目前要实现的功能只是用织女星开发板驱动LCD屏并打印，并不需要MISO的功能。除此之外，还有BL(backlight)和DC(command)信号线分别对应着CN2的2号和CN3的8号引脚。

图1 LCD模块引脚

由物理连接可知LCD的CN2的2到6号引脚对应着织女星开发板J2的4，6，8，10，12号引脚，LCD的CN3的8号引脚对应着织女星开发板的J1的16号引脚。查看织女星开发板原理图《VEGA_Lite_SCH》文件，可知J2的4，6，8，10，12号引脚分别连接到PTB3, PTB6, PTB5, PTB7, PTB4，J1的16号引脚连接到PTB1。如图2所示。

图 2 织女星开发板J1，J2端子

表1总结了织女星开发板和LCD模块的部分连接关系。
表1 PIN脚和端子对应表

信号名称	端子号	信号值
时钟CKL	12（J2）	PTB4
片选CS	6（J2）	PTB6
数据输出SOUT	8（J2）	PTB5
数据输入SIN	10（J2）	PTB7
背光BL	4（J2）	PTB3
数据命令DC	16（J1）	PTB1

在BOARD_InitPins()函数中根据以上分析，初始化相应的pin脚，具体实现如下：

void BOARD_InitPins(void) {

/* Clock Gate Control: 0x01u */
  CLOCK_EnableClock(kCLOCK_PortB);

/* PORTB4  is configured as LPSPI0_SCK */
  PORT_SetPinMux(PORTB, PIN4_IDX, kPORT_MuxAlt2);
/* PORTB5  is configured as LPSPI0_SOUT */
  PORT_SetPinMux(PORTB, PIN5_IDX, kPORT_MuxAlt2);
/* PORTB6  is configured as LPSPI0_PCS2 */
  PORT_SetPinMux(PORTB, PIN6_IDX, kPORT_MuxAlt2);

/* PORTB7  is configured as LPSPI0_SIN */
//  PORT_SetPinMux(PORTB, PIN7_IDX, kPORT_MuxAlt2);

/* PORTB1  is configured as GPIO */
  PORT_SetPinMux(PORTB, PIN1_IDX, kPORT_MuxAsGpio);
/* PORTB3  is configured as GPIO */
  PORT_SetPinMux(PORTB, PIN3_IDX, kPORT_MuxAsGpio);

}

由于只需要输出，暂时不考虑输入的问题，所以代码中把设置输入信号的一行注释掉了。Pin1和pin3设置为GPIO，需要初始化设置一下，在main函数中的语句如下：

gpio_pin_config_t spi_config = {
	        kGPIO_DigitalOutput, 0,
	  };

	 GPIO_PinInit(GPIOB, 1u, &spi_config);
	 GPIO_PinInit(GPIOB, 3u, &spi_config);

以上，关于PIN脚的配置就完成了，接下来是关于LCD和SPI 的设置。直接调用SDK中的CLOCK_SetIpSrc函数为SPI设置时钟源和获取主时钟源。

/*Set clock source for LPSPI and get master clock source*/
    CLOCK_SetIpSrc(kCLOCK_Lpspi0, kCLOCK_IpSrcFircAsync);

在LCD初始化函数中主要做了两件事，分别是硬件初始化和写寄存器。
硬件初始化就是配置SPI相关参数，具体实现如下：

static uint8_t lcd_hardware_init(void)
{

    lpspi_master_config_t masterConfig;
    uint32_t srcClock_Hz;

    /* SPI init */
    LPSPI_MasterGetDefaultConfig(&masterConfig);

    /*********Master config*********/
    masterConfig.baudRate = 24000000;
    /* 这里LPSPI_TRANSFER_SIZE的值在宏定义中设置为1 */
    masterConfig.bitsPerFrame = 8*LPSPI_TRANSFER_SIZE;
    masterConfig.cpol = kLPSPI_ClockPolarityActiveHigh;
    masterConfig.cpha = kLPSPI_ClockPhaseFirstEdge;
    masterConfig.direction = kLPSPI_MsbFirst;

    masterConfig.pcsToSckDelayInNanoSec = 1000000000 / masterConfig.baudRate;
    masterConfig.lastSckToPcsDelayInNanoSec = 1000000000 / masterConfig.baudRate;
    masterConfig.betweenTransferDelayInNanoSec = 1000000000 / masterConfig.baudRate;

    /* 设置pcs2为片选信号 */
    masterConfig.whichPcs = kLPSPI_Pcs2;
    masterConfig.pcsActiveHighOrLow = kLPSPI_PcsActiveLow;

    masterConfig.pinCfg = kLPSPI_SINInSOUTOut;
    masterConfig.dataOutConfig = kLpspiDataOutRetained;

    srcClock_Hz = CLOCK_GetIpFreq(kCLOCK_Lpspi0);
    LPSPI_MasterInit(LCD_SPI, &masterConfig, srcClock_Hz);

    return true;
}

通过写寄存器来实现LCD模块中的各类电信号，代码如下：

void lcd_write_reg(uint8_t reg, uint8_t val)
{
    lcd_write_byte(reg, LCD_CMD);
    lcd_write_byte(val, LCD_DATA);
}

传入两个参数分别是lcd的目标寄存器reg和要写入的数据内容val，一次写入一个字长的数据，分别由两个字节写入函数来实现。在宏定义中将LCD_CMD定义为0，将LCD_DATA定义为1，分别代表了命令（command）和数据（data）。当传输数据的时候将DC信号置1，当确定寄存器的时候将DC信号清零。
通过SPI协议将8个比特的数据写入LCD的代码如下：

static void LCD_BYTE_WRITE(uint8_t data){

	lpspi_transfer_t masterXfer;

	 masterXfer.txData = &data;
	 masterXfer.rxData = NULL;
	 masterXfer.dataSize = 1;
	 masterXfer.configFlags = BOARD_LPSPI_PCS_FOR_TRANSFER  | kLPSPI_MasterPcsContinuous ;

	 LPSPI_MasterTransferBlocking(LCD_SPI, &masterXfer);
	 while (LPSPI_GetStatusFlags(LCD_SPI) & kLPSPI_ModuleBusyFlag) {}
}

当发送数据的内容，大小等信息配置完成后，直接调用了SDK中的LPSPI_MasterTransferBlocking(LPSPI_Type *base, lpspi_transfer_t *transfer)函数来实现数据块的输出。这个函数大概150行的样子，就不贴在这里了，在SDK中的fsl_lpspi.c文件中可以查看。此函数使用Polling的方法传输数据，所以会一直等待所有的数据传送完毕。传入的两个参数分别为基本SPI外设地址和传输数据指针，返回值为传输状态。
初始化完成之后就可以在LCD屏幕上显示想要的东西了。lcd_clear_screen(uint16_t color)函数将整个屏幕刷新为指定的颜色，lcd_display_string(uint16_t xpos, uint16_t ypos, const uint8_t *string, uint8_t size, uint16_t color)函数实现在屏幕上的制定位置显示字符串。其中参数color 表示颜色，xpos和ypos分别为字符长起始位置的横坐标和纵坐标，string为字符串指针，size为字体格式，在这个例子中只能选择12或者16这两种，如果把size参数设置为其他数值，将无法实现打印。

后来又打了个彩色的

然后又觉得不如再改改代码，打个图片看看，这个步骤摸索的时间稍微长了一点，还自己P了个图，嘿嘿~
前面提到的那个Arduino LCD模块的网页里有图片提取软件，先利用这个工具把图片转换成16位的彩色数据，生成一个大数组的C文件，把这个数组复制到 lcd_fonts文件中，再在主函数中调用就可以了。
根据屏幕刷新的部分改写了个显示图片的代码：

void lcd_showimage(const unsigned char *p)
{
    uint32_t i, cnt = 0;
    uint16_t data;
    uint8_t d1,d2;

    cnt = LCD_WIDTH * LCD_HEIGHT ;

    lcd_set_cursor(0, 0);
    lcd_write_byte(0x22, LCD_CMD);

    LCD_DC_SET();
    for (i = 0; i < cnt; i ++)
    {
    	d1 = *p++;
    	d2 = *p++;
    	data = (uint16_t)d1+((uint16_t)d2<<8);
     LCD_WORD_WRITE(data);
    }
}

最后展示一下最终的成果：
