Linux下磁盘分区挂载和磁盘阵列

CentOs系统下磁盘分区挂载和磁盘阵列（Raid0，Raid1，Raid5）

Raid0：采用剥离，数据将在几个磁盘上进行分割
Raid1：通过磁盘镜像来实现，主要用来确保数据的可靠性
Raid5：通过一种称为奇偶检验的技术保持数据的冗余
一个硬盘做分区挂载，三个做磁盘阵列，原因是：磁盘阵列中，由于Raid0至少需要两块磁盘，而Raid1至少需要两块磁盘，Raid至少需要三块磁盘，综合考虑，至少需要三块硬盘才能同时做磁盘阵列，当然更多也没关系（白眼.jpg）,话不多说，go ahead

1.首先添加四块新硬盘，这里每个硬盘分配了20G大小

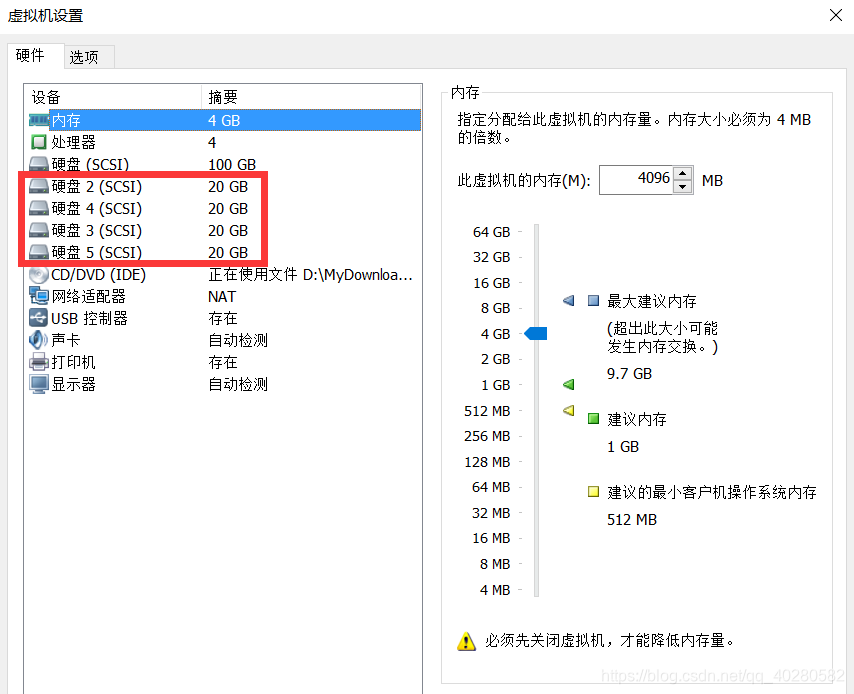

添加三块硬盘
​​​​



2.切换到root用户（sudo su），使用fdisk命令列出我们在系统上增加的硬盘

fdisk -l | grep sd      列出系统硬盘

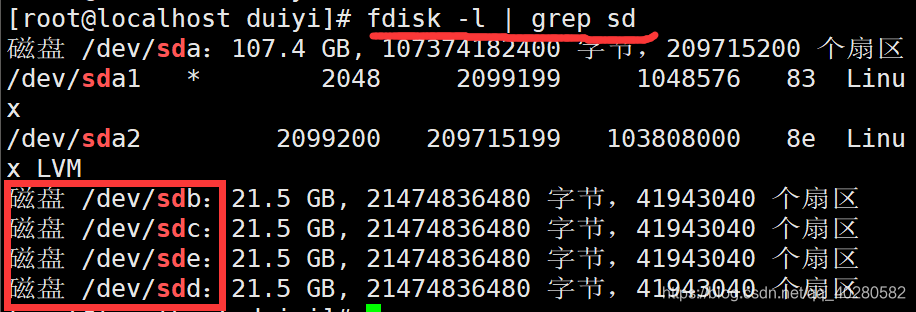

查看新添加的磁盘

3.分区

fdisk /dev/sdb      对sdb做分区
m                   获取帮助提示
n                   创建新分区
p                   主分区
分区1大小设置主分区为1G，分区2大小设置主分区为2G，分区3设置扩展分区为17G
l                   逻辑分区
分区5为逻辑分区大小为5G，分区6逻辑分区大小为8G
p                   显示当前分区
t                   更改分区类型
分区1为sawp类型（82），分区2、分区6为lvm类型（8e）
w                   保存并退出fdisk
partprobe /dev/sdb     通知操作系统sdb已更改

4.格式化分区

mkfs.ext3 /dev/sdb      用mkfs.ext3格式化分区

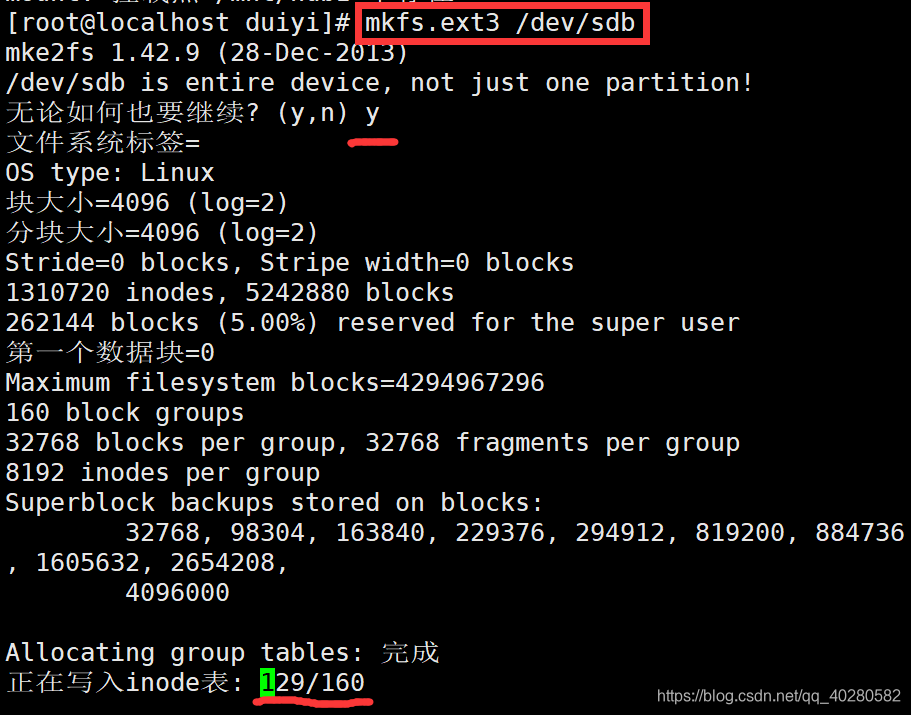

格式化sdb分区

5.挂载

mkdir /mnt/sdb              新建一个挂载点。
mount /dev/sdb /mnt/sdb     挂载。
df -h                       查看挂载情况

6.开机自动挂载

vi /etc/fstab 在挂载配置文件中末尾添加新硬盘挂载信息

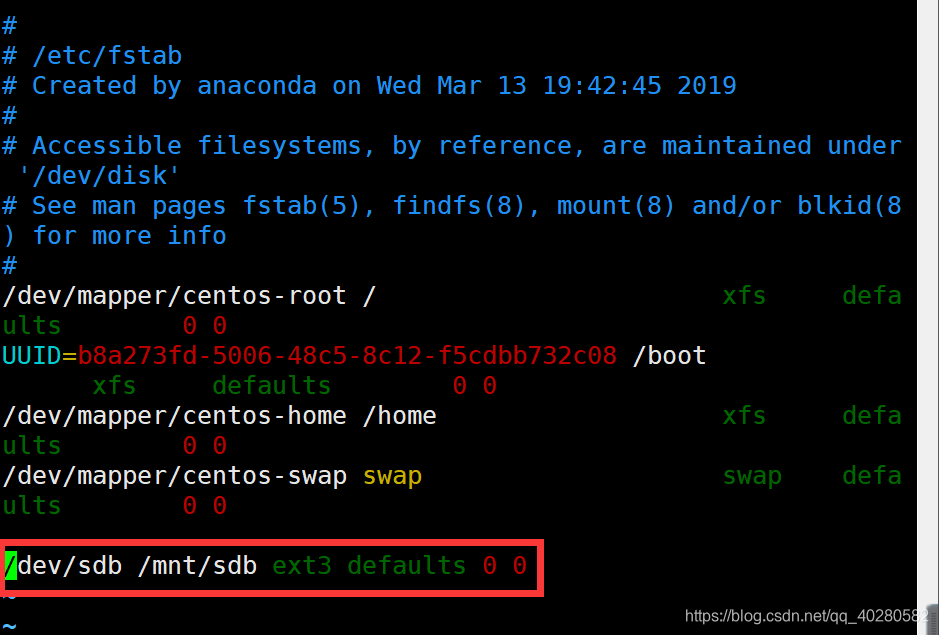

自动挂载配置

7.磁盘阵列（Raid 0）



这里用到mdadm包管理Linux的Raid设备，但是可能你的系统中没有mdadm包，如果没有，通过下面命令安装：
yum install mdadm [在 RedHat/centos 系统]
apt-get install mdadm [在 Debain/Ubuntu/Kali 系统]

这里使用sdc、sdd两个磁盘做Raid 0
mdadm -E /dev/sd[c-d] 检查这两个磁盘是否存在 RAID 块
 fdisk /dev/sdc         对sdc做分区（分三区，后面可以同时做)
 分区为sdc1（6G)、sdc2（6G)、sdc3（8G）
 用t修改分区类型，fd为Raid
p               查看分区情况
w               保存退出
sdd、sde分区重复上面操作即可
mdadm -E /dev/sd[c-e]   查看三个磁盘情况

检查sdc、sdc是否存在Raid块

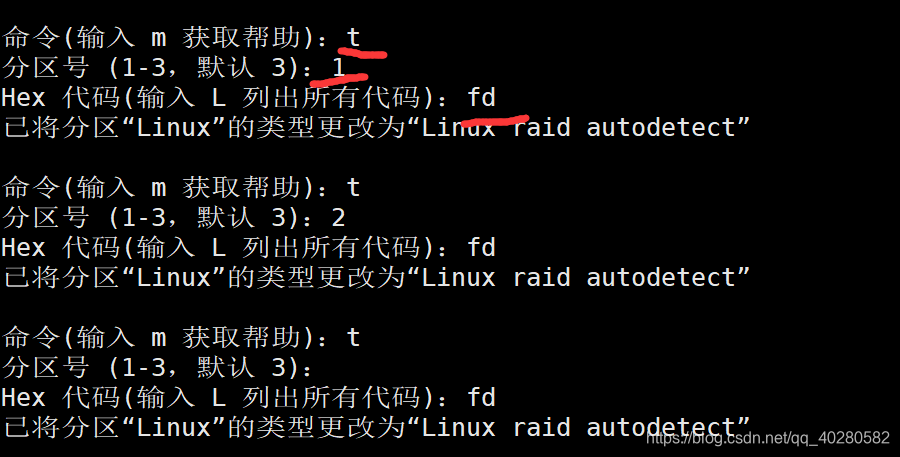

设置分区类型为Raid

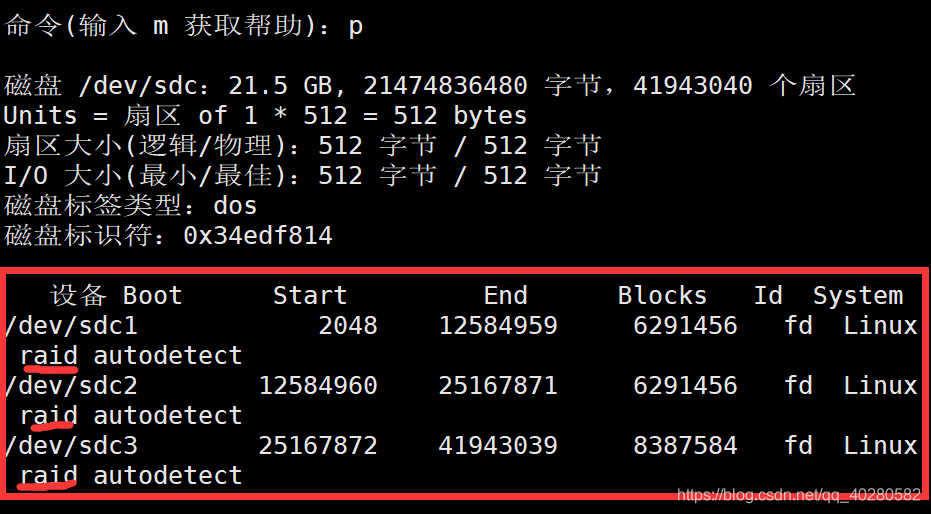

查看分区类型是否为Raid

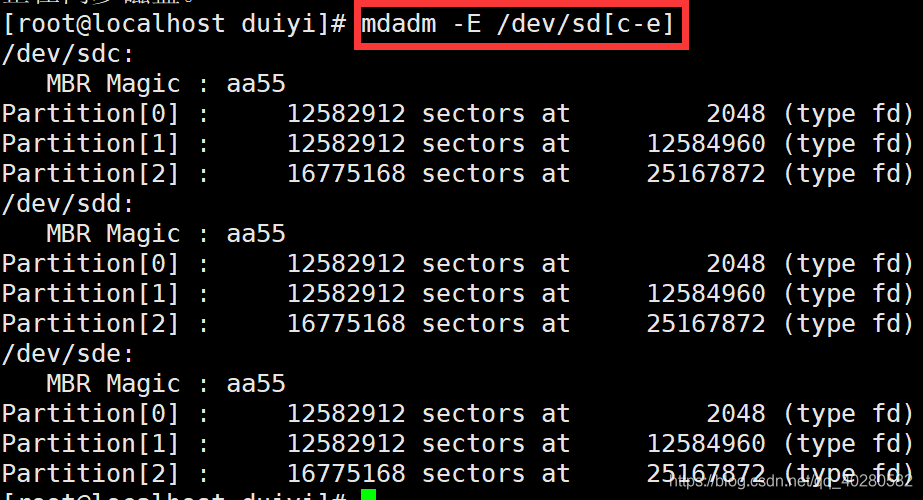

查看三个磁盘分区情况



8.使用所有新创建的分区(sdc1和sdd)创建一个 RAID 设备“md0”（即 /dev/md0）

 mdadm --create /dev/md0 --level=0 --raid-devices=2 /dev/sdc1 /dev/sdd1     创建名为md0的Raid设备，level表示Raid 0，devices需要用到的磁盘数
 cat /proc/mdstat   查看创建状态
watch -n1 cat /proc/mdstat       等待过程中可以利用watch跟踪监视它的创建过程

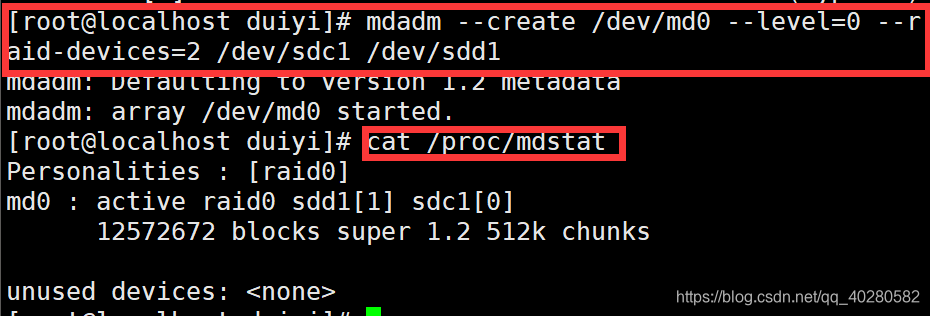

创建Raid设备md0并查看

9.验证

mdadm -E /dev/sd[c-d]1

 mdadm --detail /dev/md0

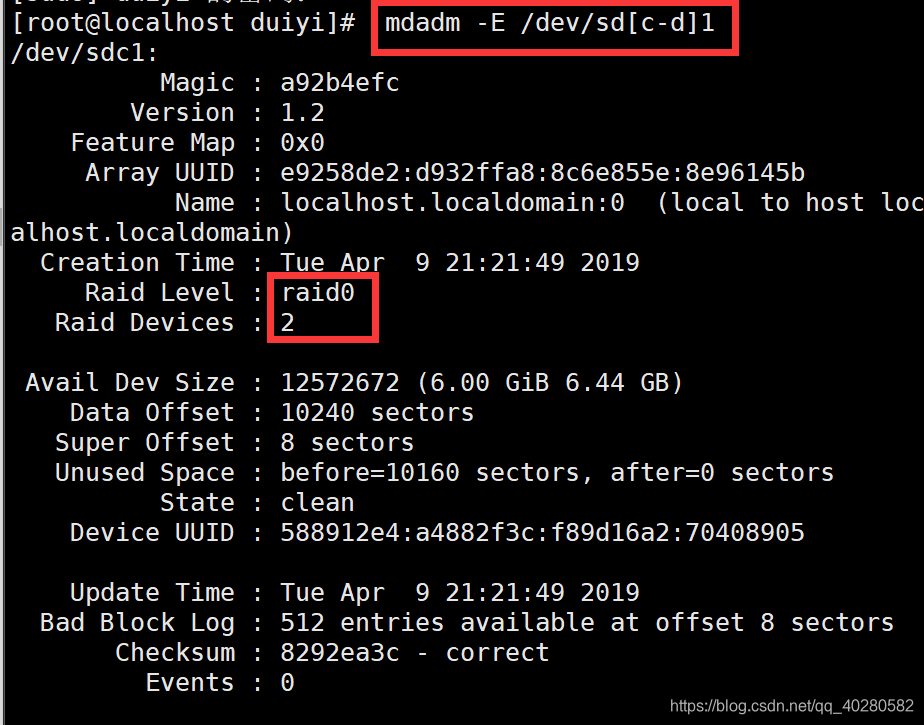

验证Raid0

10.格式化和挂载

mkfs.ext4 /dev/md0          为“md0”设备创建 ext4 文件系统（格式化）
mkdir /mnt/raid0            创建raid0 的目录
vim /etc/fstab          修改自动挂载配置文件
/dev/md0 /mnt/raid0 ext4 defaults 0 0       在fstab行末添加这句话
mount -a            挂载配置文件中的选项
df -h               查看已经挂载的文件

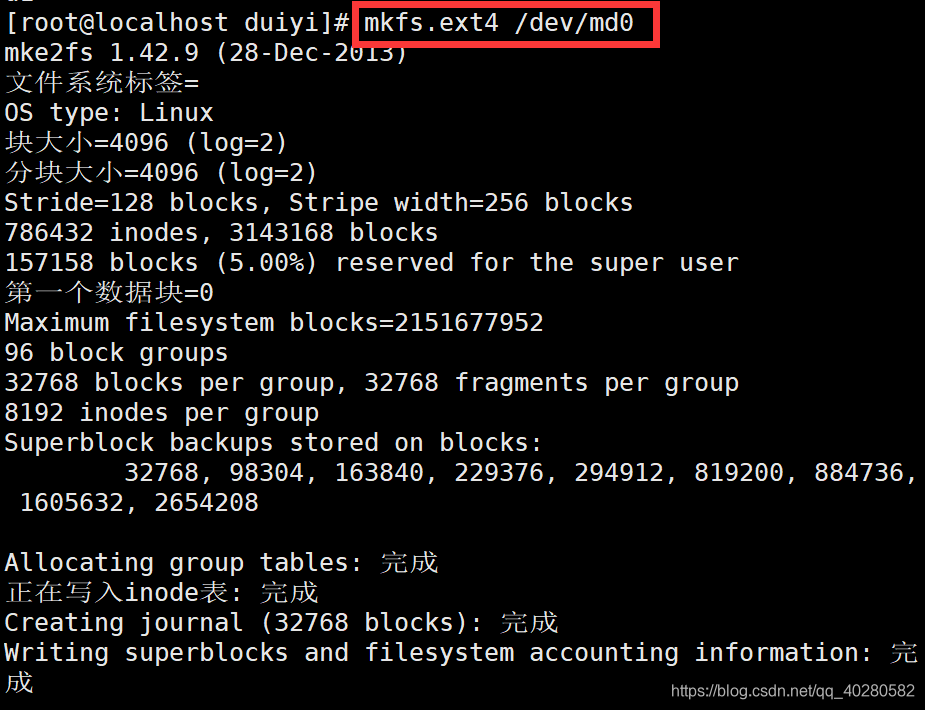

格式化

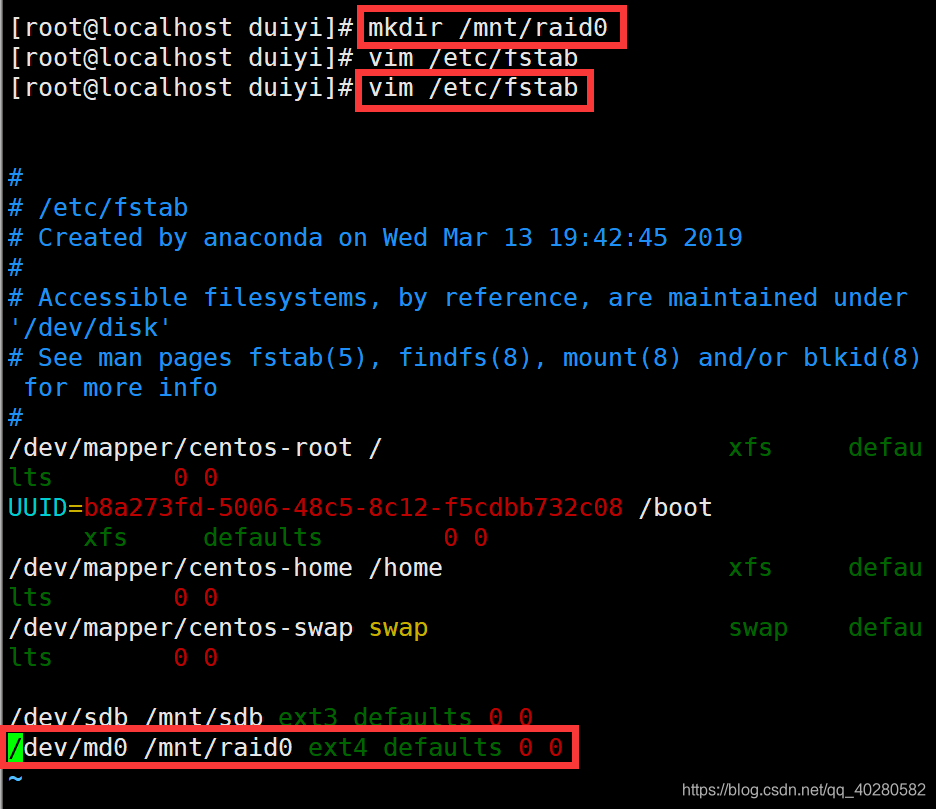

创建Raid0目录和修改自动挂载配置文件

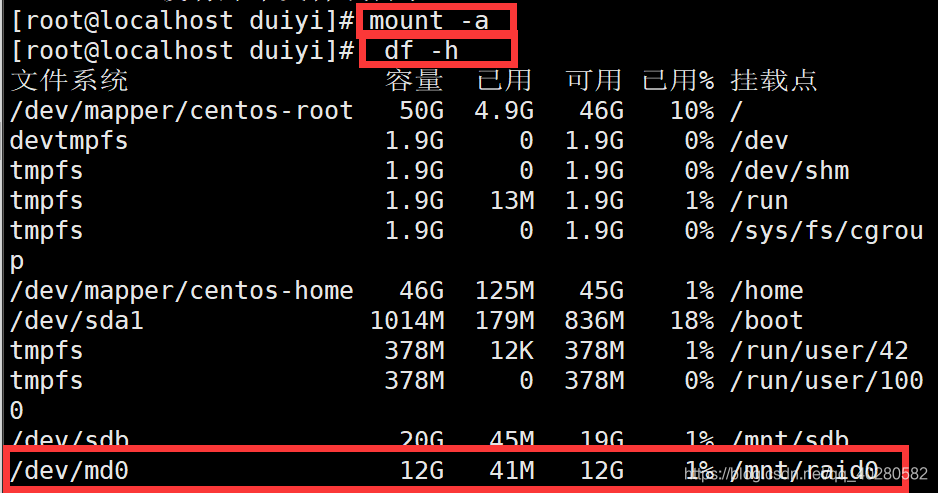

挂载并查看已经挂载文件

11.保存Raid 0配置

mdadm --detail --scan --verbose >> /etc/mdadm.conf
cat /etc/mdadm.conf         查看配置
到此，Raid 0配置完毕！！！

12.重复上面的步骤即可做Raid 1,Raid 5,只需改变相关参数！！！

下图情况表示大功告成

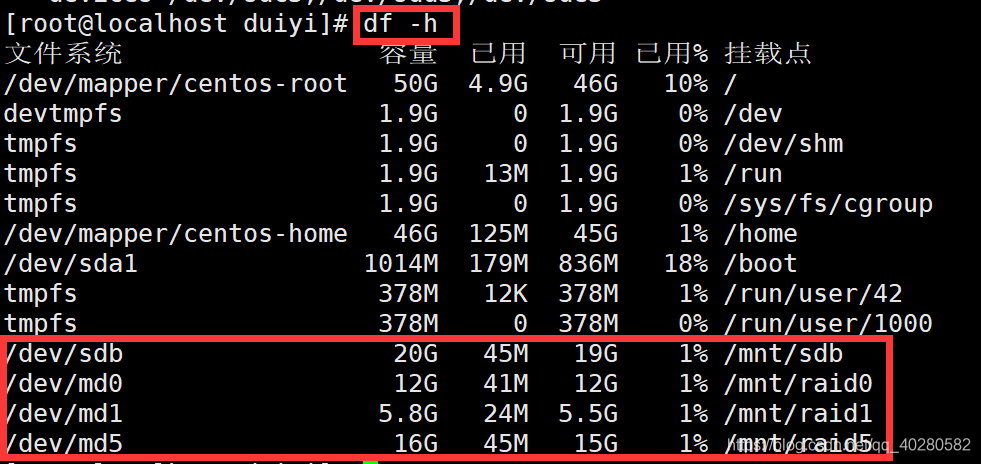

最终完成图
