DS18B20引脚 实物引脚 (千万不要接反啊)

最新推荐文章于 2025-03-11 00:24:42 发布
最新推荐文章于 2025-03-11 00:24:42 发布
阅读量2.4w 收藏 32
点赞数 25
文章标签： DS18B20 DS18B20引脚 温度
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_40282190/article/details/86528922
版权
本文为初学者提供了一个关于如何正确识别和连接电子元件引脚的实用教程，强调了引脚顺序的重要性，防止因接反导致的损坏。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

看到其他博客有错误的说明，所以作为小白的我想写一篇说明给其他小白。
DS18B20实物

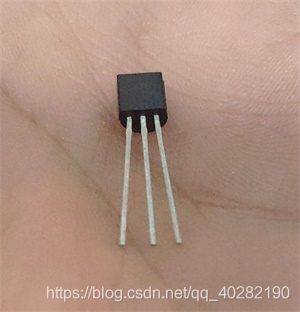

上图，这是我的实物图。
我给它标个号吧。
在这里插入图片描述

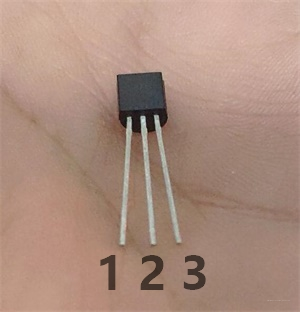

如图。平滑的一面朝上，也就是有英文的，从左至右给引脚标上1,2,3
引脚顺序从左至右分别是 GND DATA VCC
也就是
在这里插入图片描述
如果有写的不对的，欢迎大家指正。
千万，千万别接反了啊
