统一建模语言UML（四）：领域模型和类图

统一建模语言UML（四）：领域模型和类图

领域模型
领域模型是对领域内概念类或现实世界中对象的可视化表示，也称为概念模型。是更为完整的业务模型的一个特例。从UML的表示法角度，领域模型被描述为一组没有定义操作的类图（概念类、关联、属性）。领域模型中的领域类通常只有属性，没有或很少的操作。
领域模型是对真实世界中概念类的表示，而不是软件对象的表示。（划重点！）

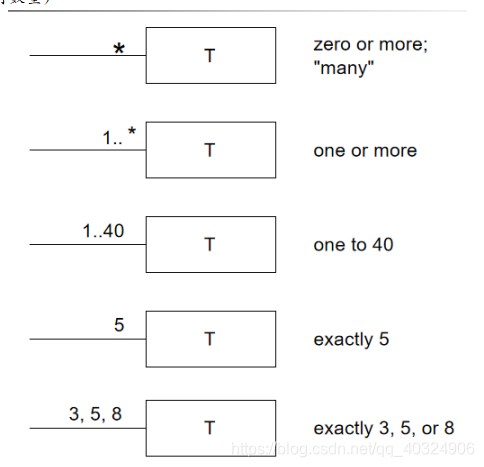

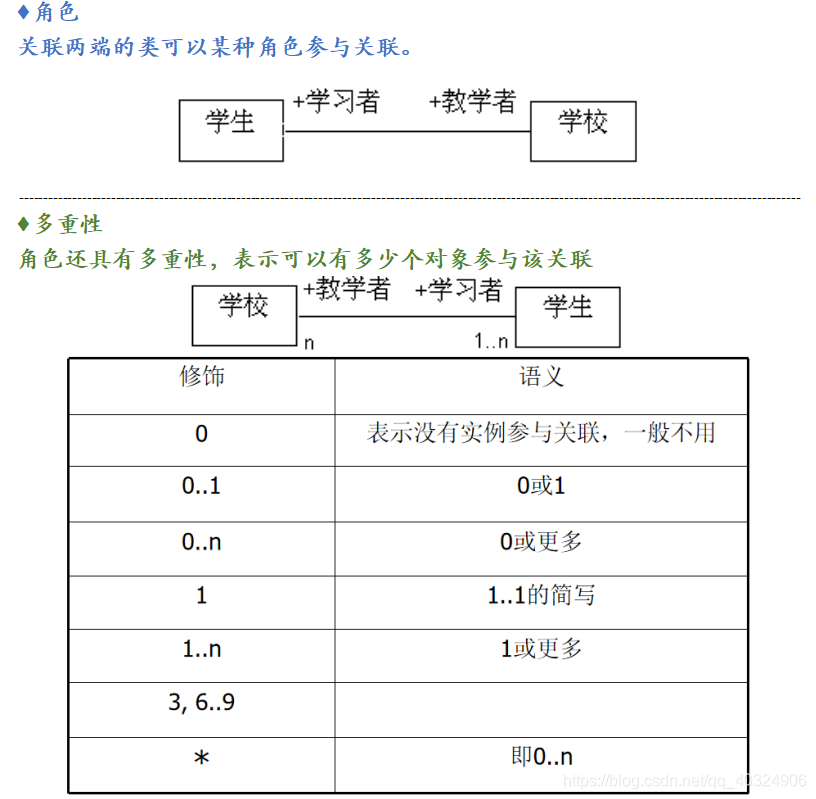

为模型建立适当的属性与关联。领域模型表现的是概念类之间的数量关系，对于数量关系的理解可以理解为与ER图中相似。

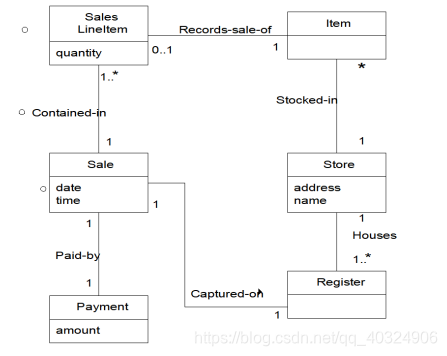

先上个领域模型图找找感觉：

领域模型中核心部分自然就是概念类的确定，因为领域模型属于分析阶段的产物，还没有进一步的实现，所以很多内容都属于猜想阶段，但是如何尽可能准确地找到系统需要的类，进而找到概念类呢，有以下几个标准：业务对象、真实世界中的对象、事件。

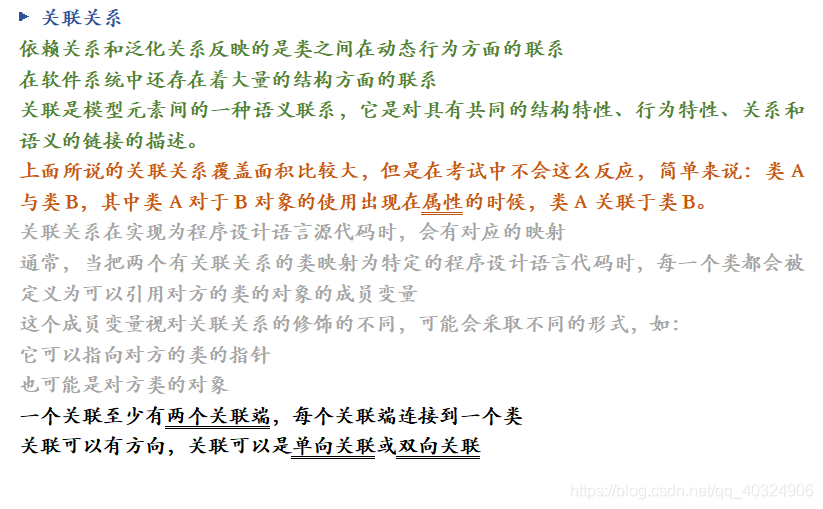

在找到概念类之后，需要确定的剩余内容就是关联关系了，领域模型说起来就是两步走：找到概念类+建立关联（多是数量关联）

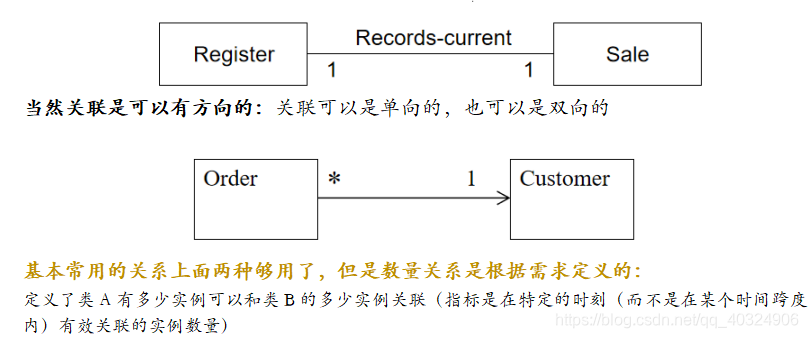

最简单的例子：


♦补充：
1.概念类的属性的确定根据需求，还是那句话，从代码角度思考一下，当然属性可以配置一定的类型。
2.确定概念类比找到关联更重要
3.领域模型构建时，主要的时间要花在确定概念类上，而不是找关联上
4.关注那些需要保持一段时间的关联
5.发现概念类比发现关联更重要
6.太多的关联将会使领域模型变得混乱，而找出这些关联需要消耗太多时间，效益却不大
7.避免显示冗余的或者可派生的关联

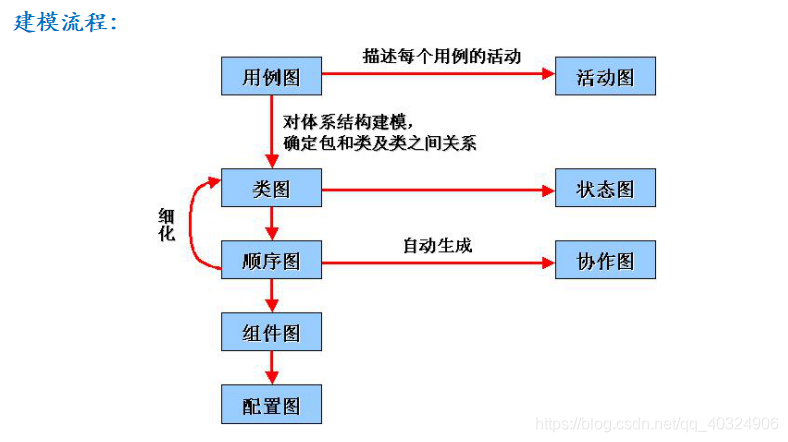

类图
显示系统中各个类的静态结构，一个类图说实话不可能包含一个系统的所有类，但是可以包含核心类，类图和领域模型差别很大，首先领域模型表现的是概念类的数量关系，然而类图表现的是类的依赖等关系，而且在名称和属性的基础上，类图需要有方法。

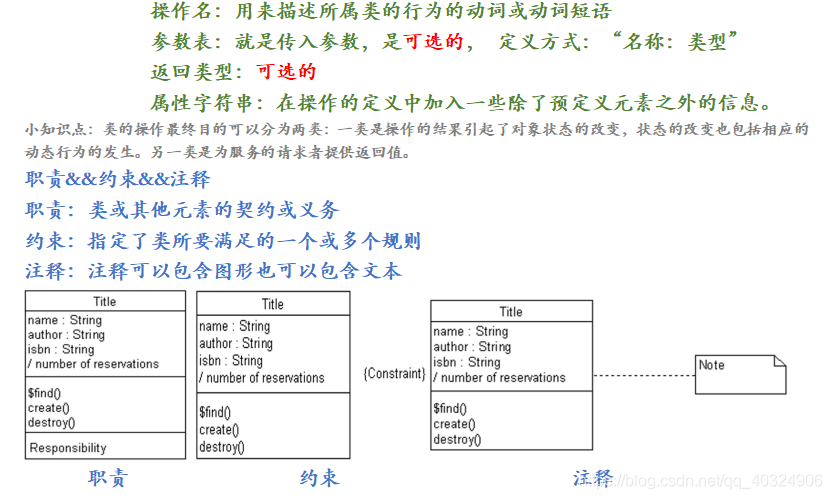

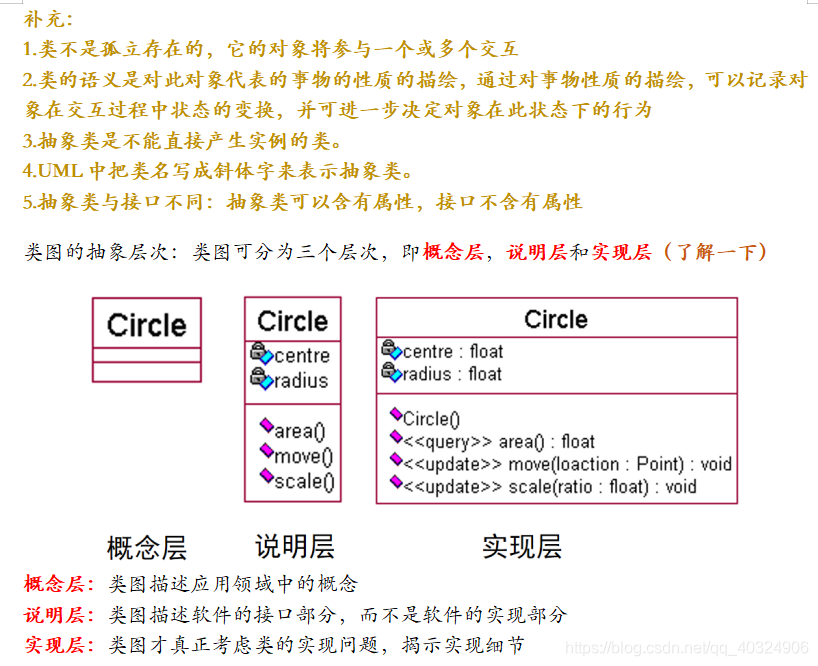

类图属于静态建模，类图描述类和类之间的静态关系。与数据模型不同，它不仅显示了信息的结构，同时还描述了系统的行为。

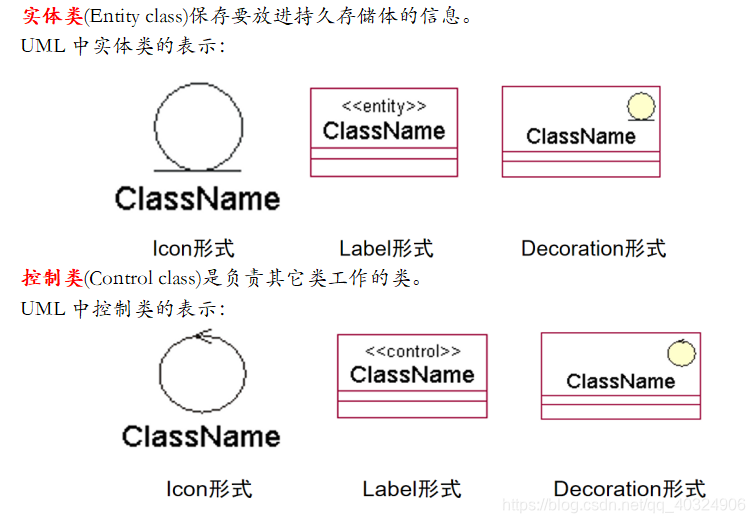

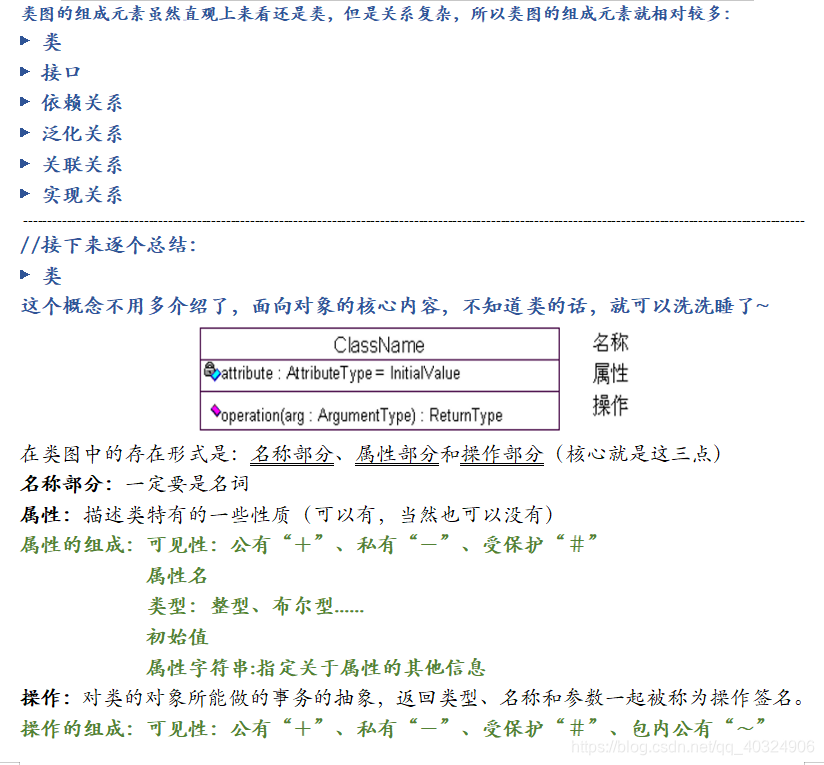

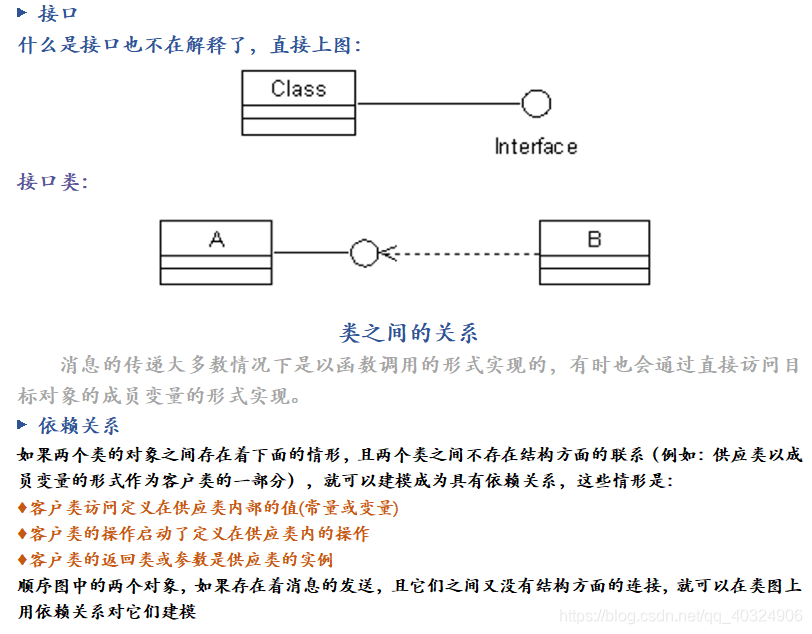

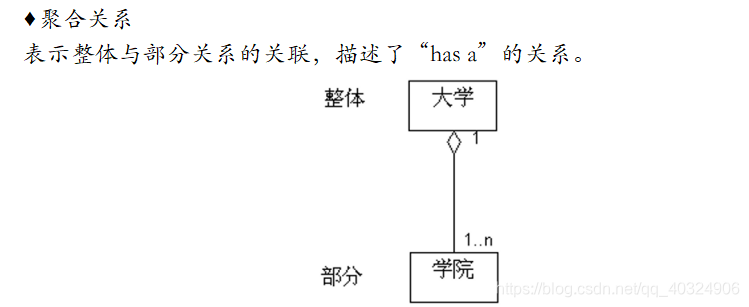

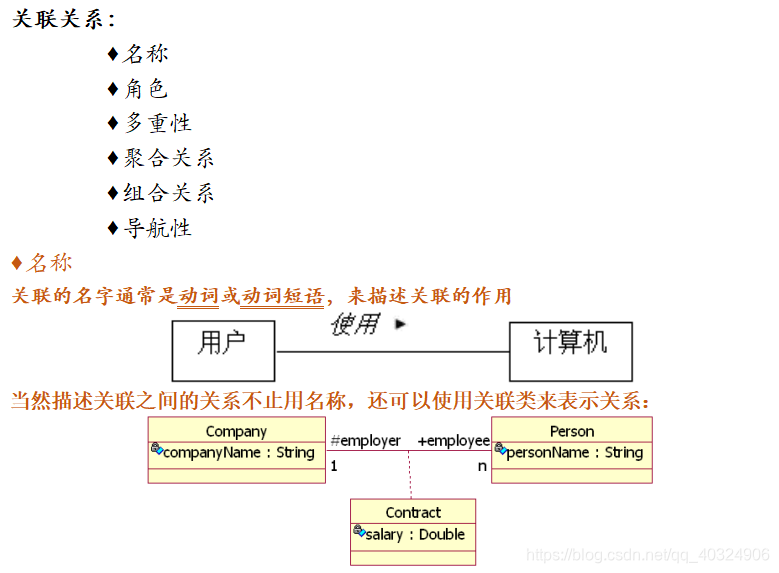

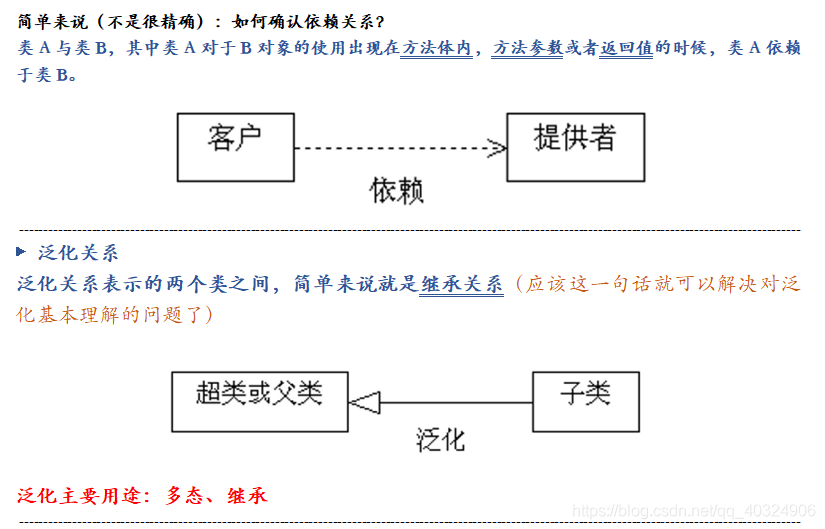

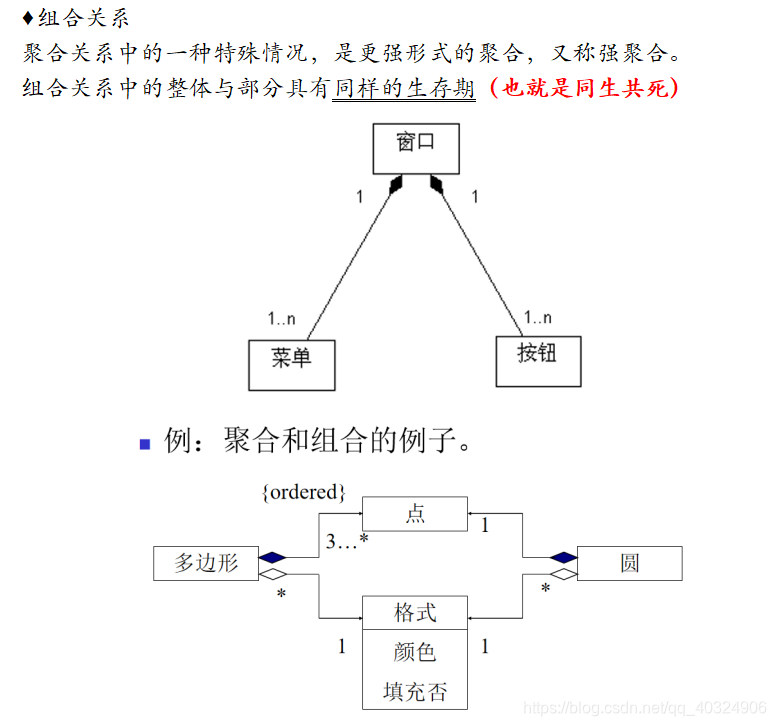

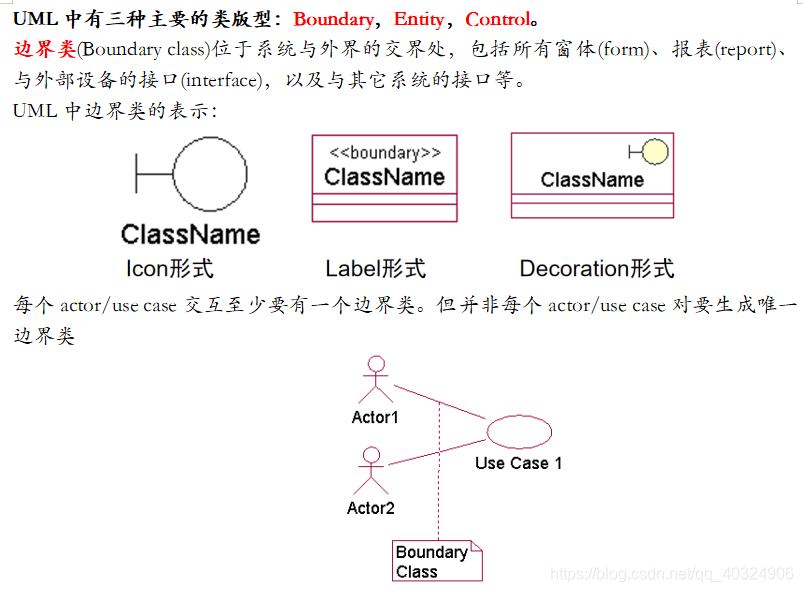

类图中可以包含接口，包，关系等建模元素，也可以包含对象，链等实例。
