ENVI5.3高分六号影像预处理教程

插件支持

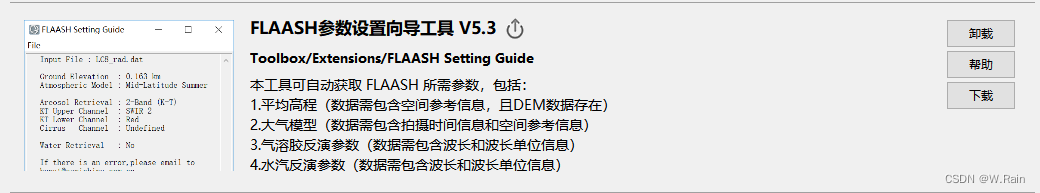

ENVI app store安装教程

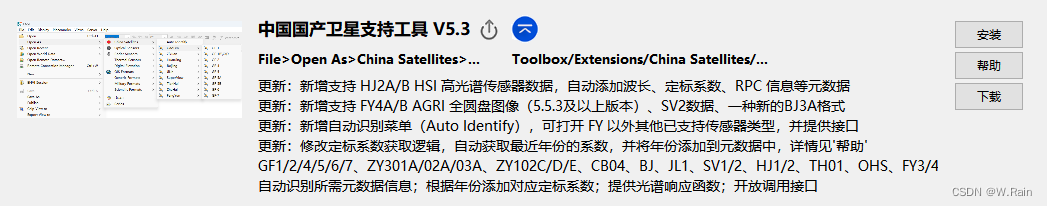

需要安装两个插件：FLAASH参数向导与国产卫星支持插件

点击安装即可，安装后需要重启ENVI才可以在Extensions工具栏中查看

说明

• 本教程包含：
  • 高分六号多光谱影像的辐射定标、大气校正、RPC正射校正；
  • 全色影像的辐射定标、RPC正射校正
  • NNDiffuse Pan Sharpening法全色与多光谱图像融合，得到分辨率为2m的多光谱影像；
• 建议所有路径都不包含中文，以免出错；
• 原始影像解压到独立的文件夹，用于保存流程中出现的中间文件；
• 本教程的研究区位于河南省，影像时相为夏季

流程

1. 多光谱影像

打开影像：File→Open As→China Satellites→GF6，选择MUX.xml文件；

1.1 辐射定标

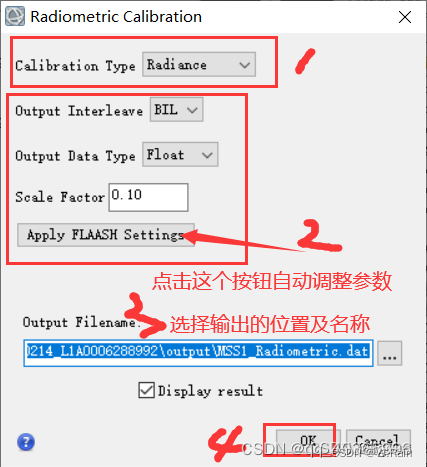

Radiometric Correction→Radiometric Calibration

File Selection 中选择待处理影像，点击OK；

Calibration type 确认为Radiance，单击Apply FLAASH Setting，设置输出路径为原始影像文件夹，文件名为cali.dat，点击OK开始执行；

1.2 大气校正

FLAASH Setting Guide 自动获取需要的参数

Extensions—FLAASH Setting Guide

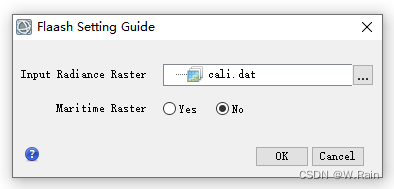

输入cali.dat（定标文件）

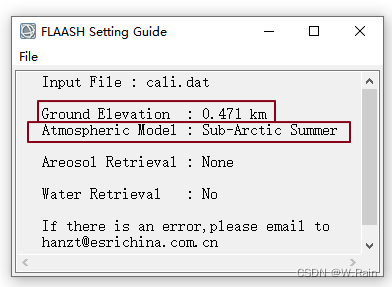

得到Ground Elevation 和 Atmospheric Model：

FLAASH大气校正

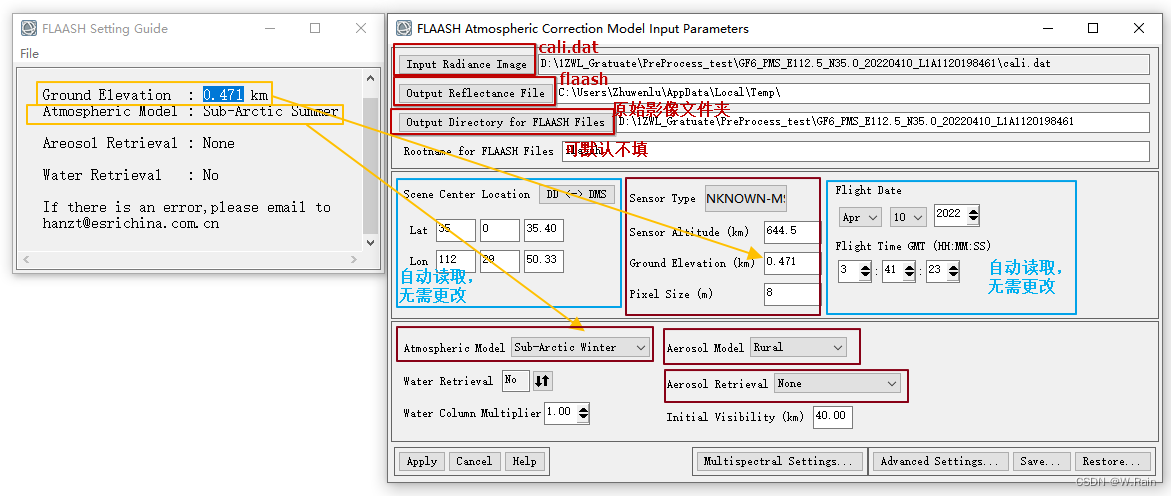

Radiometric Correction—Atmospheric Correcion Module—FLAASH Atmospheric Correcion

参数说明：

Imput Radiance Image: 选择cali.dat（上一步生成的定标文件）

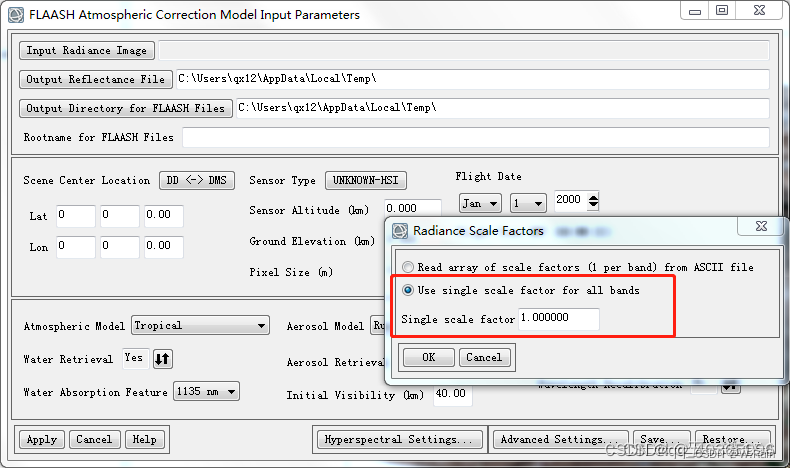

弹出下面小窗口，选择Use single scale factor for all bands，参数设为1.000000。

Output Reflectance File：这是大气校正的结果，放在原始影像文件夹，命名为flaash

Output Directory for Flaash Files：选择原始影像文件夹

Rootname for FLAASH Files：可默认

Sensor Type : UNKNOW

Sensor Altitude ：644.5km

Ground Elevation：将上一步得到的参数填入

Pixel Size：8m

Atmospheric Model：将上一步得到的参数填入

Water Retrieval: No

Water Colum Multiplier：默认

Aerosol Model*：Rural

Aerosol Retrieval：None

Initial Visibility：默认

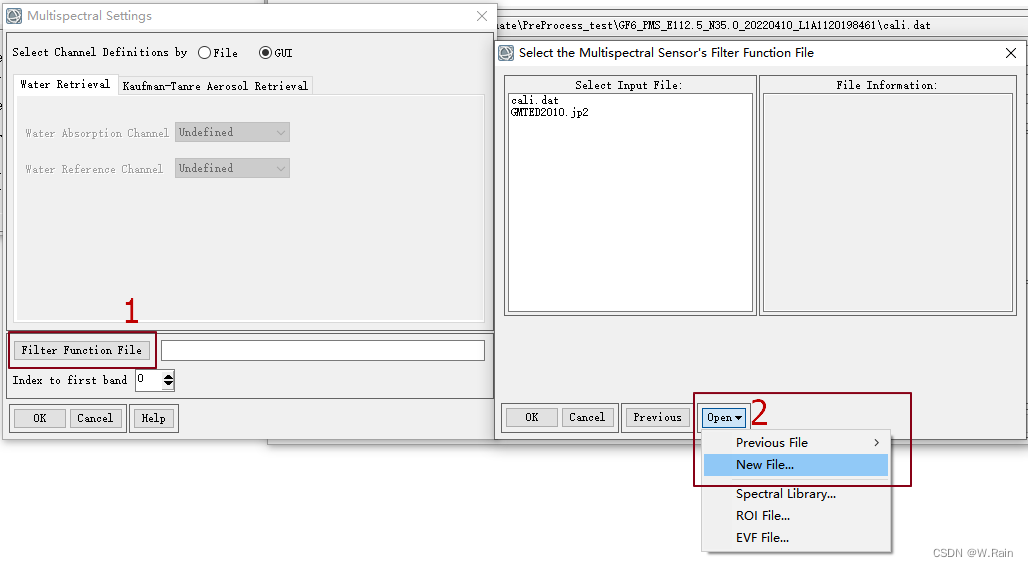

点击Multispectral Settings，在里面设置响应函数

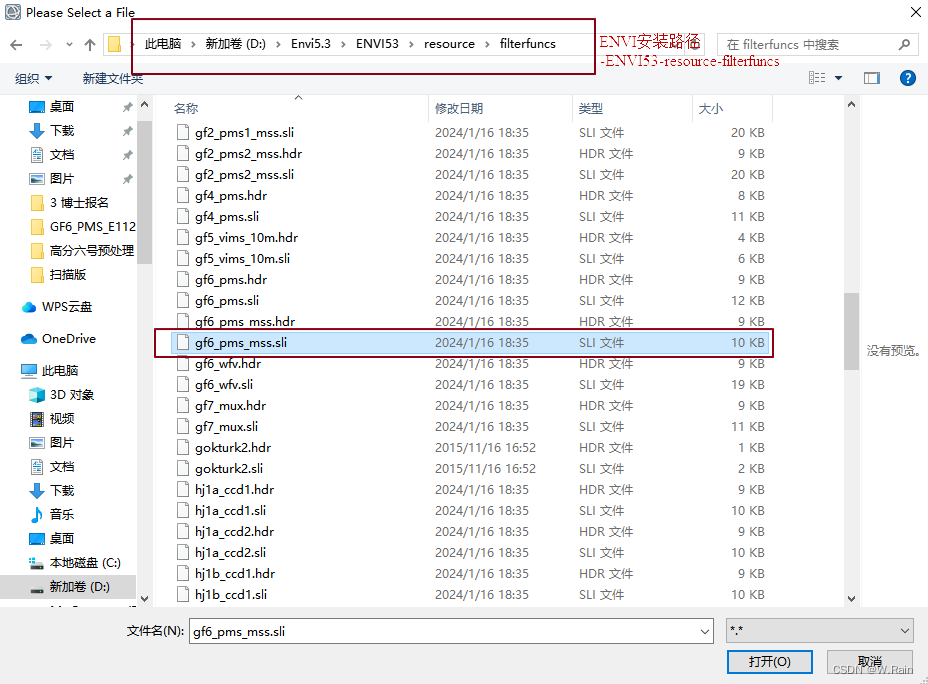

选择gf6.sli文件，

得到如下所示的结果

1.3 正射校正

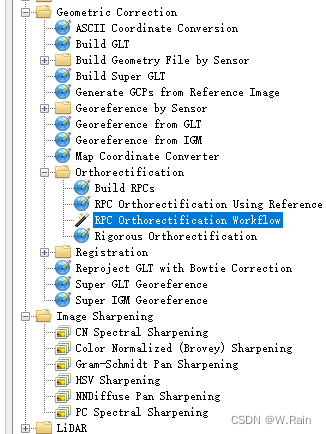

Geometric Correction—Orthorectification—RPC Orthorectification Workflow

输入flaash（大气校正后的文件），其余默认，点击next。

切换到Advanced选项卡：
Image Resampling选择bilinear Convolution
其他参数保持默认；

Export设置输出文件名为multi_rpc.dat，点击Finish。

2. 全色影像

打开影像：File→Open As→China Satellites→GF6，选择PAN.xml文件；

2.1 辐射定标

（与多光谱的处理类似）

Radiometric Correction→Radiometric Calibration

File Selection 中选择待处理影像，点击OK；

Calibration type 确认为Radiance，单击Apply FLAASH Setting，设置输出路径为原始影像文件夹，文件名为pan_cali.dat，点击OK开始执行；

2.2 正射校正

（与多光谱的处理类似，注意分辨率）

Geometric Correction—Orthorectification—RPC Orthorectification Workflow

输入pan_cali.dat（辐射定标后的文件），其余默认，点击next。

切换到Advanced选项卡：
Output Pixel Size：2米
Image Resampling：bilinear Convolution
其他参数保持默认；

Export：设置输出文件名为pan_rpc.dat，点击Finish。

3. 融合

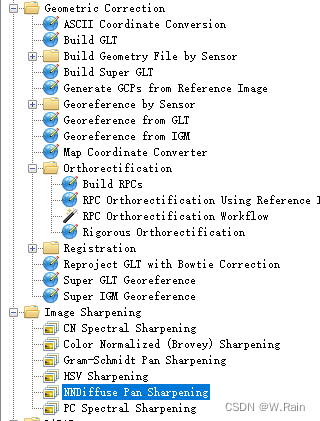

Image Sharpening -> NNDiffuse Pan Sharpening

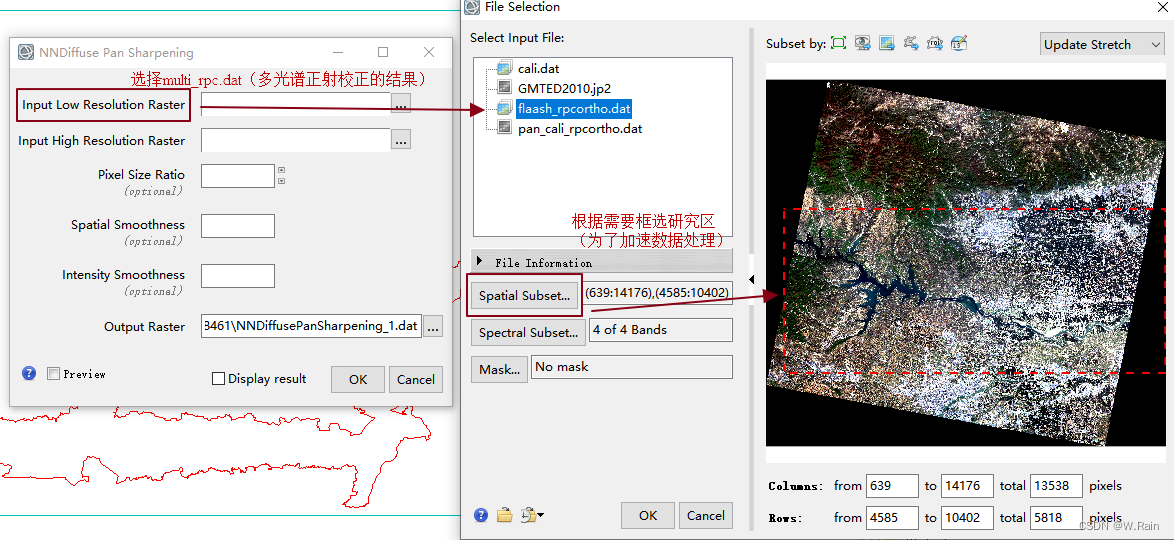

分别输入多光谱影像（multi_rpc.dat）及全色影像（pan_rpc.dat）。为了加速数据处理，可以根据需要框选研究区（见下图）

选择输出路径，文件名设置为fusion.dat，其余默认，点击 OK：

Pixcel Size Ratio：4

其余默认

结语

至此，完成一景高分六号影像的预处理，融合影像（上）与多光谱影像（下）对比如图：
