深入理解Linux网络笔记（一）：内核是如何接收网络包的

本文为《深入理解Linux网络》学习笔记，使用的Linux源码版本是3.10，网卡驱动是Intel的igb网卡驱动

Linux源码在线阅读：https://elixir.bootlin.com/linux/v3.10/source

1、内核是如何接收网络包的

1）、Linux网络收包总览

在TCP/IP网络分层模型里，整个协议栈被分为了物理层、链路层、网络层、传输层和应用层。Liunx内核以及网卡驱动主要实现链路层、网络层和传输层这三层上的功能，内核为更上面的应用层提供socket接口来支持用户进程访问。以Linux的视角看到的TCP/IP网络分层模型如下图所示：

内核和网络设备驱动是通过中断的方式来处理的。当设备上有数据到达时，会给CPU的相关引脚触发一个电压变化，以通知CPU来处理数据。对于网络模块来说，由于处理过程比较复杂和耗时，如果在中断函数中完成所有的处理，将会导致中断处理函数（优先级过高）过度占用CPU，使得CPU无法响应其他设备。因此Linux中断处理函数是分上半部和下半部的。上半部只进行最简单的工作，快速处理然后释放CPU，接着CPU就可以允许其他中断进来。将剩下的绝大部分的工作都放到下半部，可以慢慢、从容处理。2.4以后的Linux内核版本采用的下半部实现方式是软中断，由ksoftirqd内核线程全权处理。硬中断是通过给CPU物理引脚施加电压变化实现的，而软中断是通过给内存中的一个变量赋予二进制值以标记有软中断发生

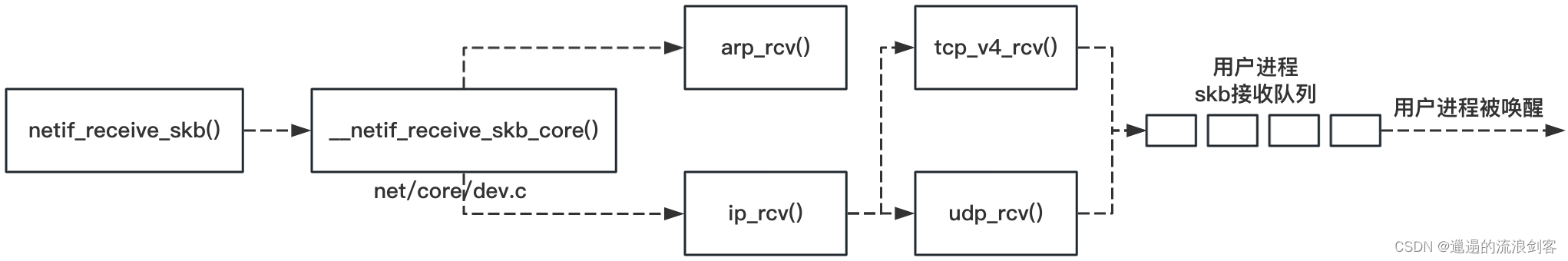

内核收包的路径如下图所示：

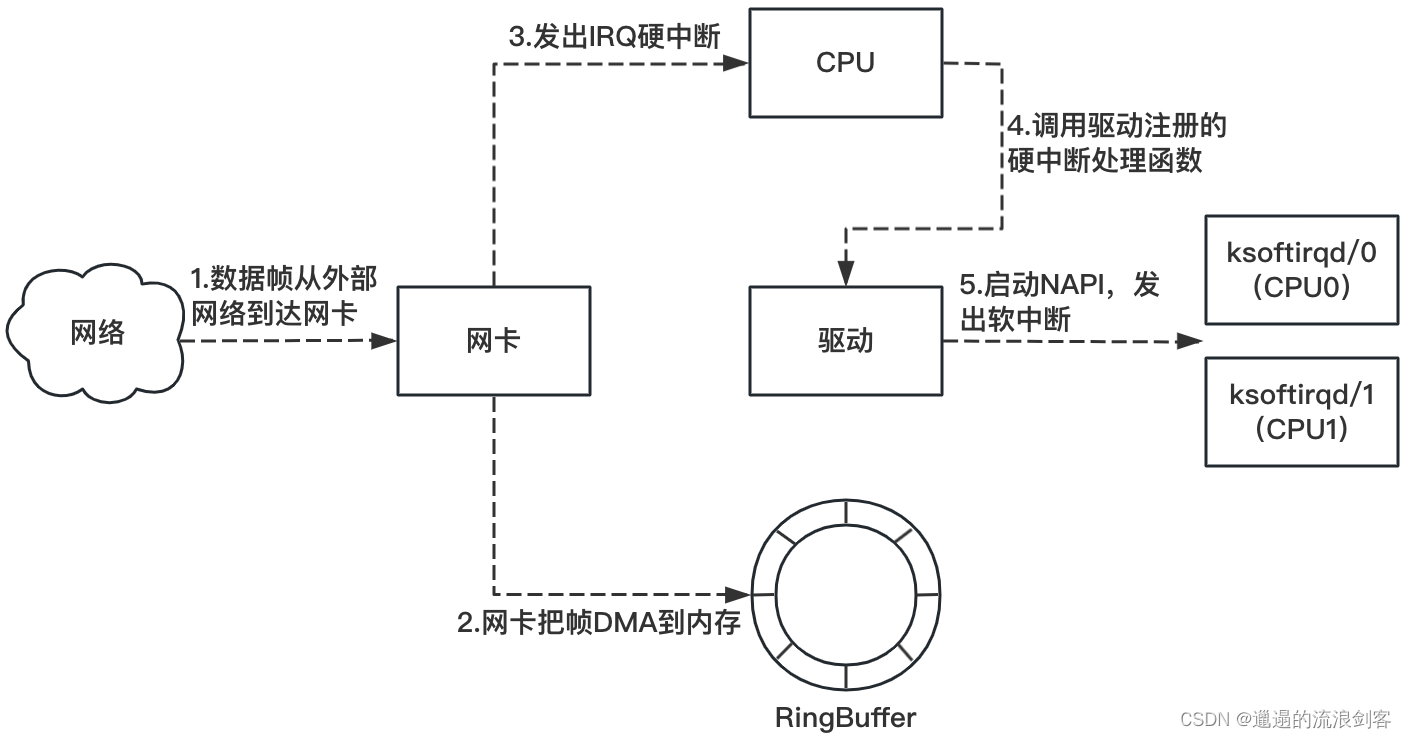

当网卡收到数据以后，以DMA的方式把网卡收到的帧写到内存里，再向CPU发起一个中断，以通知CPU有数据到达。当CPU收到中断请求后，会去调用网络设备驱动注册的中断处理函数。网卡的中断处理函数并不做过多工作，发出软中断请求，然后尽快释放CPU资源。ksoftirqd内核线程检测到有软中断请求到达，调用poll开始轮询收包，收到后交由各级协议栈处理。对于TCP包来说，会被放到用户socket的接收队列中

2）、Linux启动

1）创建ksoftirqd线程

Linux软中断由ksoftirqd内核线程处理，该线程数等于CPU核数

系统初始化的时候会执行到spawn_ksoftirqd（位于kernel/softirq.c）来创建出ksoftirqd线程，执行过程如下图所示：

相关代码如下：

// kernel/softirq.c
static struct smp_hotplug_thread softirq_threads = {
	.store			= &ksoftirqd,
	.thread_should_run	= ksoftirqd_should_run,
	.thread_fn		= run_ksoftirqd,
	.thread_comm		= "ksoftirqd/%u",
};

static __init int spawn_ksoftirqd(void)
{
	register_cpu_notifier(&cpu_nfb);

	BUG_ON(smpboot_register_percpu_thread(&softirq_threads));

	return 0;
}
early_initcall(spawn_ksoftirqd);

当ksoftirqd被创建出来以后，它就会进入自己的线程循环函数ksoftirqd_should_run和run_ksoftirqd。接下来判断有没有软中断需要处理

需要注意，软中断不仅有网络软中断，还有其他类型。Linux内核在interrupt.h定义了所有的软中断类型，如下：

// include/linux/interrupt.h
enum
{
	HI_SOFTIRQ=0,
	TIMER_SOFTIRQ,
	NET_TX_SOFTIRQ, // 网络传输发送软中断
	NET_RX_SOFTIRQ, // 网络传输接收软中断
	BLOCK_SOFTIRQ,
	BLOCK_IOPOLL_SOFTIRQ,
	TASKLET_SOFTIRQ,
	SCHED_SOFTIRQ,
	HRTIMER_SOFTIRQ,
	RCU_SOFTIRQ,
	NR_SOFTIRQS
};

2）网络子系统初始化

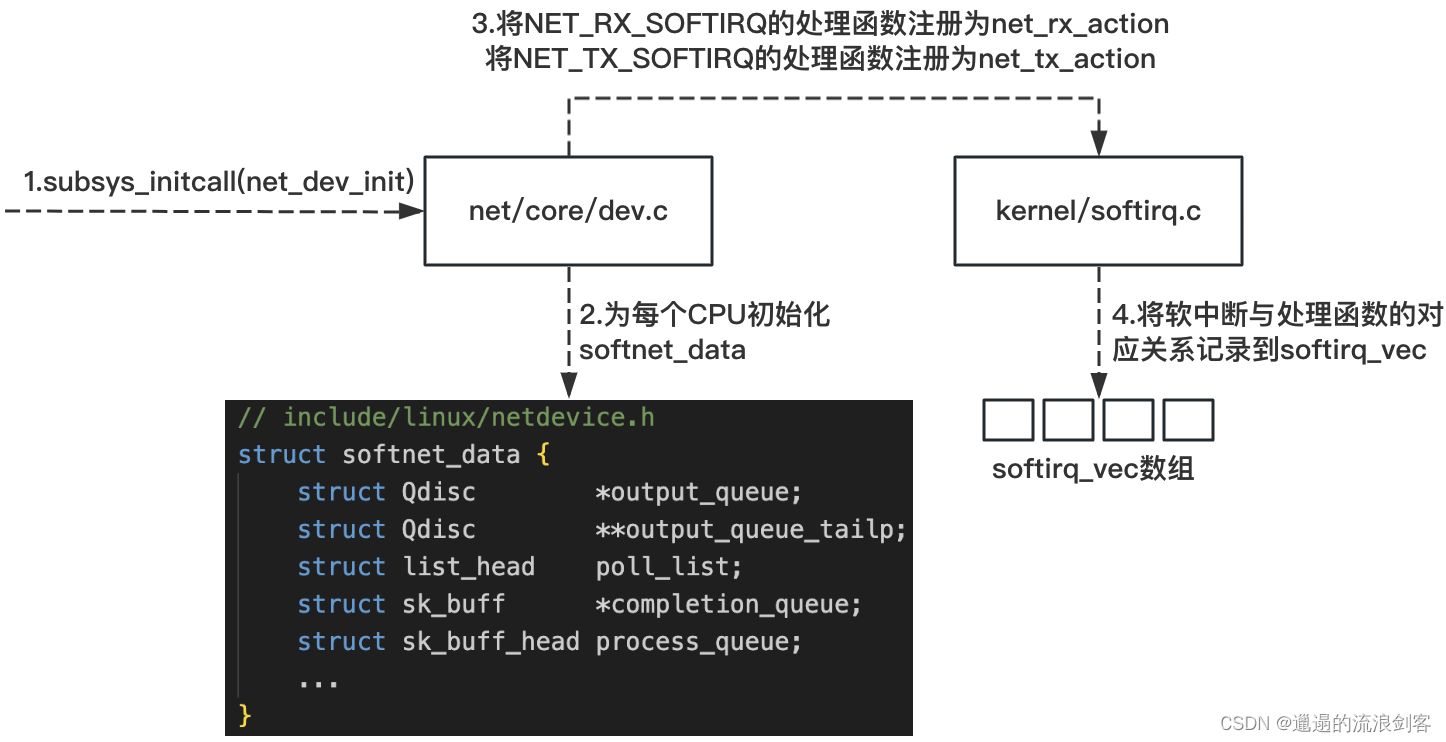

在网络子系统的初始化过程中，会为每个CPU初始化softnet_data，也会为NET_TX_SOFTIRQ和NET_RX_SOFTIRQ注册处理函数，执行过程如下图所示：

Linux内核通过调用subsys_initcall来初始化各个子系统，网络子系统的初始化会执行net_dev_init函数

// net/core/dev.c
static int __init net_dev_init(void)
{
	...
	for_each_possible_cpu(i) {
		struct softnet_data *sd = &per_cpu(softnet_data, i);

		memset(sd, 0, sizeof(*sd));
		skb_queue_head_init(&sd->input_pkt_queue);
		skb_queue_head_init(&sd->process_queue);
		sd->completion_queue = NULL;
		INIT_LIST_HEAD(&sd->poll_list);
		...
	}
	...
	open_softirq(NET_TX_SOFTIRQ, net_tx_action);
	open_softirq(NET_RX_SOFTIRQ, net_rx_action);
	...
}

subsys_initcall(net_dev_init);

在这个函数里，会为每个CPU都申请一个softnet_data数据结构，这个数据结构里的poll_list用于等待驱动程序将其poll函数注册进来，后面讲到“网卡驱动初始化”时可以看到这一过程

另外，open_softirq为每一种软中断都注册一个处理函数。NET_TX_SOFTIRQ的处理函数为net_tx_action，NET_RX_SOFTIRQ的处理函数为net_rx_action。继续跟踪open_softirq后发现这个注册的方式是记录在softirq_vec变量里的。后面讲到“ksoftirqd内核线程处理软中断”时，也会使用这个变量来找到每一种软中断对应的处理函数

// kernel/softirq.c
void open_softirq(int nr, void (*action)(struct softirq_action *))
{
	softirq_vec[nr].action = action;
}

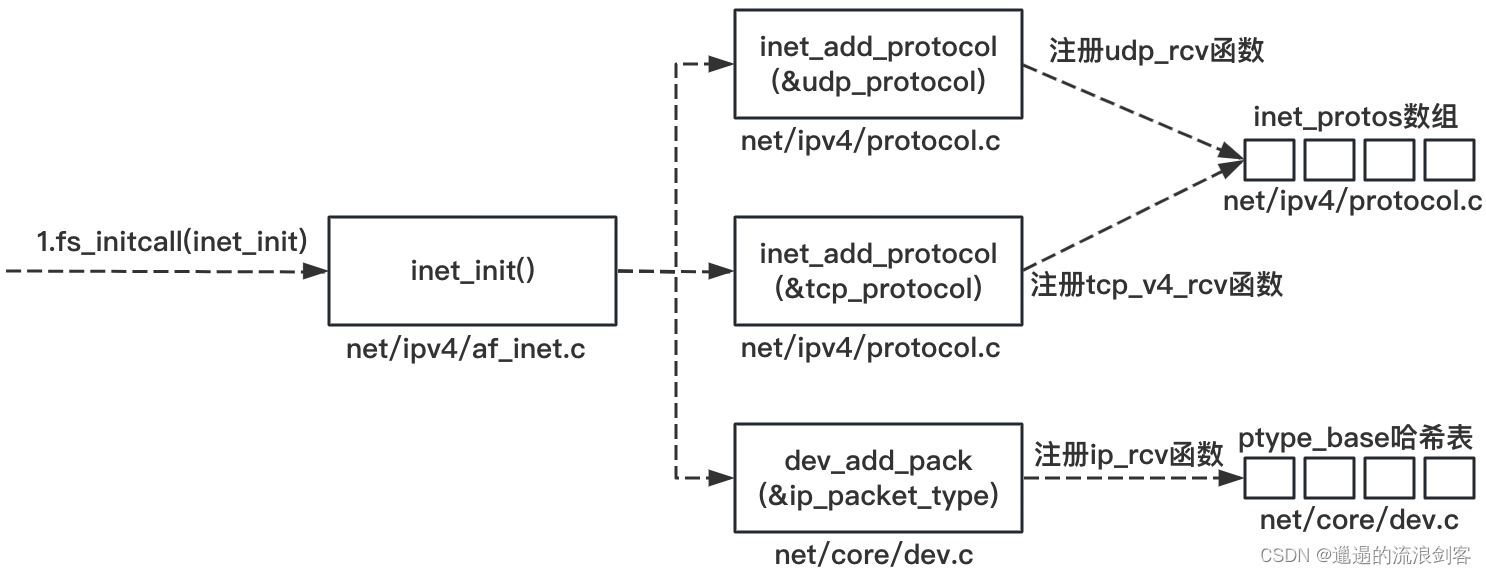

3）协议栈注册

内核实现了网络层的IP协议，也实现了传输层的TCP协议和UDP协议。这些协议对应的实现函数分为是ip_rcv()、tcp_v4_rcv()和udp_rcv()。Linux内核中的fs_initcall和subsys_initcall类似，也是初始化模块的入口。fs_initcall调用inet_init后开始网络协议栈注册，通过inet_init，将这些函数注册到inet_protos和ptype_base数据结构中，如下图所示：

// net/ipv4/af_inet.c
static struct packet_type ip_packet_type __read_mostly = {
	.type = cpu_to_be16(ETH_P_IP),
	.func = ip_rcv,
};

static const struct net_protocol udp_protocol = {
	.handler =	udp_rcv,
	.err_handler =	udp_err,
	.no_policy =	1,
	.netns_ok =	1,
};

static const struct net_protocol tcp_protocol = {
	.early_demux	=	tcp_v4_early_demux,
	.handler	=	tcp_v4_rcv,
	.err_handler	=	tcp_v4_err,
	.no_policy	=	1,
	.netns_ok	=	1,
};

static int __init inet_init(void)
{
	...
	if (inet_add_protocol(&udp_protocol, IPPROTO_UDP) < 0)
		pr_crit("%s: Cannot add UDP protocol\n", __func__);
	if (inet_add_protocol(&tcp_protocol, IPPROTO_TCP) < 0)
		pr_crit("%s: Cannot add TCP protocol\n", __func__);
	...
	dev_add_pack(&ip_packet_type);
	...
}

fs_initcall(inet_init);

从上面的代码中可以看到，udp_protocol结构体中的handler是udp_rcv，tcp_protocol结构体中的handler是tcp_v4_rcv，它们通过inet_add_protocol函数被初始化进来

// net/ipv4/protocol.c
int inet_add_protocol(const struct net_protocol *prot, unsigned char protocol)
{
	if (!prot->netns_ok) {
		pr_err("Protocol %u is not namespace aware, cannot register.\n",
			protocol);
		return -EINVAL;
	}

	return !cmpxchg((const struct net_protocol **)&inet_protos[protocol],
			NULL, prot) ? 0 : -1;
}

inet_add_protocol函数将TCP和UDP对应的处理函数都注册到inet_protos数组中

再看net/ipv4/af_inet.c中的dev_add_pack(&ip_packet_type);这一行，ip_packet_type结构体中的type是协议栈名，func是ip_rcv函数，它们在dev_add_pack中被注册到ptype_base哈希表中

// net/core/dev.c
void dev_add_pack(struct packet_type *pt)
{
	struct list_head *head = ptype_head(pt);
	...
}

static inline struct list_head *ptype_head(const struct packet_type *pt)
{
	if (pt->type == htons(ETH_P_ALL))
		return &ptype_all;
	else
		return &ptype_base[ntohs(pt->type) & PTYPE_HASH_MASK];
}

这里需要记住inet_protos记录着UDP、TCP的处理函数地址，ptype_base存储着ip_rcv()函数的处理地址。后面讲到“ksoftirqd内核线程处理软中断”中会通过ptype_base找到ip_rcv函数地址，进而将IP包正确地发送到ip_rcv()中执行。在ip_rcv中将会通过inet_protos找到TCP或者UDP的处理函数，再把包转发给udp_rcv()或tcp_v4_rcv()函数

4）网卡驱动初始化

每一个驱动程序（不仅仅包括网卡驱动程序）会使用module_init向内核注册一个初始化函数，当驱动程序被加载时，内核会调用这个函数。比如igb网卡驱动程序的代码位于drivers/net/ethernet/intel/igb/igb_main.c中

// drivers/net/ethernet/intel/igb/igb_main.c
static struct pci_driver igb_driver = {
	.name     = igb_driver_name,
	.id_table = igb_pci_tbl,
	.probe    = igb_probe,
	.remove   = igb_remove,
	...
};

static int __init igb_init_module(void)
{
	...
	ret = pci_register_driver(&igb_driver);
	return ret;
}

驱动的pci_register_driver调用完成后，Linux内核就知道了该驱动的相关信息，比如igb网卡驱动的igb_driver_name和igb_probe函数地址等等。当网卡设备被识别以后，内核会调用其驱动的probe方法（igb_driver的probe方法是igb_probe）。驱动的probe方法执行的目的就是让设备处于ready状态。对于igb网卡，函数igb_probe主要执行的操作如下图所示：

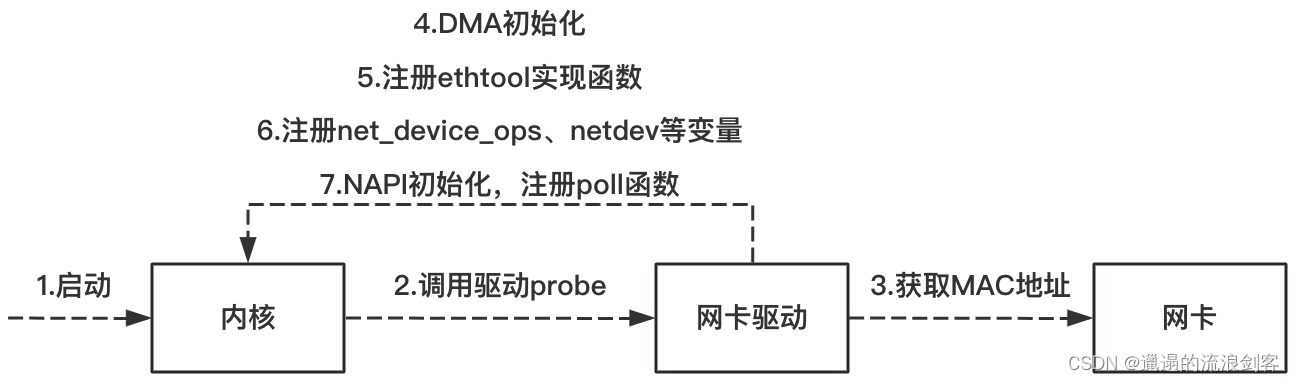

第6步注册net_device_ops用的是igb_netdev_ops变量，其中包含了igb_open，该函数在网卡被启动的时候会被调用

// drivers/net/ethernet/intel/igb/igb_main.c
static const struct net_device_ops igb_netdev_ops = {
	.ndo_open		= igb_open,
	.ndo_stop		= igb_close,
	.ndo_start_xmit		= igb_xmit_frame,
	.ndo_get_stats64	= igb_get_stats64,
	.ndo_set_rx_mode	= igb_set_rx_mode,
	.ndo_set_mac_address	= igb_set_mac,
	.ndo_change_mtu		= igb_change_mtu,
	.ndo_do_ioctl		= igb_ioctl,
	...
};

第7步在igb_probe初始化过程中，还调用到了igb_alloc_q_vector。它注册了一个NAPI机制必需的poll函数，对于igb网卡驱动来说，这个函数就是igb_poll，代码如下：

// drivers/net/ethernet/intel/igb/igb_main.c
static int igb_alloc_q_vector(struct igb_adapter *adapter,
			      int v_count, int v_idx,
			      int txr_count, int txr_idx,
			      int rxr_count, int rxr_idx)
{
	...
	netif_napi_add(adapter->netdev, &q_vector->napi,
		       igb_poll, 64);
	...
}

5）启动网卡

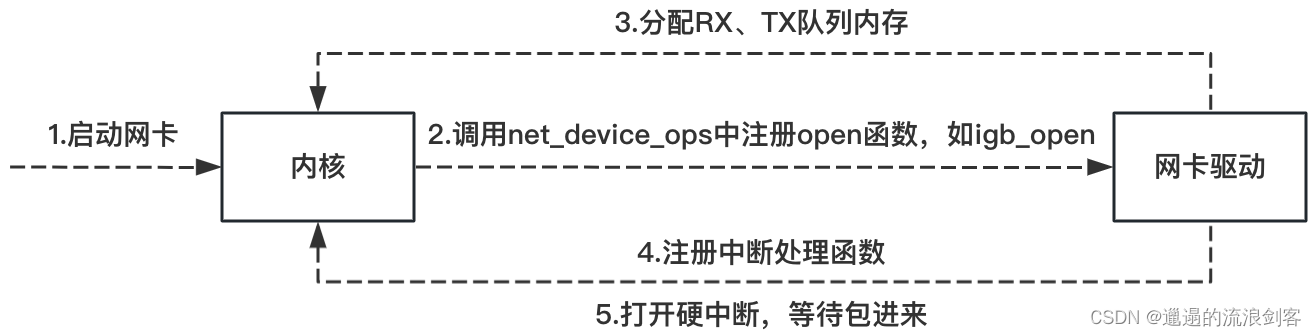

当上面的初始化都完成以后，就可以启动网卡了。在前面“网卡驱动初始化”的部分，驱动向内核注册了struct net_device_ops变量，它包含着网卡启动、发包、设置MAC地址等回调函数的函数指针。当启动一个网卡时，net_device_ops变量中定义的ndo_open方法会被调用。对于igb网卡来说，该函数指针指向的是igb_open方法，它主要执行的操作如下图所示：

代码如下：

// drivers/net/ethernet/intel/igb/igb_main.c
static int __igb_open(struct net_device *netdev, bool resuming)
{
	...
	// 分配传输描述符数组
	err = igb_setup_all_tx_resources(adapter);
	if (err)
		goto err_setup_tx;

	// 分配接收描述符数组
	err = igb_setup_all_rx_resources(adapter);
	if (err)
		goto err_setup_rx;
	...
	// 注册中断处理函数
	err = igb_request_irq(adapter);
	if (err)
		goto err_req_irq;
	...
	// 启动NAPI
	for (i = 0; i < adapter->num_q_vectors; i++)
		napi_enable(&(adapter->q_vector[i]->napi));
	...
}

以上代码中，__igb_open函数调用了igb_setup_all_tx_resources和igb_setup_all_rx_resources。在调用igb_setup_all_tx_resources这一步操作中，分配了RingBuffer，并建立内存和Rx队列的映射关系

// drivers/net/ethernet/intel/igb/igb_main.c
static int igb_setup_all_rx_resources(struct igb_adapter *adapter)
{
	...
	for (i = 0; i < adapter->num_rx_queues; i++) {
		err = igb_setup_rx_resources(adapter->rx_ring[i]);
		...
}

以上代码中，通过循环创建了若干个接收队列

再来看看每一个队列是如何创建出来的

// drivers/net/ethernet/intel/igb/igb_main.c
int igb_setup_rx_resources(struct igb_ring *rx_ring)
{
	...
	// 1.申请igb_rx_buffer数组内存
	size = sizeof(struct igb_rx_buffer) * rx_ring->count;

	rx_ring->rx_buffer_info = vzalloc(size);
	if (!rx_ring->rx_buffer_info)
		goto err;

	// 2.申请e1000_adv_rx_desc DMA数组内存
	rx_ring->size = rx_ring->count * sizeof(union e1000_adv_rx_desc);
	rx_ring->size = ALIGN(rx_ring->size, 4096);

	rx_ring->desc = dma_alloc_coherent(dev, rx_ring->size,
					   &rx_ring->dma, GFP_KERNEL);
	if (!rx_ring->desc)
		goto err;
	// 3.初始化队列成员
	rx_ring->next_to_alloc = 0;
	rx_ring->next_to_clean = 0;
	rx_ring->next_to_use = 0;

	return 0;
	...
}

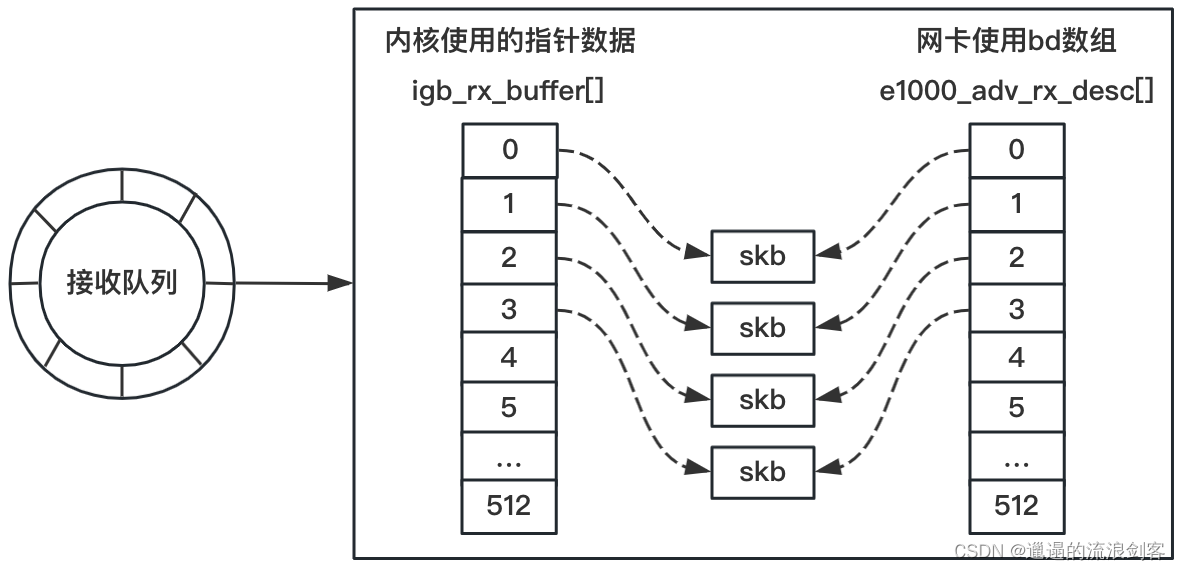

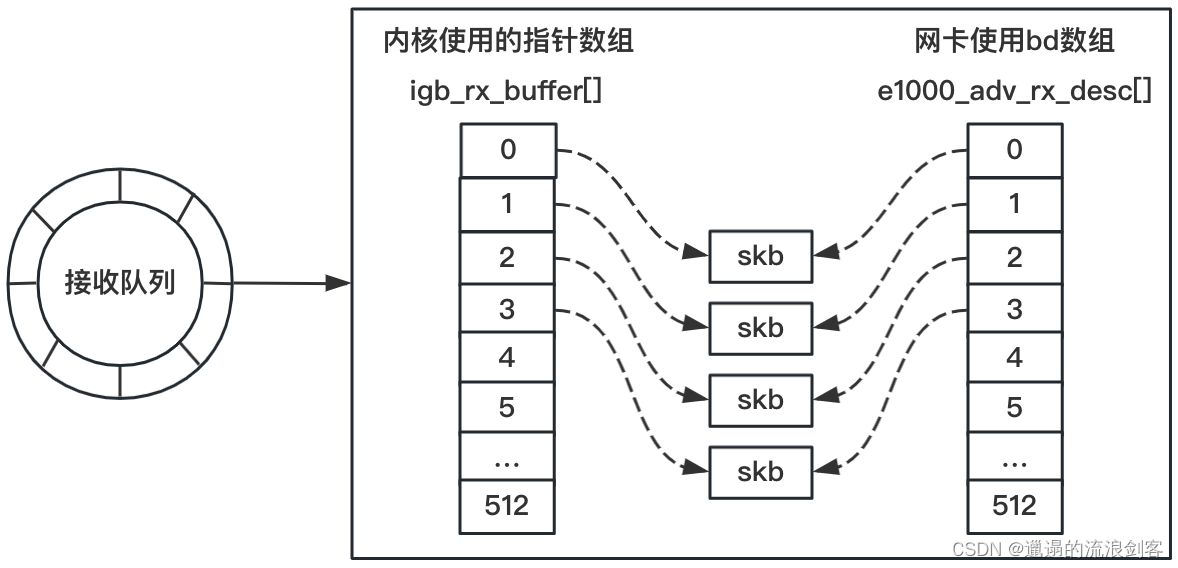

实际上一个RingBuffer的内部不是仅有一个环形队列数组，而是有两个

1. igb_rx_buffer数组：给内核使用，通过vzalloc申请的
2. e1000_adv_rx_desc数组：给网卡硬件使用的，通过dma_alloc_coherent分配

再接着看中断函数是如何注册的，注册过程见igb_request_irq：

// drivers/net/ethernet/intel/igb/igb_main.c
static int igb_request_irq(struct igb_adapter *adapter)
{
	...
	if (adapter->msix_entries) {
		err = igb_request_msix(adapter);
		if (!err)
			goto request_done;
		...
}

static int igb_request_msix(struct igb_adapter *adapter)
{
	...
	for (i = 0; i < adapter->num_q_vectors; i++) {
		...
		err = request_irq(adapter->msix_entries[vector].vector,
				  igb_msix_ring, 0, q_vector->name,
				  q_vector);
		...
}

函数调用顺序为__igb_open => igb_request_irq => igb_request_msix。在igb_request_msix中，对于多队列的网卡，为每一个队列都注册了中断，其对应的中断处理函数是igb_msix_ring。还可以看到，在msix方式下，每个RX队列都有独立的MSI-X中断，从网卡硬件中断的层面就可以设置让收到的包被不同的CPU处理

3）、接收网络数据

1）硬中断处理

首先，当数据帧从网线到达网卡上的时候，第一站是网卡的接收队列。网卡在分配给自己的RingBuffer中寻找可用的内存位置，找到后DMA引擎会把数据DMA到网卡之前关联的内存里，到这个时候CPU都是无感的。当DMA操作完成以后，网卡会向CPU发起一个硬中断，通知CPU有数据到达。硬中断的处理过程如下图所示：

在前面”启动网卡“的部分，讲到了网卡的硬中断注册的处理函数是igb_msix_ring

// drivers/net/ethernet/intel/igb/igb_main.c
static irqreturn_t igb_msix_ring(int irq, void *data)
{
	struct igb_q_vector *q_vector = data;

	igb_write_itr(q_vector);

	napi_schedule(&q_vector->napi);

	return IRQ_HANDLED;
}

其中的igb_write_itr只记录硬件中断频率。顺着napi_schedule调用一路跟踪下去，调用顺序为napi_schedule => __napi_schedule => ____napi_schedule

// net/core/dev.c
static inline void ____napi_schedule(struct softnet_data *sd,
				     struct napi_struct *napi)
{
	list_add_tail(&napi->poll_list, &sd->poll_list);
	__raise_softirq_irqoff(NET_RX_SOFTIRQ);
}

这里可以看到，list_add_tail修改了每个CPU变量softnet_data里的poll_list，将驱动napi_struct传过来的poll_list添加了进来。softnet_data里的poll_list是一个双向列表，其中的设备都带有输入帧等着被处理。紧接着__raise_softirq_irqoff触发了一个软中断NET_RX_SOFTIRQ，这个所谓的触发过程只是对一个变量进行了一次或运算而已

// kernel/softirq.c
void __raise_softirq_irqoff(unsigned int nr)
{
	trace_softirq_raise(nr);
	or_softirq_pending(1UL << nr);
}

// include/linux/interrupt.h
#define or_softirq_pending(x)  (local_softirq_pending() |= (x))

// include/linux/irq_cpustat.h
#define local_softirq_pending() \
	__IRQ_STAT(smp_processor_id(), __softirq_pending)

通过以上代码可以看到，硬中断处理过程真的非常短，只是记录了一个寄存器，修改了一下CPU的poll_list，然后发出一个软中断

2）ksoftirqd内核线程处理软中断

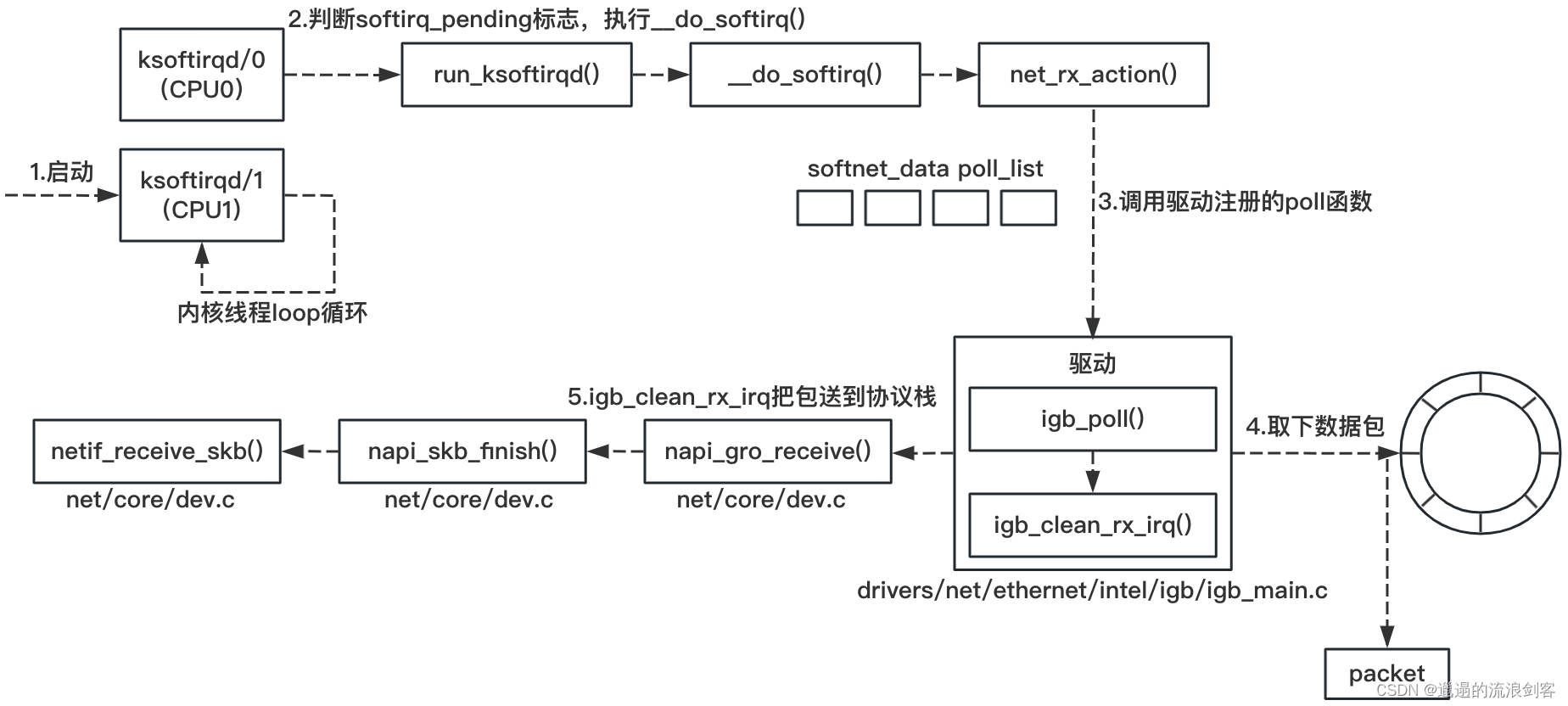

网络包的接收处理过程主要都在ksoftirqd内核线程中完成，软中断都是在这里处理的，流程如下图所示：

在前面“创建ksoftirqd线程”的部分，曾介绍了ksoftirqd中两个线程函数ksoftirqd_should_run和run_ksoftirqd。其中ksoftirqd_should_run函数的代码如下：

// kernel/softirq.c
static int ksoftirqd_should_run(unsigned int cpu)
{
	return local_softirq_pending();
}

// include/linux/irq_cpustat.h
#define local_softirq_pending() \
	__IRQ_STAT(smp_processor_id(), __softirq_pending)

该函数和硬中断中调用了同一个函数local_softirq_pending。使用方式不同在于，在硬中断处理中是为了写入标记，这里只是读取。如果硬中断中设置了NET_RX_SOFTIRQ，这里就能读取到。接下来由内核线程处理函数run_ksoftirqd进行处理：

// kernel/softirq.c
static void run_ksoftirqd(unsigned int cpu)
{
	local_irq_disable();
	if (local_softirq_pending()) {
		__do_softirq();
		...
	}
	local_irq_enable();
}

在__do_softirq中，判断根据当前CPU的软中断类型，调用其注册的action方法：

// kernel/softirq.c
asmlinkage void __do_softirq(void)
{
	...
	do {
		if (pending & 1) {
			unsigned int vec_nr = h - softirq_vec;
			int prev_count = preempt_count();
			...
			trace_softirq_entry(vec_nr);
			h->action(h);
			trace_softirq_exit(vec_nr);
			...
			}
			...
		}
		h++;
		pending >>= 1;
	} while (pending);
	...
}

硬中断中的设置软中断标记，和ksoftirqd中的判断是否有软中断到达，都是基于smp_processor_id()的。这意味着只要硬中断在哪个CPU上被响应，那么软中断也是在这个CPU上处理的

NET_RX_SOFTIRQ的处理函数为net_rx_action

// net/core/dev.c
static void net_rx_action(struct softirq_action *h)
{
	struct softnet_data *sd = &__get_cpu_var(softnet_data);
	unsigned long time_limit = jiffies + 2;
	int budget = netdev_budget;
	void *have;

	local_irq_disable();

	while (!list_empty(&sd->poll_list)) {
		...
		n = list_first_entry(&sd->poll_list, struct napi_struct, poll_list);
		...
		work = 0;
		if (test_bit(NAPI_STATE_SCHED, &n->state)) {
			work = n->poll(n, weight);
			trace_napi_poll(n);
		}

		WARN_ON_ONCE(work > weight);

		budget -= work;
		...
	}
	...
}

函数开头的time_limit和budget是用来控制net_rx_action函数主动退出的，目的是保证网络包的接收不霸占CPU不放，等下次网卡再有硬中断过来的时候再处理剩下的接收数据包。这个函数中剩下的核心逻辑是获取当前CPU变量softnet_data，对其poll_list进行遍历，然后执行到网卡驱动注册的poll函数。对于igb网卡来说，就是igb驱动里的igb_poll函数：

// drivers/net/ethernet/intel/igb/igb_main.c
static int igb_poll(struct napi_struct *napi, int budget)
{
	...
	if (q_vector->tx.ring)
		clean_complete = igb_clean_tx_irq(q_vector);

	if (q_vector->rx.ring)
		clean_complete &= igb_clean_rx_irq(q_vector, budget);
	...
}

在读取操作中，igb_poll的重点工作是对igb_clean_rx_irq的调用

// drivers/net/ethernet/intel/igb/igb_main.c
static bool igb_clean_rx_irq(struct igb_q_vector *q_vector, const int budget)
{
	...
	do {
		...
		/* retrieve a buffer from the ring */
		skb = igb_fetch_rx_buffer(rx_ring, rx_desc, skb);

		/* exit if we failed to retrieve a buffer */
		if (!skb)
			break;

		cleaned_count++;

		/* fetch next buffer in frame if non-eop */
		if (igb_is_non_eop(rx_ring, rx_desc))
			continue;

		/* verify the packet layout is correct */
		if (igb_cleanup_headers(rx_ring, rx_desc, skb)) {
			skb = NULL;
			continue;
		}
		...
		/* populate checksum, timestamp, VLAN, and protocol */
		igb_process_skb_fields(rx_ring, rx_desc, skb);

		napi_gro_receive(&q_vector->napi, skb);
		...
	} while (likely(total_packets < budget));
	...
}

igb_fetch_rx_buffer和igb_is_non_eop的作用就是把数据帧从RingBuffer取下来。skb被从RingBuffer取下来以后，会通过igb_alloc_rx_buffers申请新的skb再重新挂上去

为什么需要两个函数呢？因为有可能数据帧要占用多个RingBuffer，所以是在一个循环里获取的，直到帧尾部。获取的一个数据帧用一个sk_buff来表示。收取完数据后，对其进行一些校验，然后开始设置skb变量的timestamp、VLAN id、protocol等字段。接下来进入napi_gro_receive函数

// net/core/dev.c
gro_result_t napi_gro_receive(struct napi_struct *napi, struct sk_buff *skb)
{
	skb_gro_reset_offset(skb);

	return napi_skb_finish(dev_gro_receive(napi, skb), skb);
}

dev_gro_receive这个函数代表的是网卡GRO特性，可以简单理解成把相关的小包合并成一个大包，目的是减少传给网络栈的包数，有助于减少对CPU的使用量。napi_skb_finish这个函数主要就是调用netif_receive_skb

// net/core/dev.c
static gro_result_t napi_skb_finish(gro_result_t ret, struct sk_buff *skb)
{
	switch (ret) {
	case GRO_NORMAL:
		if (netif_receive_skb(skb))
			ret = GRO_DROP;
		break;
	...
}

在netif_receive_skb中，数据包将被送到协议栈中

3）网络协议栈处理

netif_receive_skb函数会根据包的协议进程处理，假如是UDP包，将包依次送到ip_rcv、udp_rcv等协议处理函数中进行处理，如下图所示：

// net/core/dev.c
int netif_receive_skb(struct sk_buff *skb)
{
	// RPS处理逻辑,先忽略
    ...
	return __netif_receive_skb(skb);
}

static int __netif_receive_skb(struct sk_buff *skb)
{
	int ret;

	if (sk_memalloc_socks() && skb_pfmemalloc(skb)) {
		unsigned long pflags = current->flags;

		current->flags |= PF_MEMALLOC;
		ret = __netif_receive_skb_core(skb, true);
		tsk_restore_flags(current, pflags, PF_MEMALLOC);
	} else
		ret = __netif_receive_skb_core(skb, false);

	return ret;
}

static int __netif_receive_skb_core(struct sk_buff *skb, bool pfmemalloc)
{
	...
	// pcap逻辑,这里会将数据送入抓包点 tcpdump就是从这个入口获取包的
	list_for_each_entry_rcu(ptype, &ptype_all, list) {
		if (!ptype->dev || ptype->dev == skb->dev) {
			if (pt_prev)
				ret = deliver_skb(skb, pt_prev, orig_dev);
			pt_prev = ptype;
		}
	}
	...
	list_for_each_entry_rcu(ptype,
			&ptype_base[ntohs(type) & PTYPE_HASH_MASK], list) {
		if (ptype->type == type &&
		    (ptype->dev == null_or_dev || ptype->dev == skb->dev ||
		     ptype->dev == orig_dev)) {
			if (pt_prev)
				ret = deliver_skb(skb, pt_prev, orig_dev);
			pt_prev = ptype;
		}
	}
	...
}

__netif_receive_skb_core函数中取出protocol，它会从数据包中取出协议信息，然后遍历注册在这个协议上的回调函数列表。ptype_base是一个哈希表，在前面“协议栈注册”的部分提到过。ip_rcv函数地址就是存在着哈希表中的

// net/core/dev.c
static inline int deliver_skb(struct sk_buff *skb,
			      struct packet_type *pt_prev,
			      struct net_device *orig_dev)
{
	...
	return pt_prev->func(skb, skb->dev, pt_prev, orig_dev);
}

pt_prev->func这一行就调用到了协议层注册的处理函数。对于IP包来说，就会进入ip_rcv（如果是ARP包，会进入arp_rcv）

4）IP层处理

再来看看Linux在IP层都做了什么，包又是怎样进一步被送到UDP或TCP处理函数中的。下面是IP层接收网络包的主入口ip_rcv

// net/ipv4/ip_input.c
int ip_rcv(struct sk_buff *skb, struct net_device *dev, struct packet_type *pt, struct net_device *orig_dev)
{
	...
	return NF_HOOK(NFPROTO_IPV4, NF_INET_PRE_ROUTING, skb, dev, NULL,
		       ip_rcv_finish);
	...
}

这里的NF_HOOK是一个钩子函数，就是iptables netfilter过滤。当执行完注册的钩子后就会执行到最后一个参数指向的函数ip_rcv_finish

// net/ipv4/ip_input.c
static int ip_rcv_finish(struct sk_buff *skb)
{
	...
	if (!skb_dst(skb)) {
		int err = ip_route_input_noref(skb, iph->daddr, iph->saddr,
					       iph->tos, skb->dev);
		...
	}
	...
	return dst_input(skb);
	...
}

跟踪ip_route_input_noref后看到它又调用了ip_route_input_mc。在ip_route_input_mc中，函数ip_local_deliver被赋值给了dst.input

// net/ipv4/route.c
static int ip_route_input_mc(struct sk_buff *skb, __be32 daddr, __be32 saddr,
				u8 tos, struct net_device *dev, int our)
{
	...
	if (our) {
		rth->dst.input= ip_local_deliver;
		rth->rt_flags |= RTCF_LOCAL;
	}
	...
}

所以回到ip_rcv_finish中调用的dst_input函数

// include/net/dst.h
static inline int dst_input(struct sk_buff *skb)
{
	return skb_dst(skb)->input(skb);
}

skb_dst(skb)->input(skb)调用的input方法就是路由子系统赋值的ip_local_deliver

// net/ipv4/ip_input.c
int ip_local_deliver(struct sk_buff *skb)
{
	if (ip_is_fragment(ip_hdr(skb))) {
		if (ip_defrag(skb, IP_DEFRAG_LOCAL_DELIVER))
			return 0;
	}

	return NF_HOOK(NFPROTO_IPV4, NF_INET_LOCAL_IN, skb, skb->dev, NULL,
		       ip_local_deliver_finish);
}

static int ip_local_deliver_finish(struct sk_buff *skb)
{
	...
	{
		int protocol = ip_hdr(skb)->protocol;
		const struct net_protocol *ipprot;
		...
		ipprot = rcu_dereference(inet_protos[protocol]);
		if (ipprot != NULL) {
			...
			ret = ipprot->handler(skb);
			...
		}
    ...
	}
	...
}

如协议栈注册部分所讲，inet_protos中保存着tcp_v4_rcv和udp_rcv的函数地址。这里将会根据包中的协议类型选择转发，在这里skb包将会进一步被派送到更上层的协议中（UDP和TCP）

4）、收包小结

首先在开始收包之前，Linux要做许多的准备工作：

• 创建ksoftirqd线程，为它设置好它自己的线程函数，后面由它来处理软中断
• 协议栈注册，Linux要实现需要协议，比如ARP、ICMP、IP、UDP和TCP，每一个协议都会将自己的处理函数注册一下，方便包来了迅速找到对应的处理函数
• 网卡驱动初始化，每个驱动都有一个初始化函数，内核会让驱动也初始化一下。在这个初始化过程中，把自己的DMA准备好，把NAPI的poll函数地址告诉内核
• 启动网卡，分配RX、TX队列，注册中断对应的处理函数

以上是内核准备收包之前的重要工作，当上面这些都准备好之后，就可以打开硬中断，等待数据包的到来了

当数据到来以后，第一个迎接它的是网卡：

• 网卡将数据帧DMA到内存的RingBuffer中，然后向CPU发起中断通知
• CPU响应中断请求，调用网卡启动时注册的中断处理函数
• 中断处理函数几乎没干什么，只发起了软中断请求
• 内核线程ksoftirqd发现有软中断请求到来，先关闭硬中断
• ksoftirqd线程开始调用驱动的poll函数收包
• poll函数将收到的包送到协议栈注册的ip_rcv函数中
• 如果是UDP包，ip_rcv函数将包送到udp_rcv函数中（对于TCP包是送到tcp_rcv_v4）

5）、总结

1）RingBuffer到底是什么，RingBuffer为什么会丢包？

RingBuffer这个数据结构包括igb_rx_buffer环形队列数组、e1000_adv_rx_desc环形队列数组及众多的skb，如下图所示：

网卡在收到数据的时候以DMA的方式将包写到RingBuffer中。软中断收包的时候来这里把skb取走，并申请新的skb重新挂上去。RingBuffer中指针数组是预先分配好的，而skb虽然也会预先分配好，但是在后面收包过程中会不断动态地分配申请

这个RingBuffer是有大小和长度限制的，长度可以通过ethtool工具查看

# ethtool -g eth0
Ring parameters for eth0:
Pre-set maximums:
RX:             4096
RX Mini:        n/a
RX Jumbo:       n/a
TX:             4096
Current hardware settings:
RX:             256
RX Mini:        n/a
RX Jumbo:       n/a
TX:             256

Pre-set maximums指的是RingBuffer的最大值，Current hardware settings指的是当前的设置。从上面代码中可以看到，我的网卡设置RingBuffer最大允许值为4096，目前的实际设置是256

如果内核处理得不及时导致RingBuffer满了，那后面新来的数据包就会被丢弃，通过ethtool或ifconfig工具可以看查是否有RingBuffer溢出发生

# ethtool -S eth0
NIC statistics:
     ...
     rx_fifo_errors: 0
     tx_fifo_errors: 0

rx_fifo_errors如果不为0的话（ifconfig中体现为overruns指标增长），就表示有包因为RingBuffer装不下而被丢弃了

通过ethtool修改RingBuffer大小：

# ethtool -G eth0 rx 4096 tx 4096

这样可以解决偶发的瞬时的丢包，但有个副作用，就是排队的包过多会增加处理网络包的延时

2）网络相关的硬中断、软中断都是什么？

在网卡将数据放到RingBuffer中后，接着就发起硬中断，通知CPU进行处理。不过硬中断的上下文里做的工作很少，将传过来的poll_list添加到了Per-CPU变量softnet_data的poll_list里（softnet_data的poll_list是一个双向列表，其中的设备都带有输入帧等着被处理），接着触发软中断NET_RX_SOFTIRQ

在软中断中对softnet_data的设备列表poll_list进行遍历，执行完卡驱动提供的poll来收取网络包。处理完后会送到协议栈的ip_rcv、udp_rcv、tcp_rcv_v4等函数中

3）Linux里的ksoftirqd内核线程是干什么的？

一台两核的虚拟机上有两个ksoftirqd内核线程。机器上有几个核，内核就会创建几个ksoftirqd线程出来

# ps -ef|grep ksoftirqd
root          14       2  0 07:06 ?        00:00:00 [ksoftirqd/0]
root          23       2  0 07:06 ?        00:00:00 [ksoftirqd/1]

内核线程ksoftirqd包含了所有的软中断处理函数，也包括这里提到的NET_RX_SOFTIRQ。在__do_softirq中根据软中断的类型，执行不同的处理函数。对于软中断NET_RX_SOFTIRQ来说是net_rx_action函数

// kernel/softirq.c
asmlinkage void __do_softirq(void)
{
	...
	do {
		if (pending & 1) {
			unsigned int vec_nr = h - softirq_vec;
			int prev_count = preempt_count();
			...
			trace_softirq_entry(vec_nr);
			h->action(h);
			trace_softirq_exit(vec_nr);
			...
			}
			...
		}
		h++;
		pending >>= 1;
	} while (pending);
	...
}

软中断是在ksoftirqd内核线程中执行的。软中断的信息可以从/proc/softirqs读取

# cat /proc/softirqs
                    CPU0       CPU1
          HI:          3          2
       TIMER:      48664     907787
      NET_TX:         10         10
      NET_RX:       2557       3419
       BLOCK:      19090      14694
    IRQ_POLL:          0          0
     TASKLET:         81         12
       SCHED:      87740     882170
     HRTIMER:          0          0
         RCU:     128543     129736

这里显示了每一个CPU上执行的各种类型的软中断的次数

4）为什么网卡开启多队列能提升网络性能？

现在的主流网卡基本上都是支持多队列的，通过ethtool可以看到当前网卡的多队列情况

# ethtool -l eth0
Channel parameters for eth0:
Pre-set maximums:
RX:             0
TX:             0
Other:          1
Combined:       63
Current hardware settings:
RX:             0
TX:             0
Other:          1
Combined:       8

上述结果表示当前网卡支持的最大队列数是63，当前开启的队列数是8。通过sysfs伪文件系统也可以看到真正生效的队列数

# ls /sys/class/net/eth0/queues/
rx-0  rx-1  rx-2  rx-3  rx-4  rx-5  rx-6  rx-7
tx-0  tx-1  tx-2  tx-3  tx-4  tx-5  tx-6  tx-7

如果想加大队列数，使用ethtool工具：

# ethtool -L eth0 combined 32

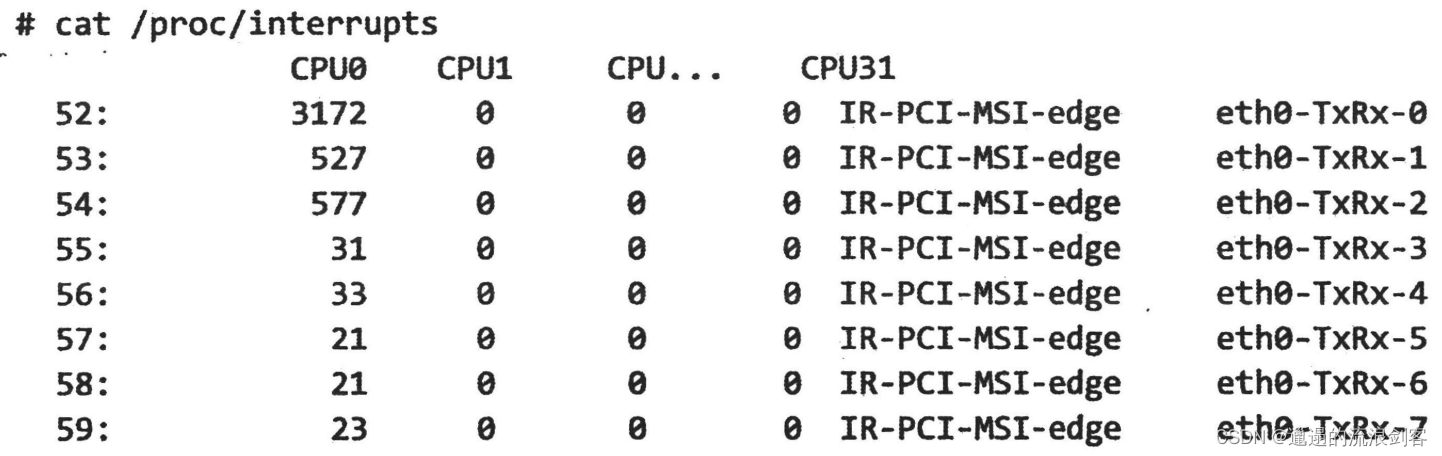

通过/proc/interrupts可以看到该队列对应的硬件中断号

以上内容显示网卡输入队列eth0-Tx-Rx-0的中断号是52，eth0-Tx-Rx-1的中断号是53，总共开启了8个接收队列

通过该中断号对应的smp_affinity可以查看到亲和的CPU核是哪一个

# cat /proc/irq/53/smp_affinity
8

这个亲和性是通过二进制中的比特位来标记的。例如8是二进制的1000，第4位为1，代表的就是第4个CPU核心——CPU3

从以上内容可知，每个队列都会有独立的、不同的中断号。所以不同的队列在将数据收到自己的RingBuffer后，可以分别向不同的CPU发起硬中断通知。而在硬中断的处理中，调用__raise_softirq_irqoff发起软中断的时候，是基于当前CPU核心smp_processor_id的（__raise_softirq_irqoff => or_softirq_pending => local_softirq_pending）

// include/linux/irq_cpustat.h
#define local_softirq_pending() \
	__IRQ_STAT(smp_processor_id(), __softirq_pending)

这意味着哪个核响应的硬中断，那么该硬中断发起的软中断任务就必然由这个核来处理

所以在工作实践中，如果网络包的接收频率高而导致个别核si偏高，那么通过加大网卡队列数，并设置每个队列中断号上的smp_affinity，将各个队列的硬中断打散到不同的CPU上就行了。这样硬中断后面的软中断CPU开销也将由多个核来分担

5）网络接收过程中的CPU开销如何查看？

在网络的接收过程中，主要工作集中在硬中断和软中断上，二者的消耗都可以通过top命令来查看：

# top
top - 08:10:30 up  1:04,  1 user,  load average: 0.07, 0.11, 0.09
Tasks: 186 total,   2 running, 184 sleeping,   0 stopped,   0 zombie
%Cpu(s):  1.4 us,  2.4 sy,  0.0 ni, 96.0 id,  0.0 wa,  0.0 hi,  0.2 si,  0.0 st
MiB Mem :   7933.7 total,   6385.5 free,    576.6 used,    971.6 buff/cache
MiB Swap:   2680.0 total,   2680.0 free,      0.0 used.   7105.4 avail Mem

其中hi是CPU处理硬中断的开销，si是处理软中断的开销，都是以百分比的形式来展示的

如果发现某个核的si过高，那么很有可能你的业务上当前数据包的接收已经非常频繁了，需要通过上面说的多队列网卡配置让其他核参与进来，分担这个核接收包的内核工作量

推荐阅读：

Linux 中断（IRQ/softirq）基础：原理及内核实现（2022）

Linux 网络栈接收数据（RX）：原理及内核实现（2022）

网卡多队列总结（转）
