VIVADO（VHDL语言） FFT IP核简单使用、8点FFT的实现

一、VIVADO FFT IP核的调用、配置和生成

  1. 点击IP Catalog查找到vivado的fft IP核Fast Fourier Transform,双击进入配置界面。
    在这里插入图片描述

  2. 界面介绍，主要分为两大块，左边区域为IP核整体信息介绍部分，右边为详细配置部分。按照自己需求进行配置后可查看左边生成的IP核信息。具体的IP核配置界面介绍和参数分析可查看以下链接中大佬们阐述的内容。
    在这里插入图片描述
    ！！！！！！☟☟☟不懂必看系列☟☟☟！！！！！！
    vivado 的IFFT/FFT IP核的配置及调用
    Vivado中FFT9.1 IP核的使用（1）

看完上面的链接后，可根据自己需求配置IP核
这里有三个需要注意的点：
①：时钟要设置正确，并且仿真或者硬件输入要匹配。如果硬件输入时钟与你的FFT IP核时钟不一致，可以使用MMCM时钟IP核进行转换。仿真时也要记得给对正确的时钟。
②：FFT IP核的复位引脚(ARESETn)最好使用，怎么使用？–把时钟IP核输出的locked引脚赋给FFT的复位引脚，并且在locked引脚为低时给FFT IP核一系列输入引脚均赋予初值。时钟IP核locked引脚代表意义：时钟IP核输出的时钟是否稳定有效，低时不稳定，高时表明时钟IP核输出时钟稳定
③：FFT IP核的输出模式，依据自己需要进行选择，默认为倒序输出，一般选择为自然输出。

二、个人配置示例

还有什么对FFT IP核不懂的均可直接查看官方数据手册，毕竟官方的东西就是牛逼！！
网上找不到可以进入赛灵思官网，搜索pg109。那里有你最需要的东西！！

以我调用的FFT IP核配置供大家参考，我定义的FFT IP核时钟为10MHZ,数据通道个数为1，变换点数N=8，输入数据为16位定点可截断数据，并使用了复位引脚(ARESETn)，输出模式为自然输出模式（Natural Output），以下是配置截图。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

三、个人对IP核的使用，以及引脚含义的理解

  • 首先从FFT IP核引脚分布来分析，大约可分为五大块
    ①：寄存器配置部分（S_AXIS_CONFIG）：它包含三个引脚，分别为TDATA，TREADY，TVALID。配置信息包含在tdata里面，tdata的位宽以及位定义在你配置好IP核后就已经确定，查看IP核信息部分中的IP Symbol栏即可按照正确配置方式在代码中进行寄存器配置。tready，tvaild两兄弟的作用可参考上面链接中详细阐述。

在这里插入图片描述
②：输入数据部分（S_AXIS_DATA）：四个引脚TDATA，TREADY，TVALID，TLAST。首先说的是S_AXIS_DATA_TDATA的位宽是你配置FFT IP核时输入数据位宽的两倍，同样位定义可以在IP Symbol查看，为什么是两倍？因为FFT IP核既可以做顺序运算也可做逆运算→也就是IFFT，意思就是给你准备了虚数部分的位定义。S_AXIS_DATA_TDATA低位为实数部分，高位为虚数部分。在哪里配置？在S_AXIS_CONFIG_TDATA里面配置。TREADY，TVALID两兄弟不说了，TLAST是起到一个输入数据末端指示作用，比如你作8点FFT运算，你要给8个数据给IP核吧，在最后一个数据期间你把TLAST拉高就行了，意思是告诉IP核，这一组的8个数据都给你带过来了，这是最后一个。IP核一验算，整整齐齐8个，就不会找你麻烦了。
③：输出数据部分（M_AXIS_DATA）：输出和输入差不多，使用时将M_AXIS_DATA_TREADY一直拉高即可。
④：时钟和复位（aclk/aresetn）:时钟和复位正常使用，注意事项上面（一、2、②）已经阐述，遇到问题可参考。
⑤：事件报告部分总共七个引脚，具体含义可直接查看手册，一般高有效，主要报告芯片工作状态以及出错情况。

在这里插入图片描述

  • FFT IP核使用说明及注意事项
    ①：**关于复位引脚的使用，建议大家都用上，保证电路稳点可靠。**如上面（一、2、②）所说，复位引脚可使用时钟IP核输出引脚locked作为复位信号，locked为低时，可以使FFT IP核复位；为高时，时钟输出稳定，并且FFT IP核也正常运行。至于赋FFT IP核输入信号的初值，也可以在locked为低时赋值，这样保证输入信号也达到一个初始化的稳定状态。
    ②：FFT IP核输入数据赋值：当IP核的S_AXIS_DATA_TREADY引脚拉高时，表示核本身已经准备好接收数据，这时，你把S_AXIS_DATA_TDATA拉高N个时钟周期来传N个数据，并同时在每个时钟里都塞入数据，到达数据输入终点时的最后一个数据传输时钟里将S_AXIS_DATA_TDATA拉高一个时钟周期，即完成数据输入。
    ③：始终均可拉高的引脚：S_AXIS_CONFIG_TVALID，S_AXIS_DATA_TREADY。别问，问就是不知道。

四、收获仿真

  • 我的是8个点的FFT IP核，输入数据简单点，就弄了序列X=[1,2,3,4,5,6,7,8];
    matlab的fft数据如下：

在这里插入图片描述

  • 我的仿真结果如下：
    输入为8点数据，分别为1-8，使用的是ROM IP核输出的，有关ROM IP核的使用请自行学习，也很简单哦！
    输出自然也为8点，我的FFT IP核输出的是32位数据，低16位为实部，高16位为实部，程序中我已分开输出。
    整体波形
    重点：FFT输入数据波形

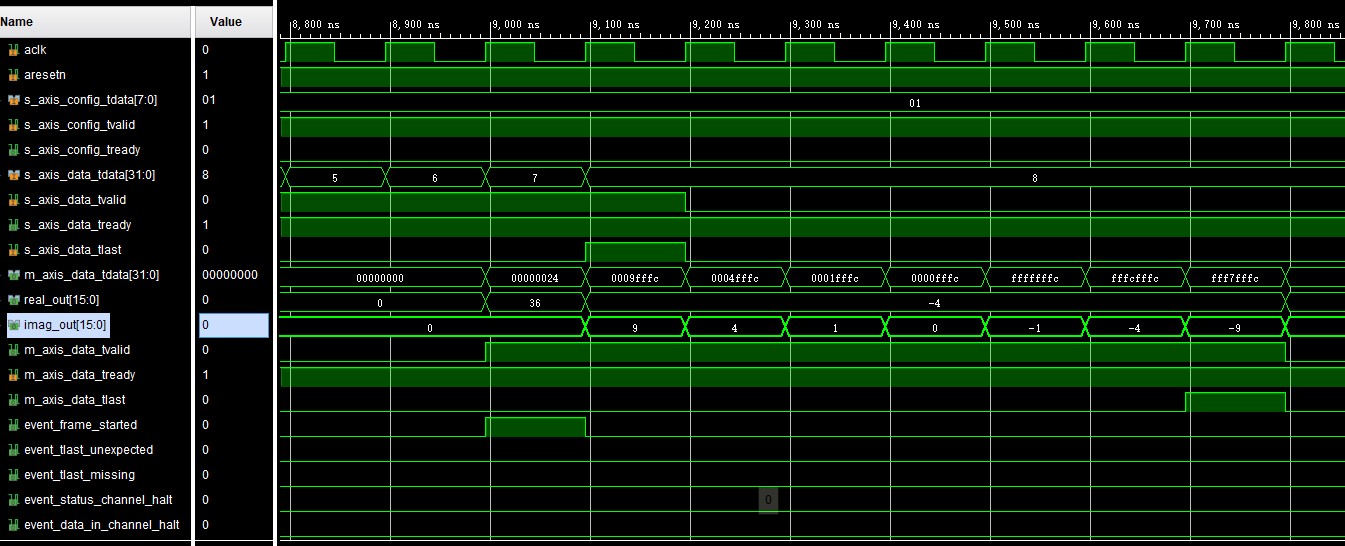

    重点：FFT输入、输出数据波形
    ![重点：real_out:输出数据实部、imag_out:输出数据虚部

五、总结

  • 关于实现代码：希望大家都能从理论上论证学习再到实操实践，自己动手远比拿着别人的结果看一看会收获得多。这里附上vivado VHDL语言的工程文件，有需要的可以下载！
    VIVADO VHDL 8点FFT的简单实现project文件
  • 此文章介绍的FFT IP核内容有限，还不够详细！帮助自己总结，也希望能稍微帮到你们一点，网上论坛和博客中均含有使用FFT IP核的类似文章，我也是一边看网上实操加上看官网提供的IP核数据手册-pg109(这玩意是最准确有效的法宝)才慢慢摸索出来的，不是很难，但也绝非容易。
  • 再强调一下，迷茫的时候大家根据需求多看数据手册，看懂了就没太大问题了。
  • 怕大家没看到，这两篇链接再放出来一下，很好的文章。
    vivado 的IFFT/FFT IP核的配置及调用
    Vivado中FFT9.1 IP核的使用（1）
  • 最后，欢迎大家指正讨论！哔哔完*&……￥撒花✿✿ヽ(°▽°)ノ✿！
