AT89C52单片机的重要知识图

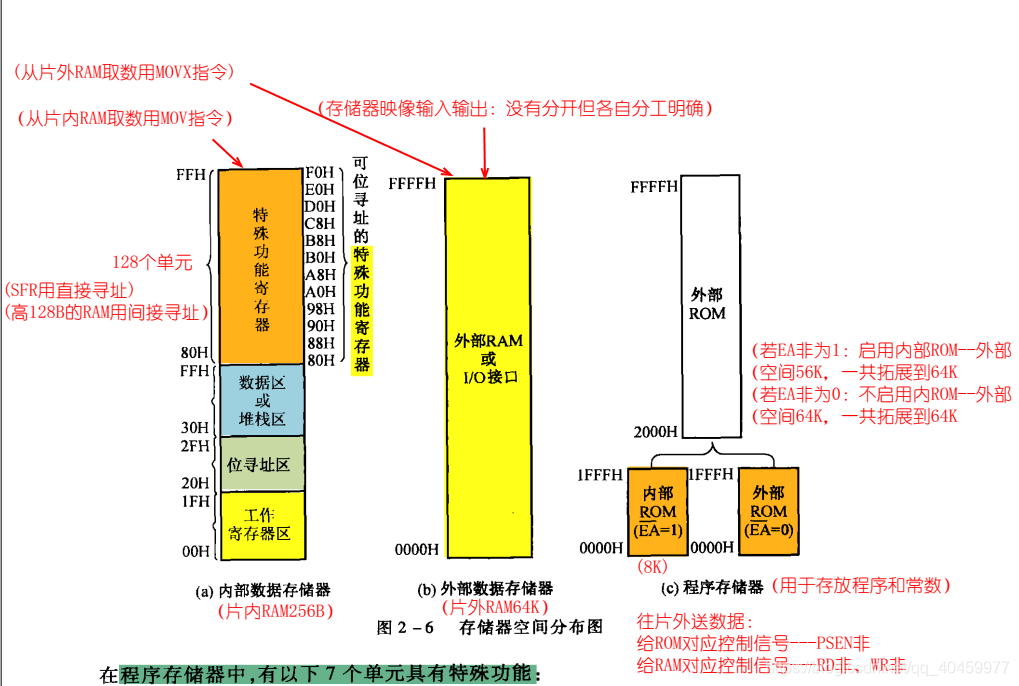

• 存储器空间分布图

·

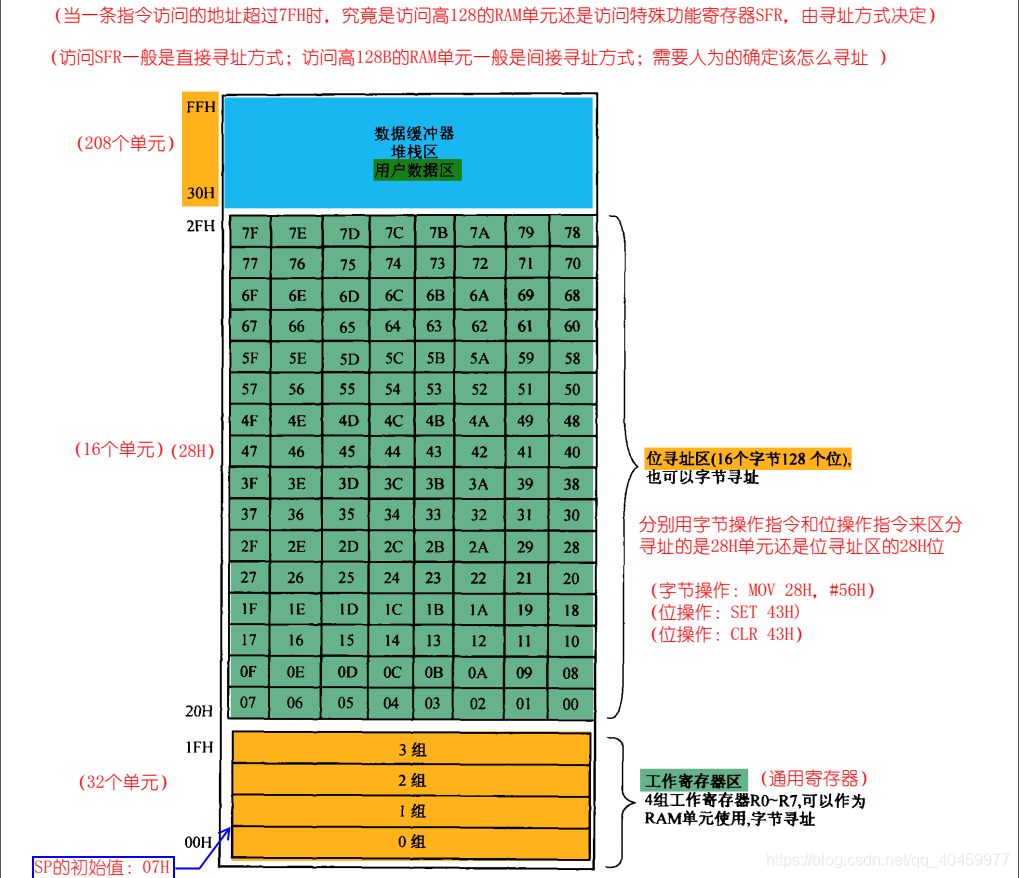

• 内部RAM分布图

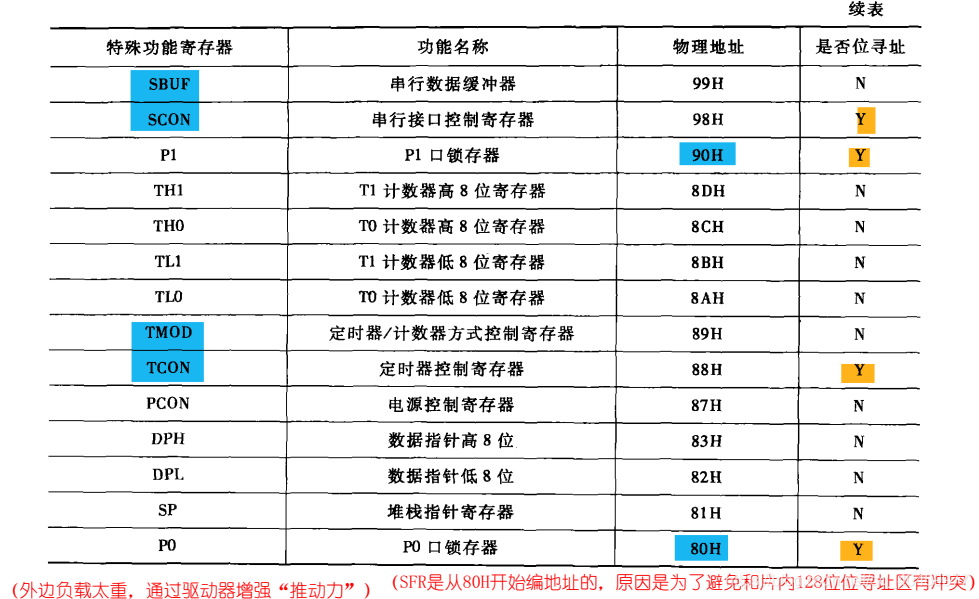

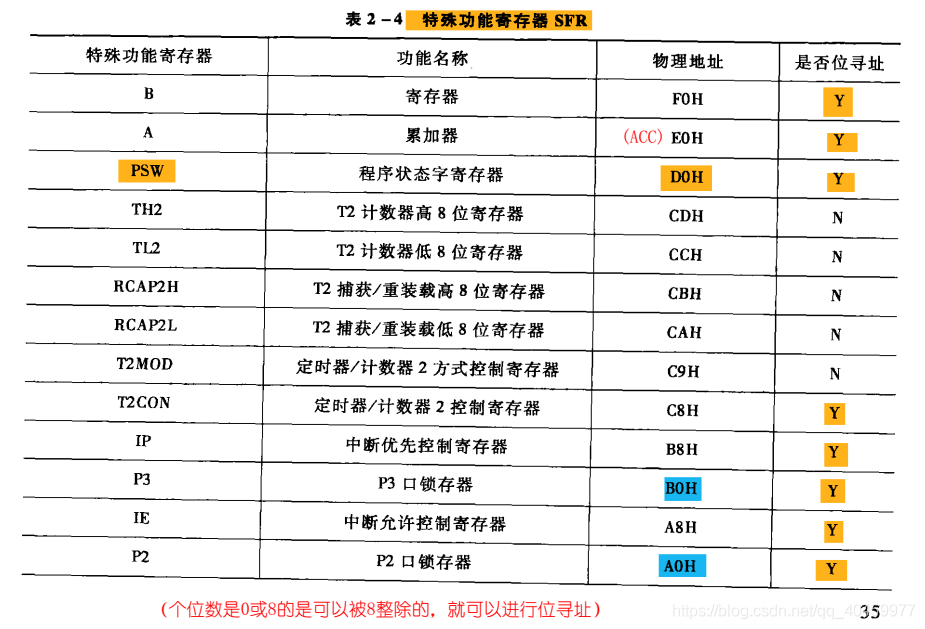

• 所以的特殊功能寄存器SFR

• SFR的复位值

• PSW程序状态字寄存器

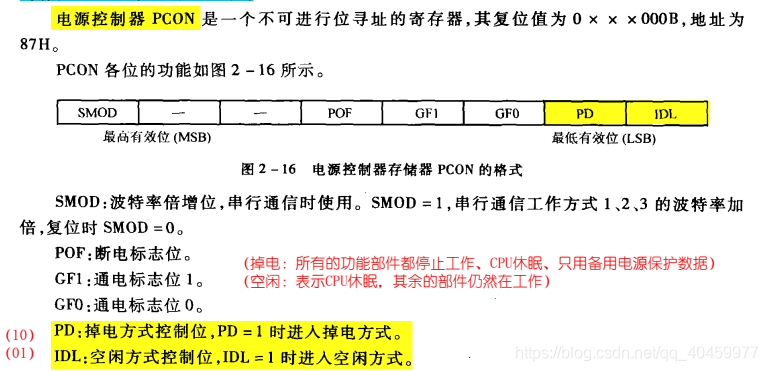

• 电源控制寄存器PCON

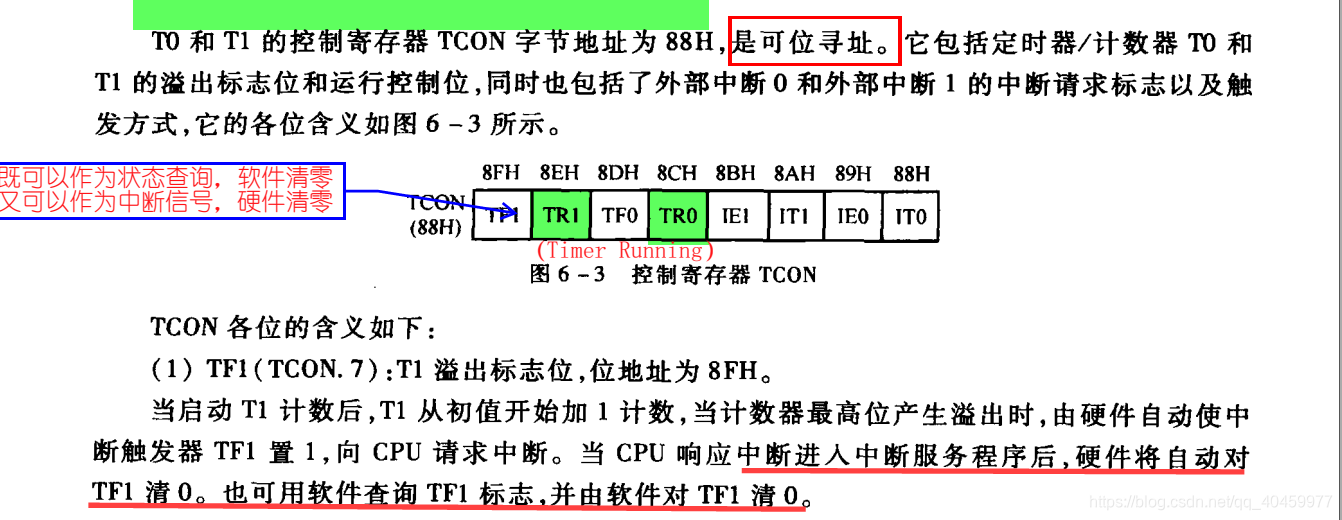

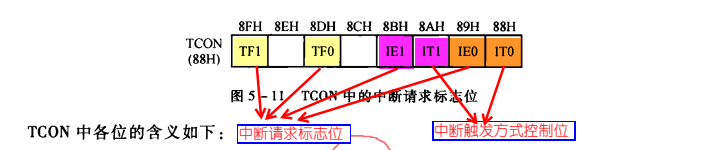

• TCON（Timer Control）：主要是定时/计数器的中断标志控制和外部中断控制

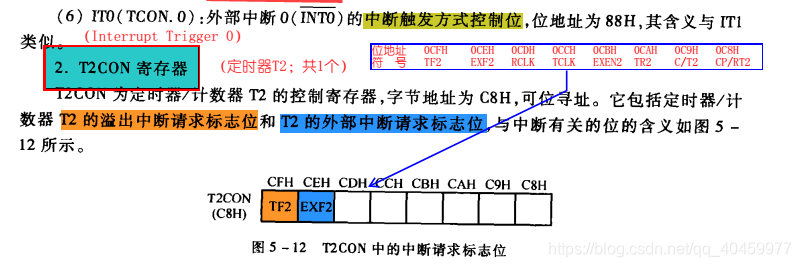

• T2CON

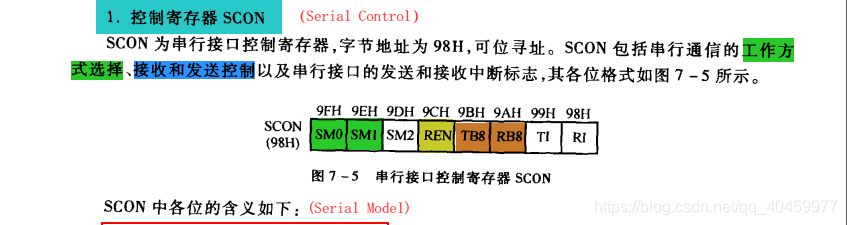

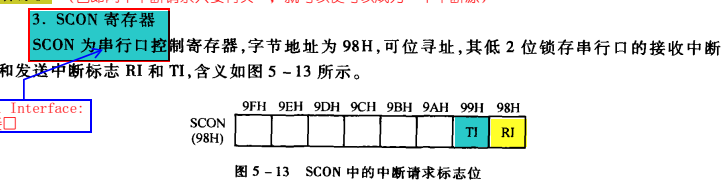

• SCON（Serial Control）：主要是串口的工作方式及串口中断控制

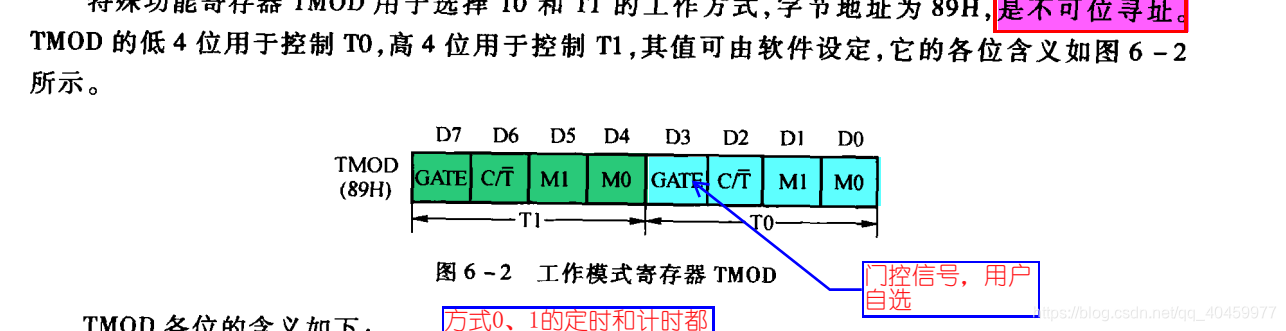

• TMOD（Timer Model）:主要是定时/计数器的模式控制

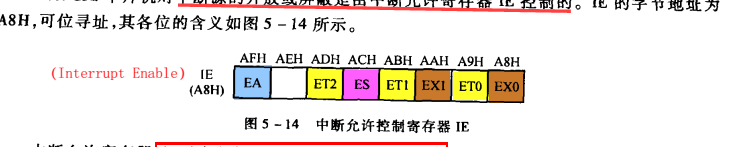

• IE（Interrupt Enable）

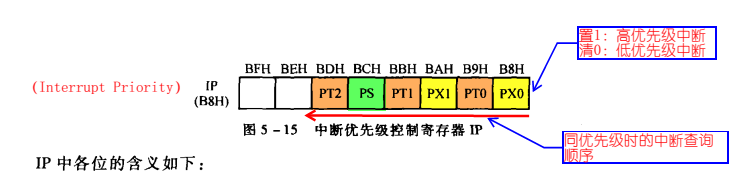

• IP(Interrupt Priority)

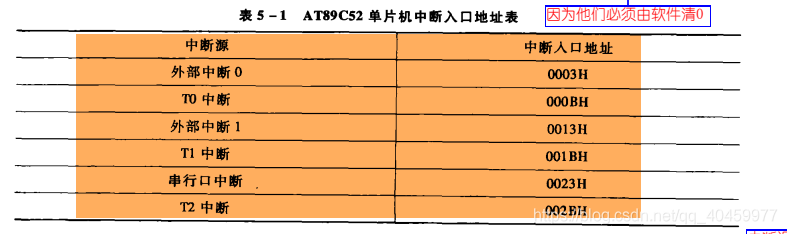

• 中断地址入口

• 单片机的时序关系

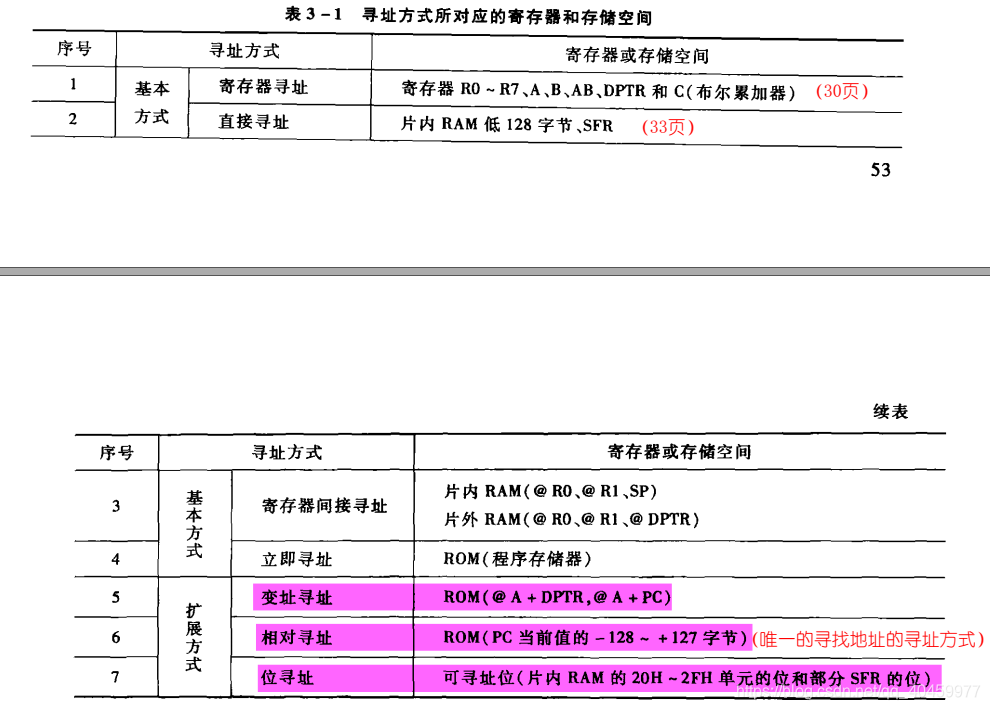

• 不同寻址方式的寻址空间

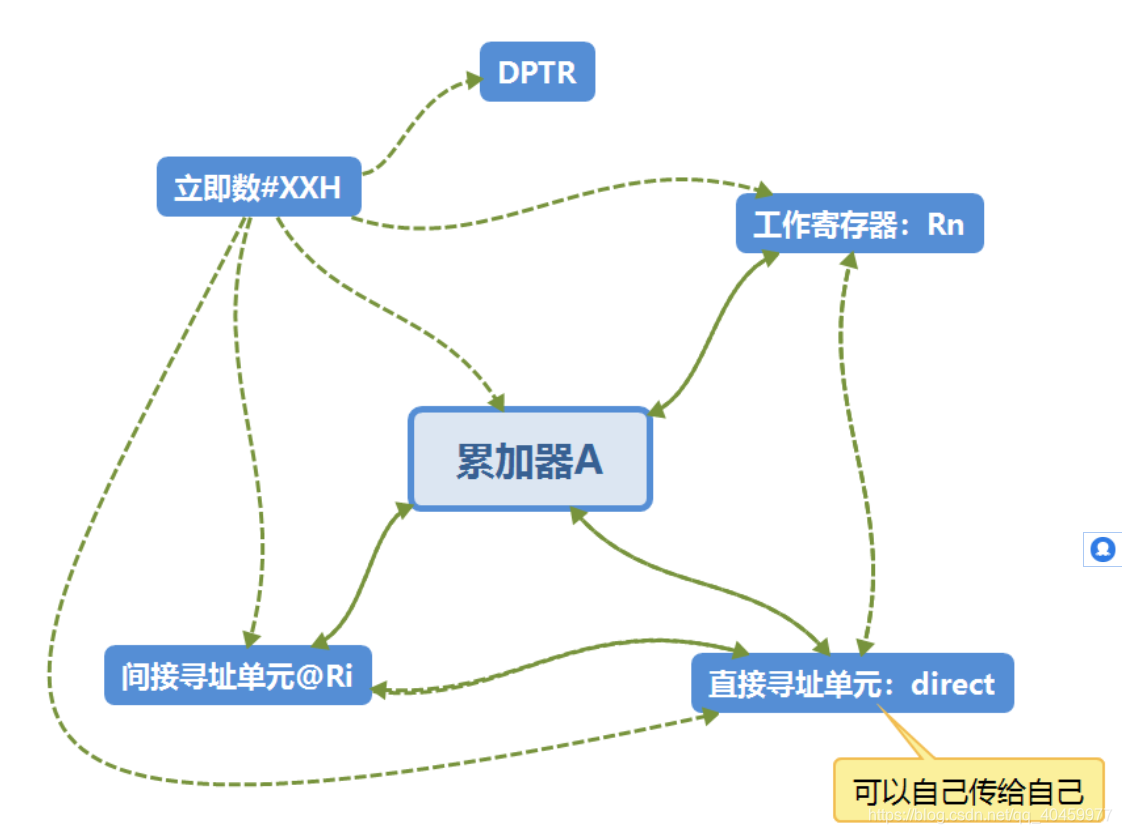

片内RAM和SFR的寻址方式所存在的数据传输图

• 总结起来就一句话
  • 不能同时出现Rn和Rn、@Ri和@Ri、Rn和@Ri的组合

• 数据交换指令XCH 目的操作数必须是A
• 加法运算指令ADD\ADDC 目的操作数必须是A
• 减法运算指令SUBB 目的操作数必须是A
• 循环位移只能对A进行循环位移
• 对A进行8位的取反和清零
• 与、或、异或遵循4+2原则
  • 4（以A为第一操作数）
  • 2（direct,A;   direct,#data）

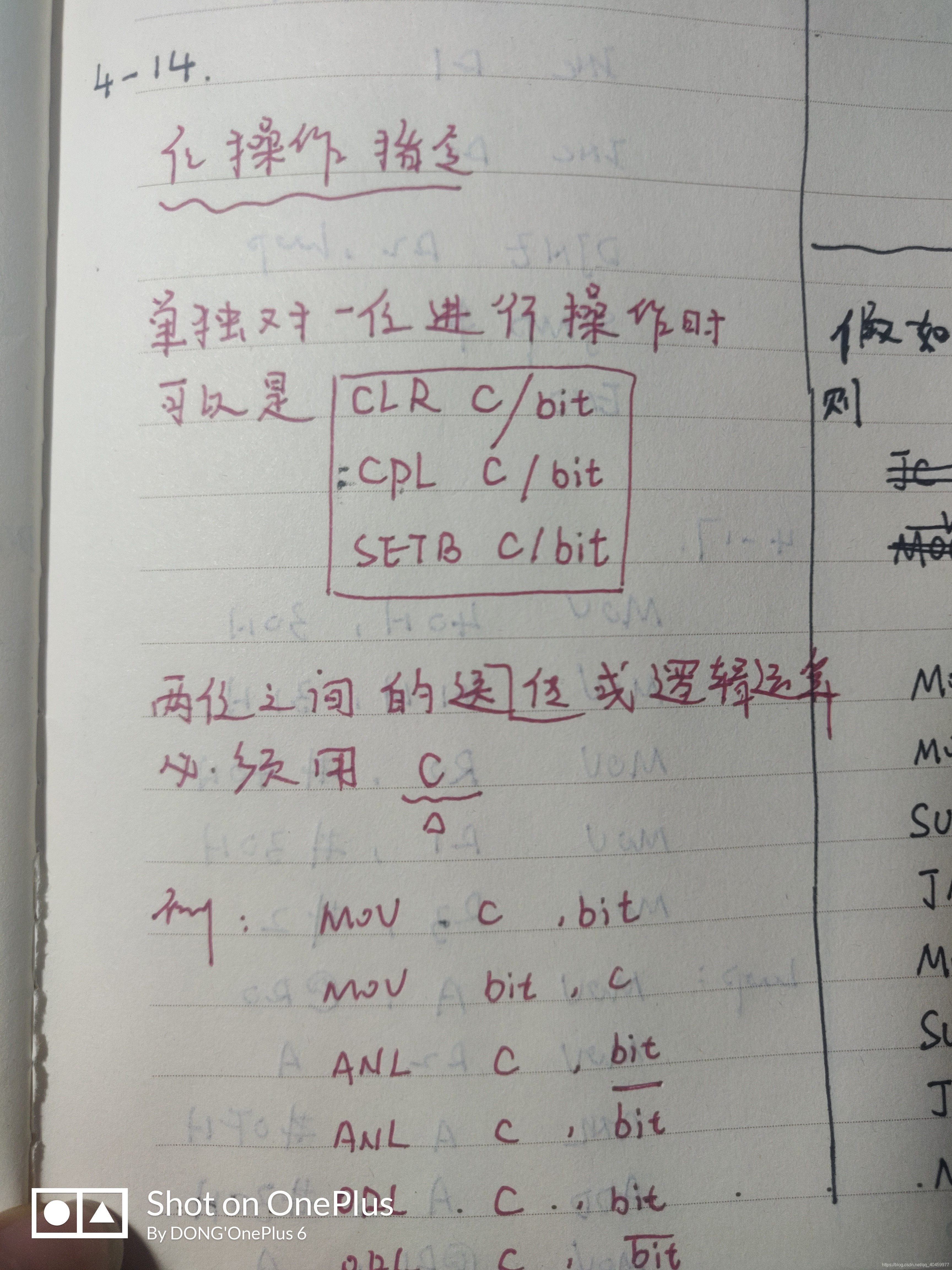

• 位操作指令
  • 两个位之间的数据传递和逻辑运算必须用布尔累加器C

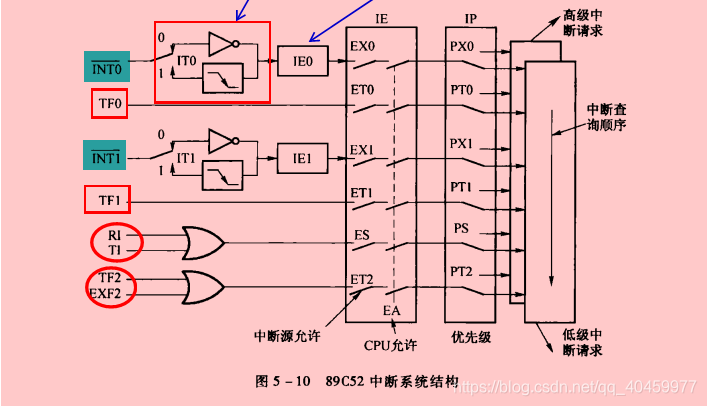

• 中断系统结构图

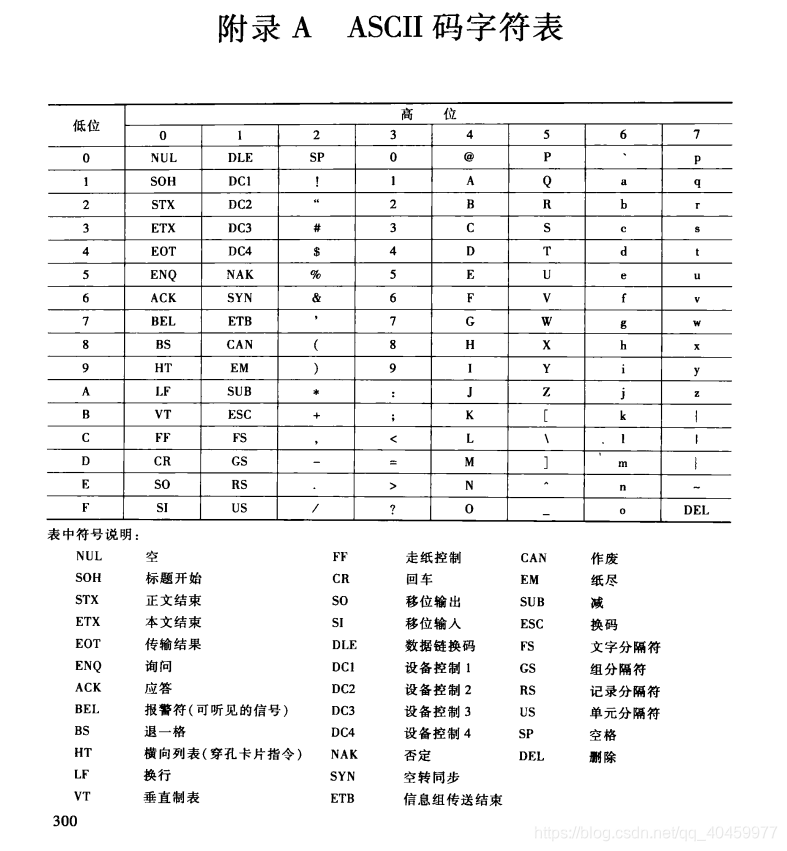

• ASCII码字符表

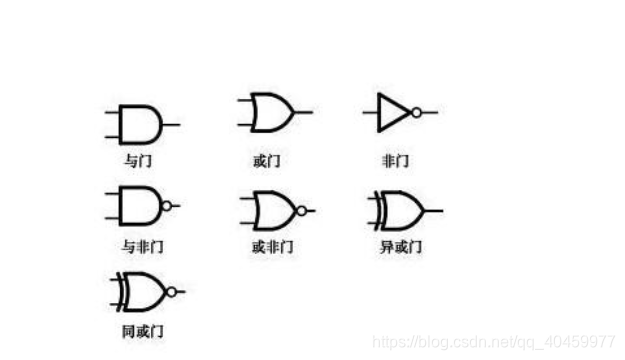

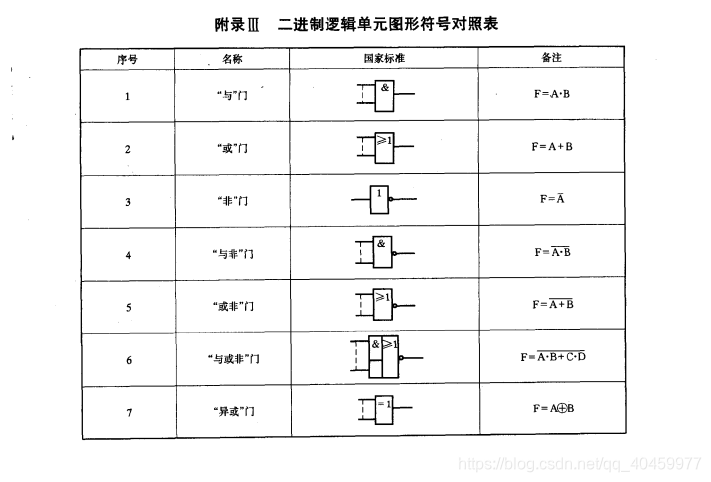

• 二进制逻辑单元图形符号表

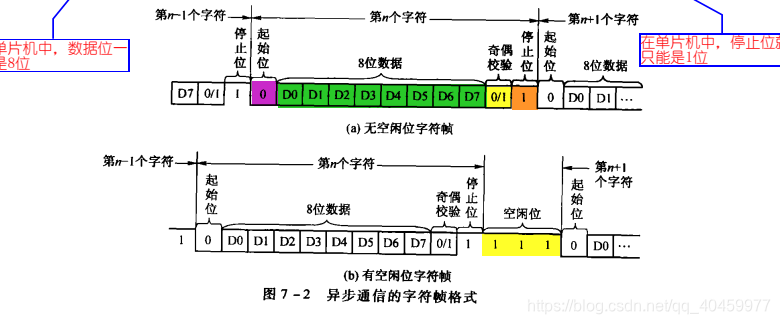

• 异步通信的字符帧格式

• 同步通信的字符帧格式

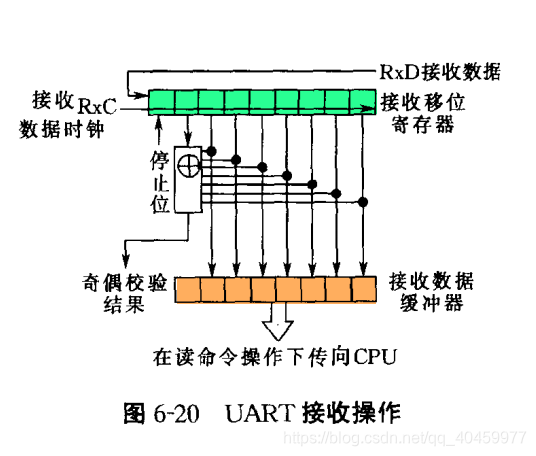

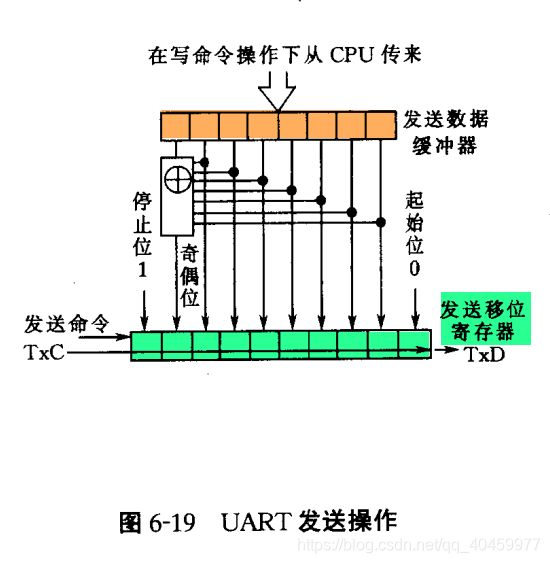

• UART接收/发送操作示意图
