拜占庭——拱形穹顶结构（一）

本系列文章将介绍古代建筑中存在的拱形以及穹顶结构，探索古人的智慧创造。后续还会介绍很多地方的建筑，诸如拜占庭，埃及，亚美尼亚等等，欢迎关注。

公众号： AI知识物语 B站：出门吃三碗饭

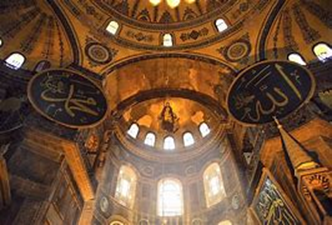

拜占庭建筑集合了古希腊，古罗马，波斯，两河以及亚美尼亚等地区的文化，结合本地特色，其突出体现在将穹顶支撑在独立支柱上的独特结构方法。比如圣索菲亚大教堂。

接下来，我们一一来了解，

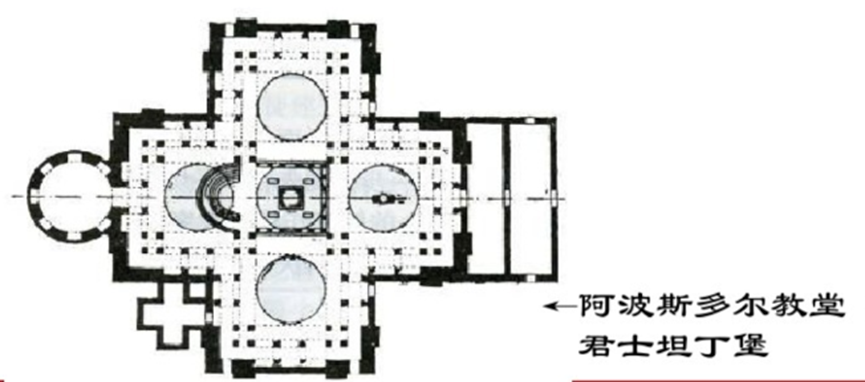

如图为一个希腊十字式布局的拜占庭风格建筑，其以一个大穹顶为中心，作为统率整个建筑的核心，在大穹顶的四周，搭配一些小穹顶或其他结构，形成统一的布局，这种设计强调了建筑的对称性和空间的层次感。

拜占庭建筑的主要组成部分

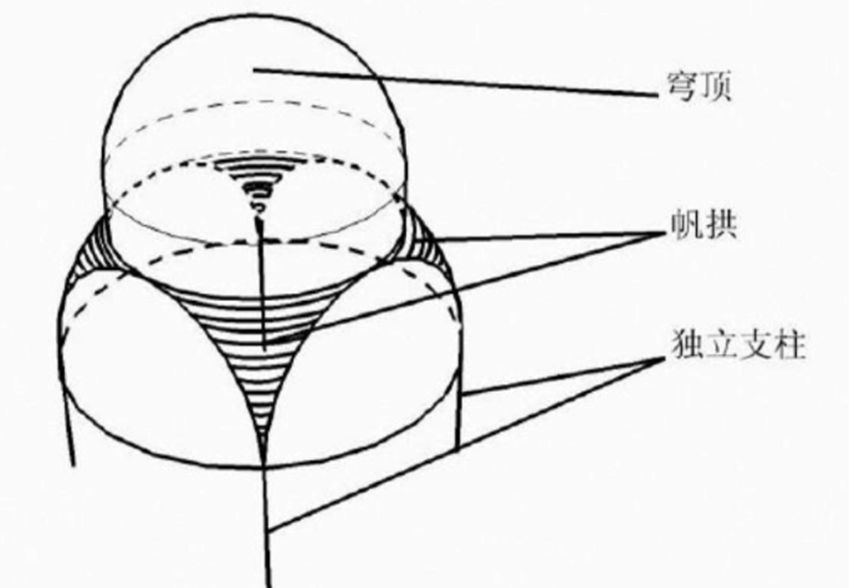

如图，拜占庭建筑主要由穹顶，帆拱以及独立支柱组成，
帆拱（Pendentive）:帆拱是一种特殊的结构，用于在方形平面上支撑圆形穹顶。
具体构造方式：
将券顶（拱形顶）做水平切口，使其与四边的墙体形成交界面。
切口之间的四个球面三角形部分用于过渡，将方形底座转换为圆形基座，以支撑穹顶。

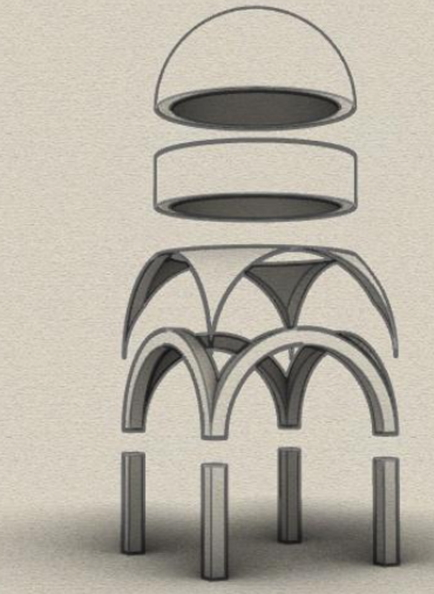

柱墩（Piers）：四个独立的柱墩支撑整个结构，减少了承重墙的使用，使内部空间更加开放。
拱券（Arches）：在四个柱墩之间搭建拱券，形成支撑框架。（每2根柱子间连接的弯曲部分，类似于门的形状）
帆拱（Pendentives）：在拱券之间填充四个球面三角形结构（帆拱），它们将方形底座转换为圆形基座。
穹顶（Dome）：最终在帆拱之上砌筑穹顶，使其稳定地覆盖整个空间。

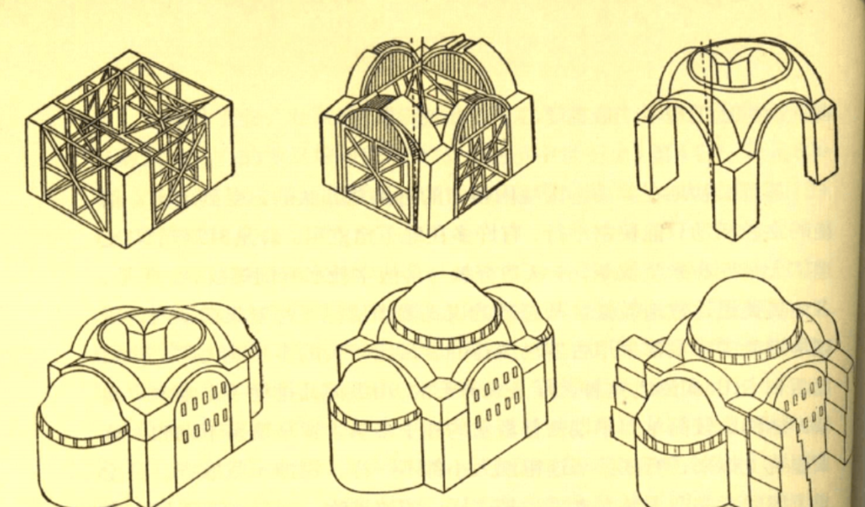

建造流程

1. 框架结构（初始构造）
   o 使用木制或石制的框架支撑整个建筑。
   o 这一阶段主要用于搭建承重墙和结构基础。
2. 添加拱券（Arches）
   o 在框架基础上加入拱券（barrel vaults），增强建筑的支撑力。
   o 形成基本的承重体系，以支撑上部的穹顶。
3. 帆拱（Pendentives）
   o 连接拱券之间的区域，形成帆拱，用于过渡方形底座与圆形穹顶的结构。
   o 帆拱的加入使得穹顶能够稳定地架设在四角柱墩上，而不依赖厚重墙体。
4. 鼓座（Drum）
   o 在帆拱之上添加鼓座（drum），用于提升穹顶的高度，使内部空间更加开阔。
   o 鼓座上通常会开设窗户，提高采光效果，增强建筑内部的光线氛围。
5. 穹顶（Dome）
   o 最终在鼓座上建造中央穹顶，完成整个建筑的主体结构。
   o 穹顶的作用不仅是视觉中心，还能够更好地分布建筑荷载。
6. 附加结构（Side Domes & Buttresses）
   o 在中央穹顶的四周添加半穹顶或支撑墙，进一步抵挡侧推力，增强建筑稳定性。
   o 这一结构优化了内部空间，同时使外部造型更加生动，形成拜占庭建筑标志性的“多穹顶”形态。

安利一个很好的介绍链接：欧亚文明大熔炉，如何看待拜占庭先进的帆拱—穹顶建筑体系！

本期就介绍到这里了，下次见:)
