地形图如何转换为数字高程模型(DEM)

1.设置参考坐标信息

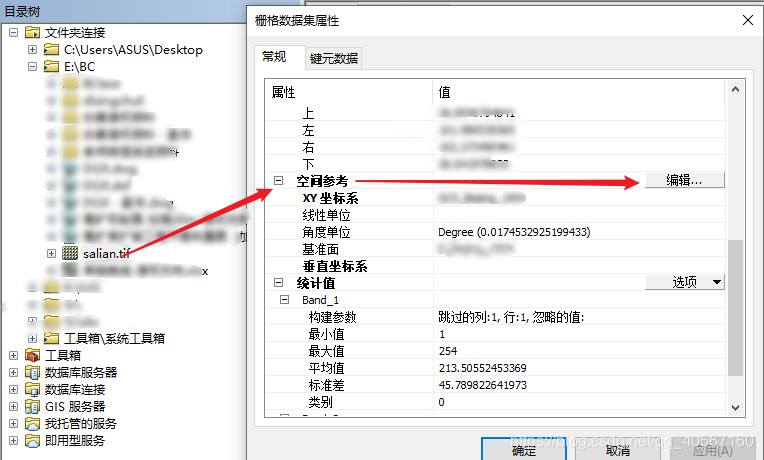

一般的地形图没有坐标参考，在ArcCatalog 10.7中打开地形图，右键属性-空间参考-编辑，选择对应的空间参考坐标信息。

2..地图配准

将地形图在ArcMap中打开，一般地形图四角都有经纬度坐标信息，即通过四个角点对地图进行配准：

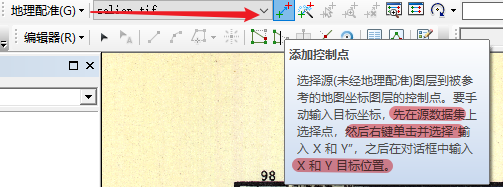

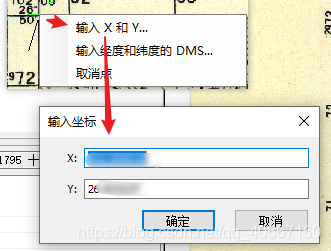

 地理配准-添加控制点-选择源点-右键输入经纬度坐标信息

 3.绘制等高线

3.1在目标文件夹建立文件地理数据库，用以存储后续将要绘制的等高线SHP文件

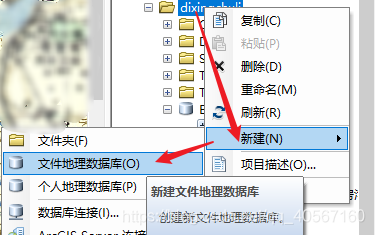

目标文件夹右键-新建文件地理数据库

 3.2在文件地理数据库中绘制等高线

3.2.1新建线要素

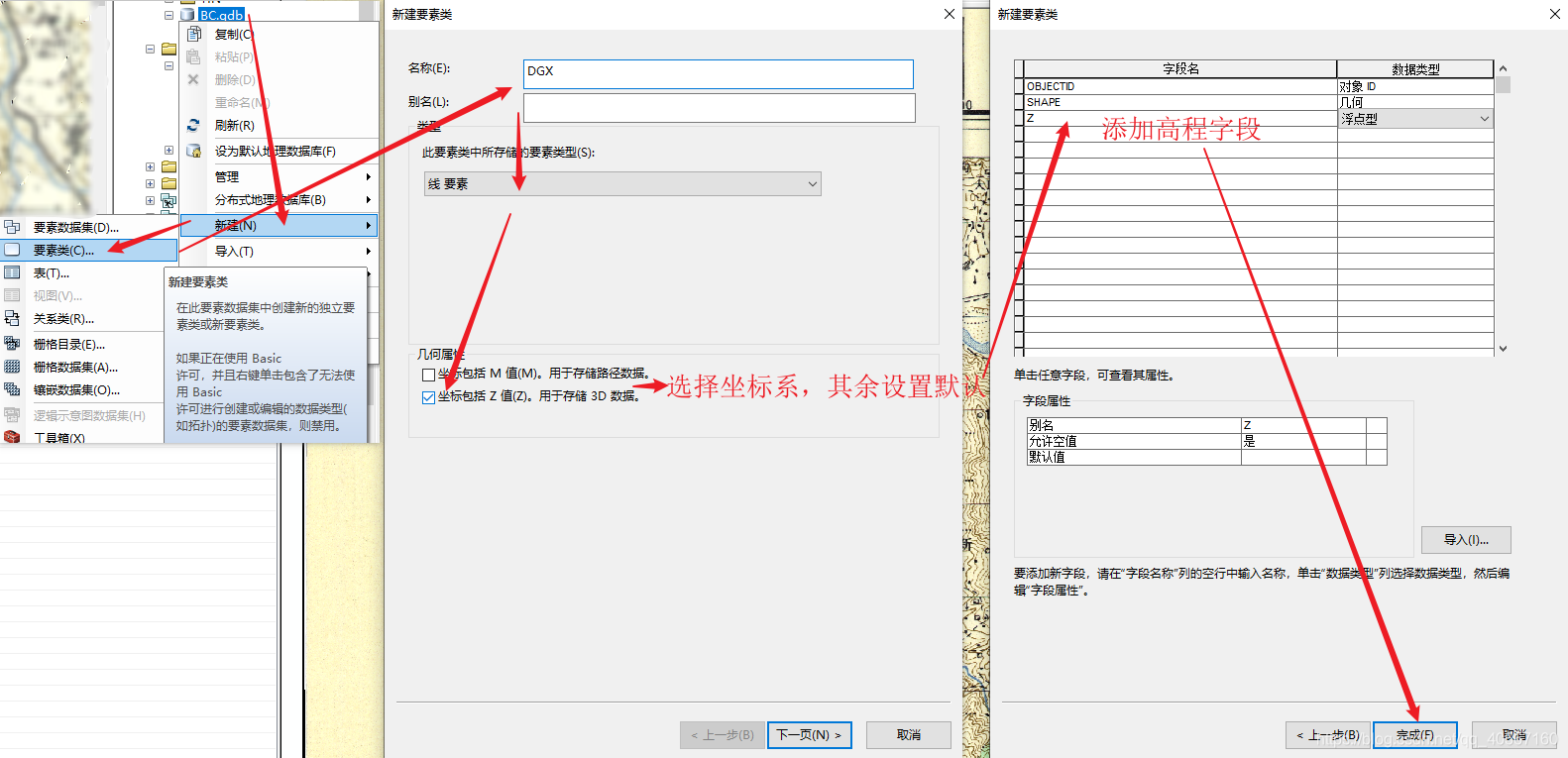

xxx.gdb右键-新建要素类-线要素-名称/包含z值/选择坐标系/其余设置默认-添加高程字段Z及其数据类型-完成

 3.2.2绘制等高线并添加高程信息

编辑器-开始编辑-创建要素窗口-选择刚才新建的DGX.shp文件-构造工具栏选择线，开始绘制等高线。

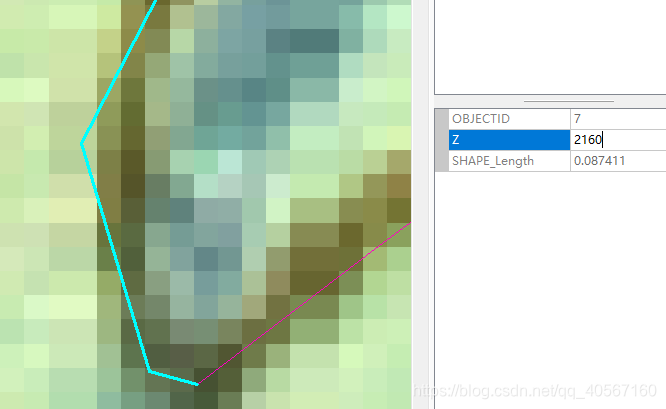

绘制完等高线，右键完成草图，在属性对话框中输入高程信息：

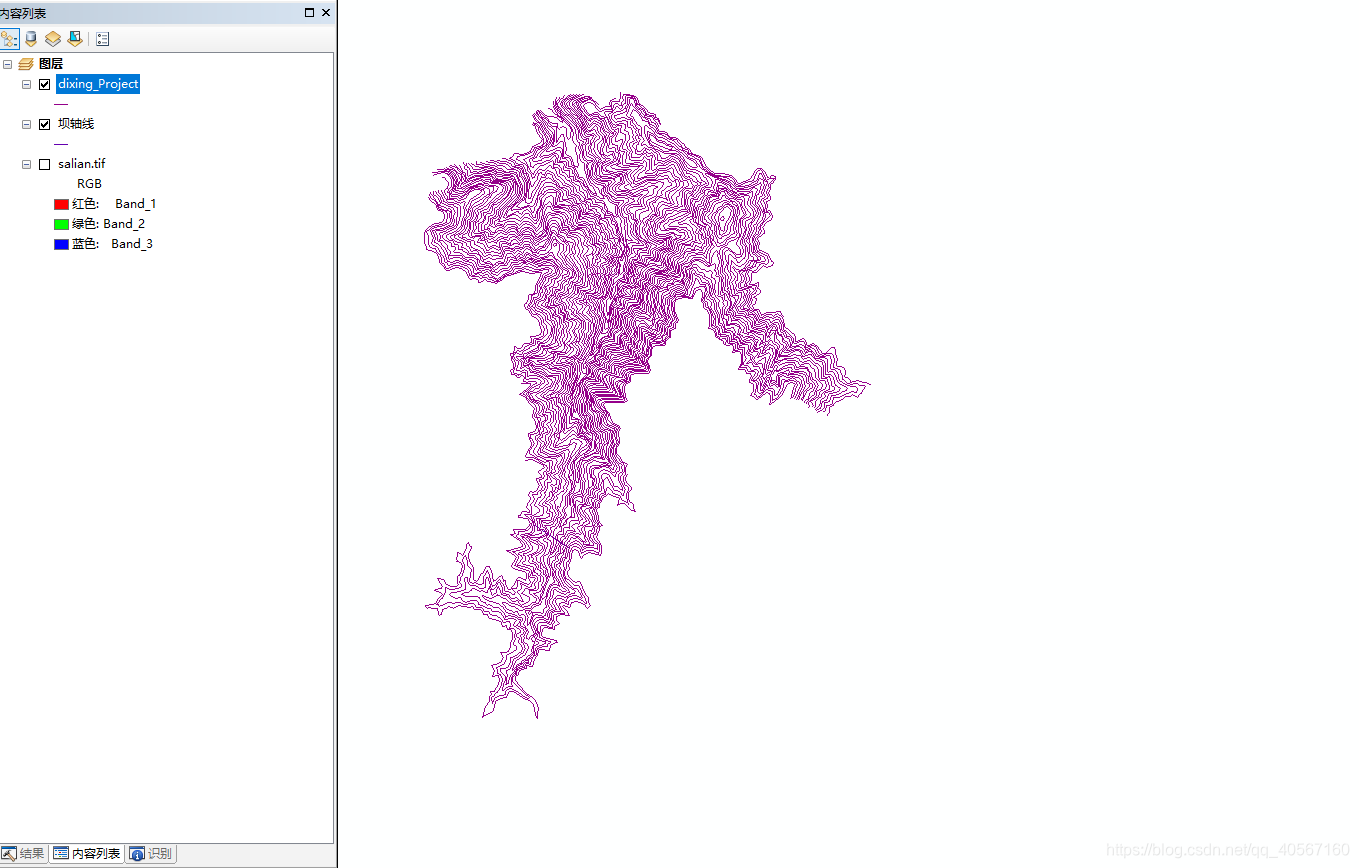

绘制等高线完毕：

4.生成TIN

5.生成DEM

以上两步具体操作见：ArcGIS将CAD等高线转换为TIN/DEM数据

https://blog.csdn.net/qq_40567160/article/details/118067005
