Tecplot进阶——如何用Tecplot制作一张满足论文投稿要求的图片

如题，一两年前刚刚做Tecplot入门，满足自己基础的作图需求。之后投了自己的第一篇文章，Tecplot作为作图主力被大量使用。除了基础功能外，还有很多额外的操作被用到，这里进行一个简单的总结。

基础操作

https://blog.csdn.net/qq_40583925/article/details/101852339?spm=1001.2014.3001.5502

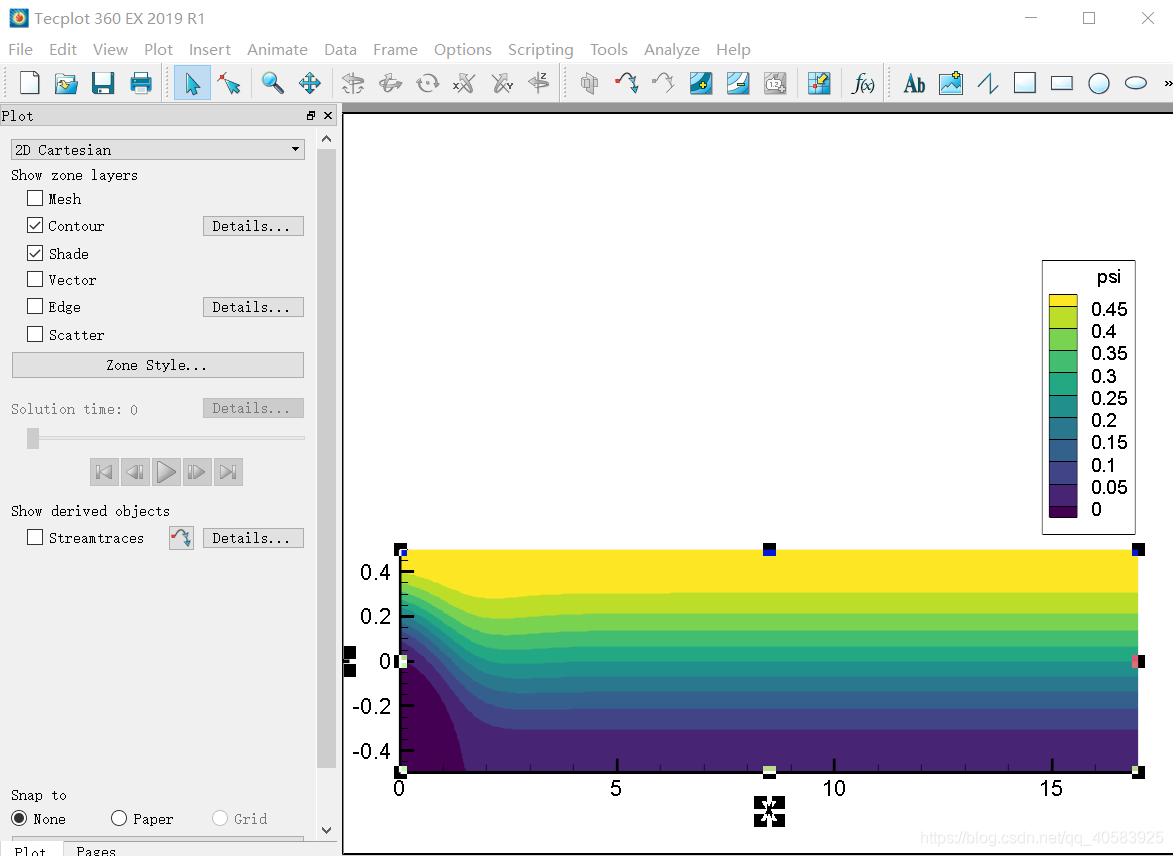

嗯，之前写过这个，这里主要做二维的图。我们以如下一个图为例讲解。

调整XY的取值范围

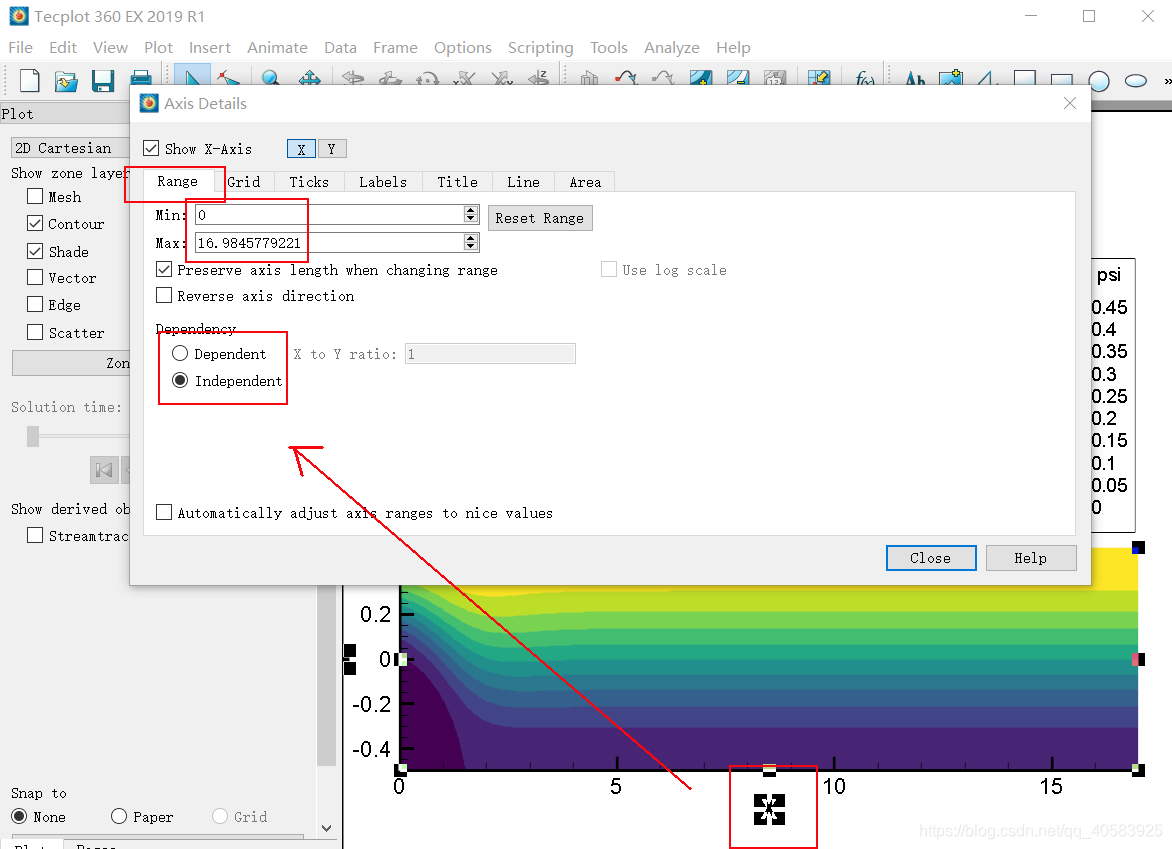

双击坐标轴，然后可以得到一系列的调整，选到Range这一栏，就可以手动选定取值范围了。不过当前x和y的取值范围是绑定的，需要选定independent

选定线型和线粗

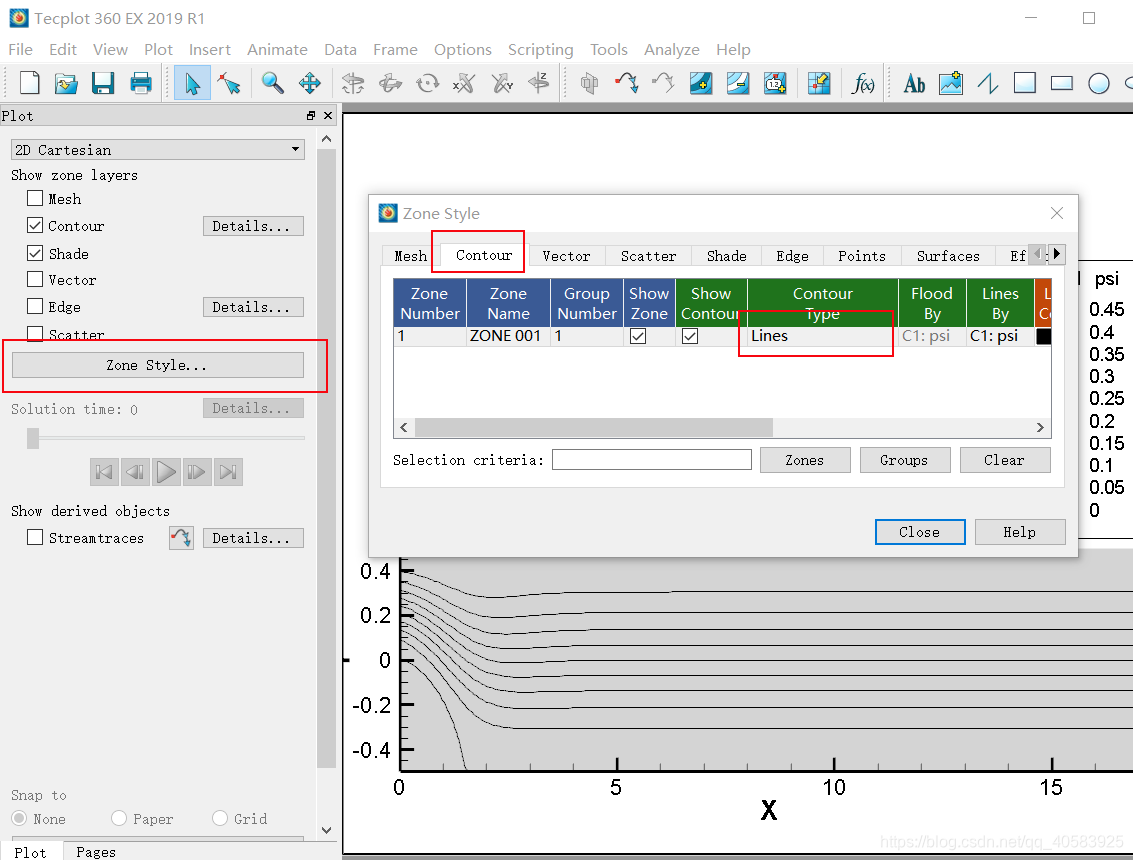

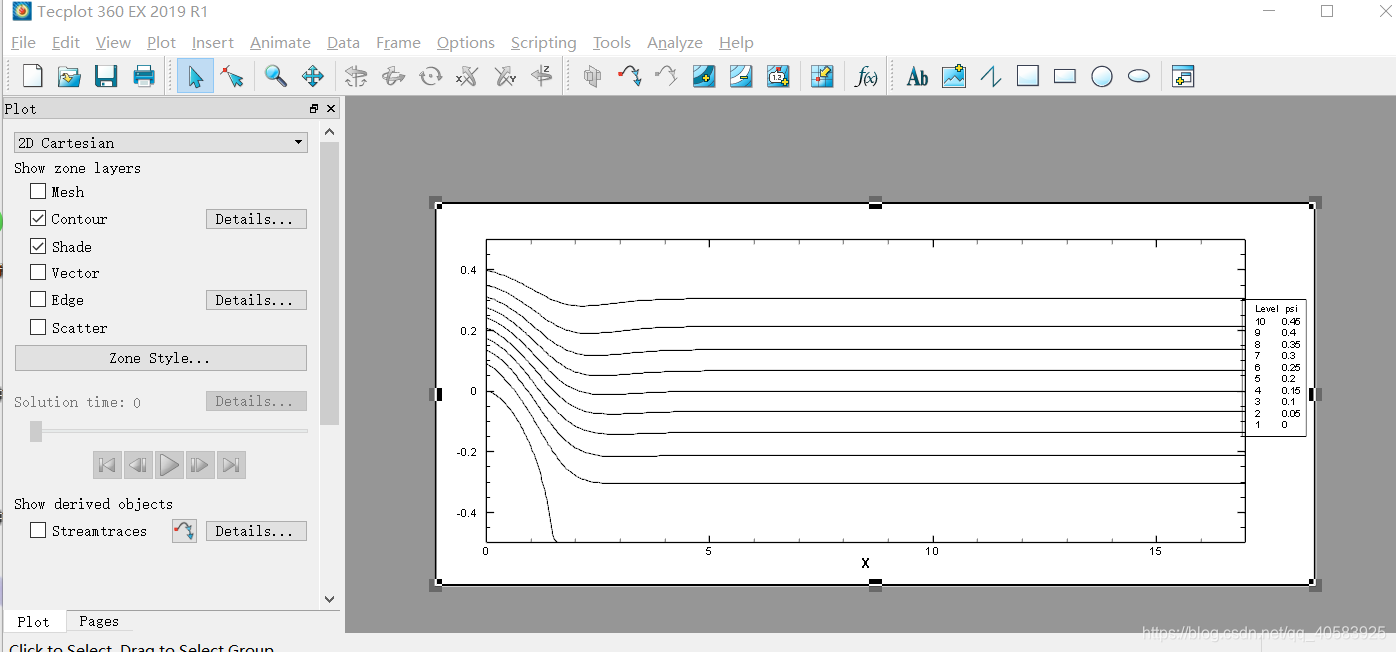

当前的文章不用彩色图，所以改成使用线图。选择ZoneStyle，然后到Contour这栏，选择线型为Lines。就得到下面的图。

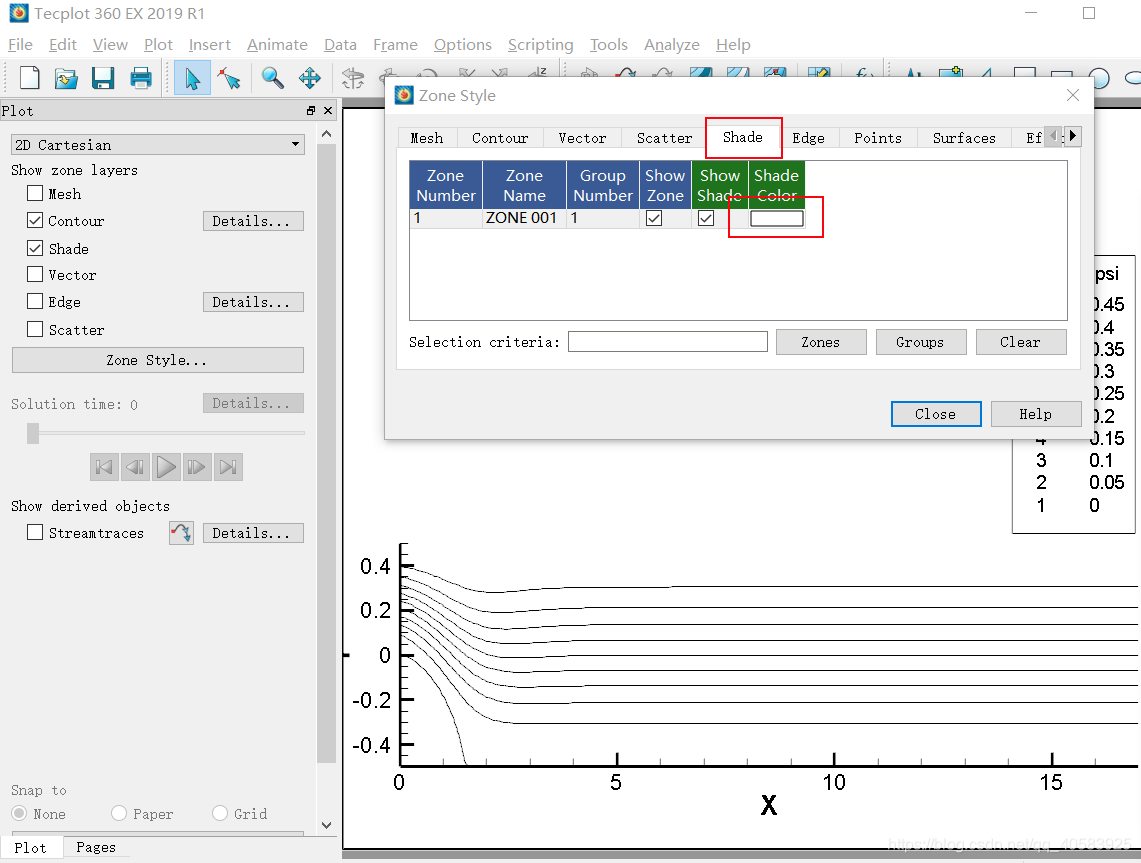

我们看到没有线的地方，有灰色的阴影，在到Shade这栏，把颜色改成白色

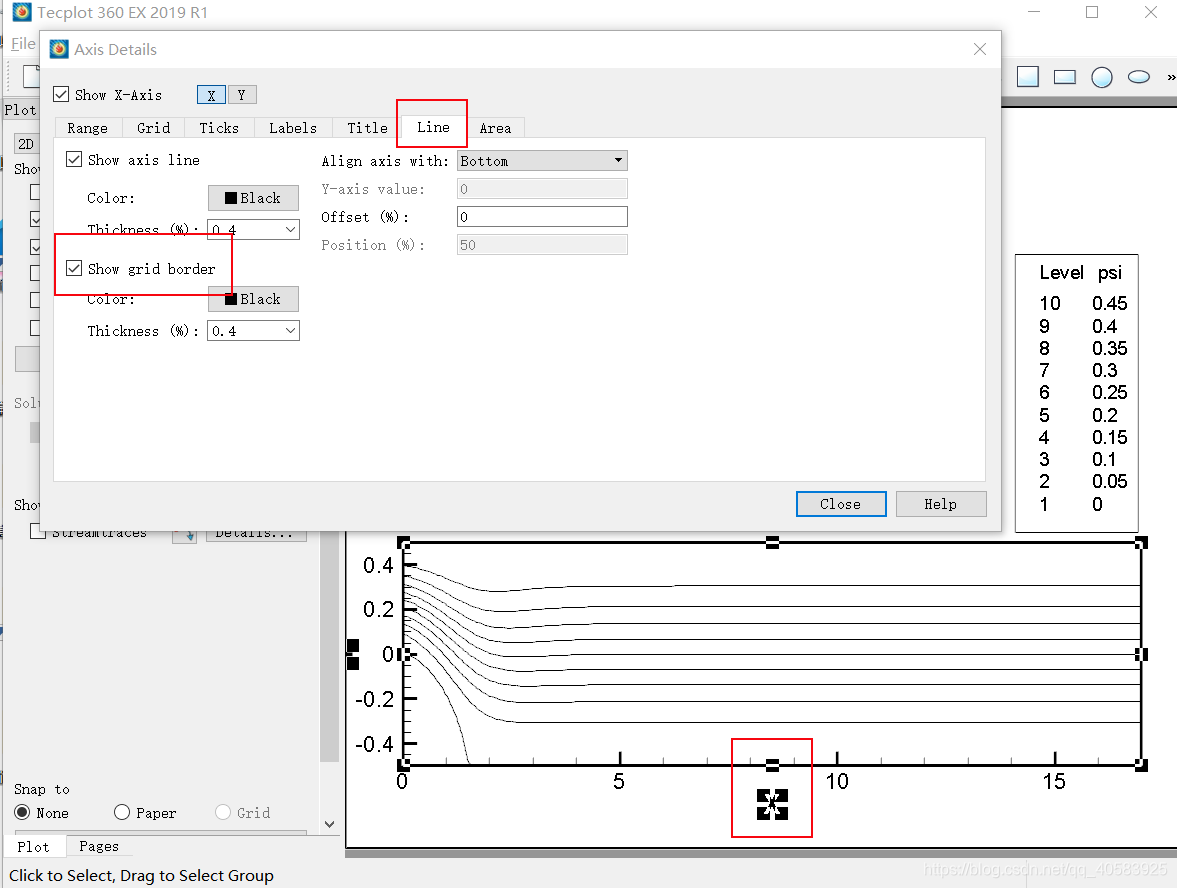

啊，那这个时候，坐标轴的右侧和上侧为空白，看起来有点奇怪，需要添加坐标轴。在坐标轴属性里面，Line这栏

然后我们还得添加右侧和上侧的分刻度。在Ticks这栏，把框到的两个勾选。注意X和Y方向要分别勾选。

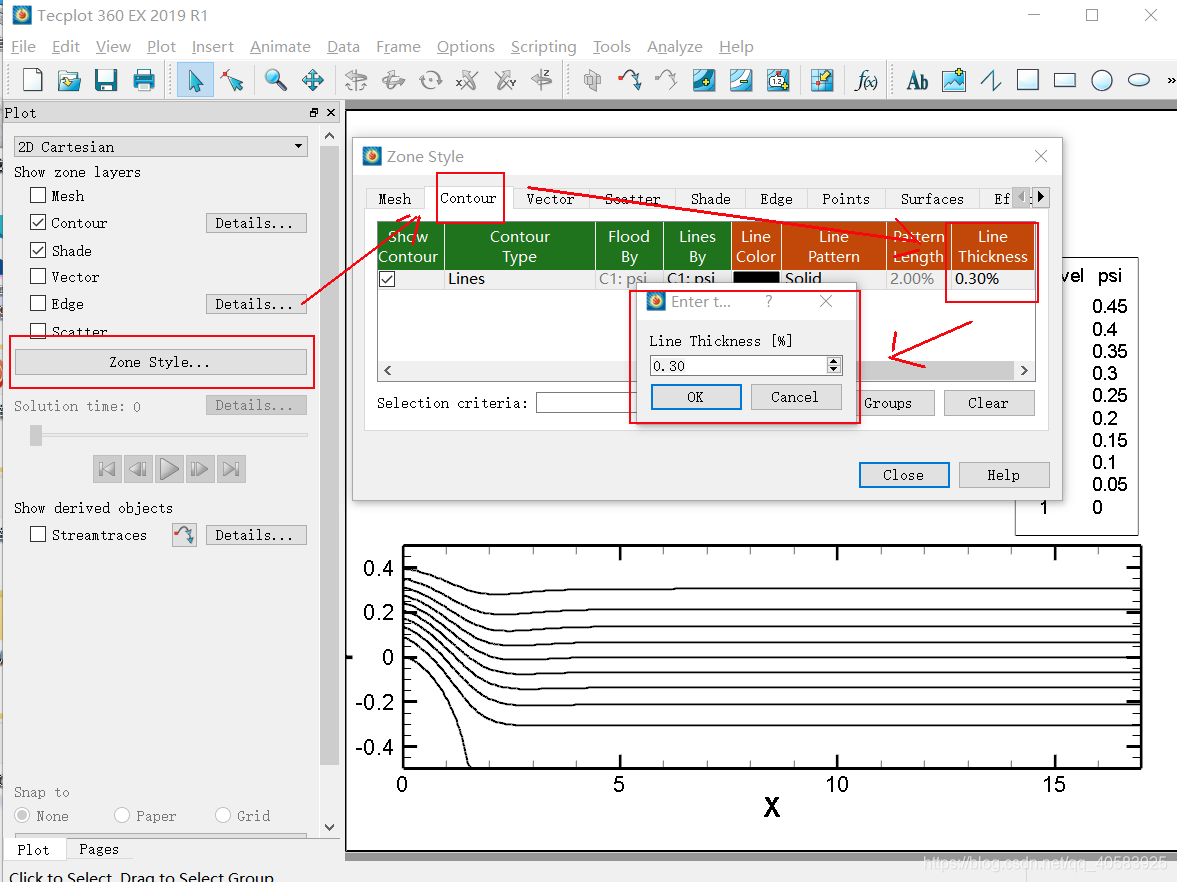

好，那么我们现在希望调整等值线的粗细

这样图片就已经比较美观了，我们在对作图区域本身调整一下

保存高精度图片

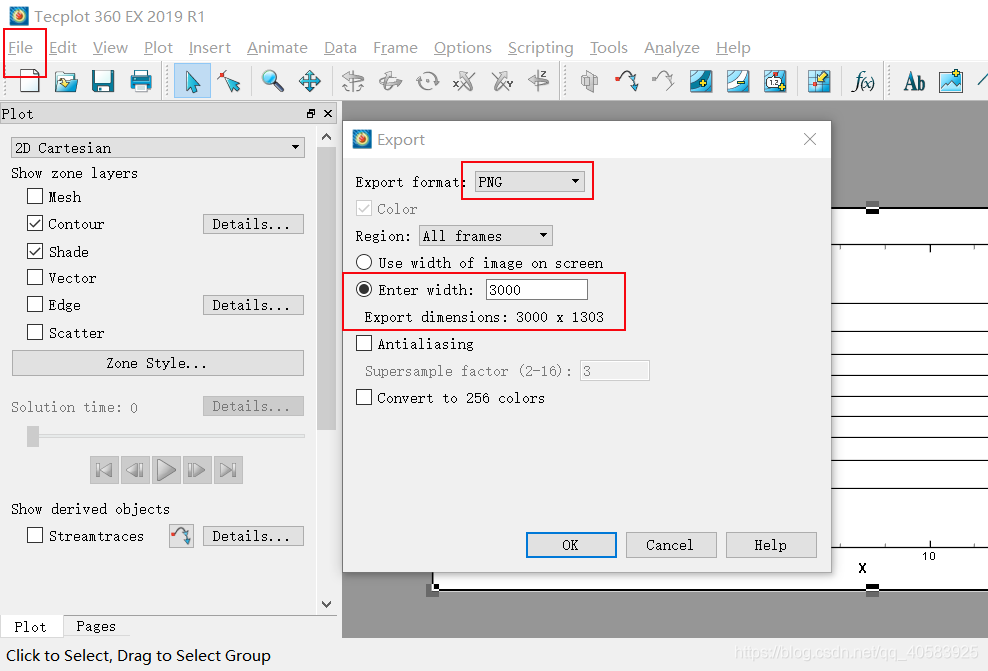

File->Export->选择Enter width

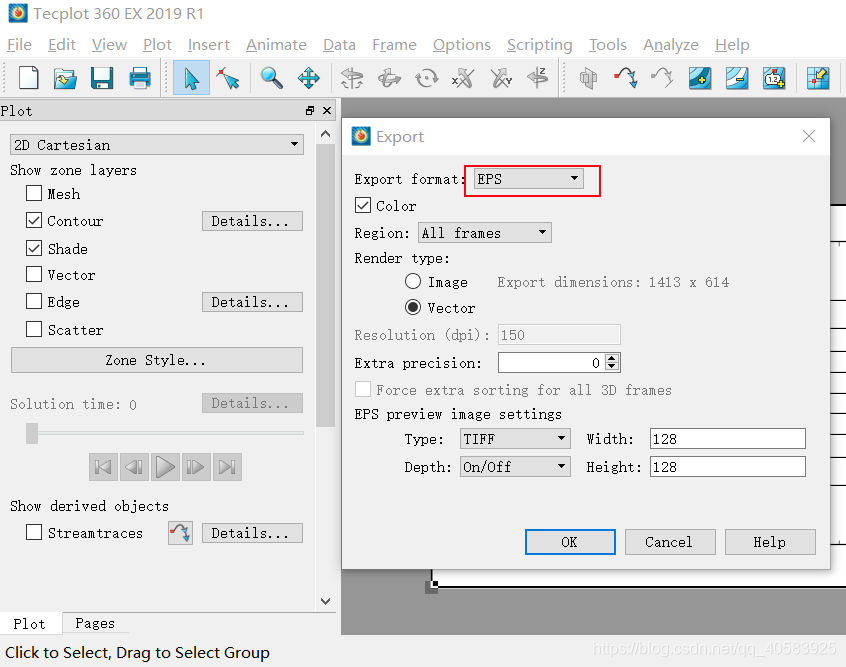

如果是eps图的话，直接按照默认选项就可以了

更多细节

我自己作图一般到刚才就截止了，但是我写论文过程中，我的导师会对作图提出各种各样的要求，这里记录其中一些我还记得的。

“分刻度太细”

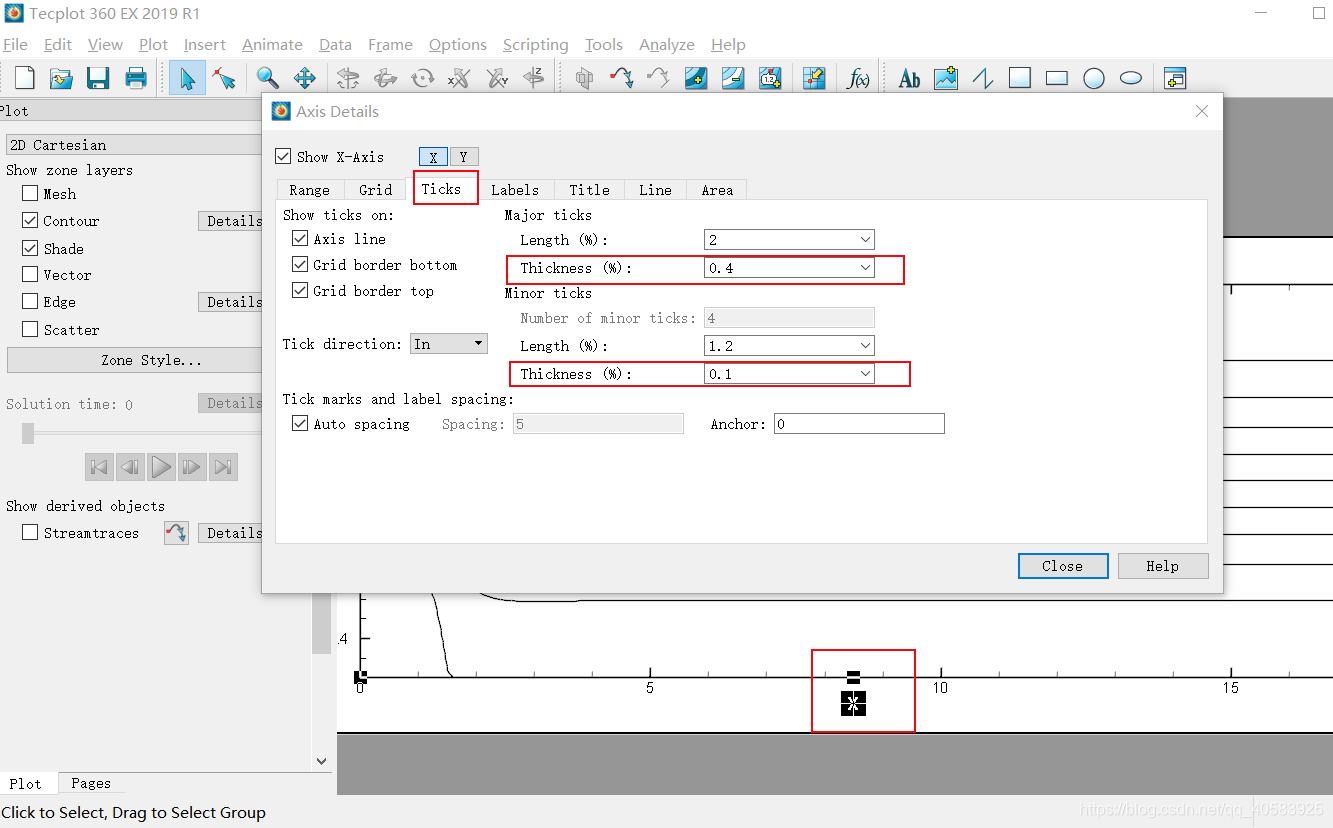

在轴属性里面，主刻度和分刻度的长短和粗细都可以调整

“字体太小”

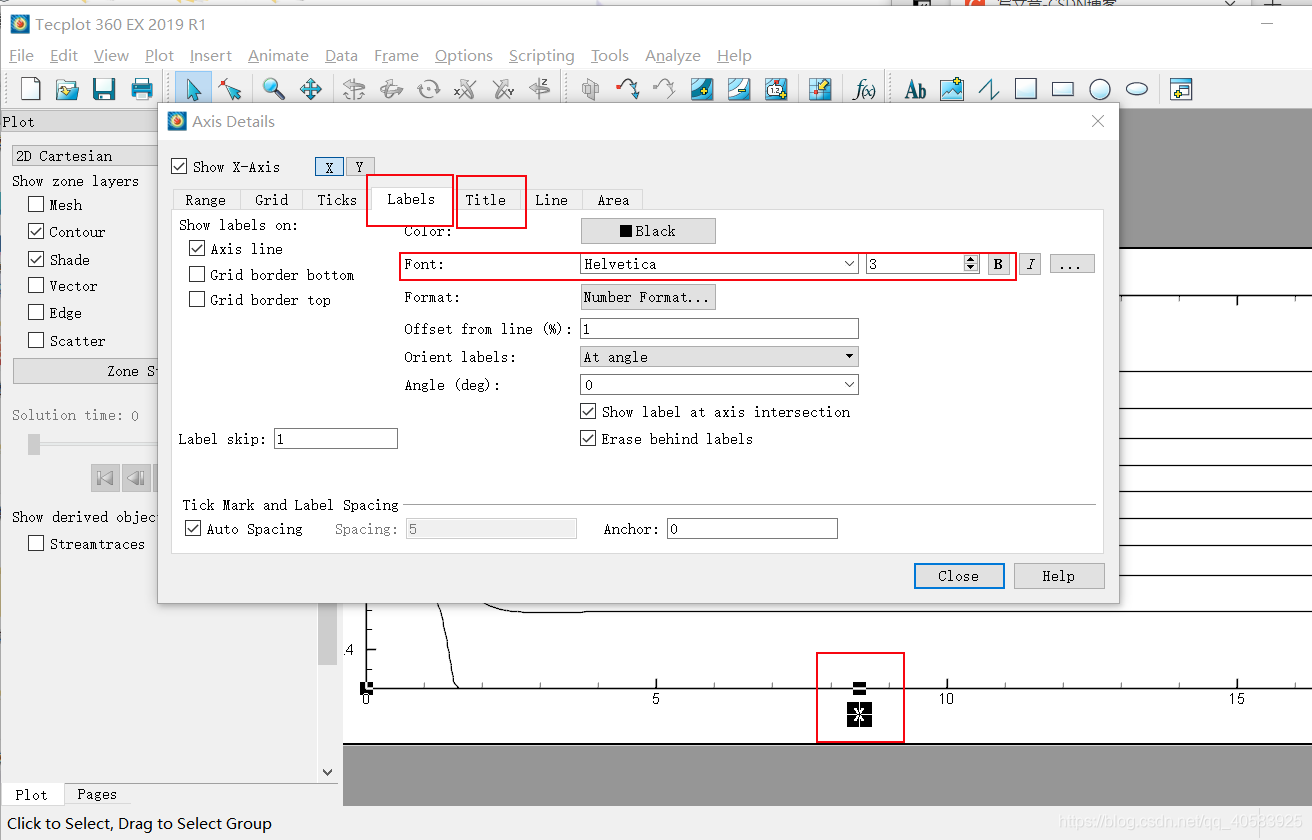

轴属性的Labels和Title属性中的Font，分别调整的是刻度数字，和xy轴上文字的字体

“等值线的值要和其他文章一致”

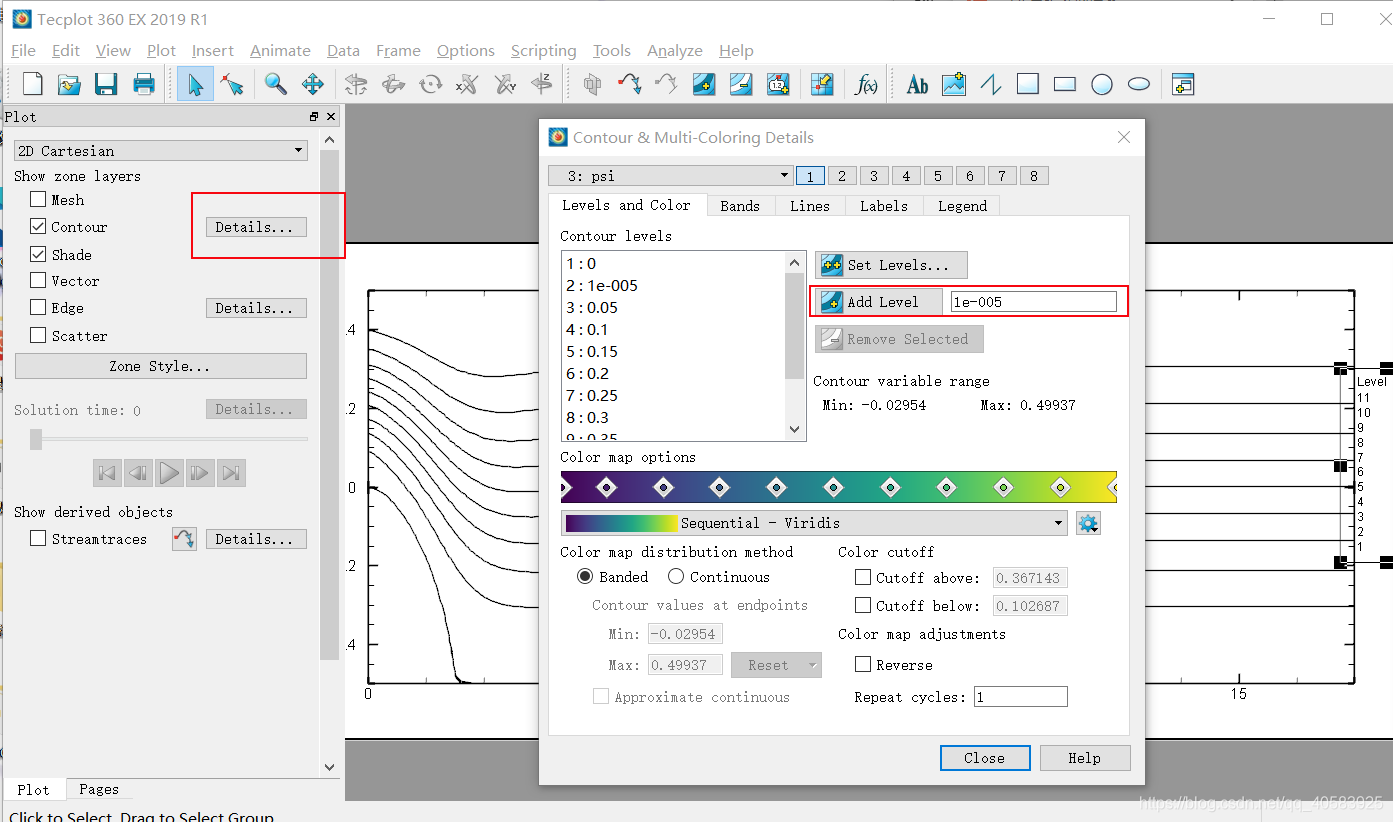

在Contour的Details中，选择我们要添加的等值线数值，然后add level

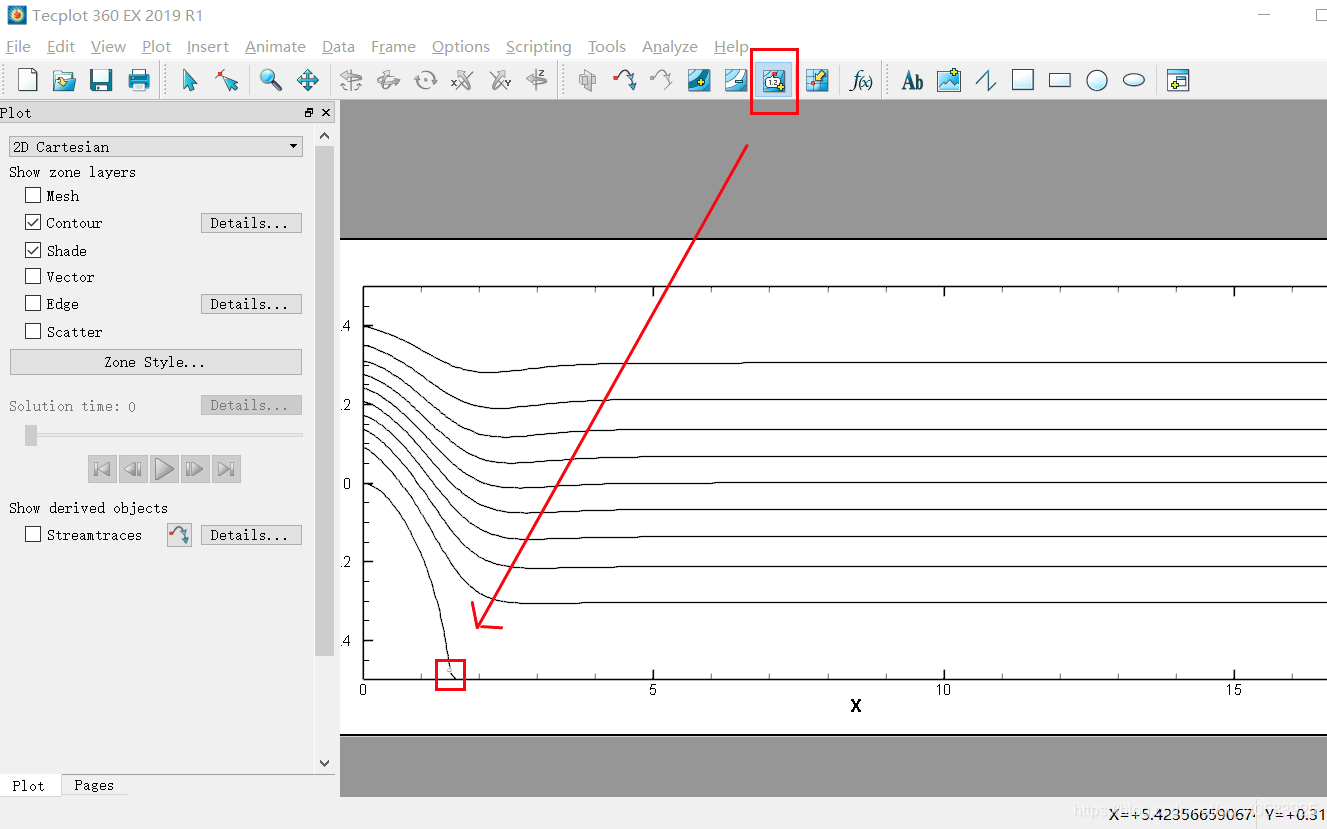

“标记处值为0的等值线”

工具栏就有，点击后，鼠标点击为0的那条线即可

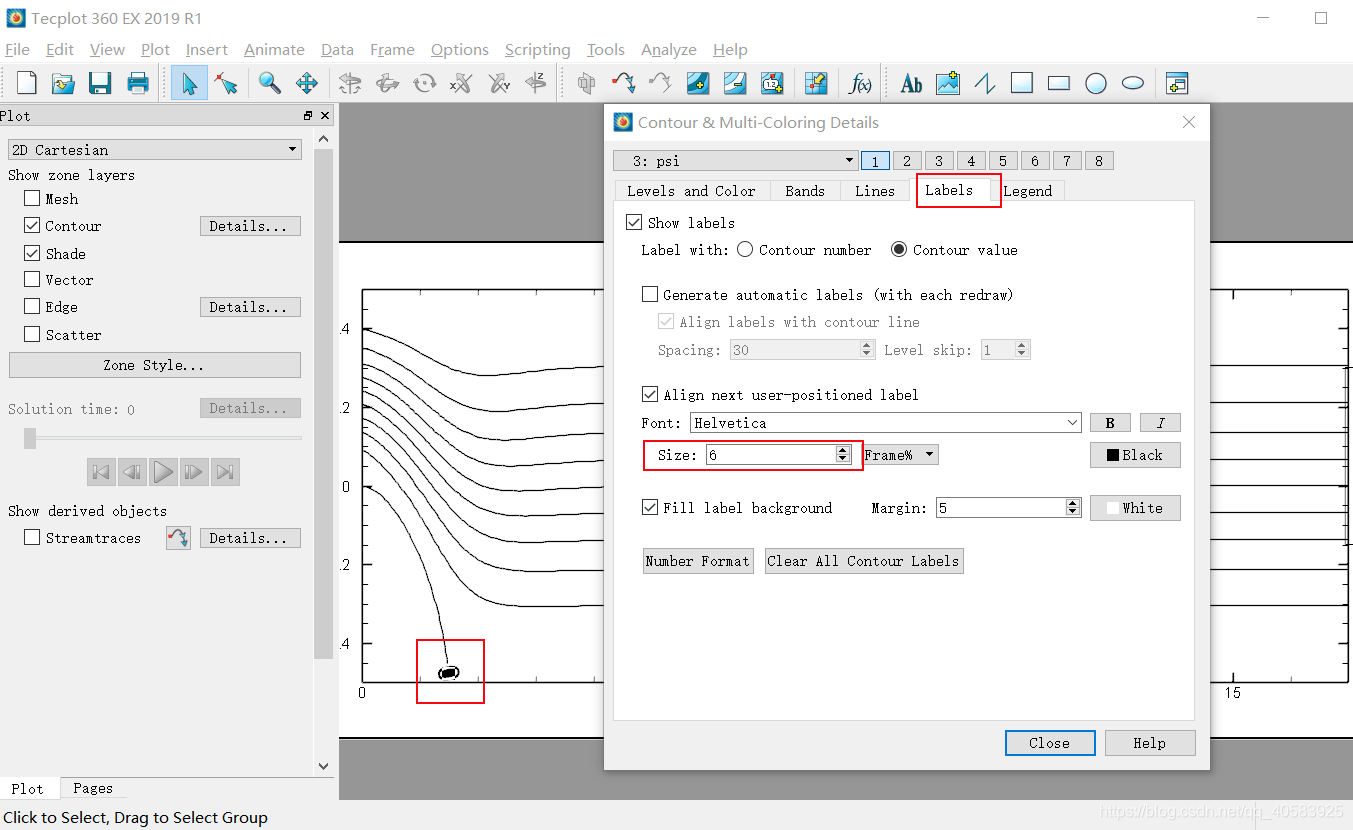

但是这个0也太小了，我们也要调整字体，双击这个0的数字。然后调整Size数值即可

“图片四周的留白大小要一致”

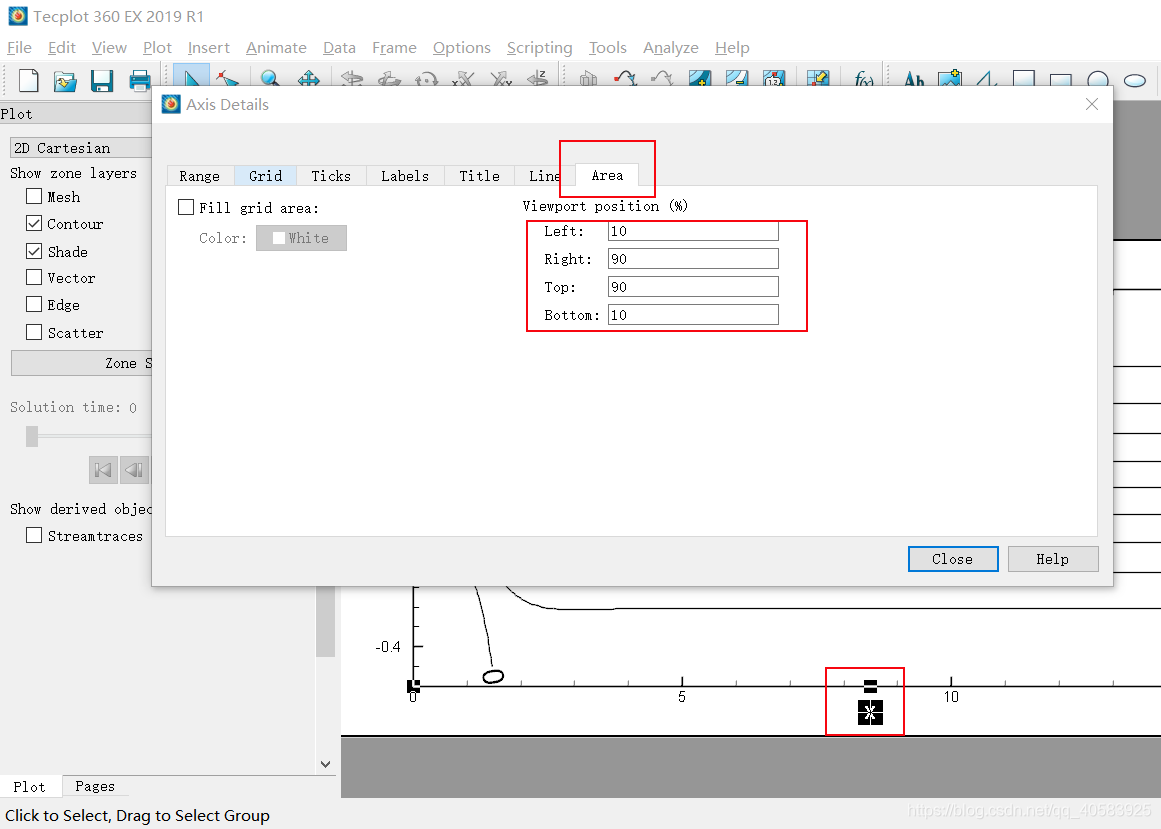

除去手动调试，也可以直接参数控制。轴属性的最后一栏，可以控制留白在整个图的位置的百分比

“去掉保存的图片的边框”

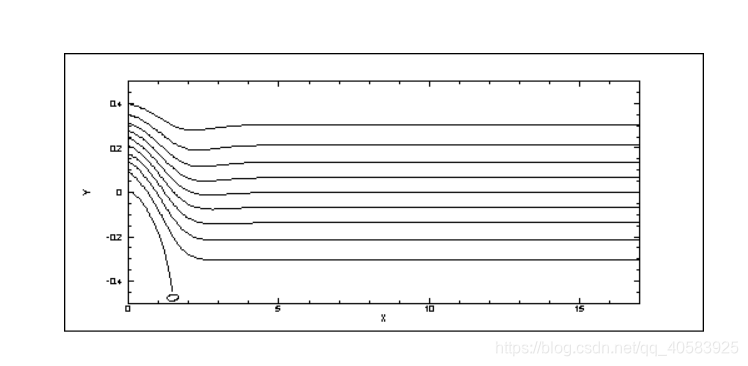

啊，我一开始没看懂老师的要求，其实是保存出来的图片外侧还有一圈黑框，这是Tecplot默认的。

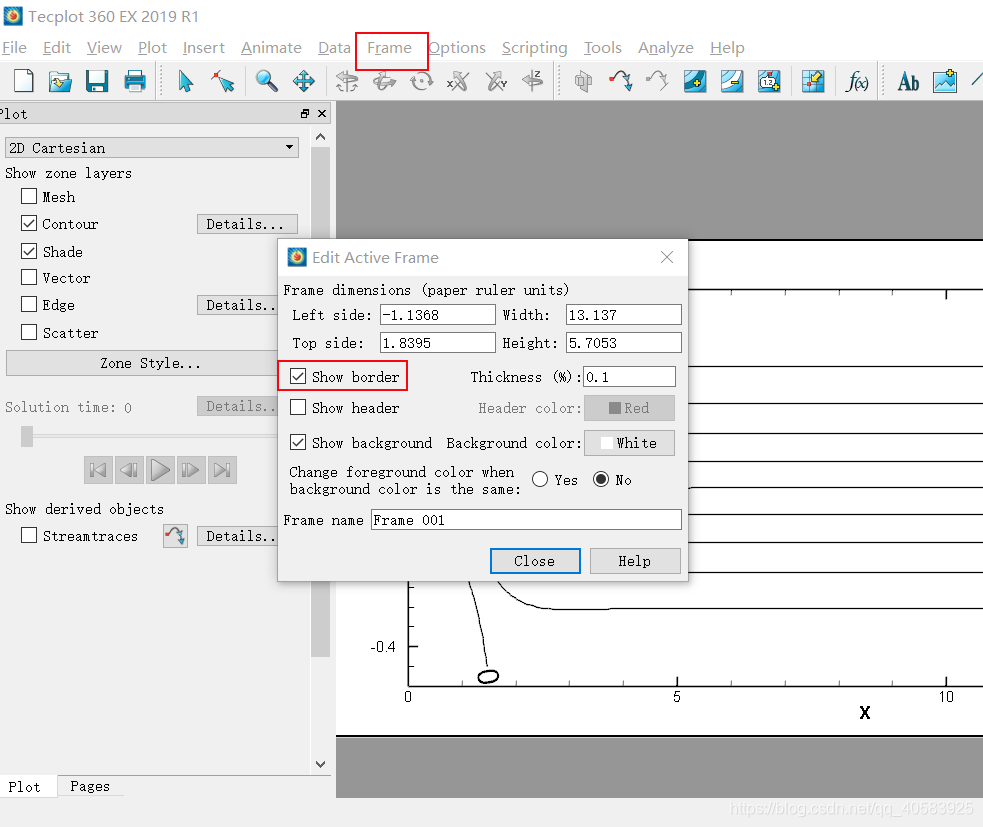

Frame栏 -> Edit Active Frame子选项

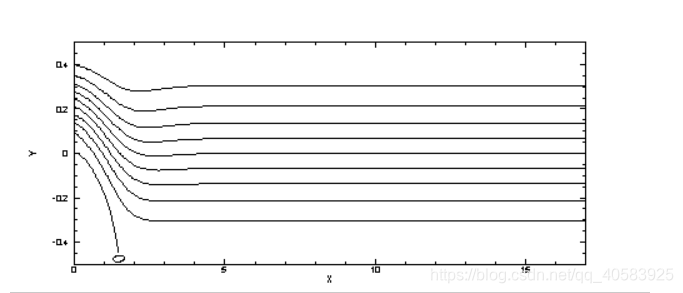

把Show Border的勾选取消，保存出来的图片就没有黑框啦。

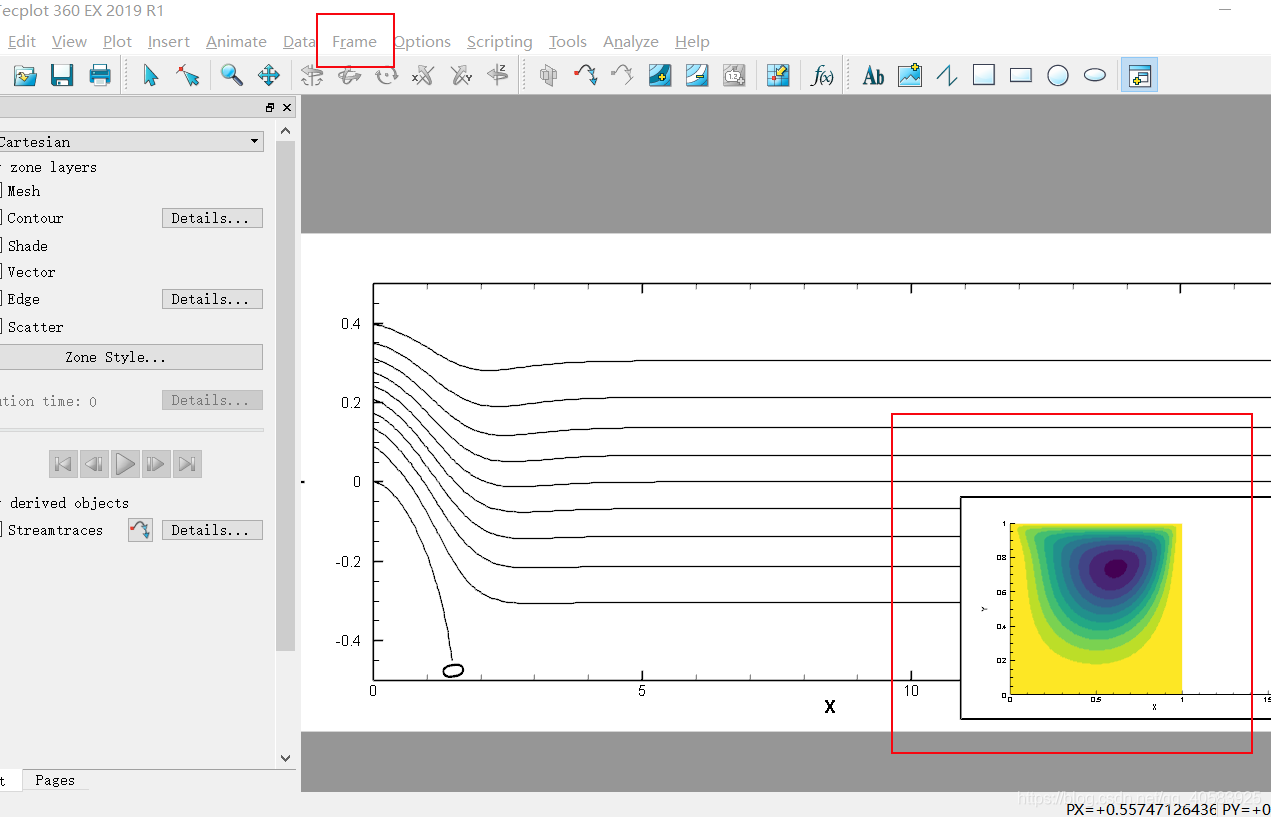

“把左下角流场复杂的区域放大做一个小图放在旁边”

Frame那栏->第一个子选项Create New Frame->手动画一个合适的矩形大小->在小Frame中导入作图数据->手动调整大小等参数(这部分我一般手动，有什么更高明的办法欢迎留言)

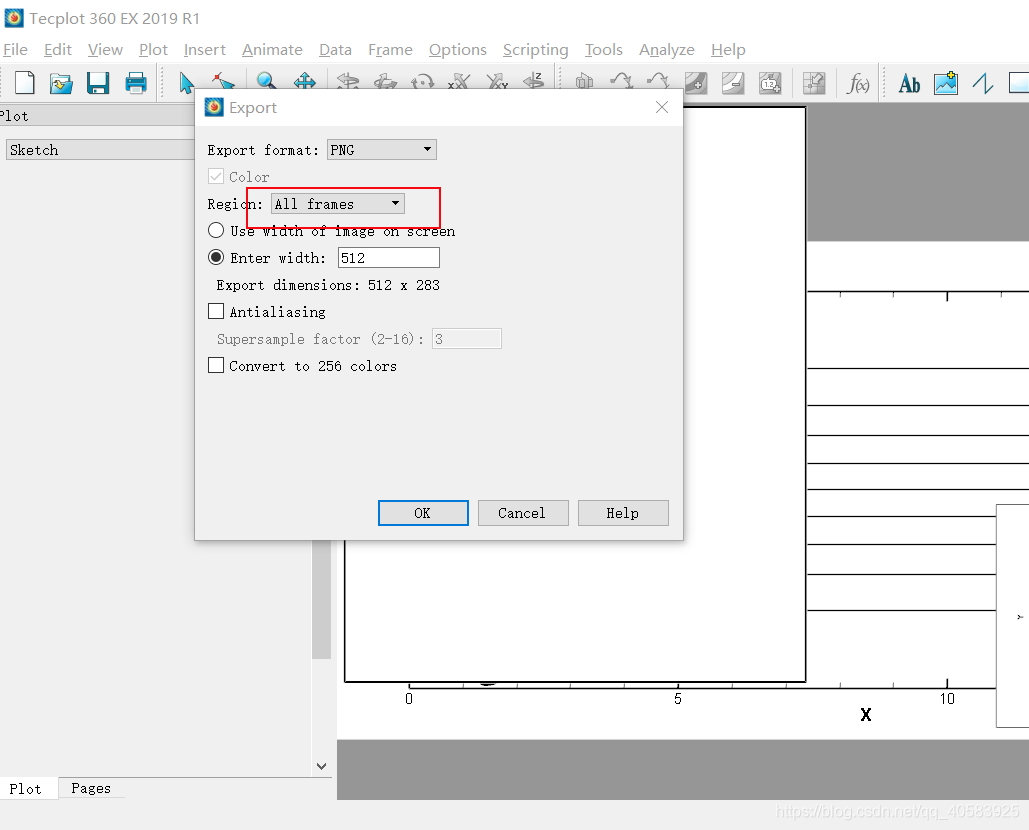

不过保存的时候，注意选择All frames

“不同Re的要并排作图放在一起”

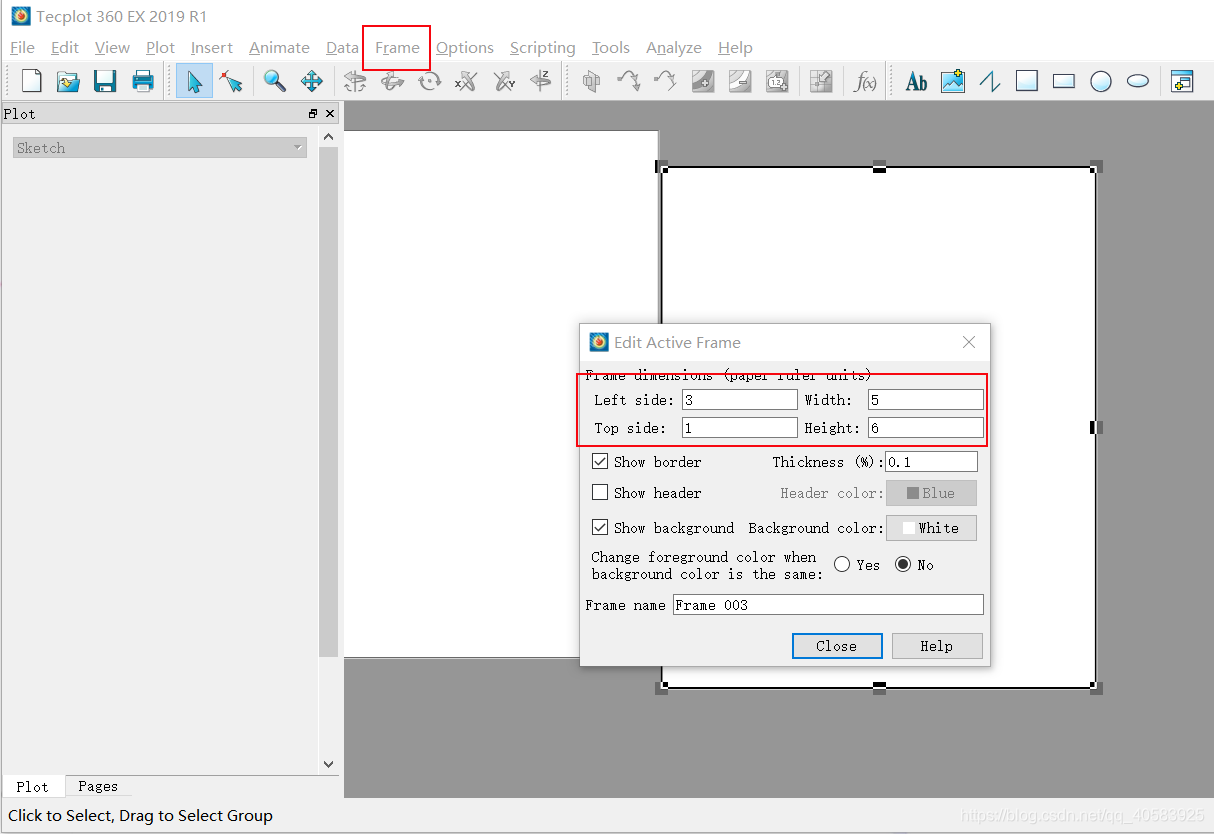

还是创建多个Frame，但是大小要一致，还得对齐，最好是通过参数调整。在Frame栏->Edit Active Frame子栏。

它可以控制左侧和顶部的位置，然后通过宽度和高度获得最终矩形的形状。通过手动调试的方法，可以获得对齐的多个Frame。然后在分别代入数据

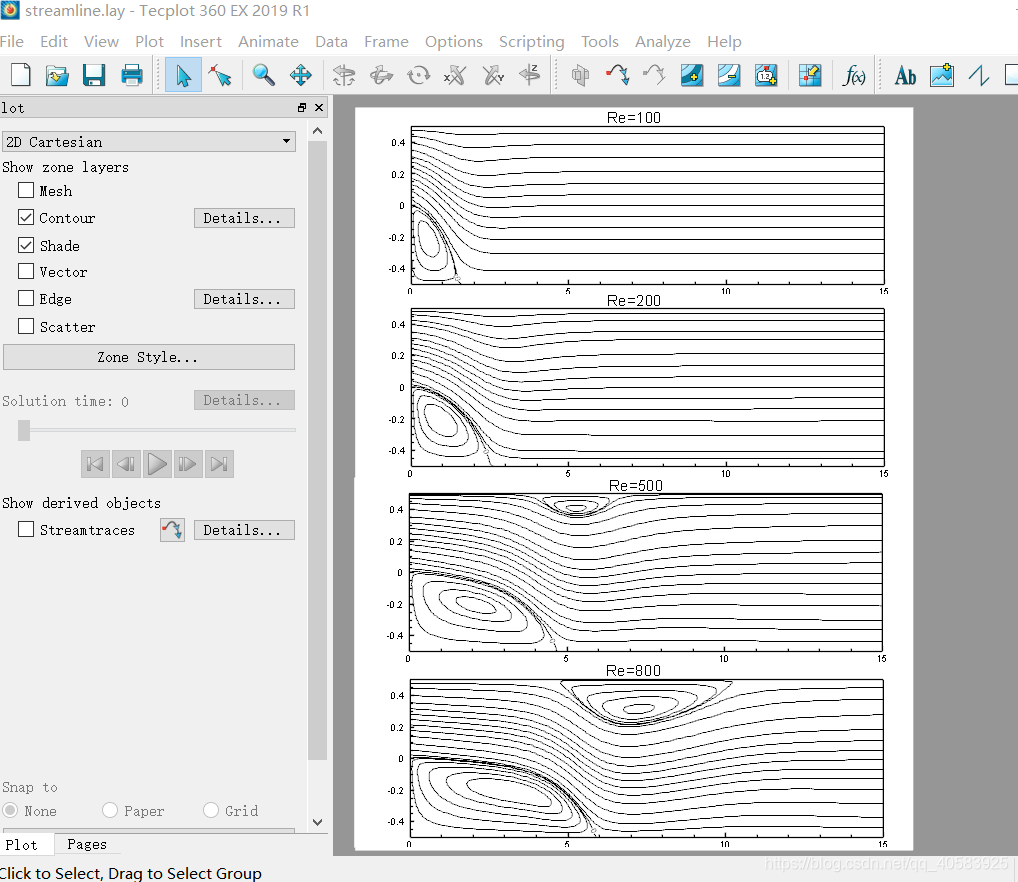

这个调整很啰嗦，这里展示一个成品

总结

读博士之前，别人跟我说一张图片做一天我是不信的…直到按照老板的要求改图片的时候。其实我觉得写文章应该更加注重结果和讨论，过分细节的图片调整属于时间浪费，是当前学术圈一个不好的现象。不过需要掌握的技巧是要有，才能去做评论的。
