一、UML图的基本知识

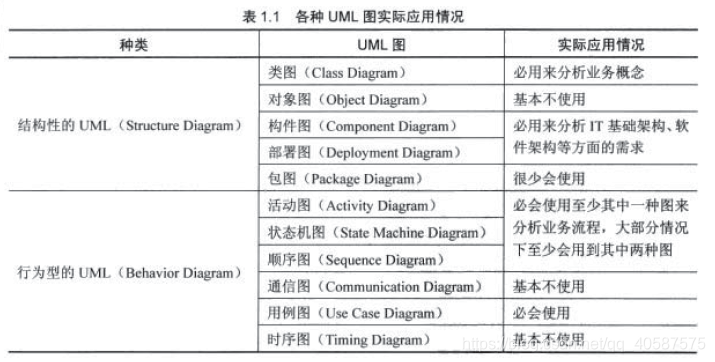

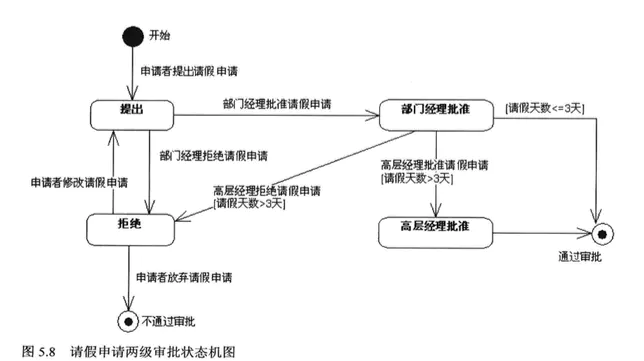

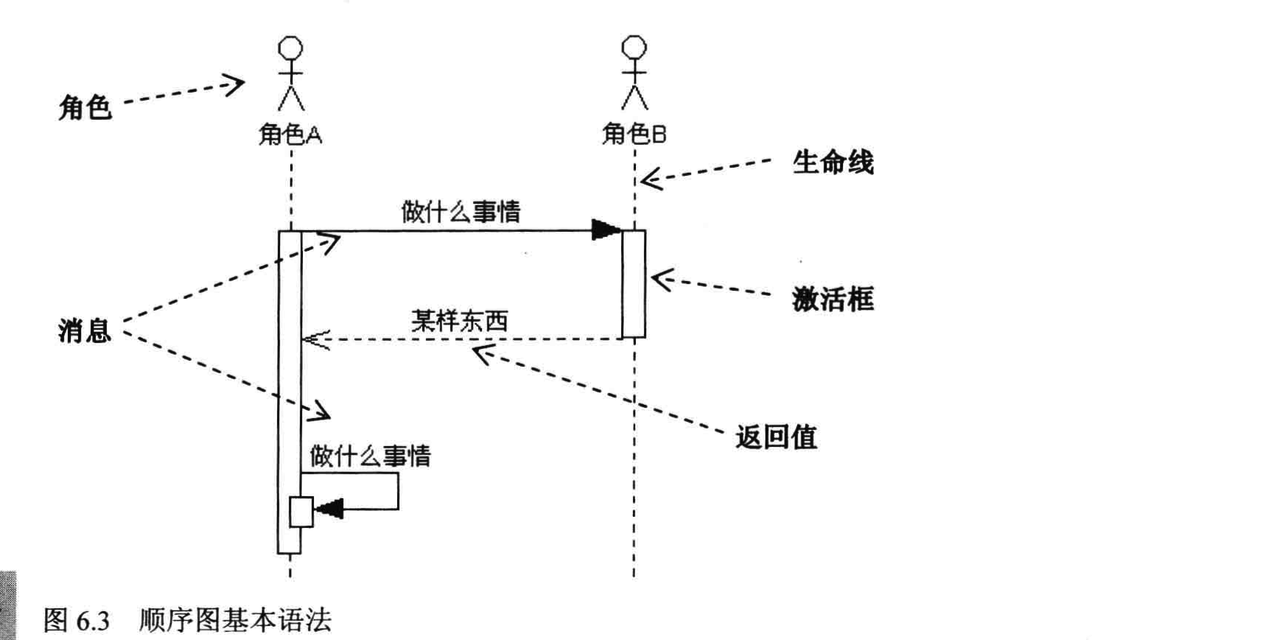

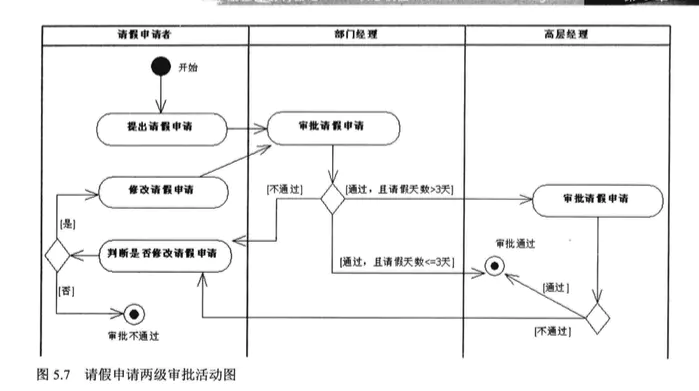

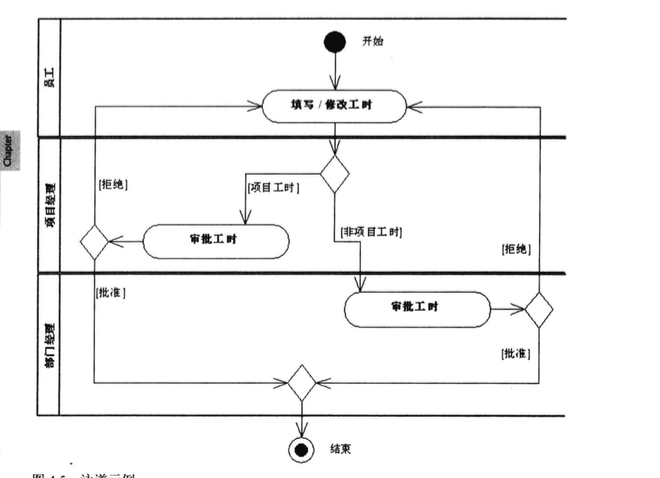

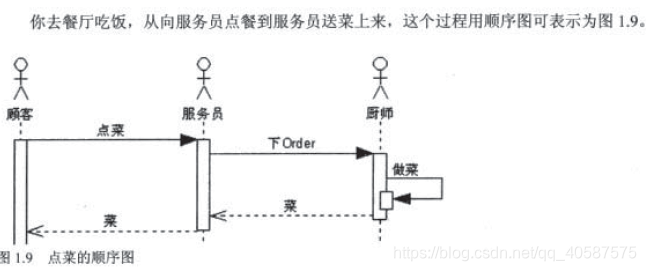

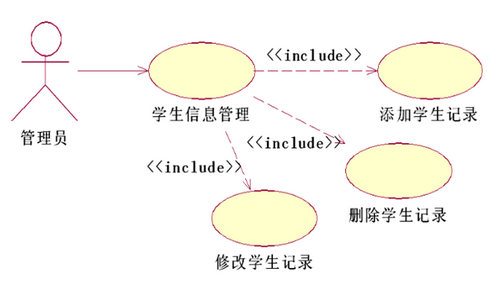

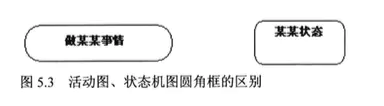

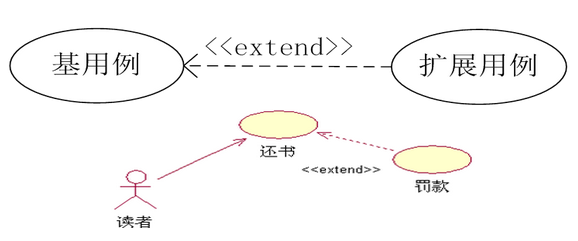

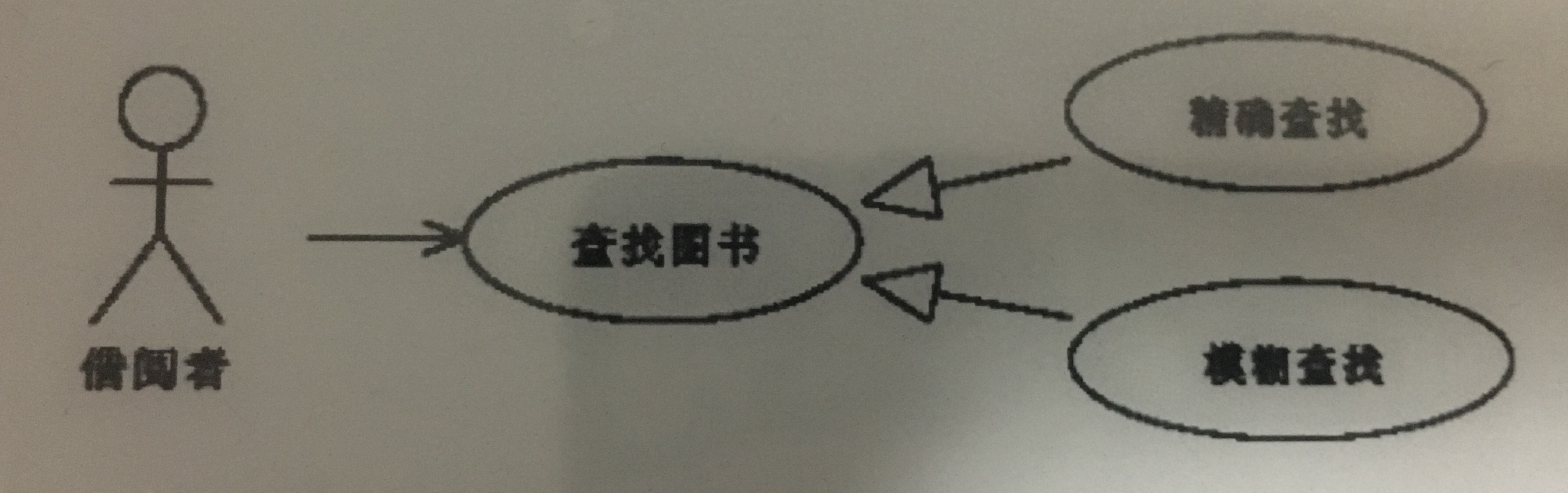

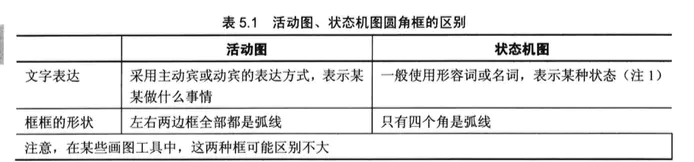

这里介绍比较常用的几种UML图：

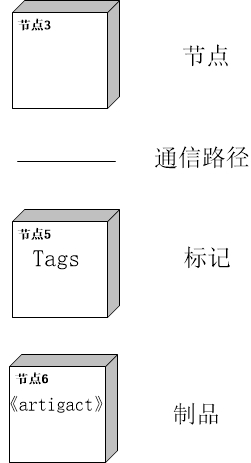

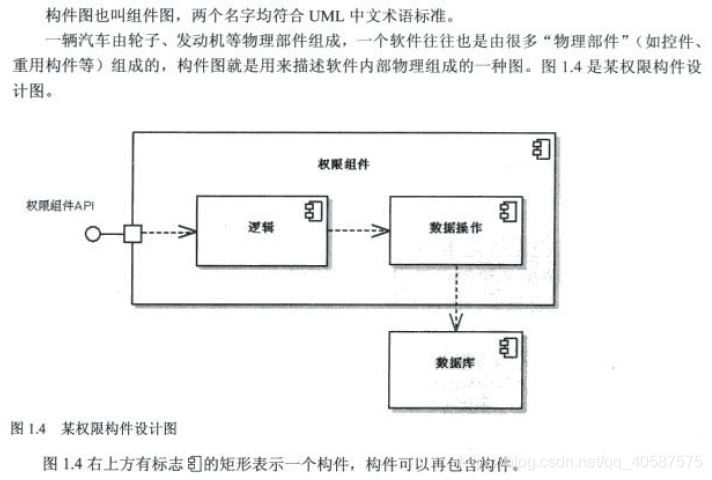

结构型UML：

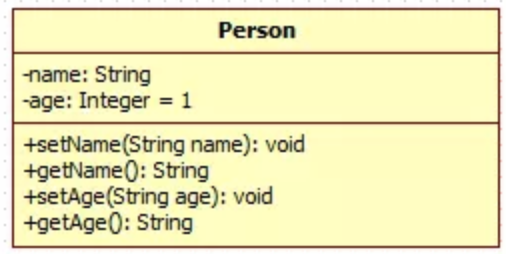

1. 类图

类图共三层，分别是：

类的名称，如果是抽象类，则为斜体显示
类的特性，通常是字段或属性
类的操作，通常是方法或行为
- 其中“+”表示public，“-”表示private，“#”表示protected
- 如果是接口的话，在类名上方有<>字样

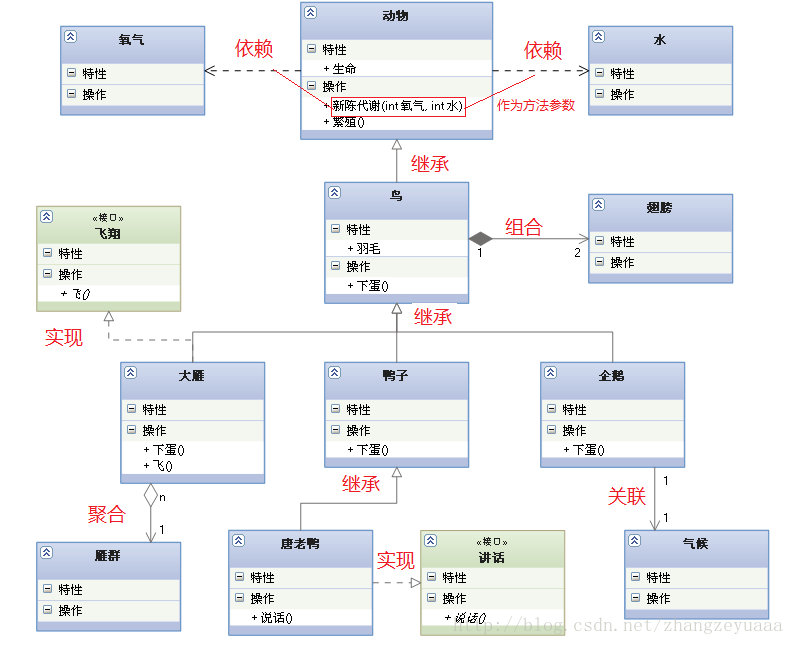

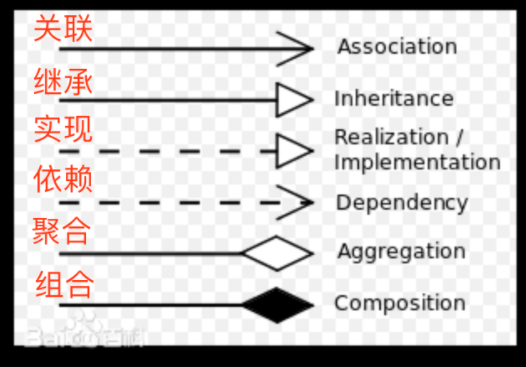

七种类之间的关系

关系示例

1. 关联：实线箭头，表示成员变量

是一种拥有的关系，它使一个类知道另一个类的属性和方法

【代码体现】：成员变量

public class Person {
    //头部是人的一个属性
    public Head head;    // 作为一个成员的变量

    public Person() {
        // TODO Auto-generated constructor stub
    }
}


public class Head {

    public Head() {
        // TODO Auto-generated constructor stub
    }

}

解释：Head是作为Person类的一个内部属性来使用，一旦实例化了Person类，同时也实例化了一个Head实例，所以他们的依赖性更强。

与依赖最大的区别是：依赖时是在类的内部具体方法中使用到另外一个类，而关联则是作为内部属性来用，依赖关系仅当具体方法被调用时才会实例化，比如刚才的Person只有打电话时才调用Phone实例化，而关联是在new一个Person时就同时实例化了一个Head类来作为Person的内部属性.

2. 泛化【继承】：空心三角形+实线，表示继承

class PhoneSystem{

}

class IOS extends PhoneSystem{

}

class Android extends PhoneSystem{

}

3. 实现：空心三角形+虚线，接口实现

是一种类与接口的关系，表示类是接口所有特征和行为的实现

4. 依赖：虚线箭头，表示方法中的局部变量或其他

是一种使用的关系，即一个类的实现需要另一个类的协助，所以要尽量不使用双向的互相依赖.

【代码表现】：方法中的局部变量、方法的参数或者对静态方法的调用

public class Person {

    public void Call(){
        Phone phone = new Phone();  // 作为内部方法的一个局部的变量
    }

}


public class Phone {

}

5. 聚合：空心菱形+实线箭头，箭头指向个体。表示弱拥有关系，部分可以离开整体而单独存在

是整体与部分的关系，且部分可以离开整体而单独存在。如车和轮胎是整体和部分的关系，轮胎离开车仍然可以存在。

聚合关系是关联关系的一种，是强的关联关系；关联和聚合在语法上无法区分，必须考察具体的逻辑关系。

【代码体现】：成员变量


public class PersonGroup {

    public Person person;    // 作为一个成员的变量
    //将person作为构造方法的参数传进去
    public PersonGroup(Person person) {
        // TODO Auto-generated constructor stub
        this.person = person;
    }

}


public class Person {

    public Person() {
        // TODO Auto-generated constructor stub
    }
}

6. 组合（合成）：实心菱形+实线箭头，表示强拥有关系，体现了严格的部分与整体的关系，生命周期相同

【组合关系】：是整体与部分的关系，但部分不能离开整体而单独存在。如公司和部门是整体和部分的关系，没有公司就不存在部门。

组合关系是关联关系的一种，是比聚合关系还要强的关系，它要求普通的聚合关系中代表整体的对象负责代表部分的对象的生命周期。

【代码体现】：成员变量

public class Person {

    public Foot foot;  // 作为成员变量，脚不能脱离人类而生存

    public Person() {
        // TODO Auto-generated constructor stub
        //在构造方法中实例化
        foot = new Foot();
    }
}


public class Foot {

    public Foot() {
        // TODO Auto-generated constructor stub
    }

}
