目录
开发环境
开发语言：C++
开发工具: Qt Creator
交叉编译环境：Unbuntu 16.04 （【QT】ubuntu交叉编译Qt程序_俊俊的博客-CSDN博客_交叉编译qt程序）
运行环境
服务端：Windows平台
客户端：ARM平台（gec6818 首页）
系统功能
1、window桌面实时在开发板上显示
2、开发板远程控制桌面鼠标点击（双击、单机、鼠标移动等）
3、开发板文件分享到window桌面上
4、多人聊天
运行效果
服务端（电脑）
上方区域：左边手形按钮启动服务开始投屏，STOP按钮结束投屏(QPushButton)
中间区域：显示所有聊天信息（IP+内容）(QTextBrowser)
下方区域：显示文件接收的进度(QProgressBar)

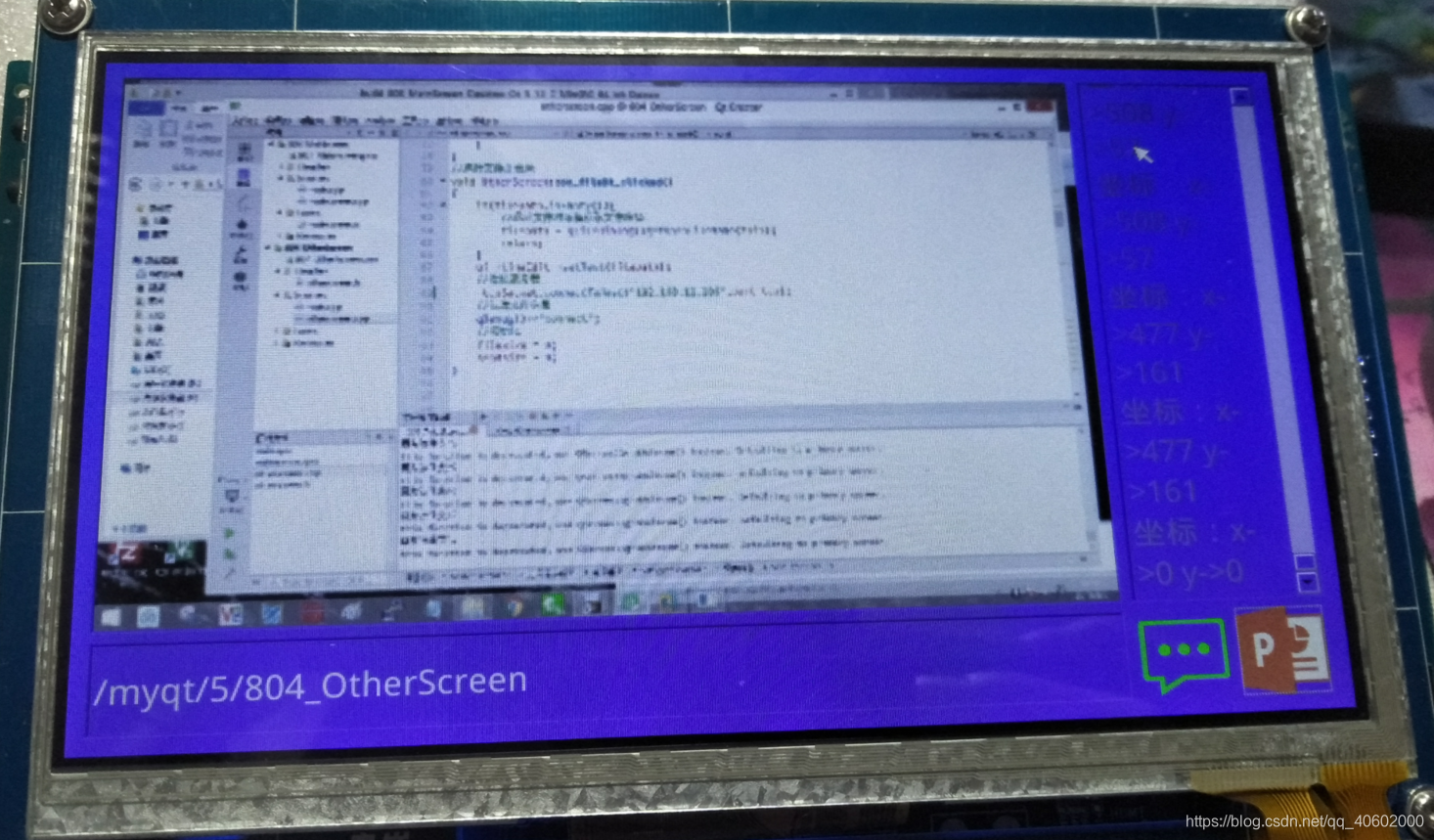

客户端（开发板）
左上区域：投屏显示区域（QScrollArea + QLabel）
左下区域：编辑发送内容（QLineEdit）
右上区域：显示发送的内容(QTextBrowser)
右下区域：发送按钮、文件选择传输按钮(QPushButton)
实现思路
本系统采用TCP、UDP协议进行数据传输，TCP负责大文件传输（PPT、视频），UDP负责文字、图片传输
发送端（共享屏幕服务端) :获取桌面图像 -》图像压缩-》编码成PNG-》把图片序列化为byte-》UDP广播发出
接收端：监听端口数据-》接收数据到内存数据里-》完成接收，QPixmap从内存数组里加载图像
TCP传输文件参考：【QT】基于TCP的文件传输系统_俊俊的博客-CSDN博客_qt tcp文件传输
UDP通信参考：【QT】QT中UDP通信的实现（单播、组播和广播）_俊俊的博客-CSDN博客_qt实现udp数据发送与接收
如何提高图片传输速率？
1、压缩图片大小，使用QT自带的压缩函数scaled()
该函数有2中缩放方式，各有优缺，”快速缩放”得到的图片质量不佳，”平滑缩放”质量很好但速度欠佳
使用技巧是调用scaled()将图片缩放至中等图片img.scaled(800, 480, Qt::KeepAspectRatio, Qt::FastTransformation)进行快速压缩
然后在进行二次缩放scaled(400, 240, Qt::KeepAspectRatio, Qt::SmoothTransformation)进行平滑缩放，这样既保障图片的质量，又提高了压缩速度。
2、减少图片传输次数，服务端判断每帧图片是否发送变化，如果发生变化则传输，如果没有变化则不传输
3、关键代码
void MainScreen::SendPicture()
{
QDesktopWidget* desktop=QApplication::desktop();
QPixmap screen=QPixmap::grabWindow(desktop->winId());//截取桌面
//快速缩放(FastTransformation)、平滑缩放(SmoothTransformation)
//1920x1080
screen = screen.scaled(800, 480, Qt::KeepAspectRatio, Qt::FastTransformation).
scaled(400, 240, Qt::KeepAspectRatio, Qt::SmoothTransformation);
//screen=screen.scaled(320,240,Qt::IgnoreAspectRatio,Qt::SmoothTransformation);
newpixmap = screen;
//图片变化时则发送，否则不发送
if(oldpixmap.toImage()!=newpixmap.toImage())
{
qDebug("图片发生变化");
oldpixmap = newpixmap;
QImage image;
image=newpixmap.toImage();
QByteArray ba;
buffer(&ba);
buffer.open(QIODevice::ReadWrite);
image.save(&buffer,"PNG");
qint64 res;
QHostAddress address;
address.setAddress(ipAddress);
//QHostAddress("192.168.12.208")\QHostAddress::Broadcast
//广播
if((res=this->_Socket->writeDatagram(ba,ba.length(),QHostAddress("192.168.12.208"),ports))!=ba.length()){
//qDebug()<<res<<ba.length();
return;
}
}
else
{
qDebug("图片无变化");
}
}如何实现远程控制桌面鼠标？
1、（监听事件）客户端给显示区域添加事件过滤器，监听鼠标（或者触摸）事件
MouseButtonPress = 2, // 鼠标按下
MouseButtonRelease = 3, // 鼠标释放
MouseButtonDblClick = 4, // 鼠标双击
MouseMove = 5, // 鼠标移动
Enter = 10, // 鼠标进入显示区域
Leave = 11, // 鼠标离开显示区域
Wheel = 31, // 鼠标滚动
bool OtherScreen::eventFilter(QObject *obj, QEvent *event)
{
//监听触摸屏的单击事件
if(obj==label)
{
if(event->type()==QEvent::MouseButtonPress)
{
clicktype = "MouseButtonPress";
qDebug()<<"鼠标按下";
QMouseEvent* qEvent=(QMouseEvent*)event;
sendMessage(qEvent->pos());//将点击坐标点发送至服务端
return true;
}
else if(event->type()==QEvent::MouseButtonRelease)
{
clicktype = "MouseButtonRelease";
qDebug()<<"鼠标释放";
QMouseEvent* qEvent=(QMouseEvent*)event;
sendMessage(qEvent->pos());//将点击坐标点发送至服务端
return true;
}
else if(event->type()==QEvent::MouseButtonDblClick)
{
clicktype = "MouseButtonDblClick";
qDebug()<<"鼠标双击";
QMouseEvent* qEvent=(QMouseEvent*)event;
sendMessage(qEvent->pos());//将点击坐标点发送至服务端
return true;
}
else if(event->type()==QEvent::Enter)
{
clicktype = "Enter";
qDebug()<<"鼠标进入";
QMouseEvent* qEvent=(QMouseEvent*)event;
sendMessage(qEvent->pos());//将点击坐标点发送至服务端
return true;
}
else if(event->type()==QEvent::Leave)
{
clicktype = "Leave";
qDebug()<<"鼠标离开";
QMouseEvent* qEvent=(QMouseEvent*)event;
sendMessage(qEvent->pos());//将点击坐标点发送至服务端
return true;
}
else if(event->type()==QEvent::MouseMove)
{
clicktype = "MouseMove";
qDebug()<<"鼠标移动";
QMouseEvent* qEvent=(QMouseEvent*)event;
sendMessage(qEvent->pos());//将点击坐标点发送至服务端
return true;
}
else if(event->type()==QEvent::Wheel)
{
clicktype = "MouseMove";
qDebug()<<"鼠标滚动";
QMouseEvent* qEvent=(QMouseEvent*)event;
sendMessage(qEvent->pos());//将点击坐标点发送至服务端
return true;
}
else if(event->type()==QEvent::HoverEnter)
{
clicktype = "MouseMove";
qDebug()<<"鼠标光标进入一个悬停小部件";
QMouseEvent* qEvent=(QMouseEvent*)event;
sendMessage(qEvent->pos());//将点击坐标点发送至服务端
return true;
}
else
{
clicktype = " ";
return false;
}
}
else
{
return OtherScreen::eventFilter(obj,event);
}
}2、（模拟鼠标）服务端接收客户端发来的触发事件类型，调用windows鼠标触发事件，从而到达点击、双击、移动
引入头文件 #include <windows.h>

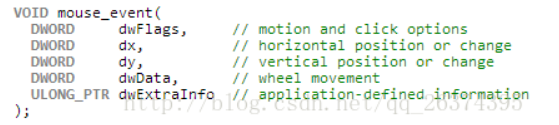

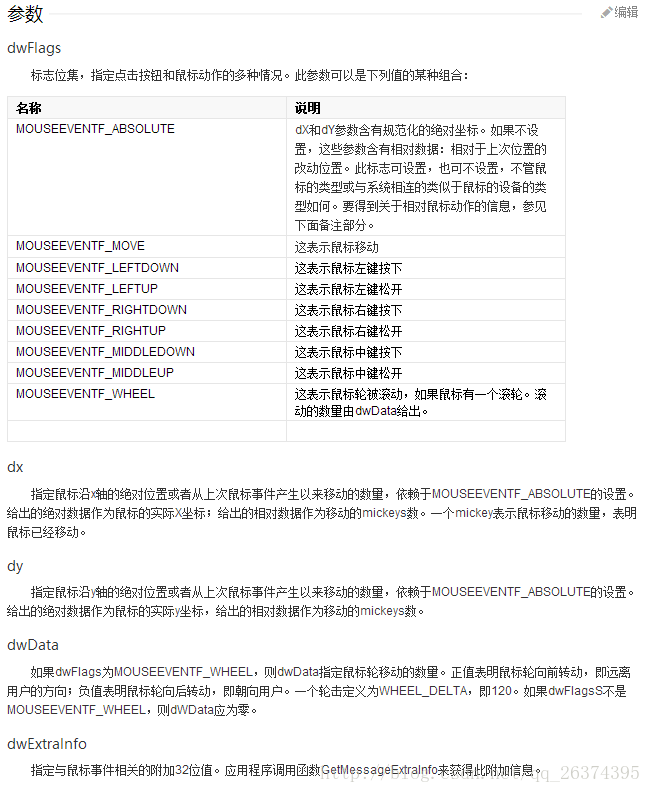

Windows鼠标按键事件

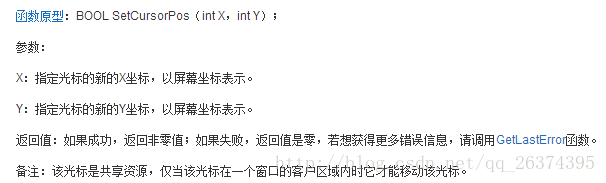

鼠标移动事件
//模拟鼠标点击事件
void MainScreen::simulate_mouse(QString type, QPoint point)
{
//鼠标按下
if(type == "MouseButtonPress")
{
qDebug()<<"鼠标按下"<<point;
::mouse_event(MOUSEEVENTF_LEFTDOWN|MOUSEEVENTF_LEFTUP,point.x(),point.y(),0,0);
}
//鼠标进去和离开
else if(type == "Enter")
{
//SetCursorPos(point.x(),point.y());//设置鼠标位置，跟随开发板的触摸位置
qDebug()<<"鼠标进入"<<point;
}
//鼠标移动
else if(type == "MouseMove")
{
SetCursorPos(point.x(),point.y());
::mouse_event(MOUSEEVENTF_LEFTDOWN,0,0,0,0);
::mouse_event(MOUSEEVENTF_MOVE,0,0,0,0);
qDebug()<<"鼠标移动"<<point;
}
else
{
SetCursorPos(point.x(),point.y());//设置鼠标位置，跟随开发板的触摸位置
}
}坐标转换
根据开发板和电脑的屏幕尺寸大小按比例换算，代码如下
//计算获得PC端的点击坐标
QPoint MainScreen::clickPoint(QPoint point, QRect size)
{
QRect rect;
QPoint click;
rect=QApplication::desktop()->screenGeometry();
qDebug()<<rect;
click.setX(rect.width()*((float)point.x()/(float)size.width()));
click.setY(rect.height()*((float)point.y()/(float)size.height()));
//qDebug()<<"转换："<<click;
ui->textBrowser->append("<font color=gray>坐标：x->"
+ QString::number(click.x())
+ " y->"
+ QString::number(click.y())
+ "\r\n</font>");
return click;
}获取本地IP
/*
*获取本机Ip地址
*/
void MainScreen::getIp()
{
QList<QHostAddress> ipAddressesList = QNetworkInterface::allAddresses();
// use the first non-localhost IPv4 address
for (int i = 0; i < ipAddressesList.size(); ++i) {
if (ipAddressesList.at(i) != QHostAddress::LocalHost &&
ipAddressesList.at(i).toIPv4Address()) {
ipAddress = ipAddressesList.at(i).toString();
break;
}
}
// if we did not find one, use IPv4 localhost
if (ipAddress.isEmpty())
ipAddress = QHostAddress(QHostAddress::LocalHost).toString();
qDebug()<<"IP为："<<ipAddress;
}
