通过ADC0808芯片进行高精度的电压转换,再通过LCD显示。
电压范围0-5V,精度0.05V
ADC0808是采样分辨率为8位的、以逐次逼近原理进行模/数转换的器件。其内部有一个8通道多路开关,它可以根据地址码锁存译码后的信号,只选通8路模拟输入信号中的一个进行A/D转换。
ADC0808是ADC0809的简化版本,功能基本相同。一般在硬件仿真时采用ADC0808进行A/D转换,实际使用时采用ADC0809进行A/D转换。
ADC0808芯片有28条引脚,采用双列直插式封装,各引脚功能如下:
1~5和26~28(IN0~IN7):8路模拟量输入端。
8、14、15和17~21:8位数字量输出端。
22(ALE):地址锁存允许信号,输入,高电平有效。
6(START): A/D转换启动脉冲输入端,输入一个正脉冲(至少100ns宽)使其启动(脉冲上升沿使0808复位,下降沿启动A/D转换)。
7(EOC): A/D转换结束信号,输出,当A/D转换结束时,此端输出一个高电平(转换期间一直为低电平)。
9(OE):数据输出允许信号,输入,高电平有效。当A/D转换结束时,此端输入一个高电平,才能打开输出三态门,输出数字量。
10(CLK):时钟脉冲输入端。要求时钟频率不高于640KHZ。
12(VREF(+))和16(VREF(-)):参考电压输入端
11(Vcc):主电源输入端。
13(GND):地。
23~25(ADDA、ADDB、ADDC):3位地址输入线,用于选通8路模拟输入中的一路

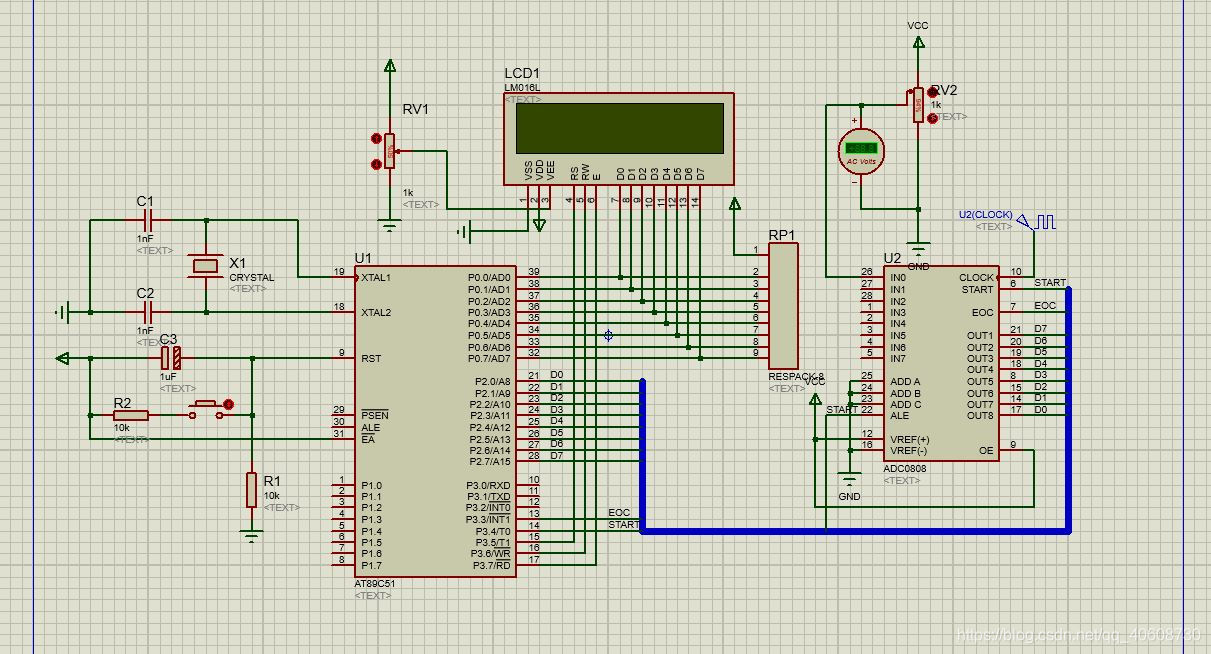

电路原理图如下:
运行时的截图如下:
源代码如下:
#include "includes.h"
#define TIME0H 0x3C
#define TIME0L 0xB0
unsigned char uc_Clock=0; //定时器0中断计数
bit b_DATransform=0;
void vShowVoltage(unsigned int uiNumber)
{
unsigned char ucaNumber[3],ucCount;
if(uiNumber>999)
uiNumber=999;
ucaNumber[0]=uiNumber/100; //把计算数字的每个位存入数组。
ucaNumber[1]=(uiNumber-100*(int)ucaNumber[0])/10;
ucaNumber[2]=uiNumber-100*(int)ucaNumber[0]-10*ucaNumber[1];
for(ucCount=0;ucCount<3;ucCount++)
{
vShowOneChar(ucaNumber[ucCount]+48); //从首位到末位逐一输出。
if(ucCount==0)
vShowOneChar('.');
}
}
//*************************************************************************************************
//* *
//* ********************************主函数****************************** *
//* *
//*************************************************************************************************
void main()
{
TMOD=0x01; //定时器0,模式1。
TH0=TIME0H;
TL0=TIME0L;
TR0=1; //启动定时器。
ET0=1; //开定时器中断。
EA=1; //开总中断
vdInitialize();
vWriteCMD(0x84); //写入显示起始地址(第二行第一个位置)
vShowChar("Voltage:");
vWriteCMD(0xC9);
vShowChar("(V)");
while(1)
{
if(b_DATransform==1)
{
b_DATransform=0;
vWriteCMD(0xC4);
vShowVoltage(uiADTransform());
}
}
}
void Time0() interrupt 1
{
if(uc_Clock==0)
{
uc_Clock=5;
b_DATransform=1;
}
else
uc_Clock--;
TH0=TIME0H; //恢复定时器0。
TL0=TIME0L;
}
