本文详细介绍了如何在三层交换机上配置DHCP服务，通过基于接口的配置实现不同VLAN间的地址分配。首先，划分VLAN并配置vlanif接口地址；接着，在vlanif接口上设置地址池；最后，使能DHCP服务，配置DNS地址，排除特定IP地址，设定租用期。实验结果验证了配置的有效性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

不同vlan或接口分配不同地址

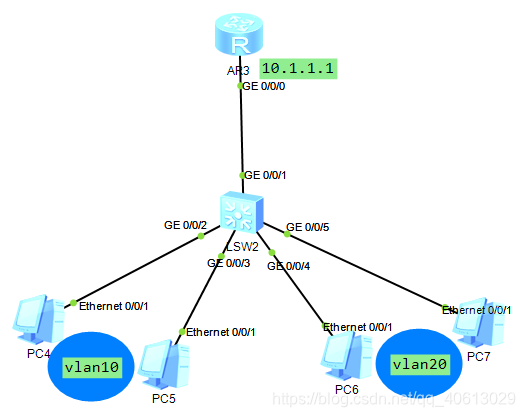

一. 实验拓扑

在这里插入图片描述

二. 思路分析

  • dhcp可以基于接口进行配置，所以可以使用三层交换机的虚接口进行配置dhcp服务
  • 划分好vlan(可以参考三层交换机实现vlan间通信)，配置vlanif接口地址
  • 在vlanif接口上配置接口地址池
  • 配置方法和配置接口地址池的方法一样
  • 使能dhcp服务：dhcp enable
  • 进入接口(以vlan10为例)：int vlanif 10
  • 在接口下使能dhcp服务：dhcp select interface
  • 配置dns地址：dhcp server dns-list [dns服务器的地址]
  • 将dns服务器的地址从可分配的地址中除去：dhcp server excluded-ip-address [ip地址]
  • 设置租用期：dhcp server lease day [数字]

三. 实验结果

  • 通过在G0/0/2和G0/0/5接口捕获数据包：
    在这里插入图片描述

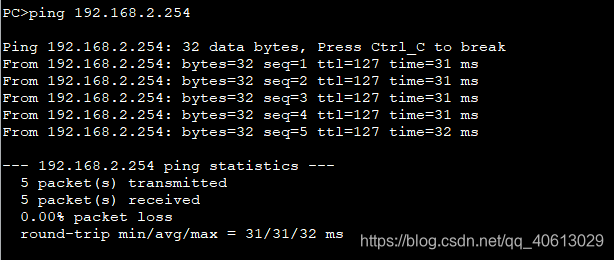

  • 从数据包中得到PC7的ip地址为：192.168.2.254，使用ping命令检测PC4和PC7的连通性：
    在这里插入图片描述
