5OSPF的邻居和NBMA环境下的邻居

OSPF排错

1.邻居neighbor

指认识（交互了hello报文）但没有交换LSA。

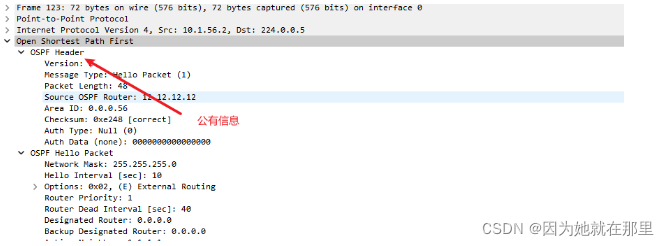

报文角度：Hello；(DBD;LAR;LSU;LSAck)-----和链路状态有关系。

查看接口：

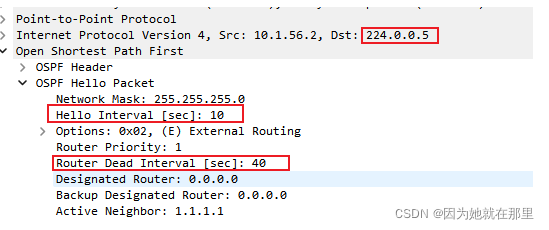

依赖Hello维护邻居关系。

10s发送一次Hello

40s未收到则断开关系。



活跃邻居，默认没有为0.0.0.0，此时为1.1.1.1

224.0.0.5--------通过组播发现方式发现邻居



224.0.0.x 24 TTL值为1



OSPF邻居建立过程：

down（初始化）------Init----------2-Way

如果在hello中发现自己的路由器ID，则进入2-Way状态。

默认串行链路是否有2-Way？

没有 (不需要选择DR与BDR)

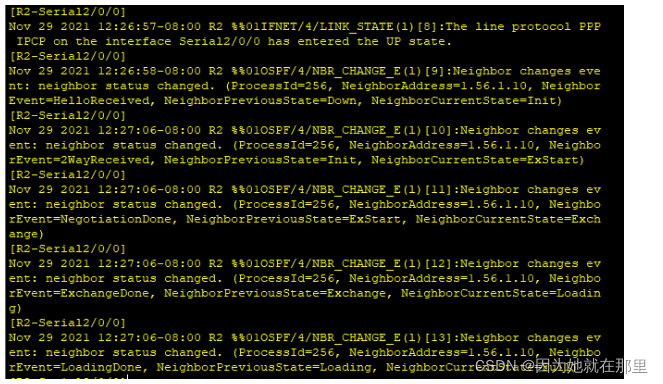

shutdown和undoshutdown观察ospf建立过程

有时需要通过手工指定邻居。

2.2 NBMA环境下的邻居关系

非广播多路访问。不支持广播组播

MA，多路访问（支持广播与组播）

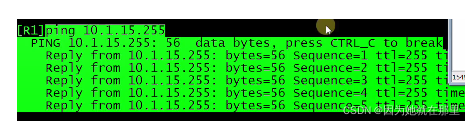

能ping通

华为设备上成功是因为有路由表

思科可能相同

广播一定上属于组播

环境为部分互联，R1和R4通信 R1和R5通信 R4和R5不能通信。

区域0中没有OSPF：因为链路不支持组播 224.0.0.5，通过组播就建立不了邻居关系。

在接口开启OSPF的前提下，手工指定邻居。

ospf 1

peer 10.1.1.1

会出现Attempt状态-----在NBMA状态下才会出现。

先有Attempt还是先有初始化状态？

先有尝试。

DOWN --没状态

先有DOWN。

down------attempt-------初始化

需要双向单播指定对端。

在NBMA环境下，即使成功创建邻居：问题1）分支之间缺少路由 2）即使有路由也无法通信。

作业：完成R1 R4 R5的邻居 初步得到路由。
