计算机网络实验报告

计算机网络实验

一、验证性实验

1.Ipconfig

ipconfig 是微软操作系统的计算机上用来控制网络连接的一个命令行工具。它的主要用来显示当前网络连接的配置信息（/all 参数）。

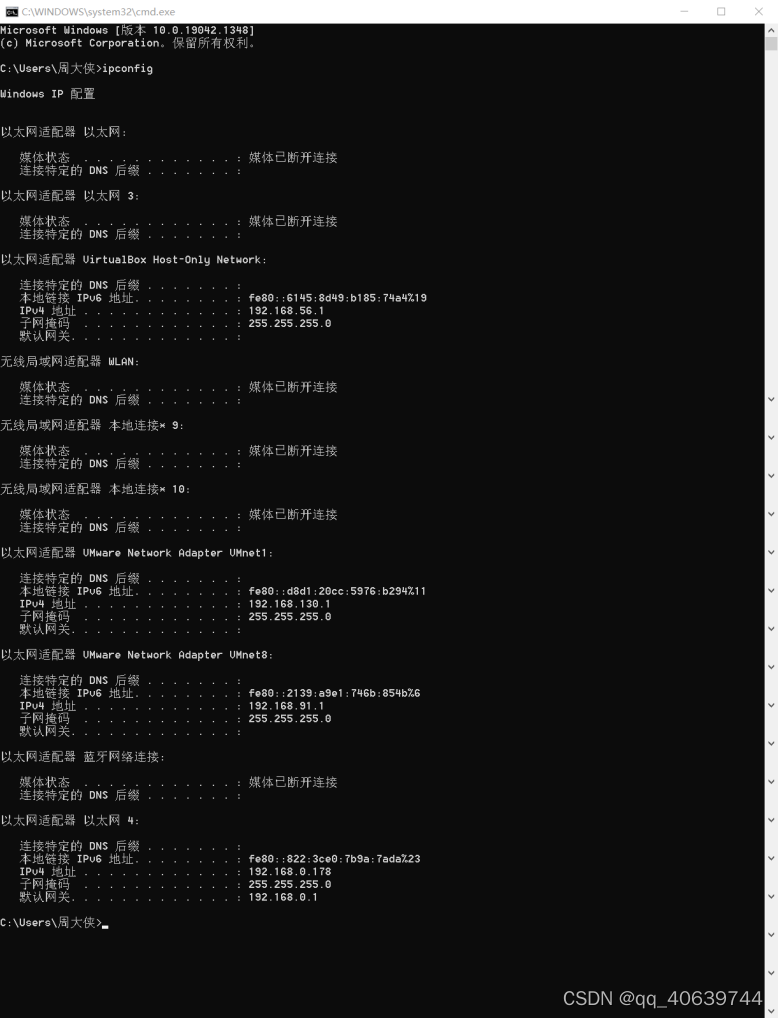

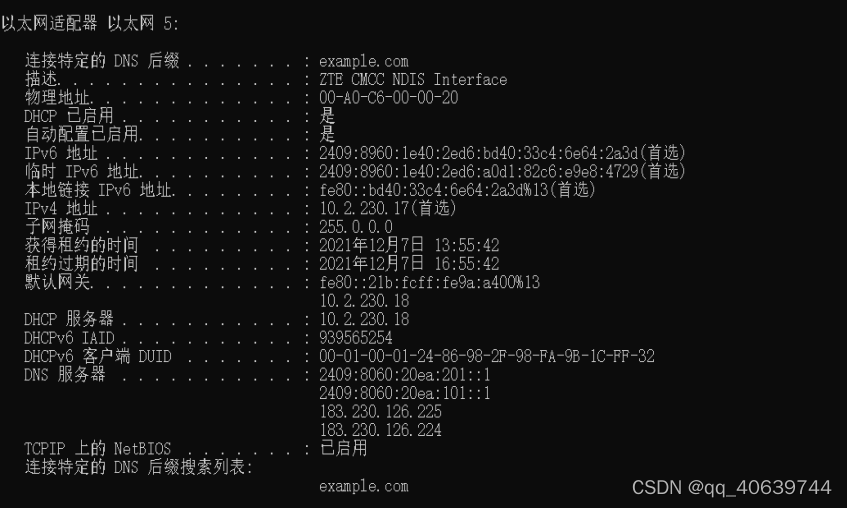

实作一：使用 ipconfig/all 查看自己计算机的网络配置，尽可能明白每行的意思，特别注意 IP 地址、子网掩码 Subnet Mask、网关 Gateway。

Ip地址为10.2.230.17
子网掩码为255.0.0.0
网关为10.2.230.18；fe80::21b:fcff:fe9a:a400%13

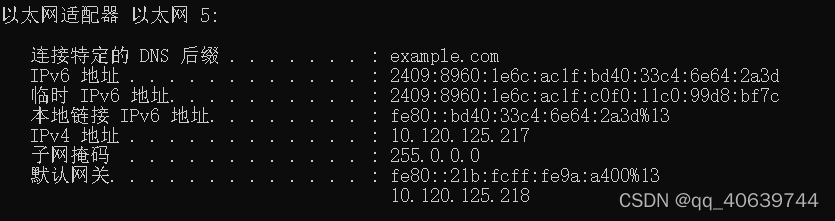

实作二：使用 ipconfig/all 查看旁边计算机的网络配置，看看有什么异同。

IP地址、子网掩码 Subnet Mask、网关 Gateway与我都不同。

如何判断两台计算机是否处于同一子网

查看两台计算机的IP地址及子网掩码，将IP地址与子网掩码转换成二进制，然后相应位进行相与运算，得出的结果相同就是属于同一子网；得出结果不相同就不属于同一子网。
将本机的ip与子网掩码相与得出的结果为255.0.0.0
将旁机的ip与子网掩码相与得出的结果为255.255.255.0
所以本机和旁机不属于同一子网

2.Ping

PING （Packet Internet Groper），因特网包探索器，用于测试网络连接量的程序 。ping 是工作在 TCP/IP 网络体系结构中应用层的一个服务命令， 主要是向特定的目的主机发送 ICMP（Internet Control Message Protocol 因特网报文控制协议）Echo 请求报文，测试目的站是否可达及了解其有关状态。

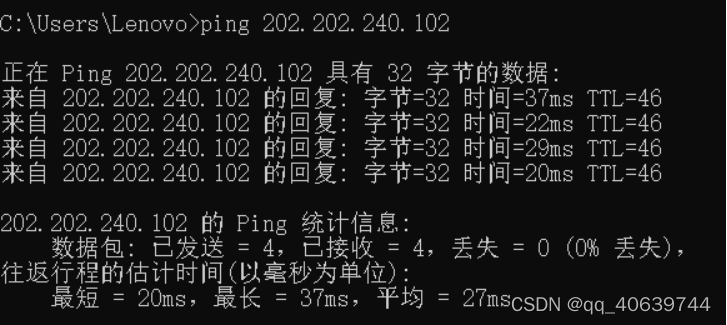

实作一:要测试到某计算机如 重庆交通大学 Web 服务器的连通性，可以使用 ping www.cqjtu.edu.cn 命令，也可直接使用 IP 地址。

字节表示测试时发送的数据包大小为32个字节，即对方（202.202.240.102）回复了本机32个字节的数据包，在默认时为32字节的负载；
时间表示的是对方主机往返一次所需要用到的时间；
TTL表示生存时间，即ping的数据包在网络上存在的时间。当数据包传送到达一个路由器之后TTL就会自动减1，如果减到0了还是没有传送到目的主机，那么就会自动丢失，且不同操作系统下的TTL值也是不相同的。

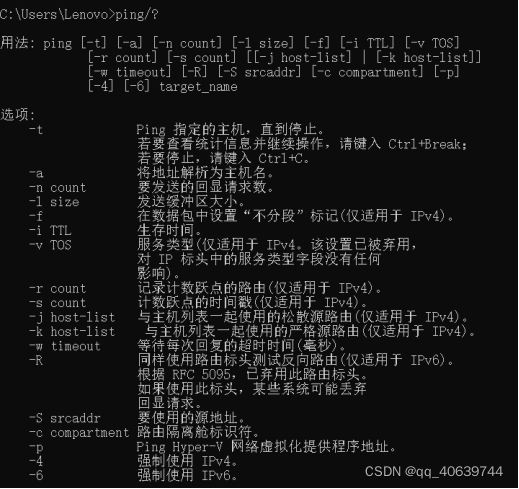

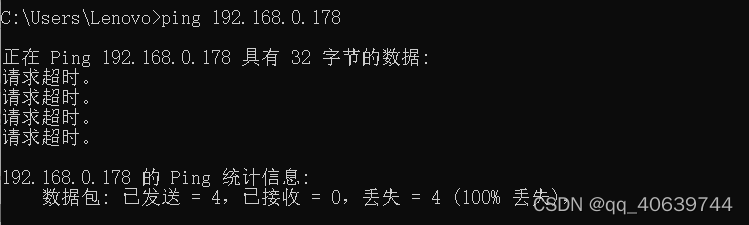

实作二：使用 ping/? 命令了解该命令的各种选项并实际使用。

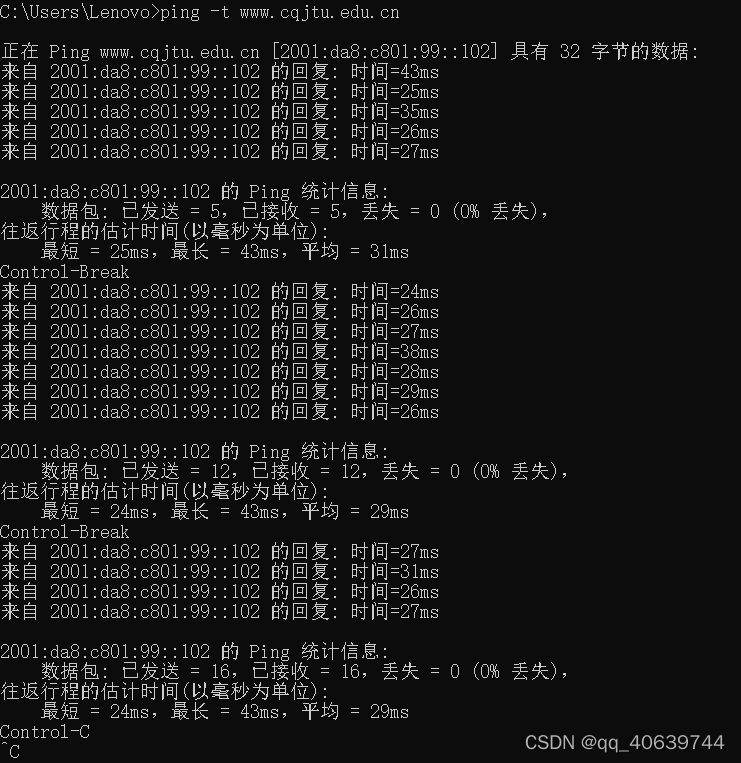

ping -t :Ping 指定的主机，直到停止。若要查看统计信息并继续操作，键入 Ctrl+Break； 若要停止，键入 Ctrl+C。

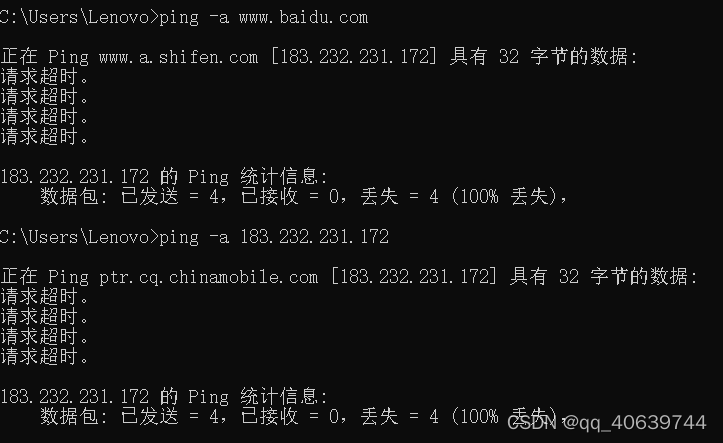

ping -a :将地址解析为主机名。

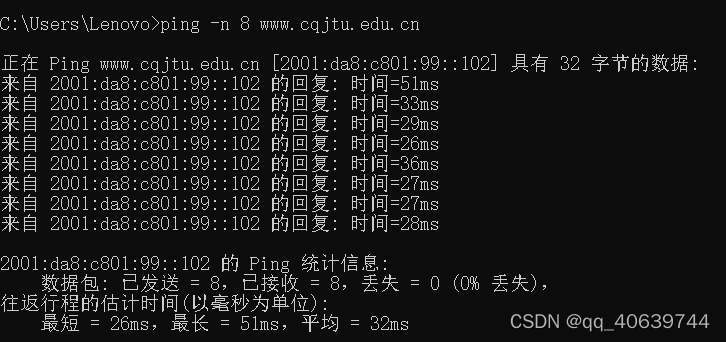

ping -n count :此选项可以指定回显请求的次数，默认次数为4次。在-n 后面加数字，数字范围是从1-4294967295，后面加的数字即为回显请求的次数。此选项就可以任意选定回显的次数，不像默认那样死板，也不像-t选项不停止。

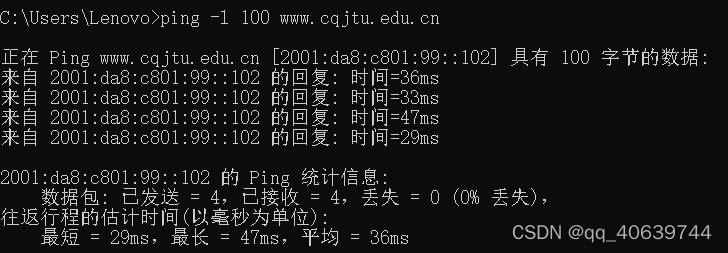

ping -l size :发送size指定大小的到目标主机的数据包。在默认的情况下Windows的ping发送的数据包大小为32byt，最大能发送65500byt。当一次发送的数据包大于或等于65500byt时，将可能导致接收方计算机宕机。

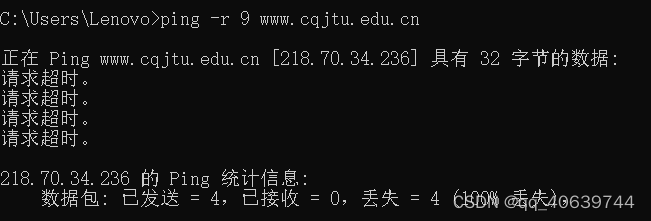

ping -r count:在“记录路由”字段中记录传出和返回数据包的路由，探测经过的路由个数，但最多只能跟踪到9个路由。(仅适用于 IPv4)。

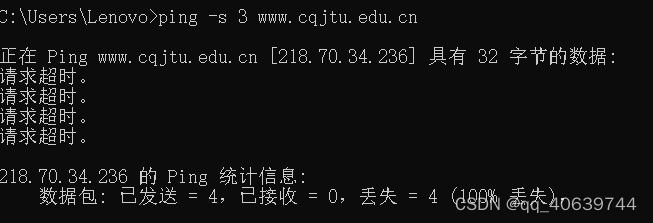

ping -s count:计数跃点的时间戳(仅适用于 IPv4)。


这两个命令我都运行失败，可能是因为这两个命令只适用于IPV4。
ping -w timeout :等待每次回复的超时时间(毫秒)。
ping -i ttl :将"生存时间"字段设置为 ttl 指定的值。(1–255)

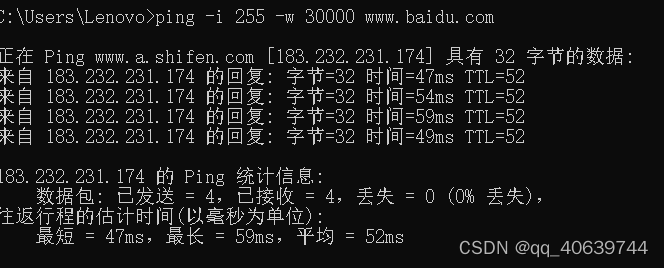

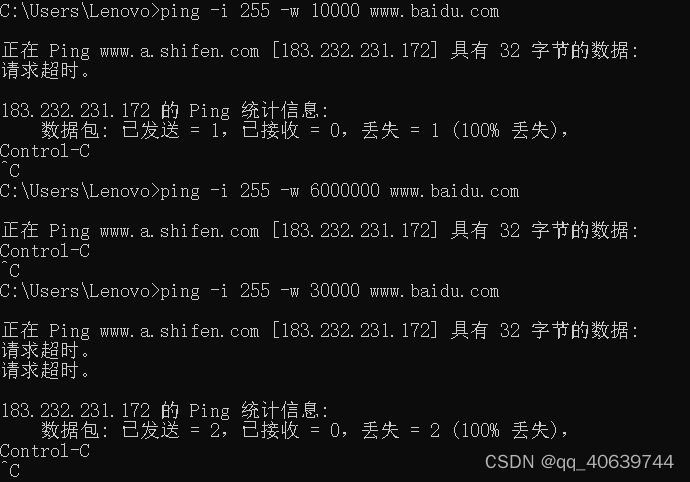

因为我ping百度一直都是超时，我设想可能是ttl和timeout的值不够大，于是我将ttl改为255，timeout的值设为30000，如图所示：

但是我之后又试了一次，还是超时，我觉得可能是网络波动的问题。

经过我的试验我发现，ping 百度的 IP 即 ping 14.215.177.39 没问题，但 ping 百度的域名即 ping www.baidu.com 不行，那么可能的原因是什么？如何进行验证和解决？
域名ping不通说明域名解析不出来。
负责解析域名的，就是DNS，
首先清空一下DNS缓存，命令窗口ipconfig/flushdns然后设置电脑的DNS为google的DNS 8.8.8.8 或者电信的 101.226.4.6或者114.114.114.114大部分是可以的 如果还是Ping不通 则可联系给域名服务的服务商，他们会给出dns服务器。

另外，有时候我们会遇到“能上 QQ，但不能上网”的问题，这又是怎么回事呢？

能上 QQ，但不能上网是因为QQ不需要DNS解析域名，DNS出问题不会影响QQ

3.tracert

TRACERT (Trace Route 的组合缩写)，也称为路由追踪，该命令行程序可用于跟踪 Internet 协议 （IP） 数据包传送到目标地址时经过的路径。

实作一

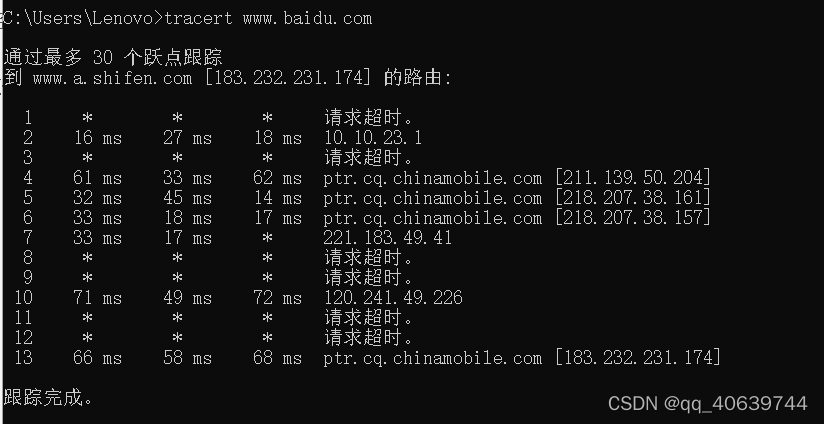

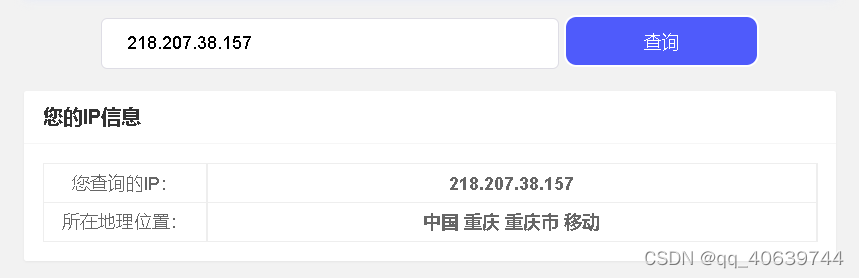

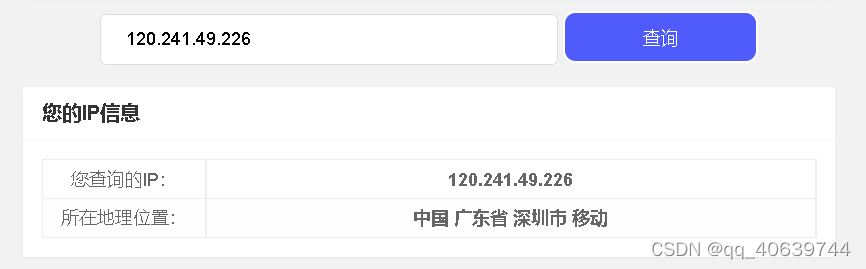

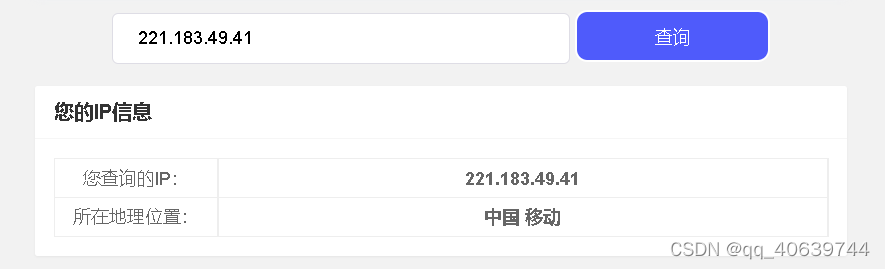

要了解到某计算机如 www.baidu.com 中间经过了哪些节点（路由器）及其它状态，可使用 tracert www.baidu.com 命令，查看反馈的信息，了解节点的个数。可通过网站 http://ip.cn 查看这些节点位于何处，是哪个公司的，大致清楚本机到百度服务器之间的路径。

实作二

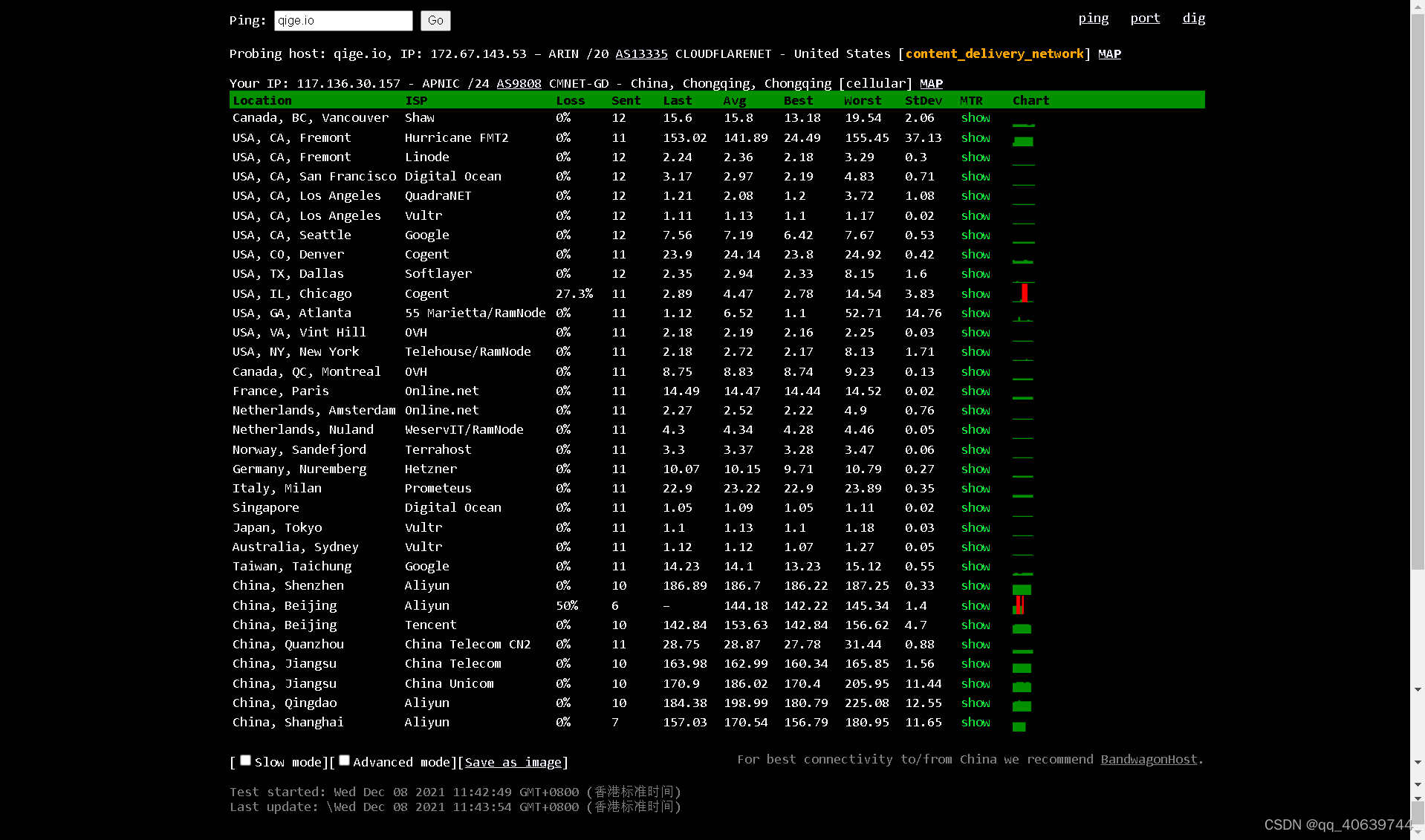

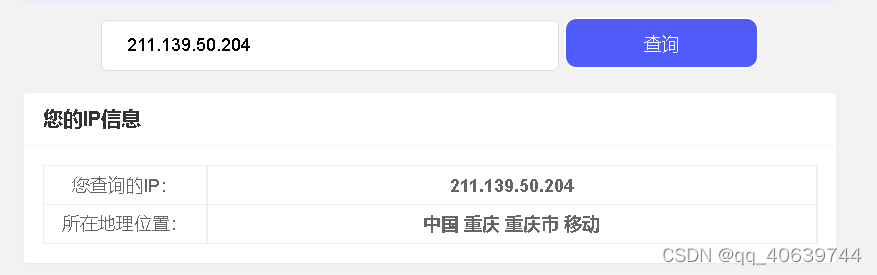

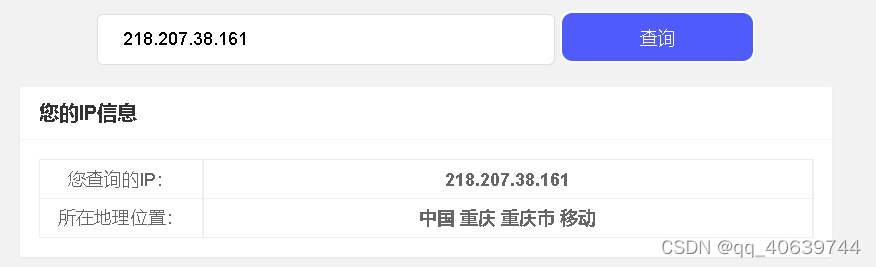

ping.pe 这个网站可以探测从全球主要的 ISP 到某站点如 https://qige.io 的线路状态，当然也包括各线路到该主机的路由情况。请使用浏览器访问 http://ping.pe/qige.io 进行了解。

tracert 能告诉我们路径上的节点以及大致的延迟等信息，那么它背后的原理是什么？本问题可结合第二部分的 Wireshark 实验进行验证。

原理是设置 TTL 为 1.2.3…n ，路由器会将死掉的包的信息返回给主机，从而实现显示路径各个结点。

在追踪过程中，你可能会看到路径中某些节点显示为 * 号，这是发生了什么？

出现 * 号的路由是因为出于安全考虑或网络问题没有回应

4.ARP

ARP（Address Resolution Protocol）即地址解析协议，是用于根据给定网络层地址即 IP 地址，查找并得到其对应的数据链路层地址即 MAC地址的协议。 ARP 协议定义在 1982 年的 RFC 826。

实作一

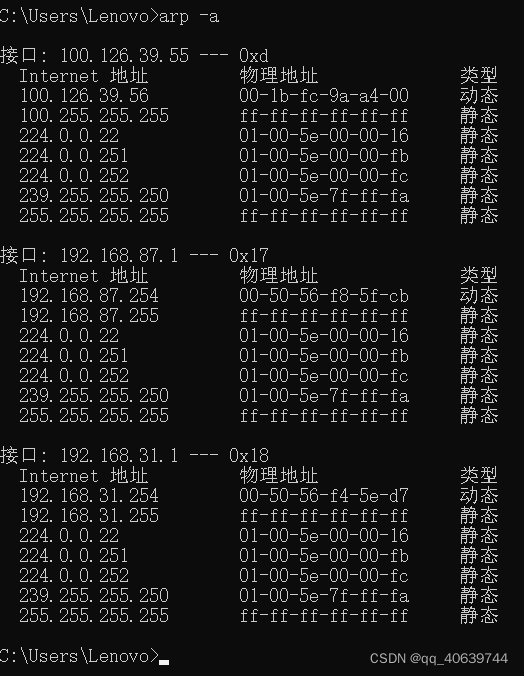

运行 arp -a 命令查看当前的 arp 缓存， 请留意缓存了些什么。

如果再次ping一个在缓存里不存在的ip，那么缓存就会多出一个动态缓存

实作二

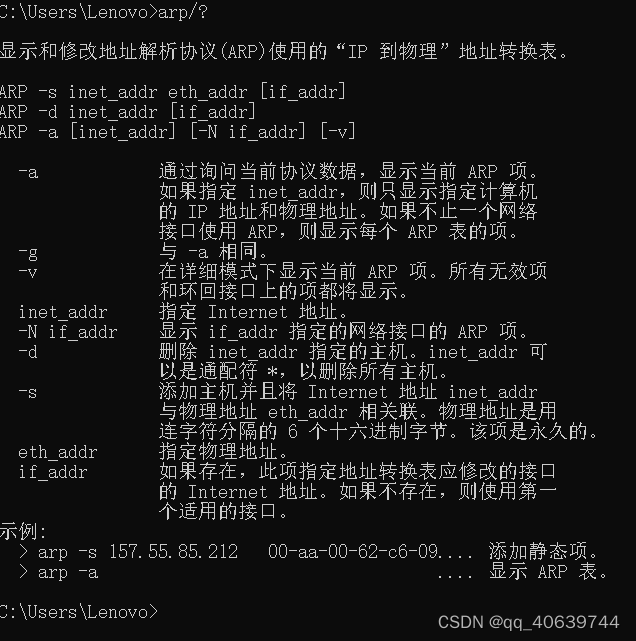

请使用 arp /? 命令了解该命令的各种选项

实作三

一般而言，arp 缓存里常常会有网关的缓存，并且是动态类型的。

假设当前网关的 IP 地址是 192.168.0.1，MAC 地址是 5c-d9-98-f1-89-64，请使用 arp -s 192.168.0.1 5c-d9-98-f1-89-64 命令设置其为静态类型的。

这里我们得到了 “ARP 项添加失败: 请求的操作需要提升” 这样的信息，解决方法如下：
进入管理员模式，输入netsh i i show in 先找出当前的网卡idx号。
然后运行：

netsh -c i i add neighbors idx ip地址 物理地址

使用下条命令netsh -c i i delete neighbors Idx可以将动态恢复成静态

为何缓存中常常有网关的信息？我们将网关或其它计算机的 arp 信息设置为静态有什么优缺点？

1.因为缓存本身记录着你有访问过的pc 网卡MAC物理地址。
2.静态分配IP地址是指给每一台计算机都分配一个固定的IP地址，优点是便于管理，特别是在根据IP地址限制网络流量的局域网中，以固定的IP地址或IP地址分组产生的流量为依据管理，可以免除在按用户方式计费时用户每次上网都必须进行的身份认证的繁琐过程，同时也避免了用户经常忘记密码的尴尬。静态分配IP地址的弱点是合法用户分配的地址可能被非法盗用，不仅对网络的正常使用造成影响，同时由于被盗用的地址往往具有较高的权限，因而也容易给合法用户造成损失和潜在的安全隐患。

5.DHCP

DHCP（Dynamic Host Configuration Protocol）即动态主机配置协议，是一个用于 IP 网络的网络协议，位于 OSI 模型的应用层，使用 UDP 协议工作，主要有两个用途：

用于内部网或网络服务供应商自动分配 IP 地址给用户
用于内部网管理员对所有电脑作中央管理

简单的说，DHCP 可以让计算机自动获取/释放网络配置。

实作一

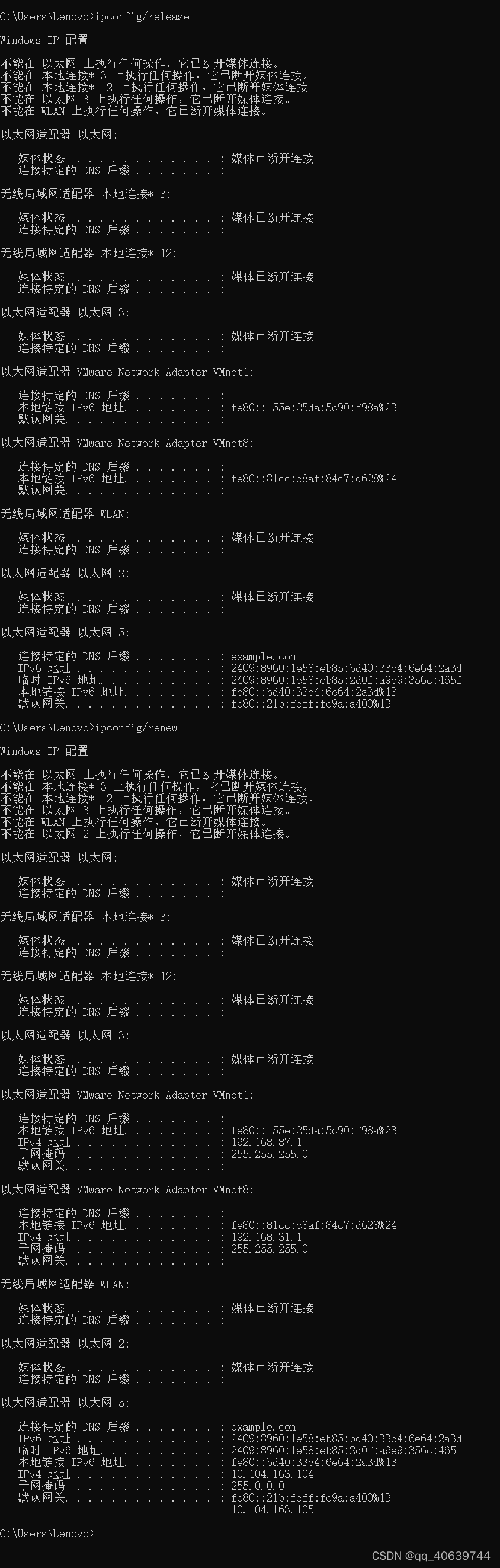

一般地，我们自动获取的网络配置信息包括：IP 地址、子网掩码、网关 IP 以及 DNS 服务器 IP 等。使用 ipconfig/release 命令释放自动获取的网络配置，并用 ipconfig/renew 命令重新获取，了解 DHCP 工作过程和原理。

在Windows系统下，如果由于某种原因计算机不能获取 DHCP 服务器的配置数据，那么Windows将会根据某种算法自动配置为 169.254.x.x 这样的 IP 地址。显然，这样的 IP 以及相关的配置信息是不能让我们真正接入 Internet 的，为什么？既然不能接入 Internet，那么Winodws系统采用这样的方案有什么意义？

自动配置的IP地址和信息可以短暂性的解决计算机不能获取 DHCP 服务器的配置数据的问题

6.netstat

无论是使用 TCP 还是 UDP，任何一个网络服务都与特定的端口（Port Number）关联在一起。因此，每个端口都对应于某个通信协议/服务。

netstat（Network Statistics）是在内核中访问网络连接状态及其相关信息的命令行程序，可以显示路由表、实际的网络连接和网络接口设备的状态信息，以及与 IP、TCP、UDP 和 ICMP 协议相关的统计数据，一般用于检验本机各端口的网络服务运行状况。

实作一

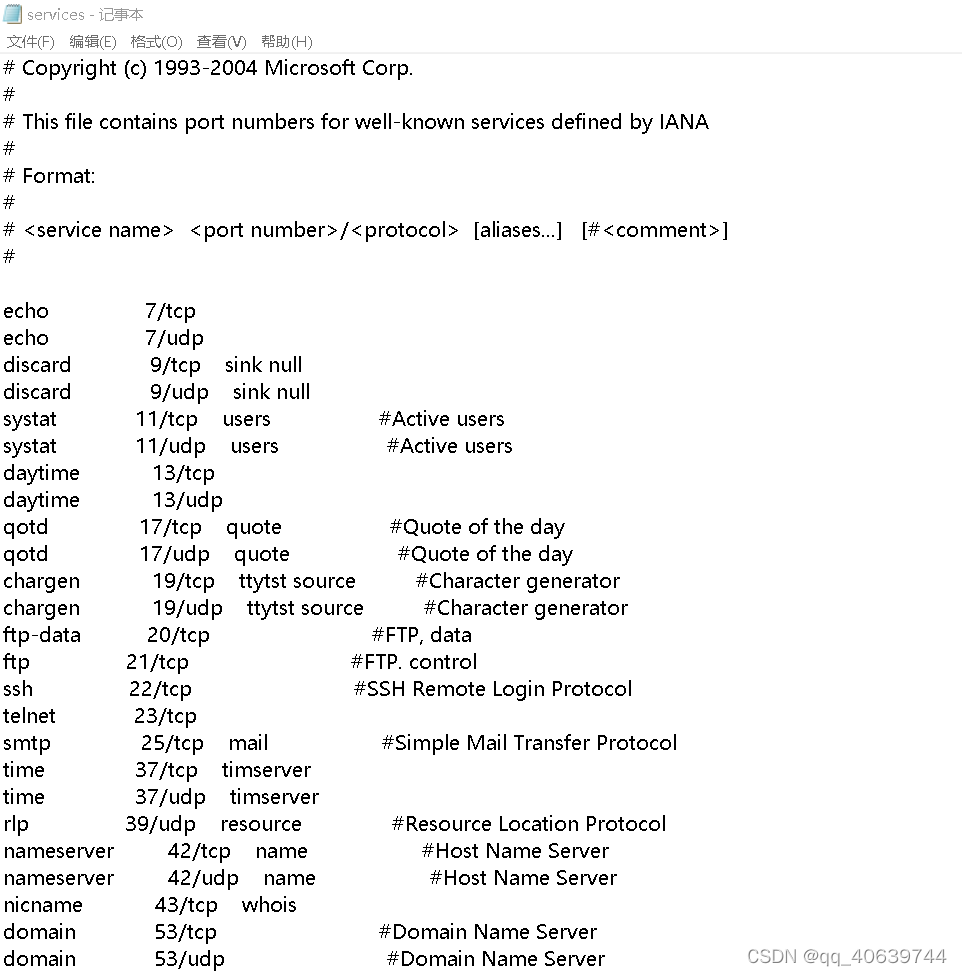

Windows 系统将一些常用的端口与服务记录在

C:\WINDOWS\system32\drivers\etc\services

文件中，请查看该文件了解常用的端口号分配。

实作二

使用 netstat -an 命令，查看计算机当前的网络连接状况。

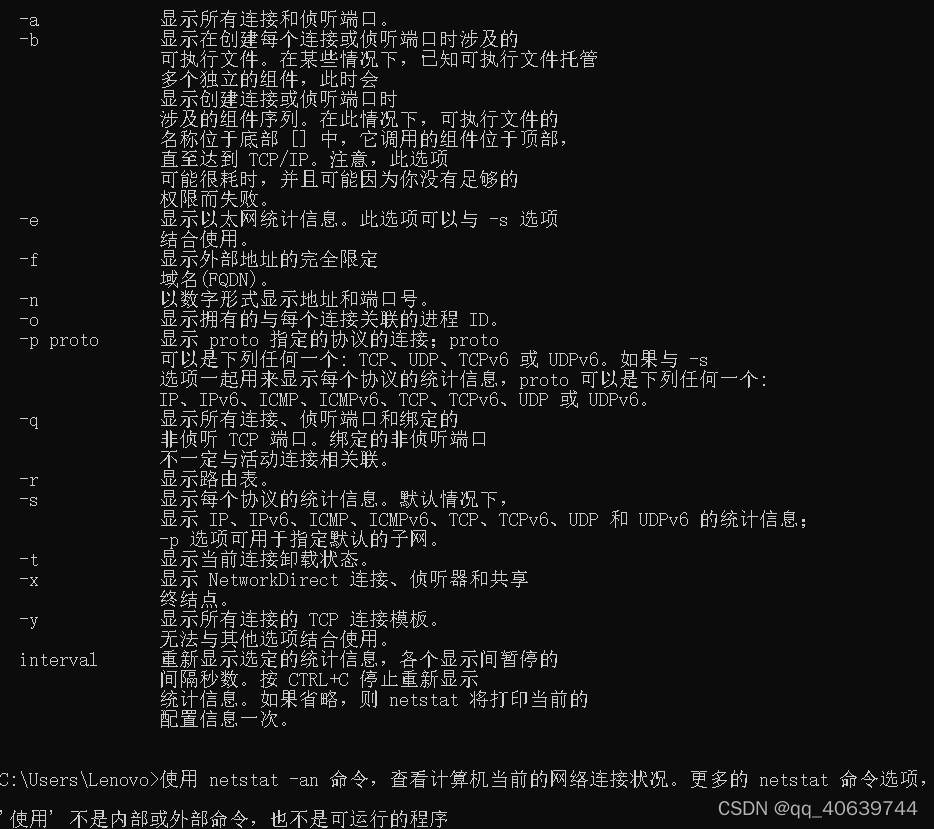

更多的 netstat 命令选项如图所示：

打开的计算机端口，就是向 Internet 打开的一个通道。通过 netstat命令，我们可以了解当前计算机哪些端口是打开的，从而找出一些恶意后台程序，分析其所作所为，并且可以进一步将相关端口关闭，降低安全风险。

7.DNS

DNS（Domain Name System）即域名系统，是互联网的一项服务。它作为将域名和 IP 地址相互映射的一个分布式数据库，能够使人更方便地访问互联网。DNS 使用 TCP 和 UDP 的 53 号端口。

实作一

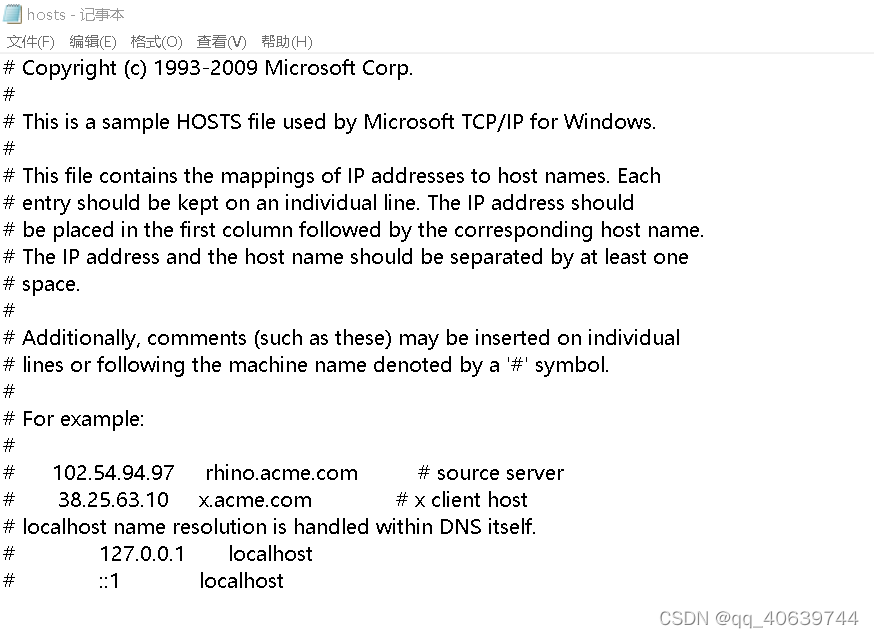

Windows 系统将一些固定的/静态的 DNS 信息记录在 C:\WINDOWS\system32\drivers\etc\hosts 文件中，如我们常用的 localhost 就对应 127.0.0.1 。请查看该文件看看有什么记录在该文件中。

实作二

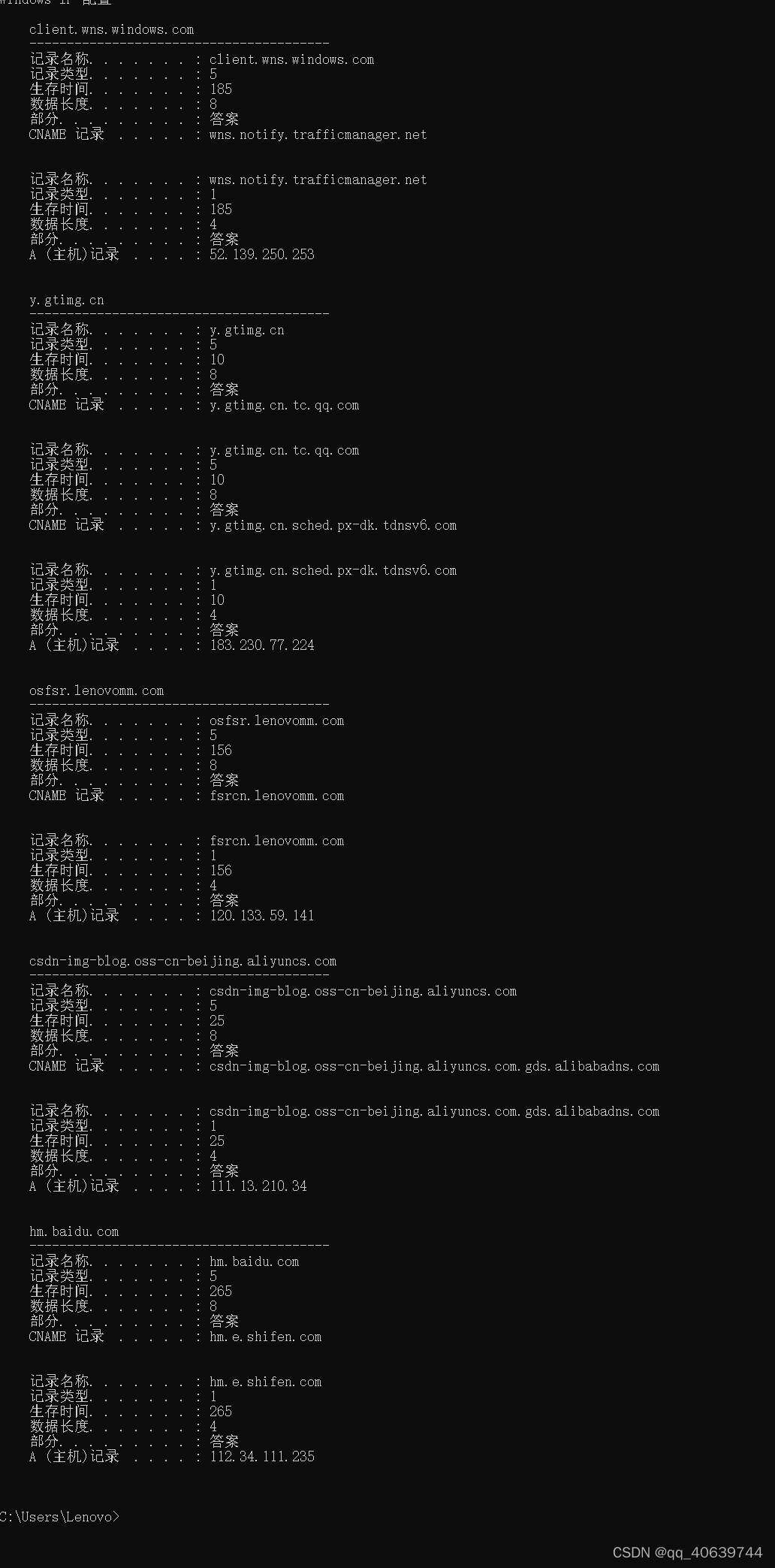

解析过的 DNS 记录将会被缓存，以利于加快解析速度。请使用 ipconfig /displaydns 命令查看。我们也可以使用 ipconfig /flushdns 命令来清除所有的 DNS 缓存。

实作三

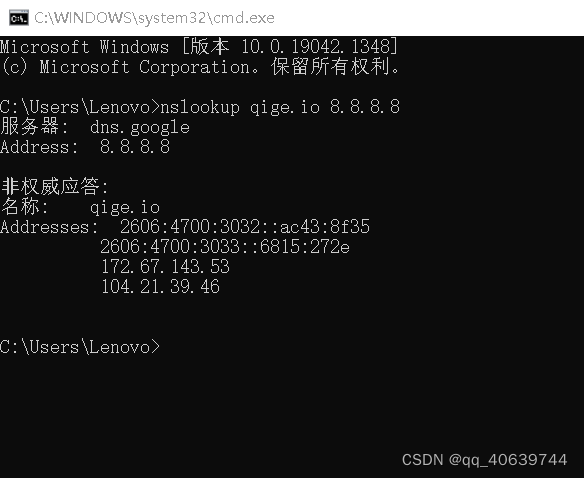

使用 nslookup qige.io 命令，将使用默认的 DNS 服务器查询该域名。当然你也可以指定使用 CloudFlare（1.1.1.1）或 Google（8.8.8.8） 的全球 DNS 服务器来解析，如：nslookup qige.io 8.8.8.8，当然，由于你懂的原因，这不一定会得到正确的答案。

当我们使用浏览器上网时，或多或少的会看到一些广告。某些网站的广告是非常没有节操的，所以我们一般可以通过安装浏览器插件如 AdGuard、AdBlocker 等来拦截和过滤或者在我们前面提到的 hosts 文件中添加 DNS 记录。
这种方式为何能过滤广告？如果某些广告拦截失效，那么是什么原因？你应该怎样进行分析从而能够成功屏蔽它？

原理是再hosts文件中将广告域名对应的ip写为本机（0.0.0.0）。
如果某些广告拦截失效，可能是这个广告域名改了，而我们的hosts文件中有没有写入这个新域名对应本机，所以拦截失败，这就需要向hosts文件中写入这个新域名对应为本机，这样就可以屏蔽这个之前屏蔽失败的广告了

8.cache

cache 即缓存，是 IT 领域一个重要的技术。我们此处提到的 cache 主要是浏览器缓存。

浏览器缓存是根据 HTTP 报文的缓存标识进行的，是性能优化中简单高效的一种优化方式了。一个优秀的缓存策略可以缩短网页请求资源的距离，减少延迟，并且由于缓存文件可以重复利用，还可以减少带宽，降低网络负荷。

实作一

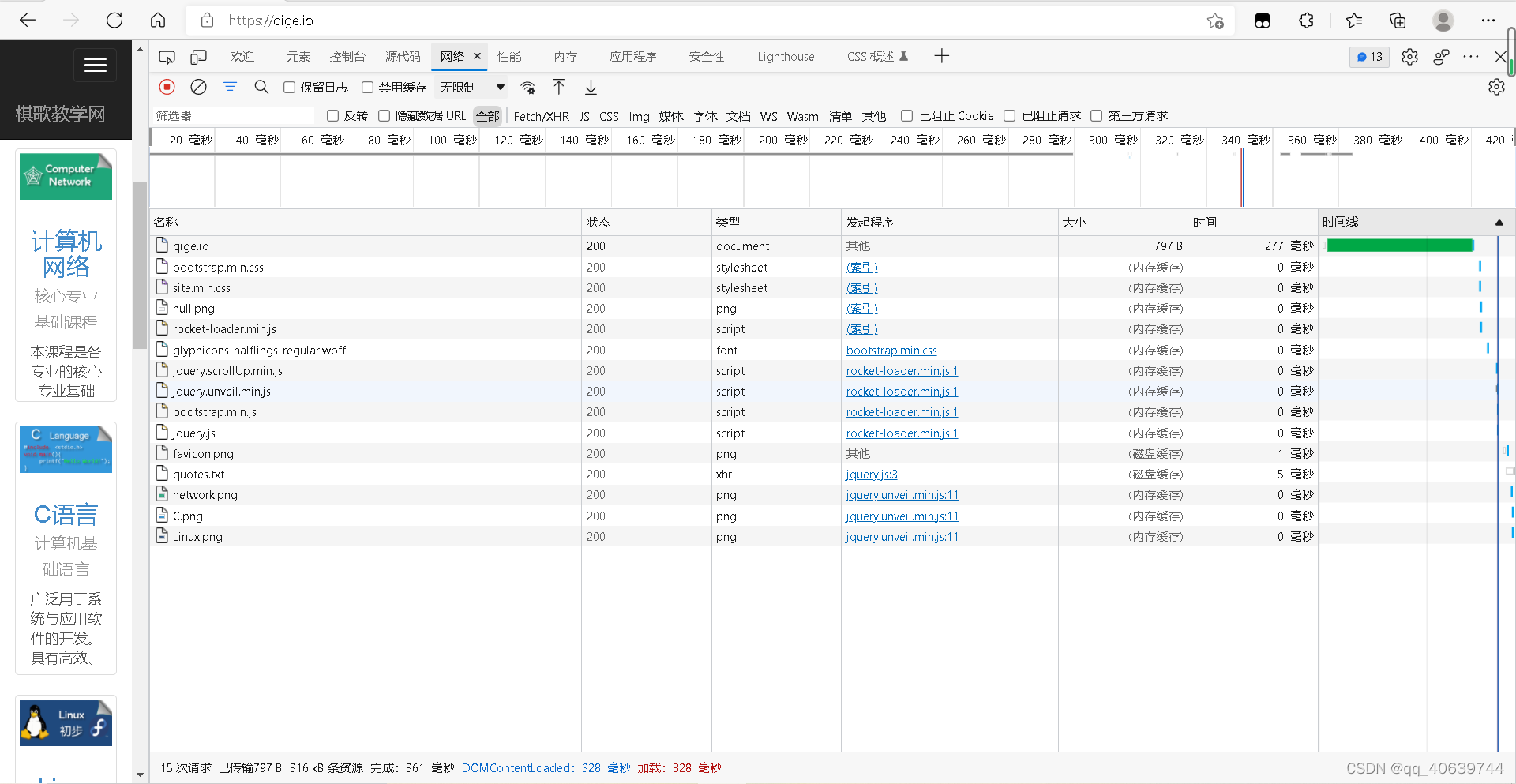

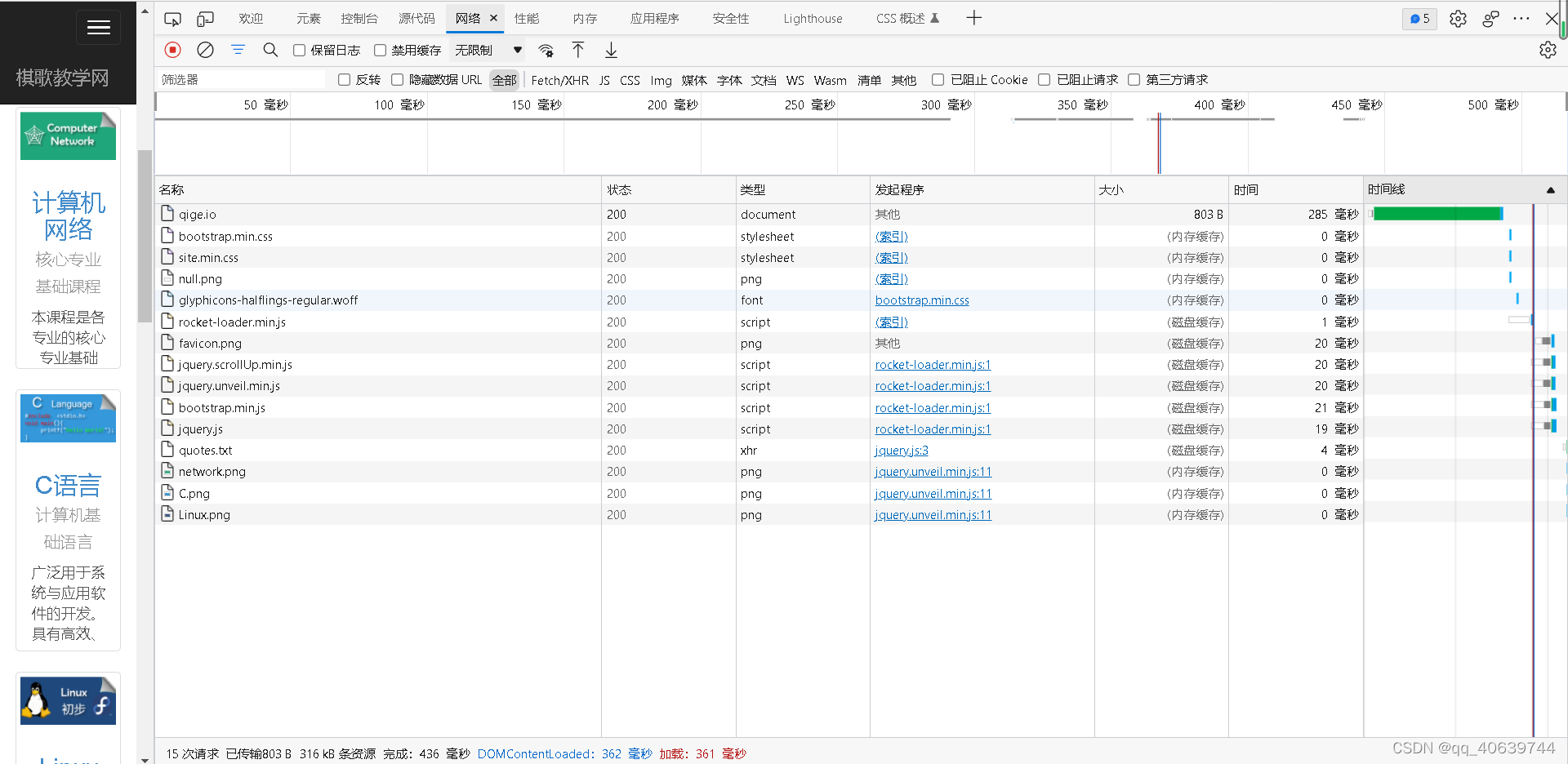

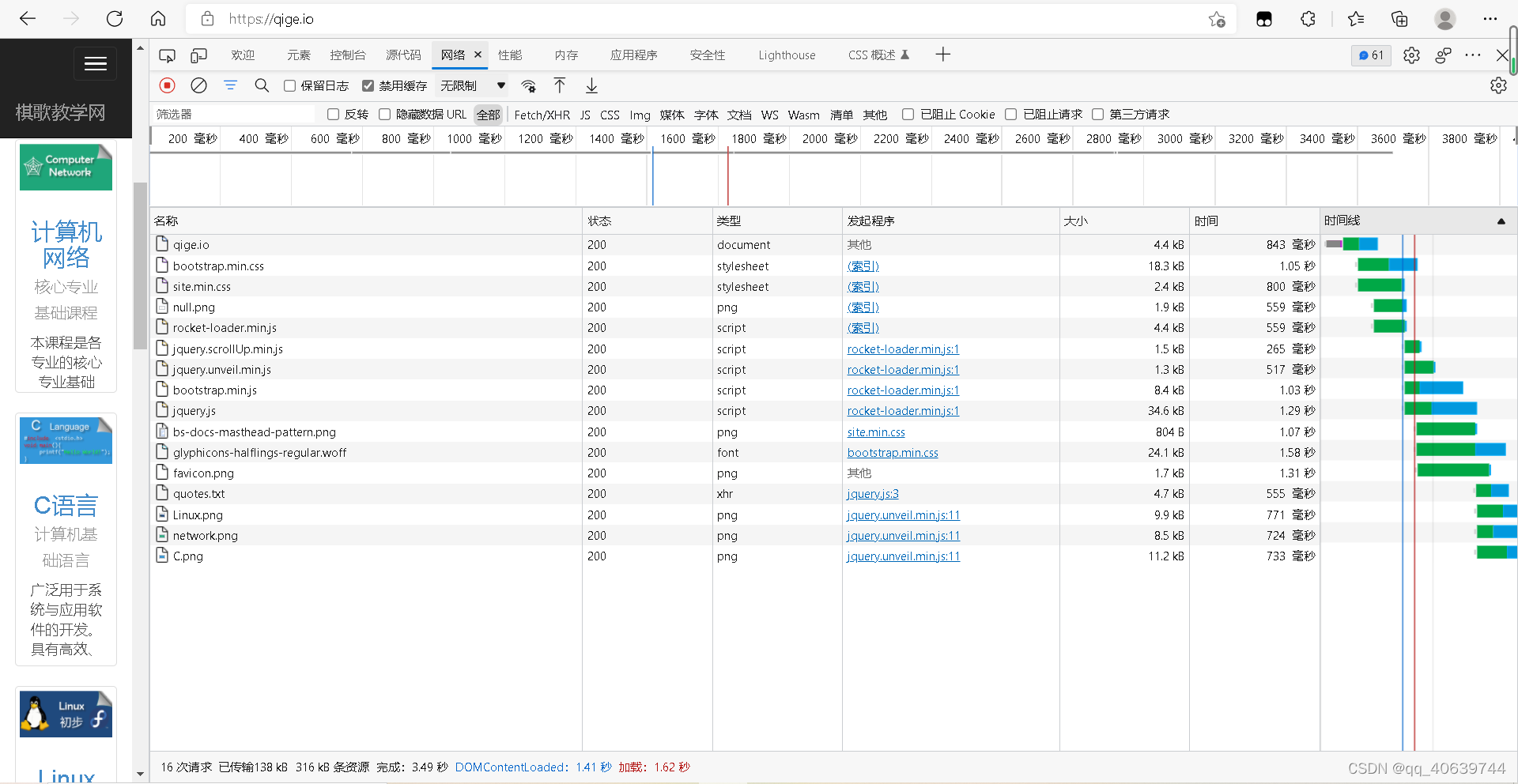

打开 Chrome 或 Firefox 浏览器，访问 https://qige.io ，接下来敲 F12 键 或 Ctrl + Shift + I 组合键打开开发者工具，选择 Network 面板后刷新页面，你会在开发者工具底部看到加载该页面花费的时间。请进一步查看哪些文件被 cache了，哪些没有。

实作二

接下来仍在 Network 面板，选择 Disable cache 选项框，表明当前不使用 cache，页面数据全部来自于 Internet，刷新页面，再次在开发者工具底部查看加载该页面花费的时间。你可比对与有 cache 时的加载速度差异。

加载时间由300ms变为1.6s，加载速度肉眼可见的变慢了。

某某管家和某某某卫士会提示你计算机应该清理的垃圾文件有多少，其实大多都是浏览器的缓存文件，这些缓存文件不应该被清理，因为清理过后页面刷新速度会变慢，而且缓存文件会重新缓存。

二、Wireshark 实验

Wireshark（前称Ethereal）是一个网络封包分析软件。网络封包分析软件的功能是截取网络封包，并尽可能显示出最为详细的网络封包资料。Wireshark使用WinPCAP作为接口，直接与网卡进行数据报文交换。

1.数据链路层

实作一 熟悉 Ethernet 帧结构

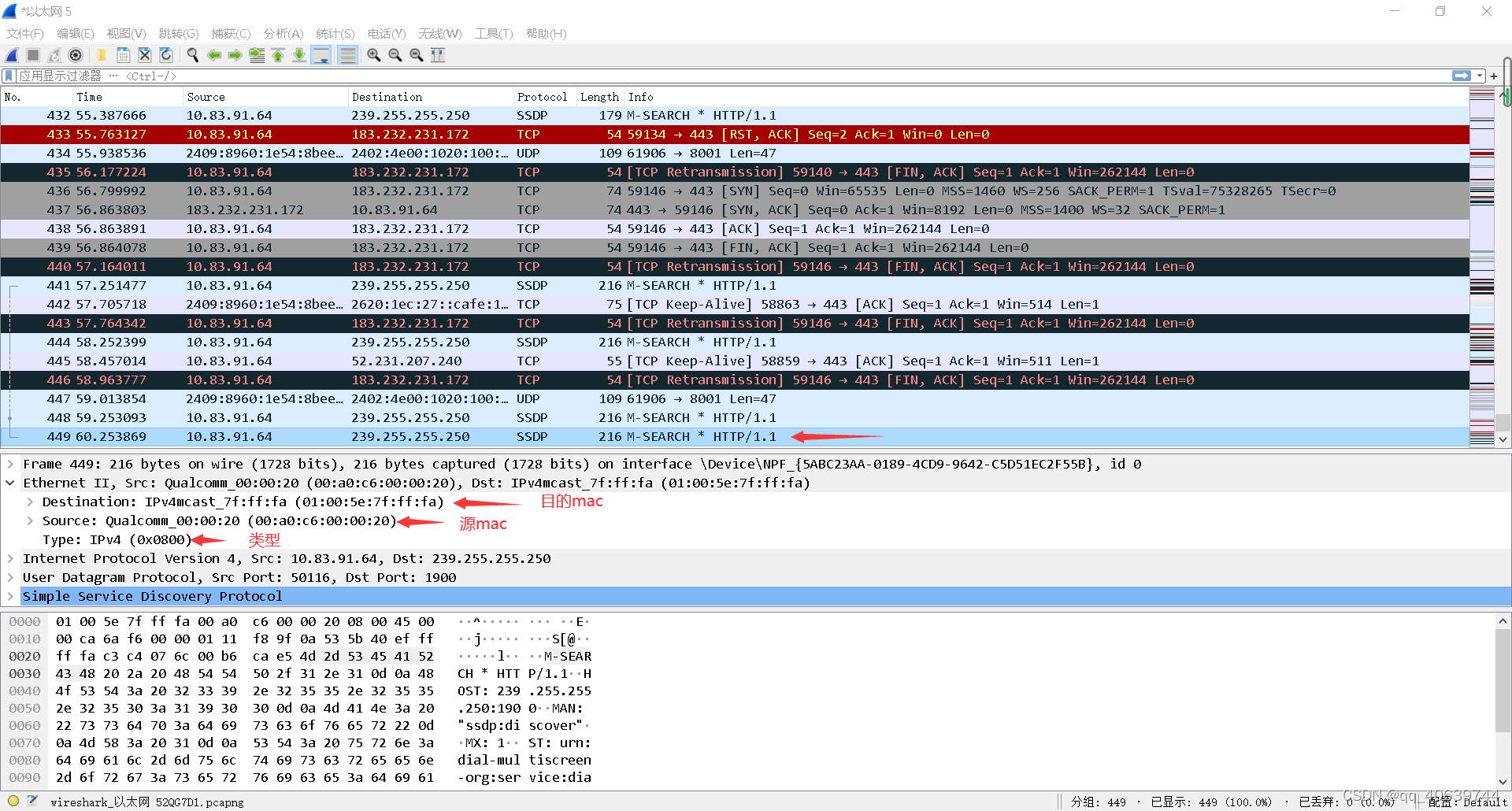

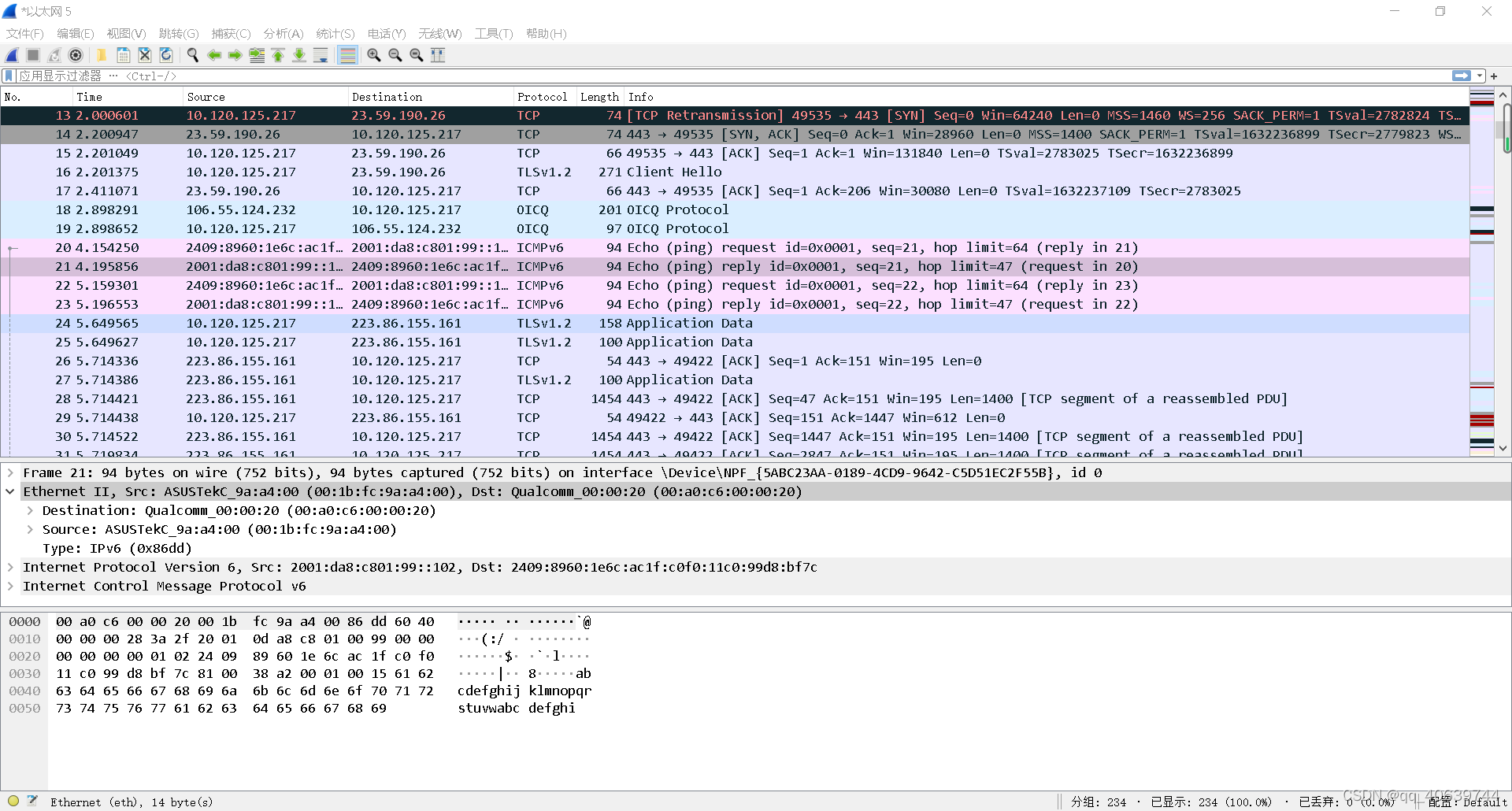

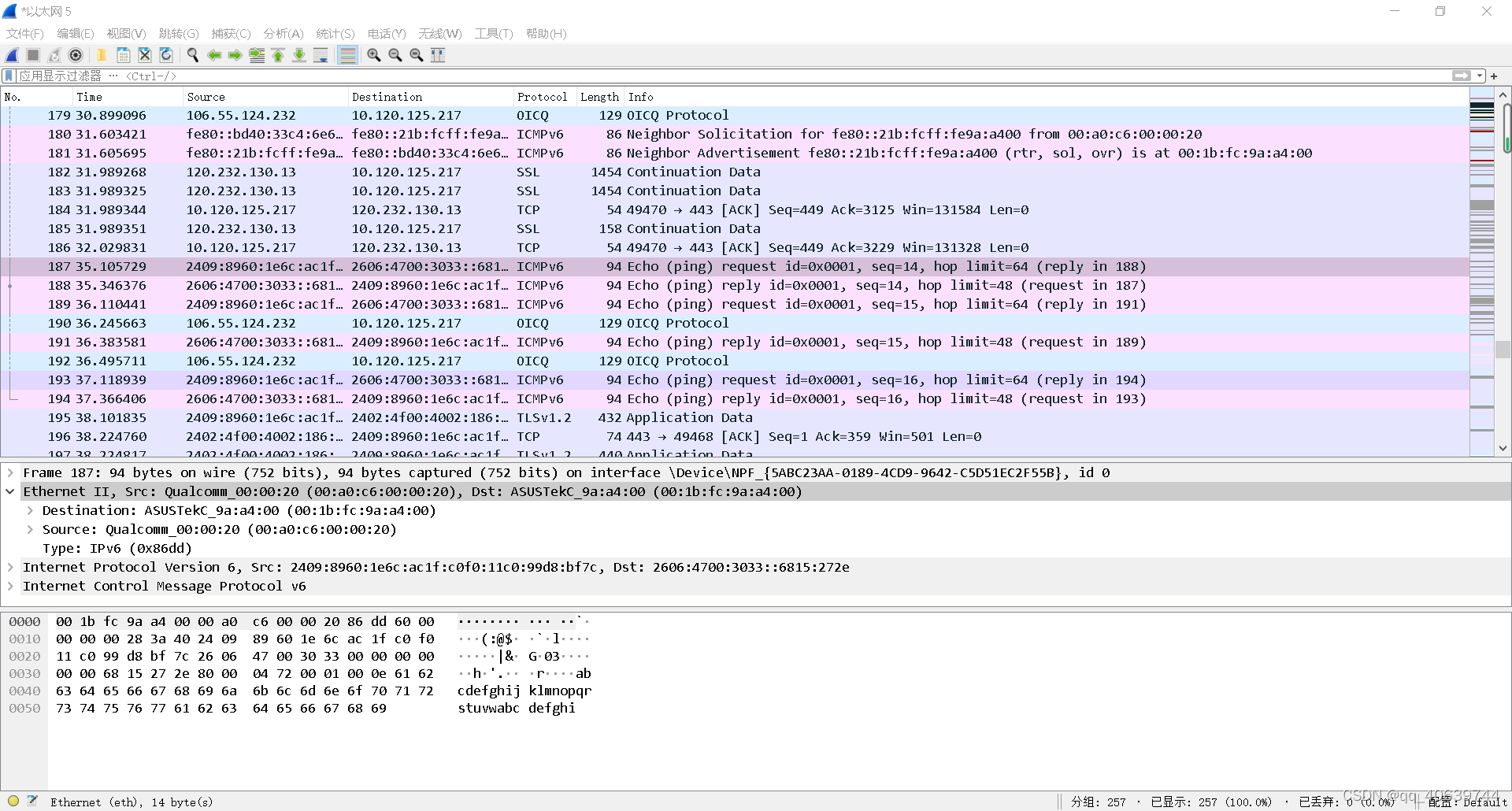

使用 Wireshark 任意进行抓包，熟悉 Ethernet 帧的结构，如：目的 MAC、源 MAC、类型、字段等

为什么Wireshark 展现给我们的帧中没有校验字段？

因为一般来说校验和会由网卡计算，这时wireshark抓到的本机发送的数据包的校验和是错误的，所以WireShark默认关闭了自己的校验。

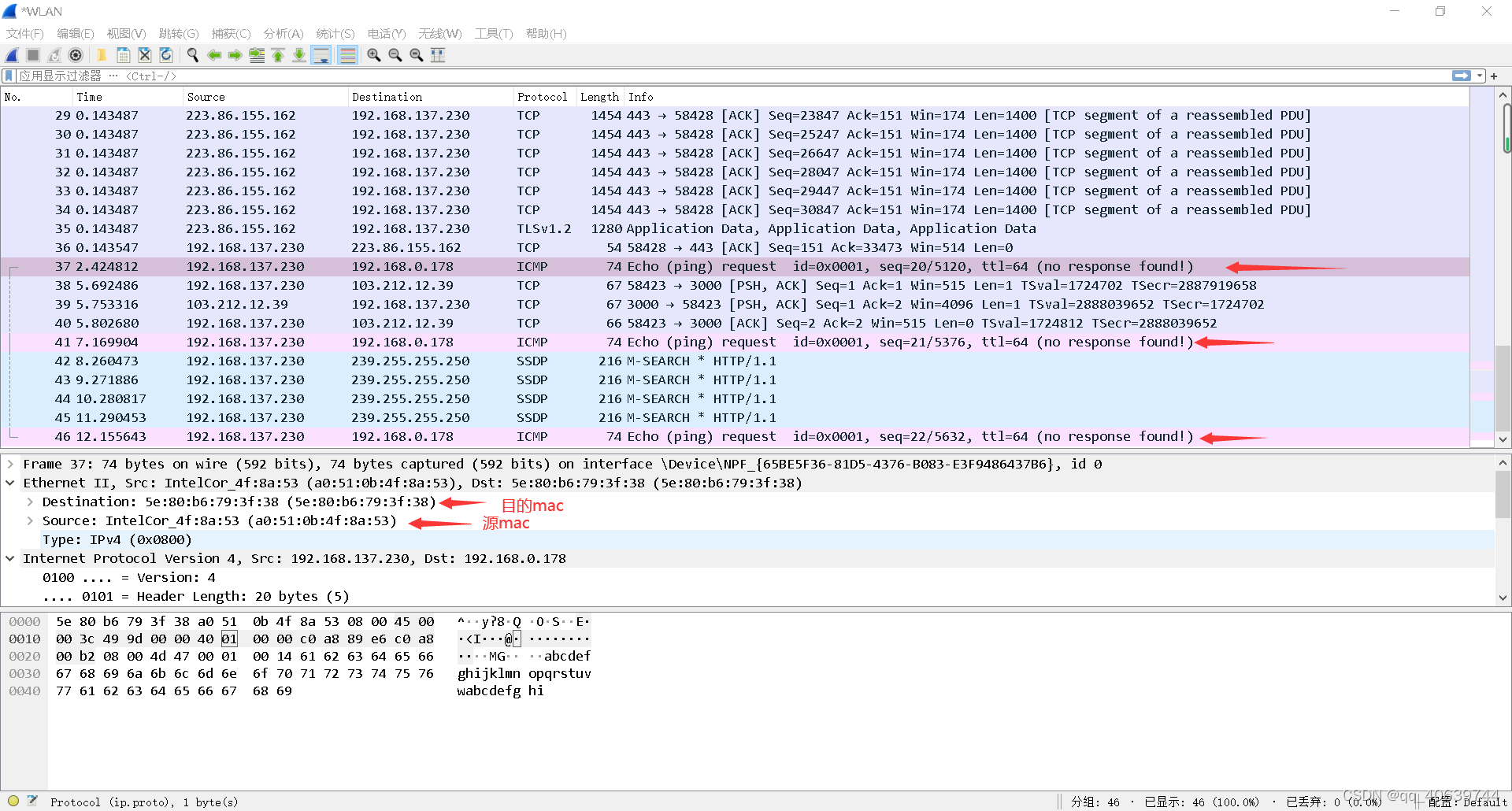

实作二 了解子网内/外通信时的 MAC 地址

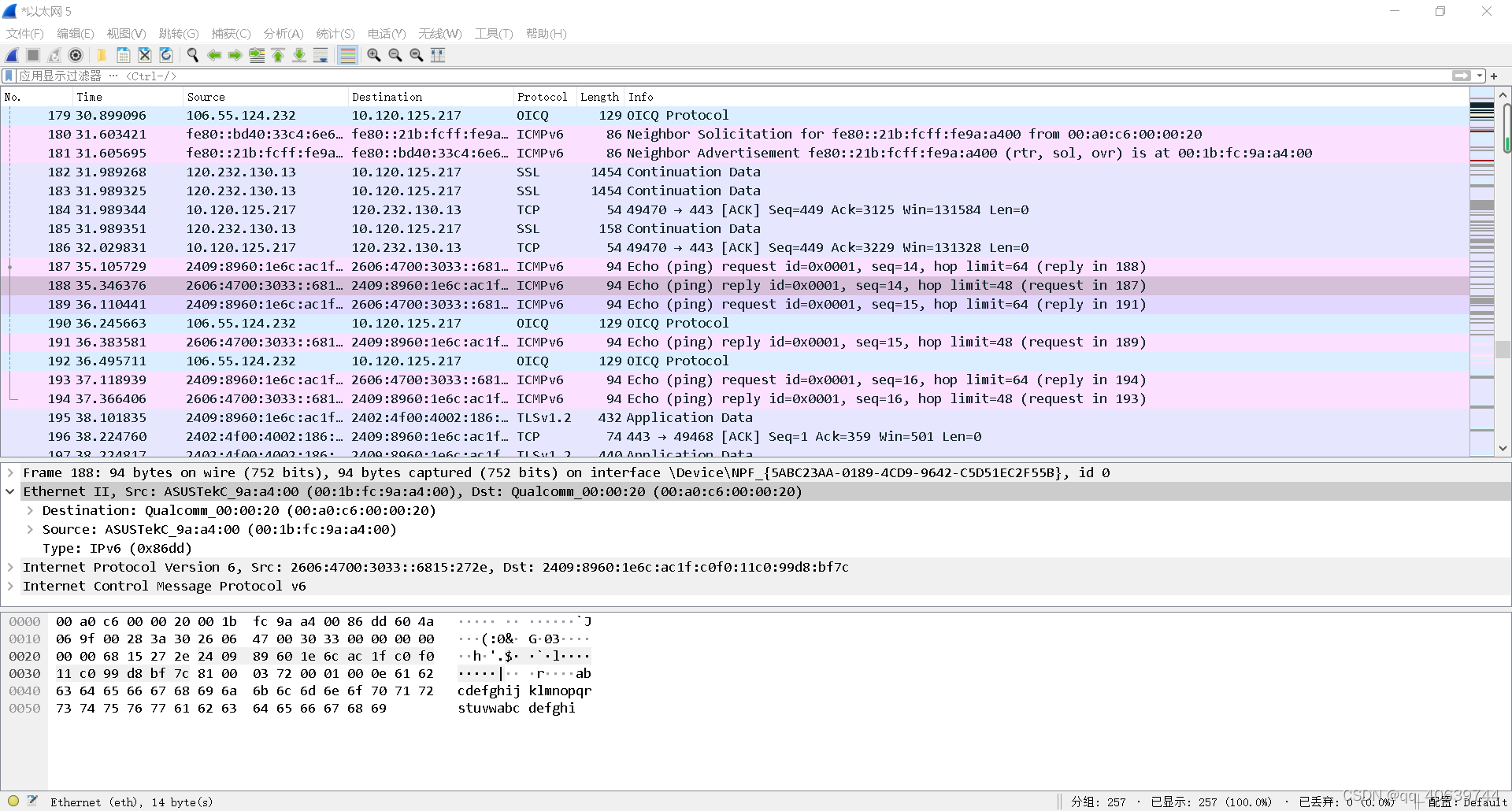

1.ping 你旁边的计算机（同一子网），同时用 Wireshark 抓这些包（可使用 icmp 关键字进行过滤以利于分析），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址是多少？这个 MAC 地址是谁的？

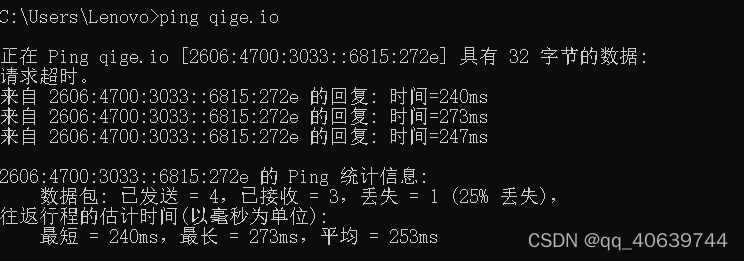

2.然后 ping qige.io （或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 icmp 过滤），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址是多少？这个 MAC 地址是谁的？




3.再次 ping www.cqjtu.edu.cn （或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 icmp 过滤），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址又是多少？这个 MAC 地址又是谁的？




通过以上的实验，我们会发现：
访问本子网的计算机时，目的 MAC 就是该主机的
访问非本子网的计算机时，目的 MAC 是网关的
原因是什么？

访问本子网的计算机时，可以直接访问。
访问非本子网的计算机时，需要通过网关，网关负责下一步的发送和接受，因为网关是一个子网内主机访问外网的出入口

实作三 掌握 ARP 解析过程

1.为防止干扰，先使用 arp -d * 命令清空 arp 缓存

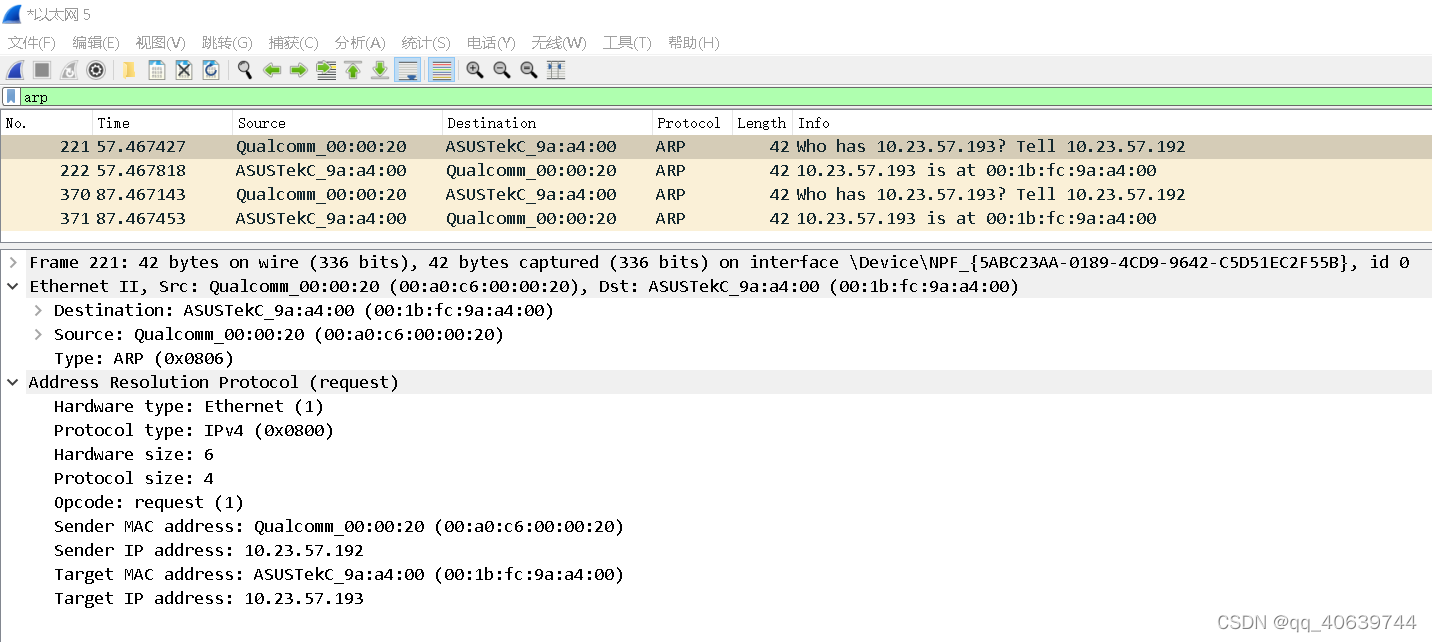

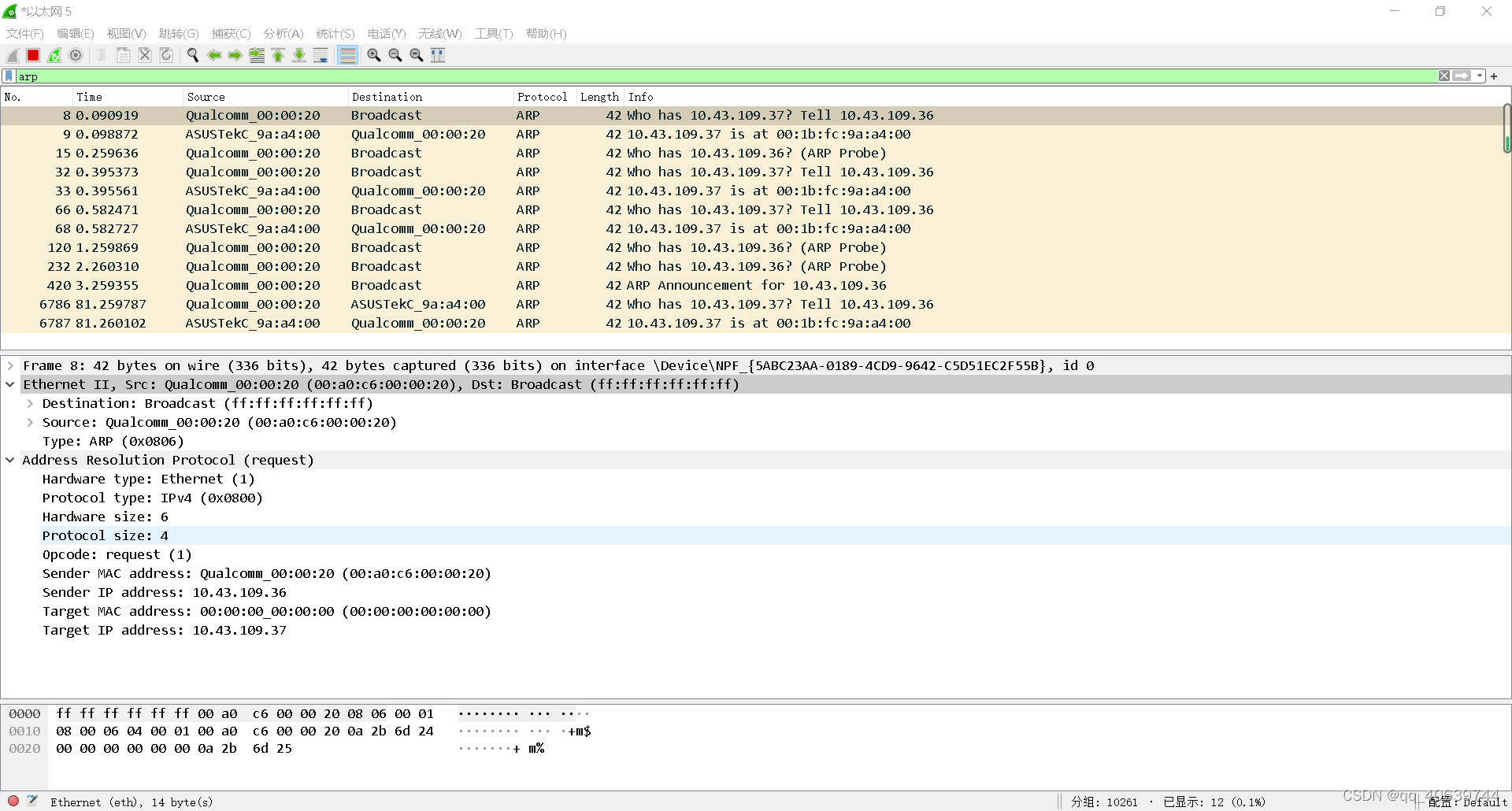

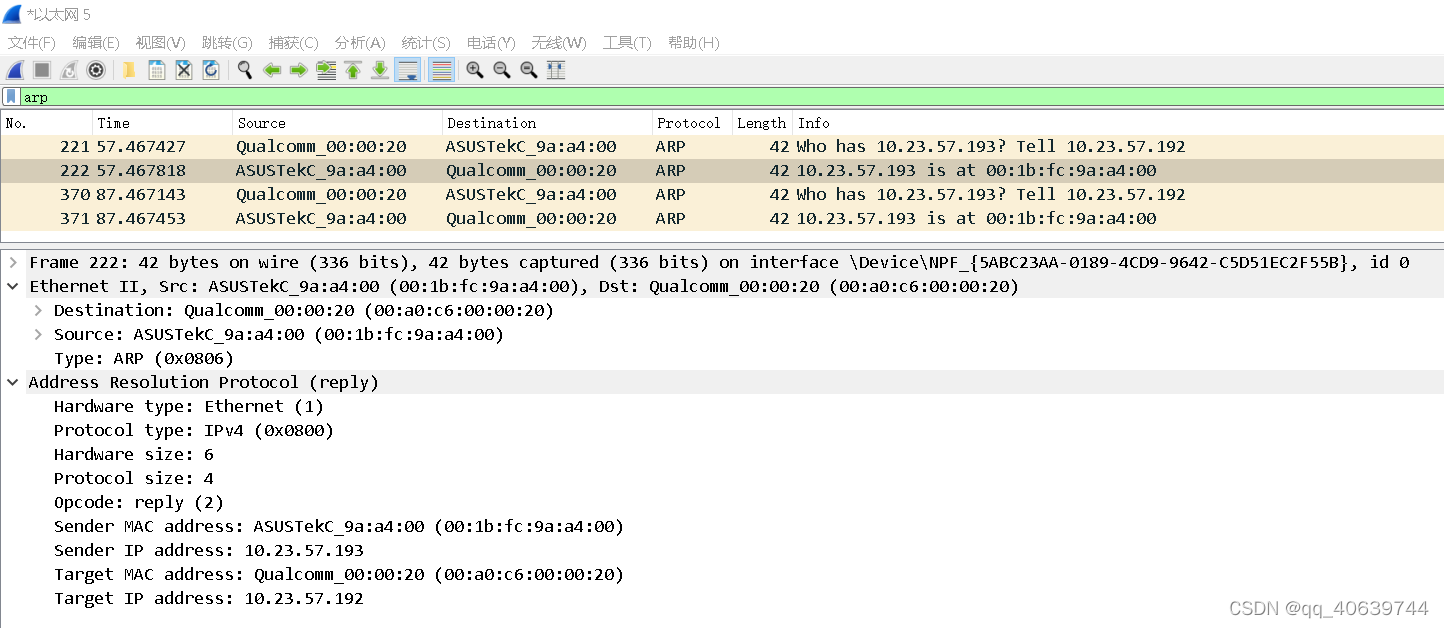

2.ping 你旁边的计算机（同一子网），同时用 Wireshark 抓这些包（可 arp 过滤），查看 ARP 请求的格式以及请求的内容，注意观察该请求的目的 MAC 地址是什么。再查看一下该请求的回应，注意观察该回应的源 MAC 和目的 MAC 地址是什么。

硬件类型Hardware type：占两字节，表示ARP报文可以在哪种类型的网络上传输，值为1时表示为以太网地址。
上层协议类型Protocol type：占两字节，表示硬件地址要映射的协议地址类型，映射IP地址时的值为0x0800。
Hardware size：占一字节，标识MAC地址长度，以字节为单位，此处为6。
protocol size：占一字节，标识IP得知长度，以字节为单位，此处为4。
操作类型Opcode：占2字节，指定本次ARP报文类型。1标识ARP请求报文，2标识ARP应答报文。
源MAC地址Sender Mac address：占6字节，标识发送设备的硬件地址。 源IP地址Sender IP address：占4字节，标识发送方设备的IP地址。
目的MAC地址Target Mac address：占6字节，表示接收方设备的硬件地址，在请求报文中该字段值全为0，即00-00-00-00-00-00，表示任意地址，因为现在不知道这个MAC地址。
目的IP地址Target IP address：占4字节，表示接受方的IP地址。

3.再次使用 arp -d * 命令清空 arp 缓存

4.然后 ping qige.io （这里我ping的是202.202.240.16），同时用 Wireshark 抓这些包（可 arp 过滤）。查看这次 ARP 请求的是什么，注意观察该请求是谁在回应。

通过以上的实验，你应该会发现，
ARP 请求都是使用广播方式发送的
如果访问的是本子网的 IP，那么 ARP 解析将直接得到该 IP 对应的 MAC；如果访问的非本子网的 IP， 那么 ARP 解析将得到网关的 MAC。
请问为什么？

询问的目的是为了在网络上找到拟送信息的目标，在无法确定的时候会发起询问广播。等待目标主机的回答建立通信。
访问本子网内的主机时，本机发送arp请求报文，目标主机可以直接收到，目标主机则可以直接应答，所以arp解析将直接得到该 IP 对应的
MAC；如果访问的非本子网的
ip时，本机发送arp报文，会在网关处停下，网关直接回应本机，后续找到外网地址的工作将由网关完成，这时arp报文发送出去，目的ip则是网关，回应的也是网关，所以arp解析将得到网关的mac

2.网络层

实作一 熟悉 IP 包结构

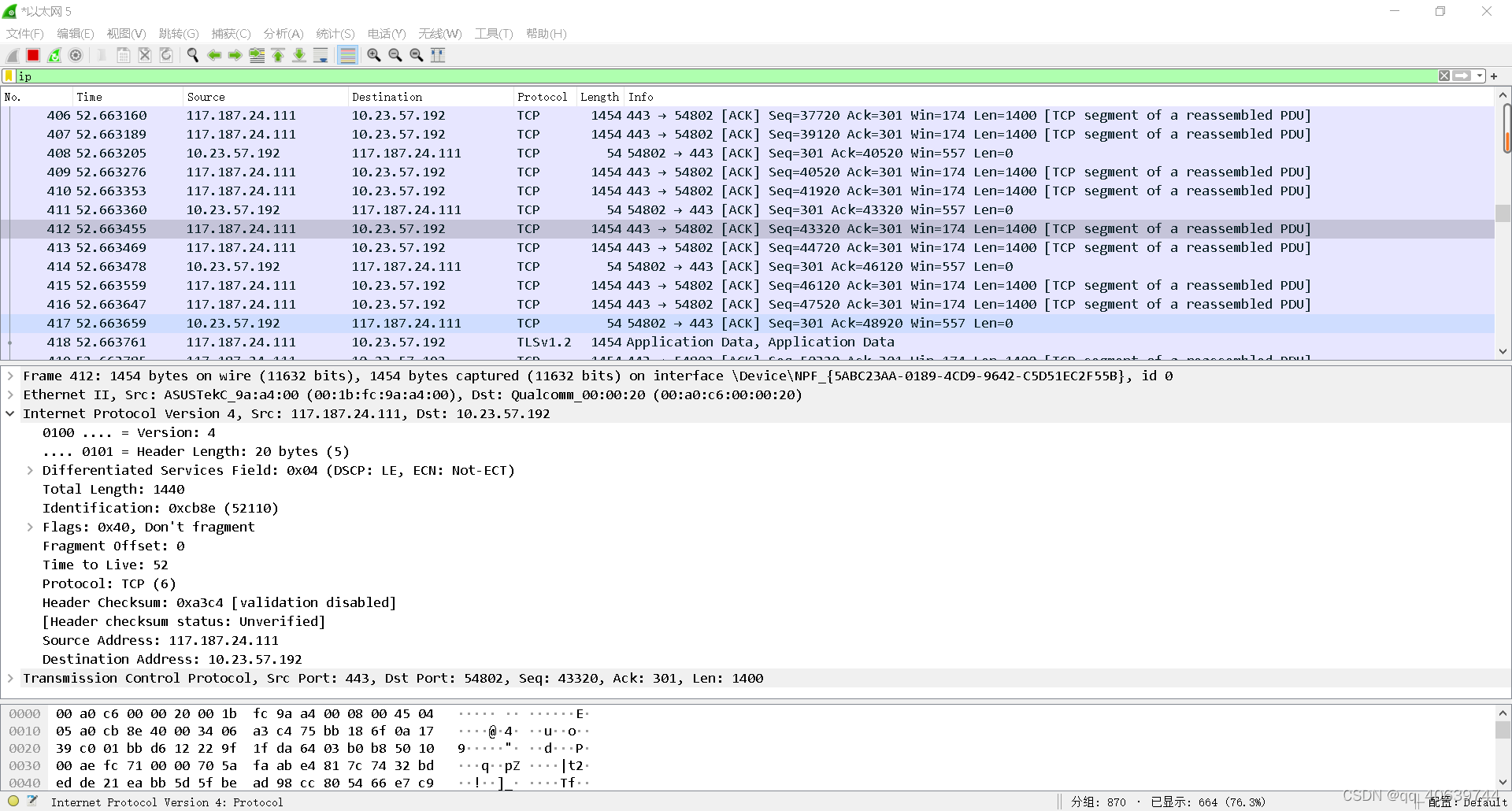

使用 Wireshark 任意进行抓包（可用 ip 过滤），熟悉 IP 包的结构，如：版本、头部长度、总长度、TTL、协议类型等字段。

版本号（Version）：长度4比特。标识目前采用的IP协议的版本号。一般的值为0100（IPv4），IPv6的值（0110）
IP包头长度（Header Length）：长度4比特。这个字段的作用是为了描述IP包头的长度，因为在IP包头中有变长的可选部分。IP包头最小长度为20字节，由于变长的可选部分最大长度可能会变成24字节。
IP包总长（Total Length）：长度16比特。IP包最大长度65535字节。
标识符（Identification）:长度16比特。该字段和Flags和Fragment Offest字段联合使用，对大的上层数据包进行分段（fragment）操作。
标记（Flags）：长度3比特。该字段第一位不使用。第二位是DF位，DF位设为1时表明路由器不能对该上层数据包分段。如果一个上层数据包无法在不分段的情况下进行转发，则路由器会丢弃该上层数据包并返回一个错误信息。第三位是MF位，当路由器对一个上层数据包分段，则路由器会在除了最后一个分段的IP包的包头中将MF位设为1。
分段序号（Fragment Offset）：长度13比特。该字段对包含分段的上层数据包的IP包赋予序号。由于IP包在网络上传送的时候不一定能按顺序到达，这个字段保证了目标路由器在接受到IP包之后能够还原分段的上层数据包。到某个包含分段的上层数据包的IP包在传送是丢失，则整个一系列包含分段的上层数据包的IP包都会被要求重传。
生存时间（TTL）：长度8比特。当IP包进行传送时，先会对该字段赋予某个特定的值。当IP包经过每一个沿途的路由器的时候，每个沿途的路由器会将IP包的TTL值减少1。如果TTL减少为0，则该IP包会被丢弃。这个字段可以防止由于故障而导致IP包在网络中不停被转发。
协议（Protocol）：长度8比特。标识了上层所使用的协议。
头部校验（Header Checksum）：长度16位，由于IP包头是变长的，所以提供一个头部校验来保证IP包头中信息的正确性。
起源和目标地址（Source and Destination Addresses）：这两个地段都是32比特。标识了这个IP包的起源和目标地址。

为提高效率，应该让 IP 的头部尽可能的精简。但在如此珍贵的 IP 头部我发现既有头部长度字段，也有总长度字段。这是为什么？

用来确定ip包数据的大小

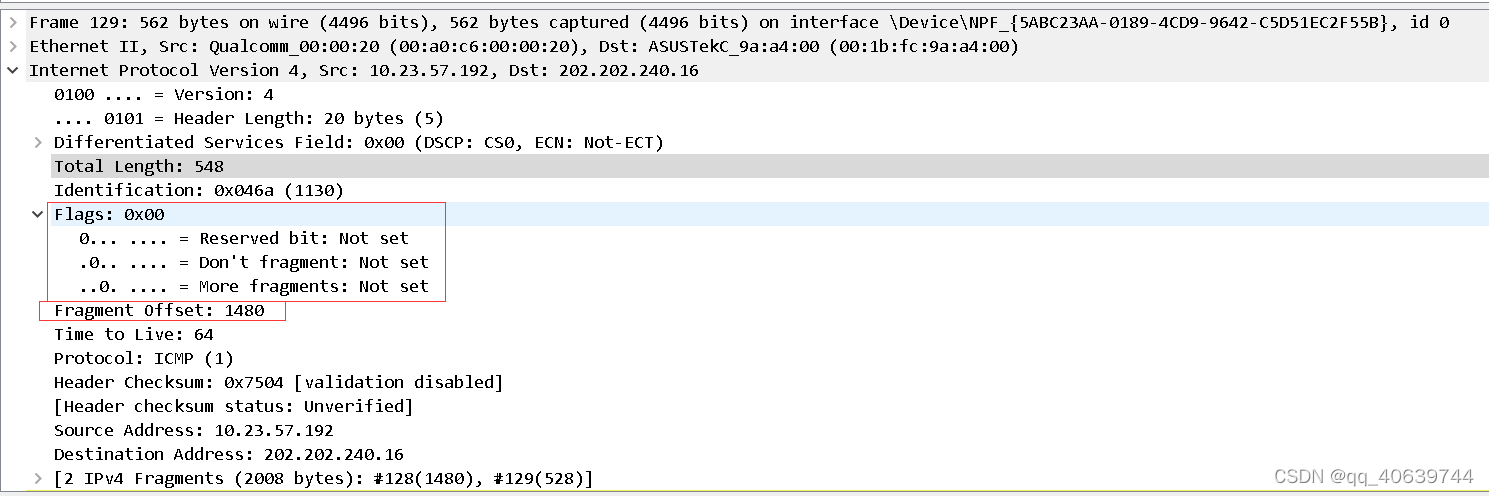

实作二 IP 包的分段与重组

根据规定，一个 IP 包最大可以有 64K 字节。但由于 Ethernet 帧的限制，当 IP 包的数据超过 1500 字节时就会被发送方的数据链路层分段，然后在接收方的网络层重组。

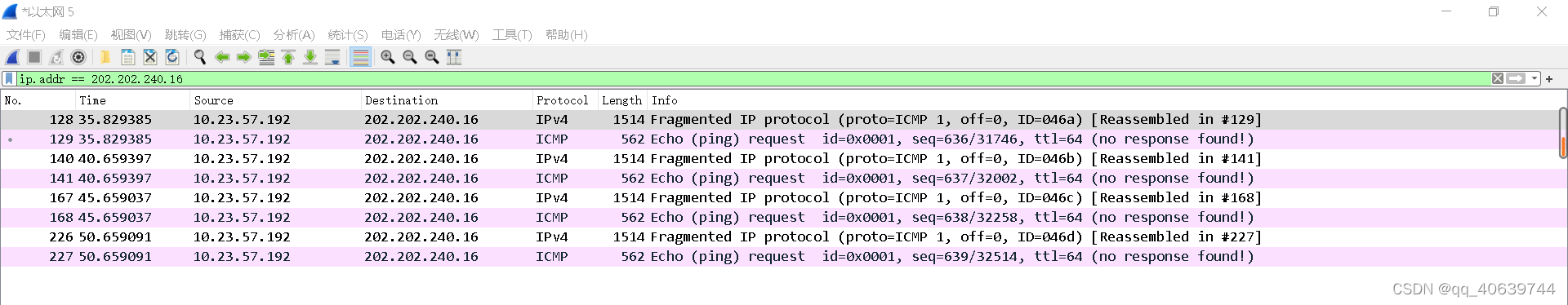

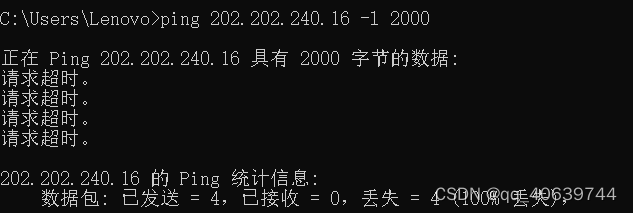

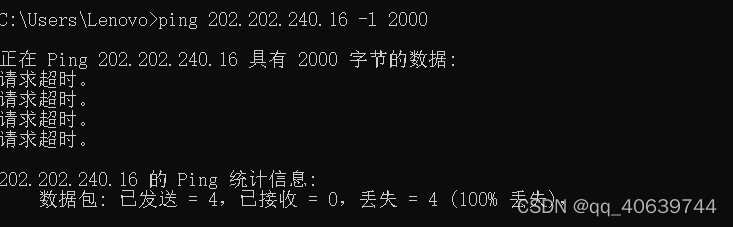

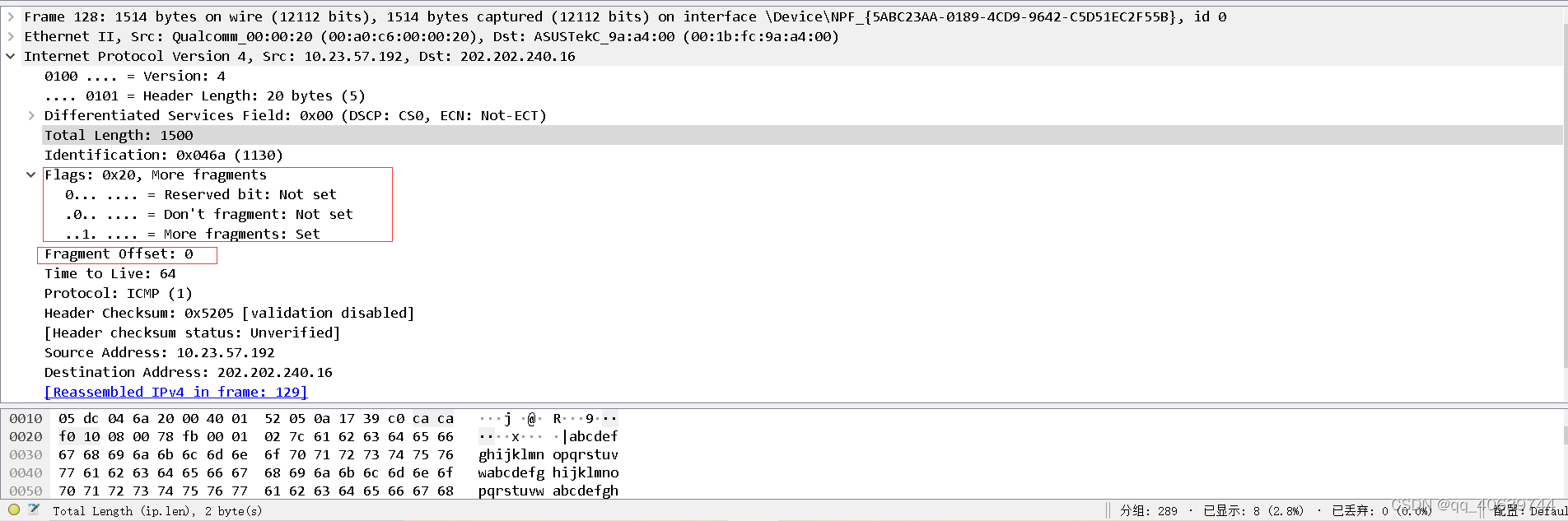

缺省的，ping 命令只会向对方发送 32 个字节的数据。我们可以使用 ping 202.202.240.16 -l 2000 命令指定要发送的数据长度。此时使用 Wireshark 抓包（用 ip.addr == 202.202.240.16 进行过滤），了解 IP 包如何进行分段，如：分段标志、偏移量以及每个包的大小等。

分段与重组是一个耗费资源的操作，特别是当分段由传送路径上的节点即路由器来完成的时候，所以 IPv6 已经不允许分段了。那么 IPv6 中，如果路由器遇到了一个大数据包该怎么办？

转发至能支持该数据报的出链路上

实作三 考察 TTL 事件

在 IP 包头中有一个 TTL 字段用来限定该包可以在 Internet上传输多少跳（hops），一般该值设置为 64、128等。

在验证性实验部分我们使用了 tracert 命令进行路由追踪。其原理是主动设置 IP 包的 TTL 值，从 1 开始逐渐增加，直至到达最终目的主机。

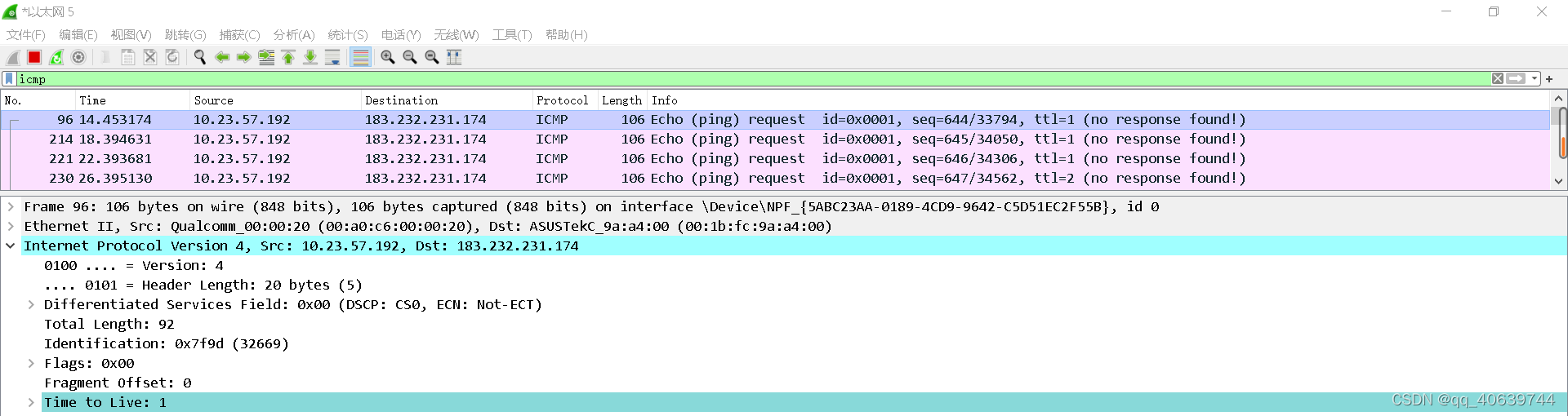

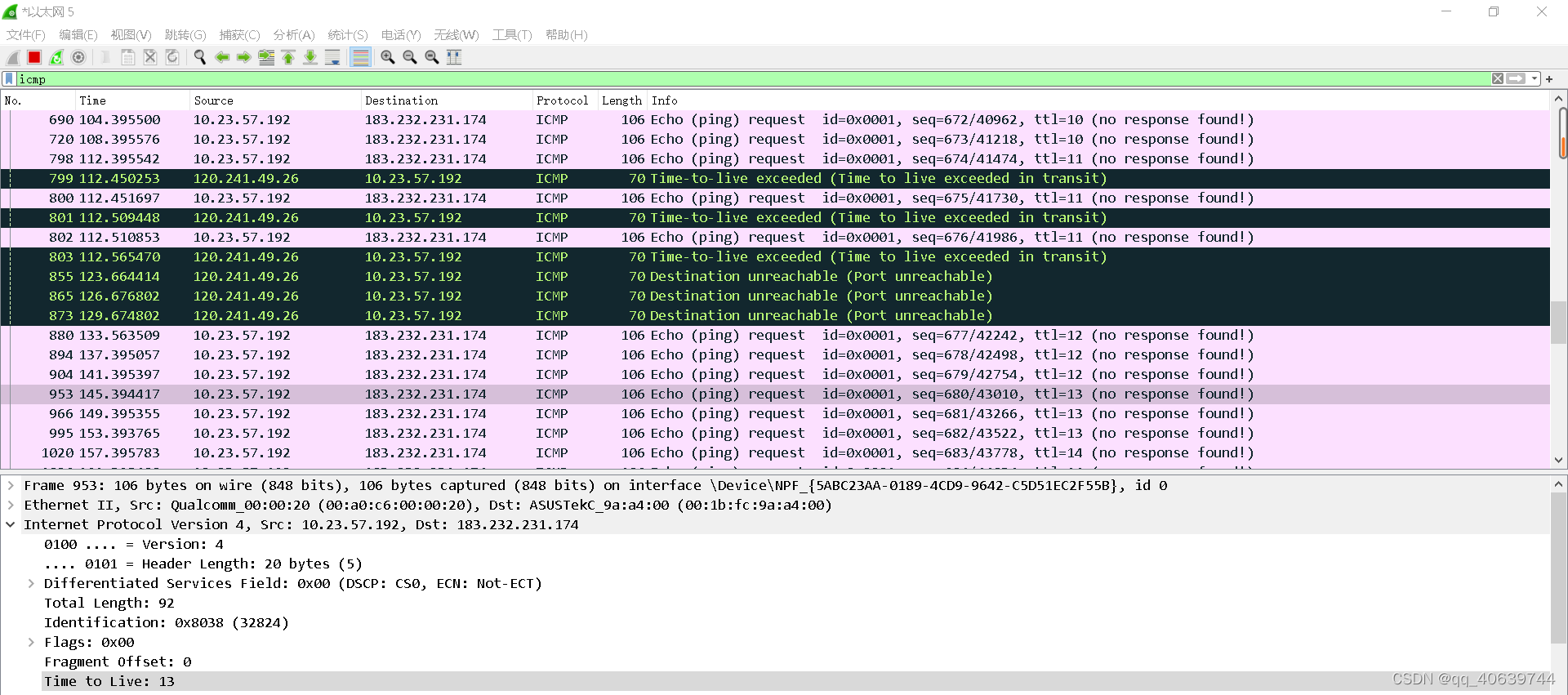

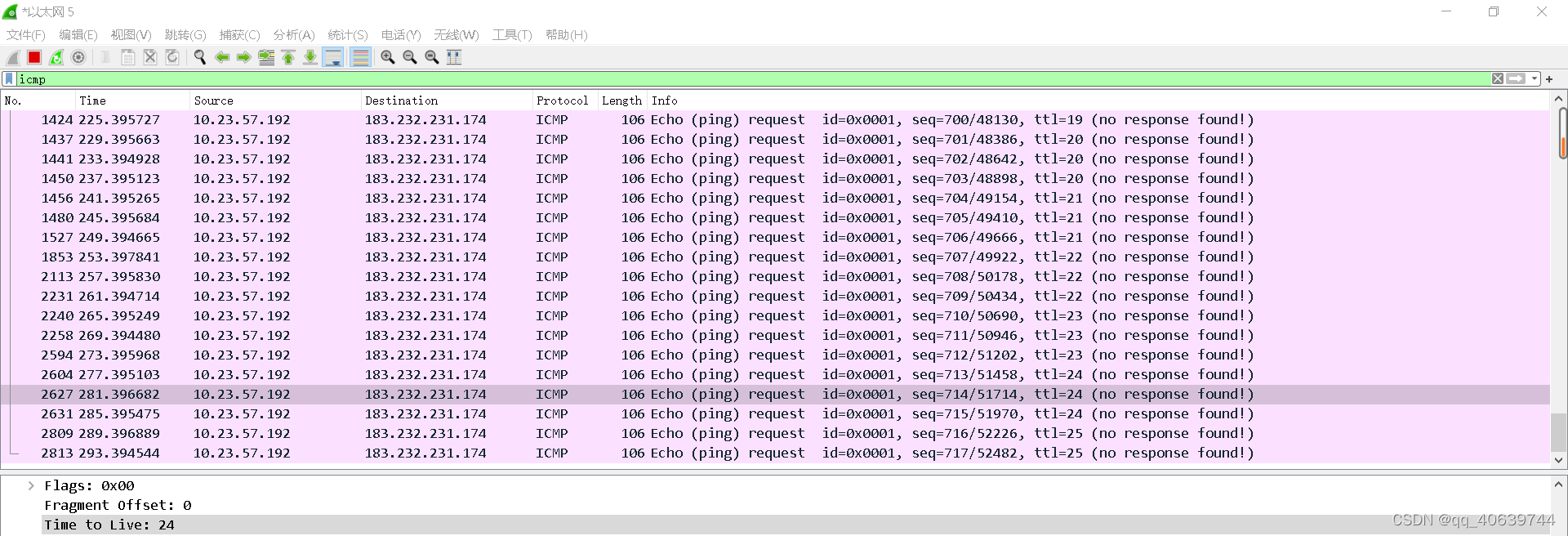

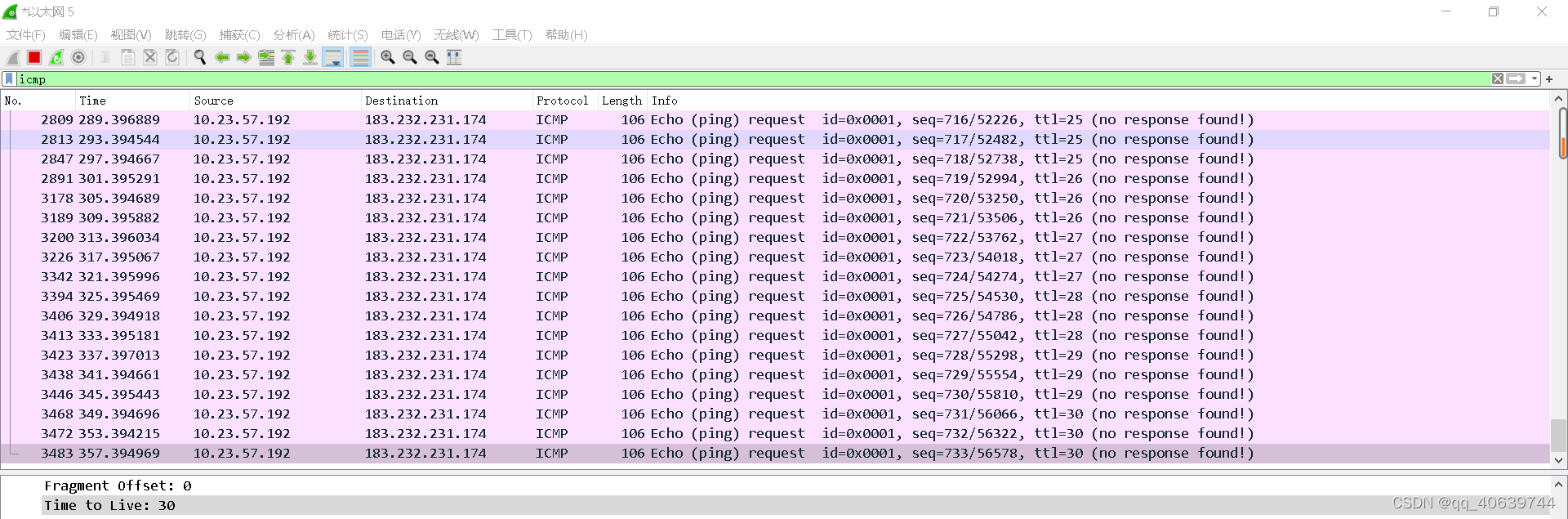

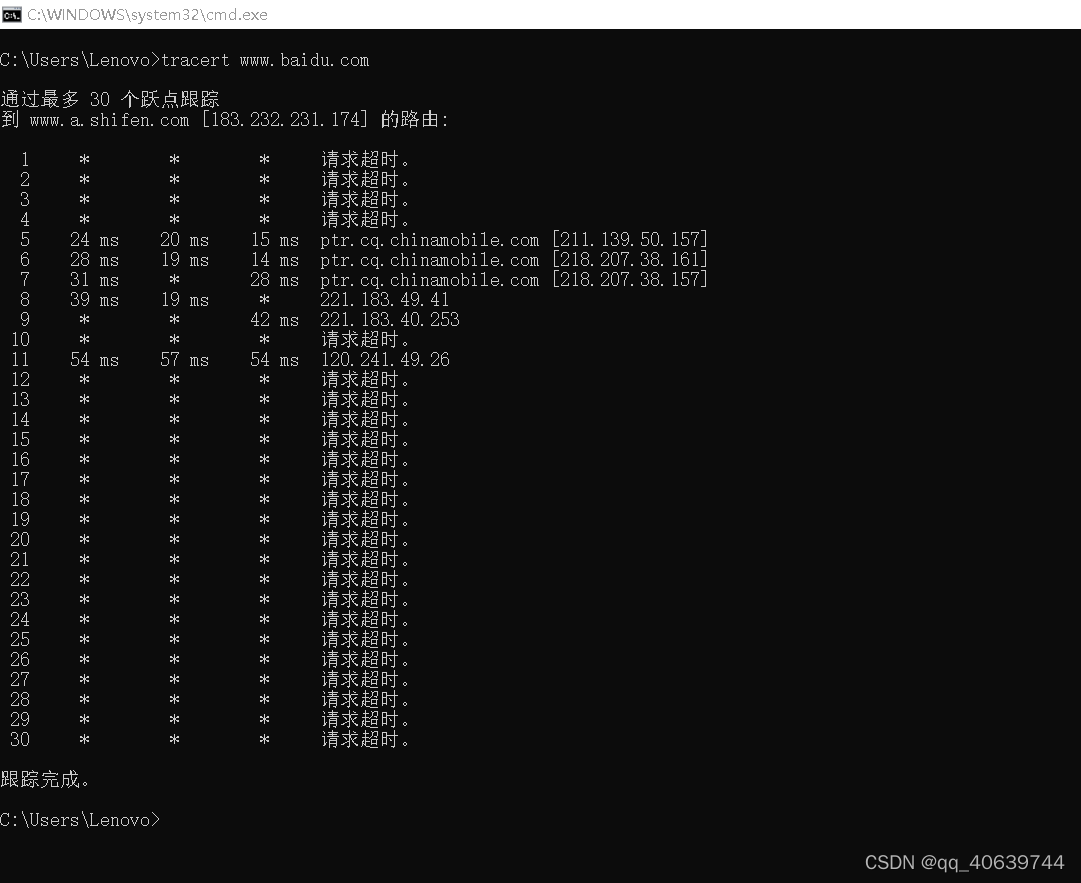

请使用 tracert www.baidu.com 命令进行追踪，此时使用 Wireshark 抓包（用 icmp 过滤），分析每个发送包的 TTL 是如何进行改变的，从而理解路由追踪原理。

TTL从1变为30，逐步增加。

在 IPv4 中，TTL 虽然定义为生命期即 Time To Live，但现实中我们都以跳数/节点数进行设置。如果你收到一个包，其 TTL 的值为 50，那么可以推断这个包从源点到你之间有多少跳？

假设设置TTL时大小为64，则推断这个包从源点到我之间有64-50=14跳

3.传输层

实作一 熟悉 TCP 和 UDP 段结构

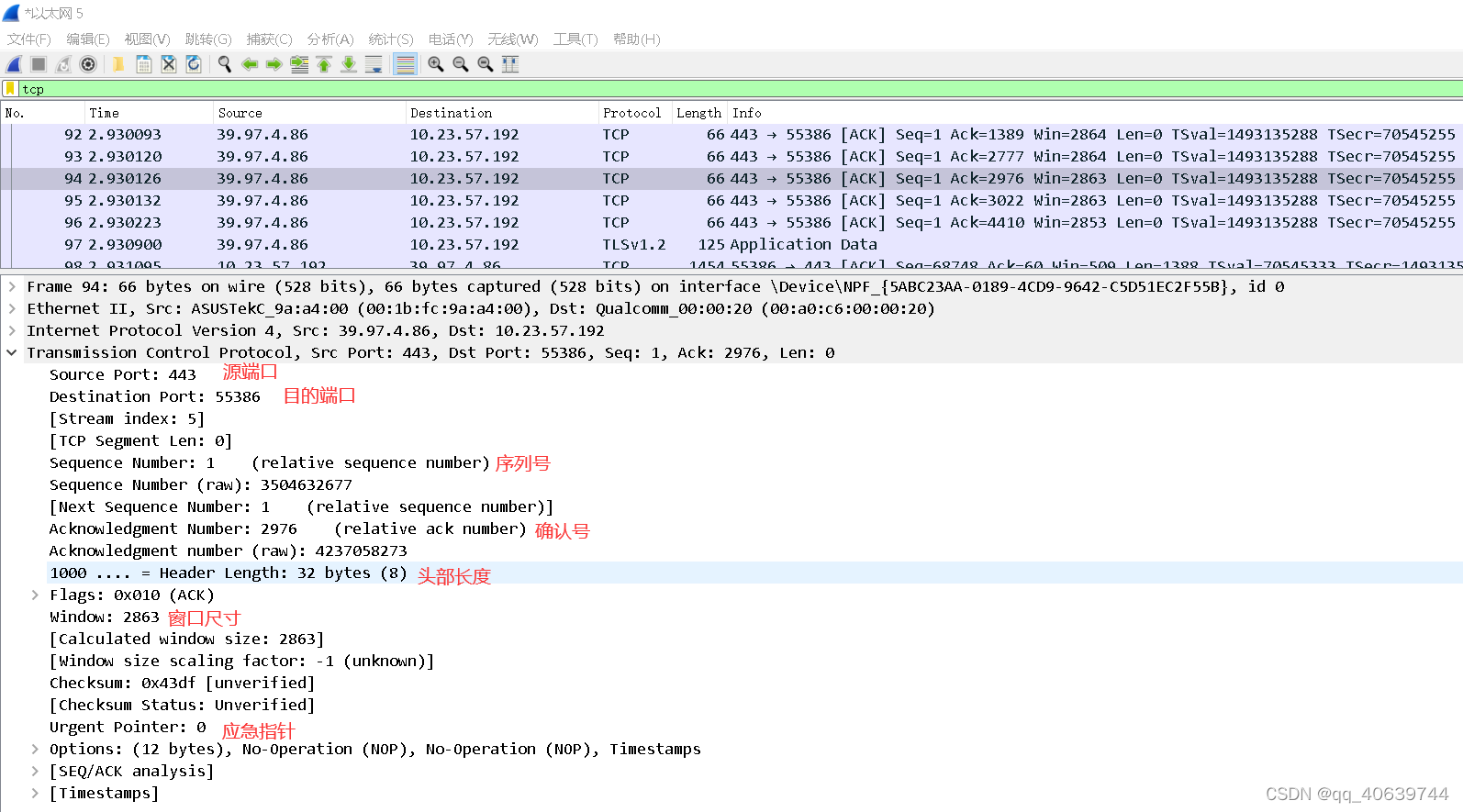

1.用 Wireshark 任意抓包（可用 tcp 过滤），熟悉 TCP 段的结构，如：源端口、目的端口、序列号、确认号、各种标志位等字段。

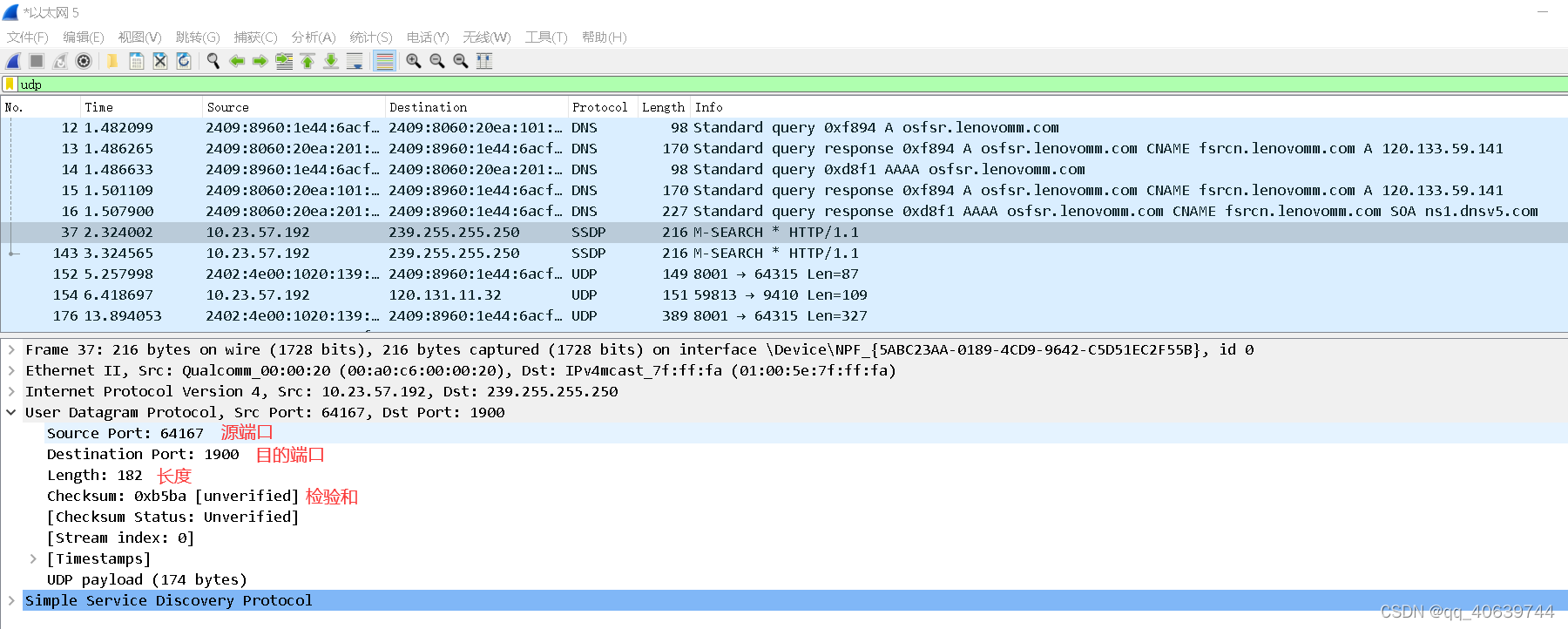

2.用 Wireshark 任意抓包（可用 udp 过滤），熟悉 UDP 段的结构，如：源端口、目的端口、长度等。

由上我看到 UDP 的头部比 TCP 简单得多，但两者都有源和目的端口号。源和目的端口号用来干什么？

用来给指定的应用程序发送和接受数据

实作二 分析 TCP 建立和释放连接

1.打开浏览器访问 qige.io 网站，用 Wireshark 抓包（可用 tcp 过滤后再使用加上 Follow TCP Stream），不要立即停止 Wireshark 捕获，待页面显示完毕后再多等一段时间使得能够捕获释放连接的包。

2.请在你捕获的包中找到三次握手建立连接的包，并说明为何它们是用于建立连接的，有什么特征。

3.请在你捕获的包中找到四次挥手释放连接的包，并说明为何它们是用于释放连接的，有什么特征。

去掉 Follow TCP Stream，即不跟踪一个 TCP 流，你可能会看到访问 qige.io 时我们建立的连接有多个。请思考为什么会有多个连接？作用是什么？

多个连接可以加快数据的传输效率，使我们上网更流畅，同时资源消耗也比单单建立一个tcp连接要大

释放连接需要四次挥手，有时你可能会抓到只有三次挥手。原因是什么？

上面挥手的第三步和第四步可能会被服务端和并发送，即当服务端没有数据要发送时，服务端收到来自客户机的fin包后，会发送一个ack和fin同时为1的包

4.应用层

应用层的协议非常的多，我们只对 DNS 和 HTTP 进行相关的分析。

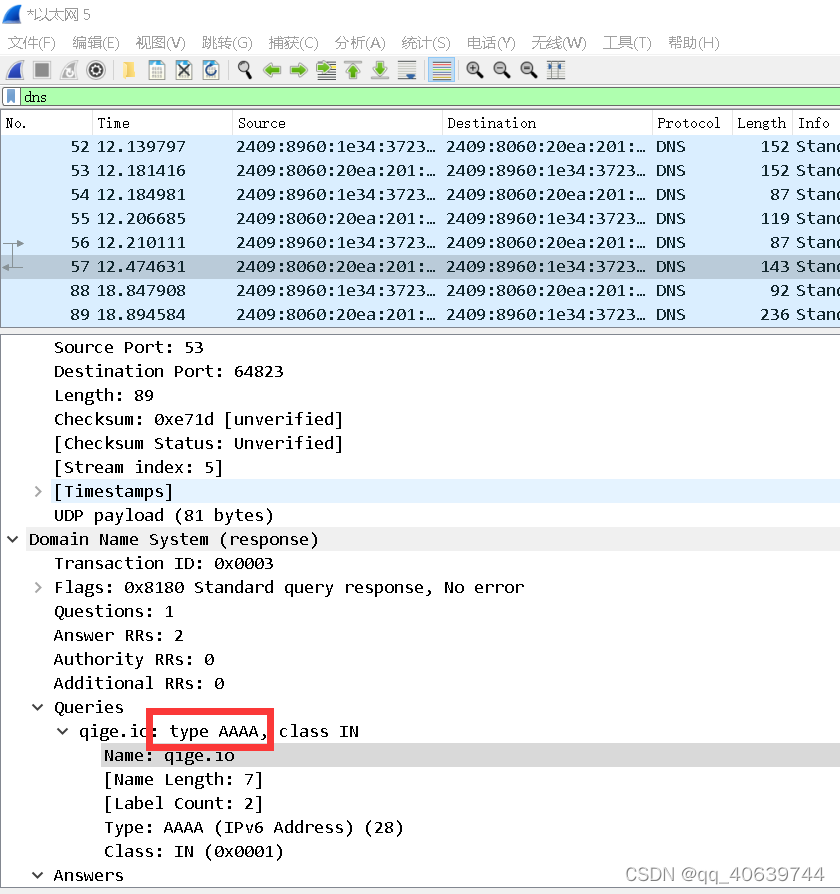

实作一 了解 DNS 解析

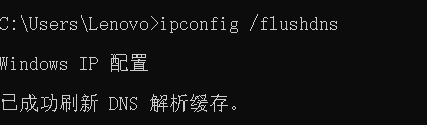

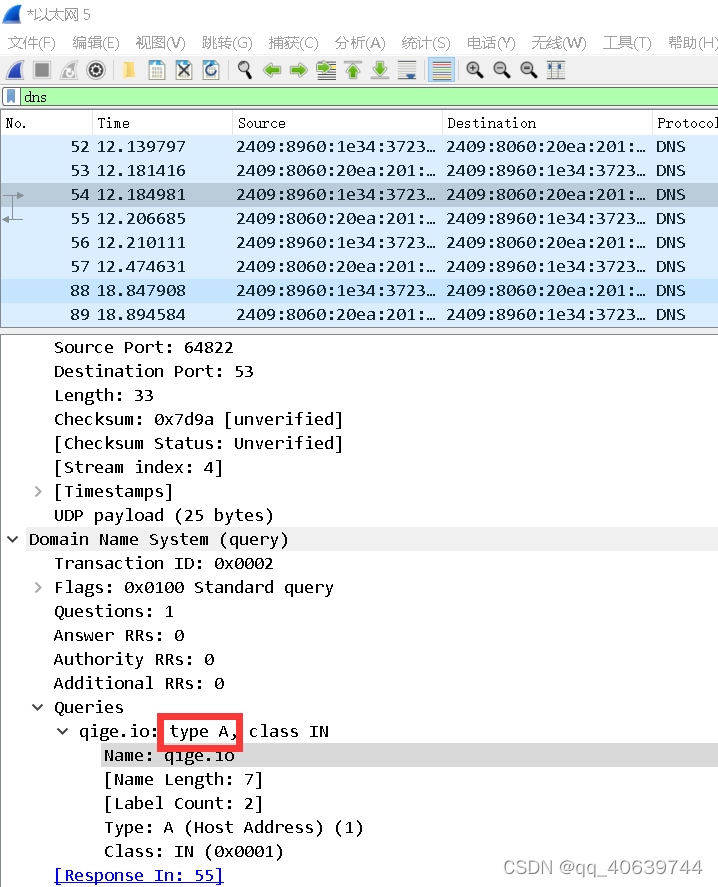

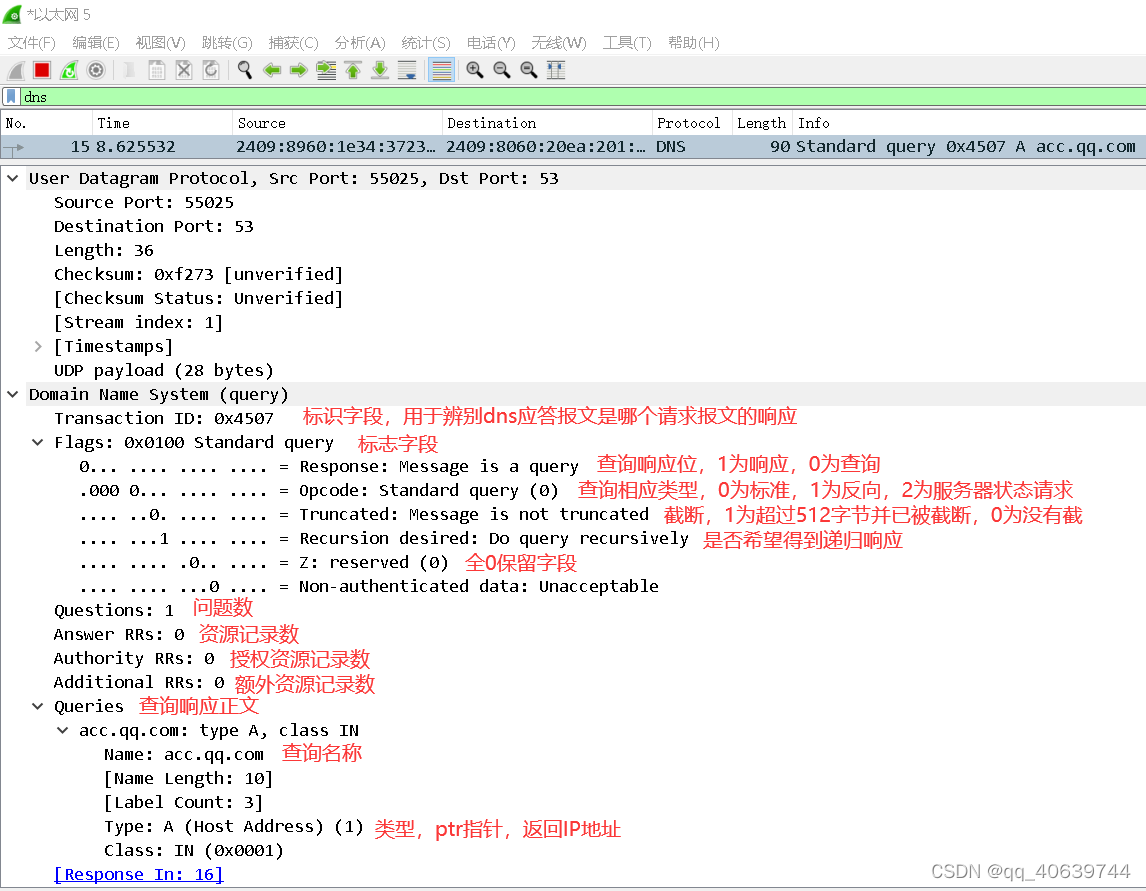

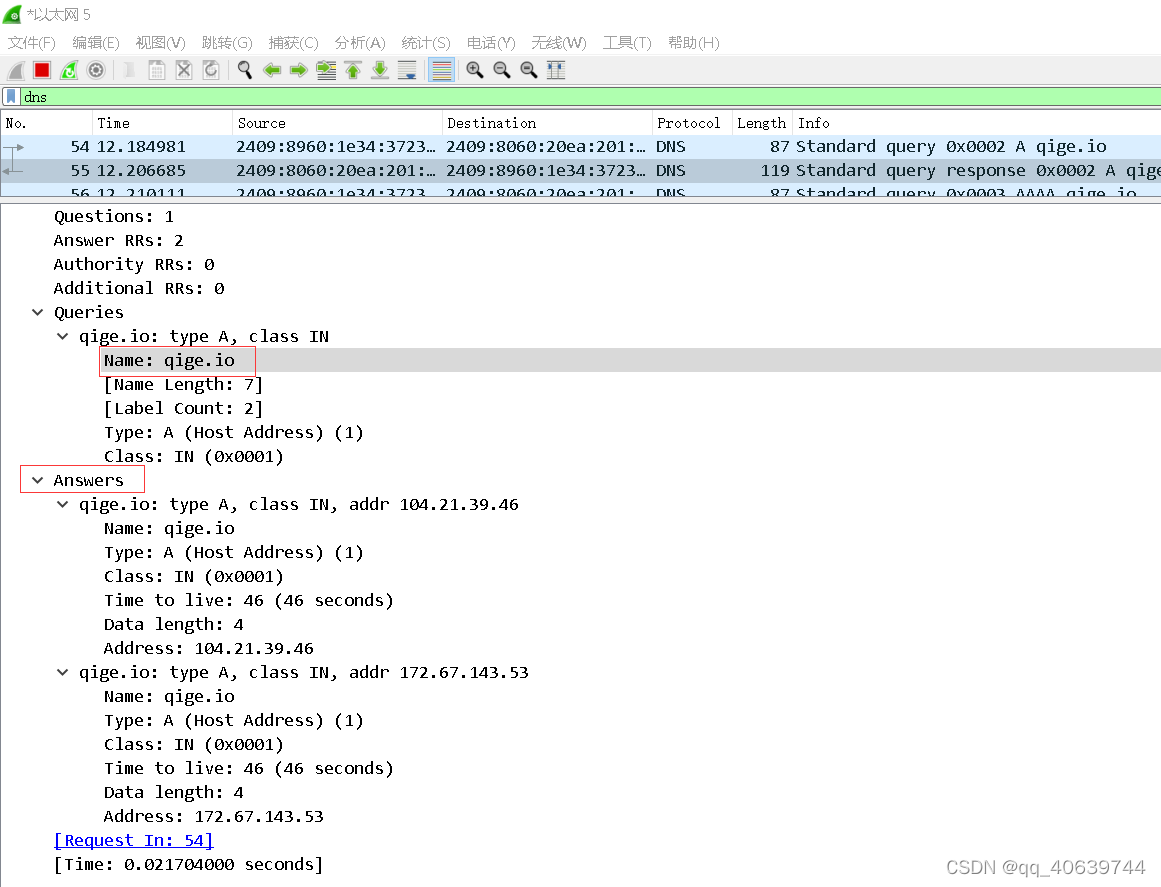

1.先使用 ipconfig /flushdns 命令清除缓存，再使用 nslookup qige.io 命令进行解析，同时用 Wireshark 任意抓包（可用 dns 过滤）。
2.你应该可以看到当前计算机使用 UDP，向默认的 DNS 服务器的 53 号端口发出了查询请求，而 DNS 服务器的 53 号端口返回了结果。

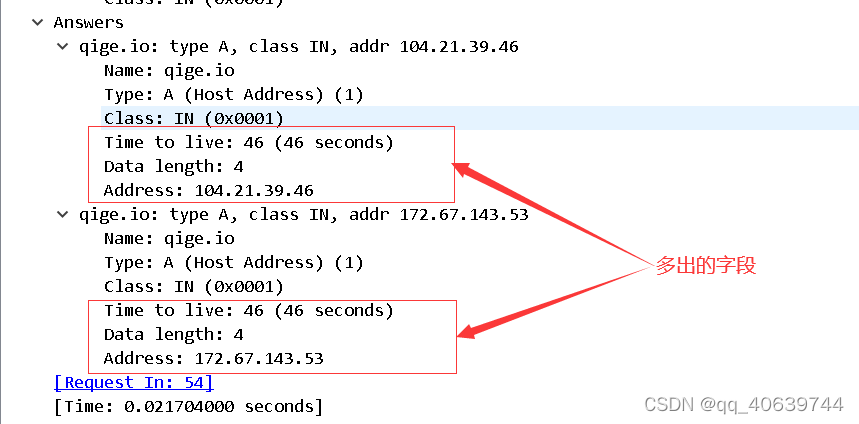

3.可了解一下 DNS 查询和应答的相关字段的含义

我发现对同一个站点，发出的 DNS 解析请求不止一个，思考一下是什么原因？

同一个站点，我们会请求它的ipv4地址和ipv6地址

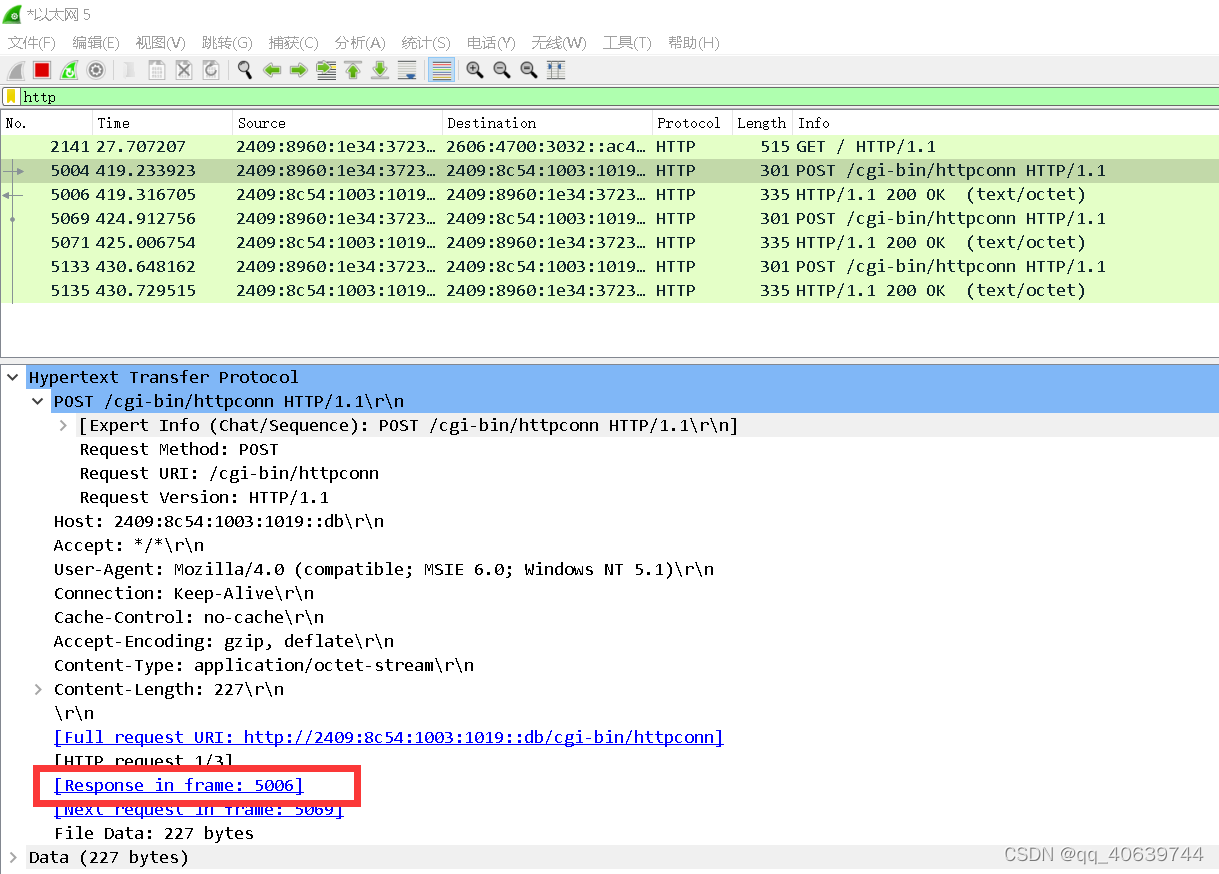

实作二 了解 HTTP 的请求和应答
1.打开浏览器访问 qige.io 网站，用 Wireshark 抓包（可用http 过滤再加上 Follow TCP Stream），不要立即停止 Wireshark 捕获，待页面显示完毕后再多等一段时间以将释放连接的包捕获。

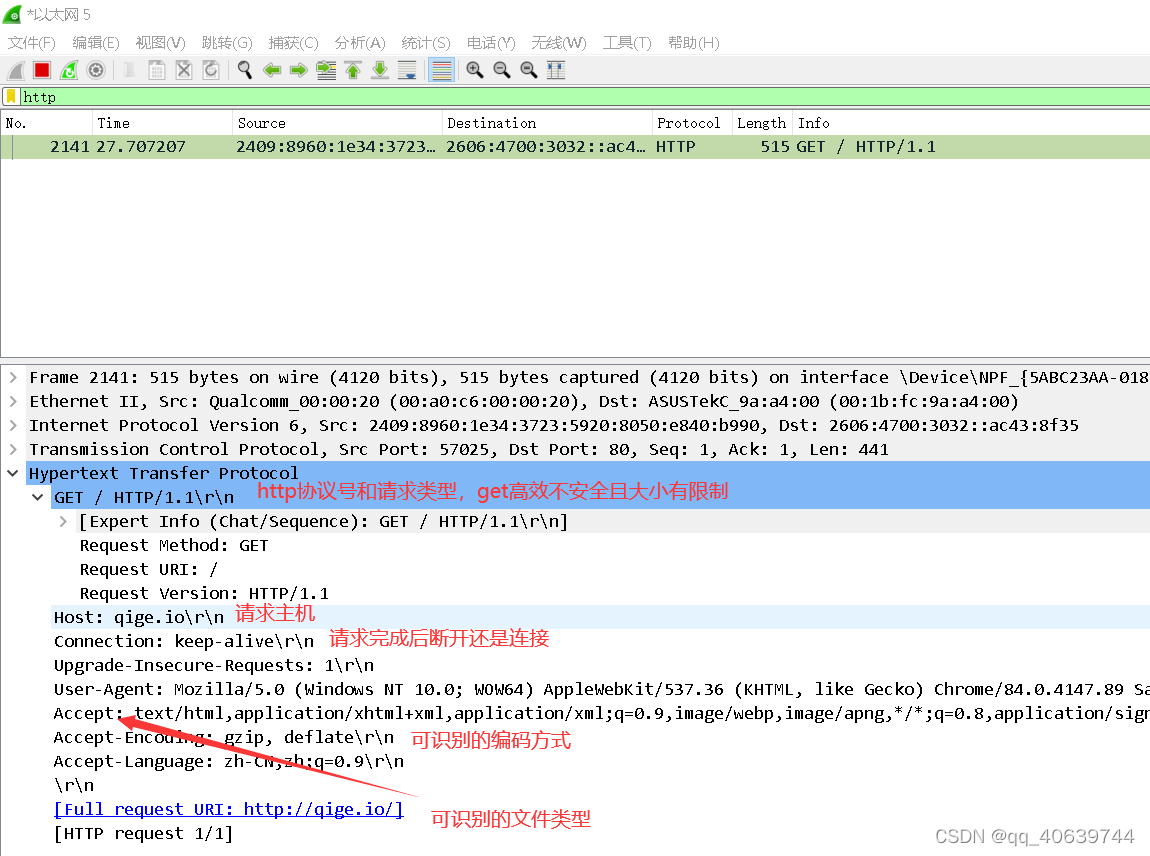

2.请在你捕获的包中找到 HTTP 请求包，查看请求使用的什么命令，如：GET, POST。并仔细了解请求的头部有哪些字段及其意义。
3.请在你捕获的包中找到 HTTP 应答包，查看应答的代码是什么，如：200, 304, 404 等。并仔细了解应答的头部有哪些字段及其意义。

一个HTTP请求报文由四个部分组成：请求行、请求头部、空行、请求数据。 HTTP响应报文也由三部分组成：响应行、响应头、响应体

响应码分五种类型，由它们的第一位数字表示： 1xx：信息，请求收到，继续处理 2xx：成功，行为被成功地接受、理解和采纳
3xx：重定向，为了完成请求，必须进一步执行的动作 4xx：客户端错误，请求包含语法错误或者请求无法实现
5xx：服务器错误，服务器不能实现一种明显无效的请求

部分状态代码、状态信息的含义
100 Continue 初始的请求已经接受，客户应当继续发送请求的其余部分（HTTP 1.1新）
200 OK一切正常，对GET和POST请求的应答文档跟在后面。 201 Created 服务器已经创建了文档，Location头给出了它的URL。
204 No Content 没有新文档，浏览器应该继续显示原来的文档。
301 Moved Permanently 客户请求的文档在其他地方，新的URL在Location头中给出，浏览器应该自动地访问新的URL。
302 Moved Temporatily 类似于301，但新的URL应该被视为临时性的替代，而不是永久性的。 400 Bad Request 请求出现语法错误。
401 Unauthorized 客户试图未经授权访问受密码保护的页面。应答中会包含一个WWW-Authenticate头，浏览器据此显示用户名字/密码对话框，然后在填写合适的Authorization头后再次发出请求。
403 Forbidden 资源不可用。服务器理解客户的请求，但拒绝处理它。通常由于服务器上文件或目录的权限设置导致。
404 Not Found 无法找到指定位置的资源。这也是一个常用的应答
500 Internal Server Error 服务器遇到了意料不到的情况，不能完成客户的请求。
501 Not Implemented 服务器不支持实现请求所需要的功能。例如，客户发出了一个服务器不支持的PUT请求。
502 Bad Gateway 服务器作为网关或者代理时，为了完成请求访问下一个服务器，但该服务器返回了非法的应答。

刷新一次 qige.io 网站的页面同时进行抓包，你会发现不少的 304 代码的应答，这是所请求的对象没有更改的意思，让浏览器使用本地缓存的内容即可。那么服务器为什么会回答 304 应答而不是常见的 200 应答？

因为浏览器要判断文件有无修改，和cache结果是否一致。这要经过以下几个状态：
1.初始状态
第一次访问时，向服务器发送请求，成功收到响应，返回200，浏览器下载资源文件，并记录下response header和返回时间。
2.再次请求相同资源
再次访问相同资源时，本地先判断是否需要发送请求给服务端：比较当前时间和上一次返回200时的时间差，如果未超过过期时间，则命中强缓存，读取本地缓存资源。如果过期了，则向服务器发送header带有If-None-Match和If-Modified-Since的请求
3.服务器收到请求后，优先根据Etag的值判断被请求的文件有没有做修改，Etag值一致则没有修改，命中协商缓存，返回304；如果不一致则有改动，直接返回新的资源文件带上新的Etag值并返回200；
4.如果服务器收到的请求没有Etag值，则将If-Modified-Since和被请求文件的最后修改时间做比对，一致则命中协商缓存，返回304；不一致则返回新的last-modified和文件并返回200；

三、Cisco Packet Tracer 实验

1.直接连接两台 PC 构建 LAN

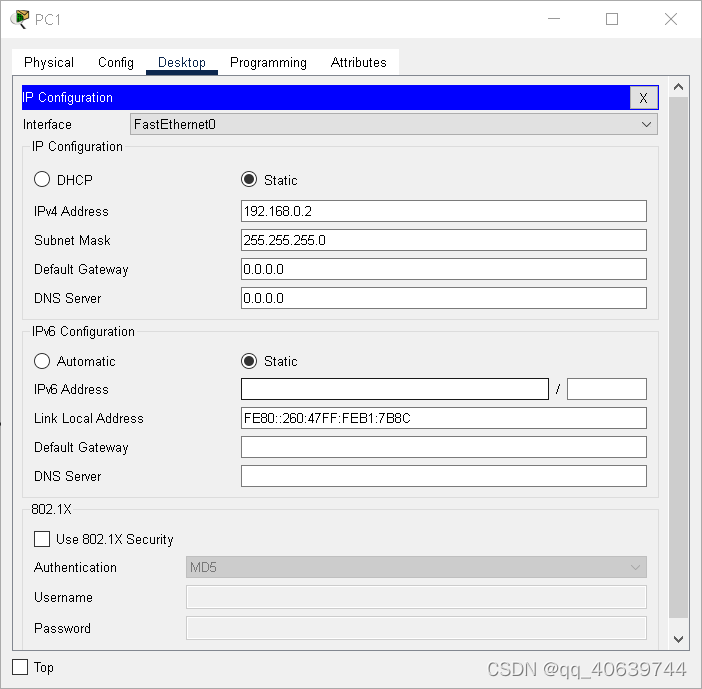

将两台 PC 直接连接构成一个网络。注意：直接连接需使用交叉线。进行两台 PC 的基本网络配置，只需要配置 IP 地址即可，然后相互 ping 通即成功。

2.用交换机构建 LAN

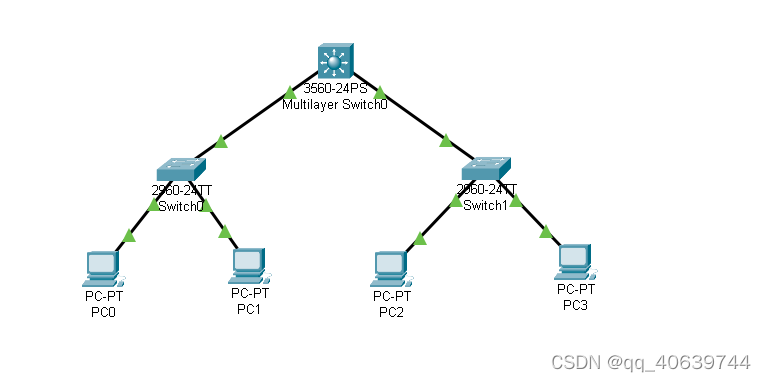

构建如下拓扑结构的局域网：

各PC的基本网络配置如下表：

机器名 IP 子网掩码

PC0 192.168.1.1 255.255.255.0

PC1 192.168.1.2 255.255.255.0

PC2 192.168.2.1 255.255.255.0

PC3 192.168.2.2 255.255.255.0

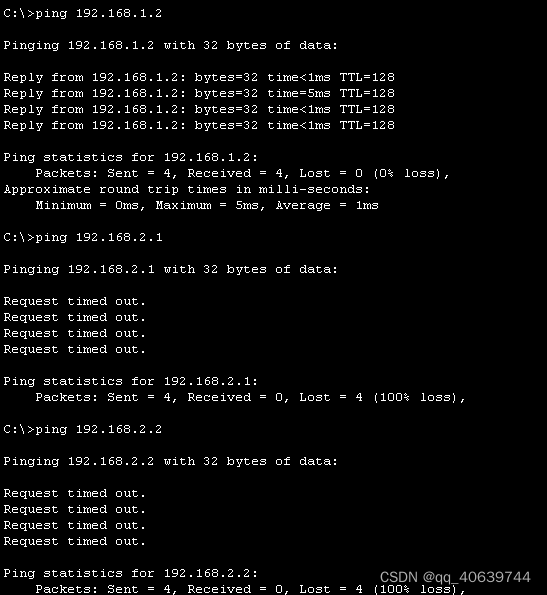

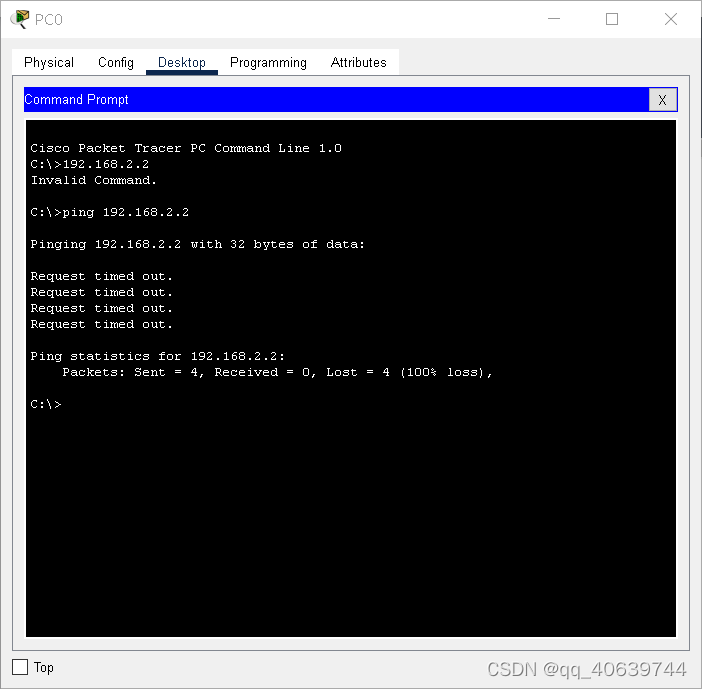

(1).PC0 能否 ping 通 PC1、PC2、PC3 ？

pco只能ping通pc1，因为pc0，pc1处于一个子网内，pc2，pc3处于同一个子网内，pc只设置了ip和掩码，所以只能子网内通信.

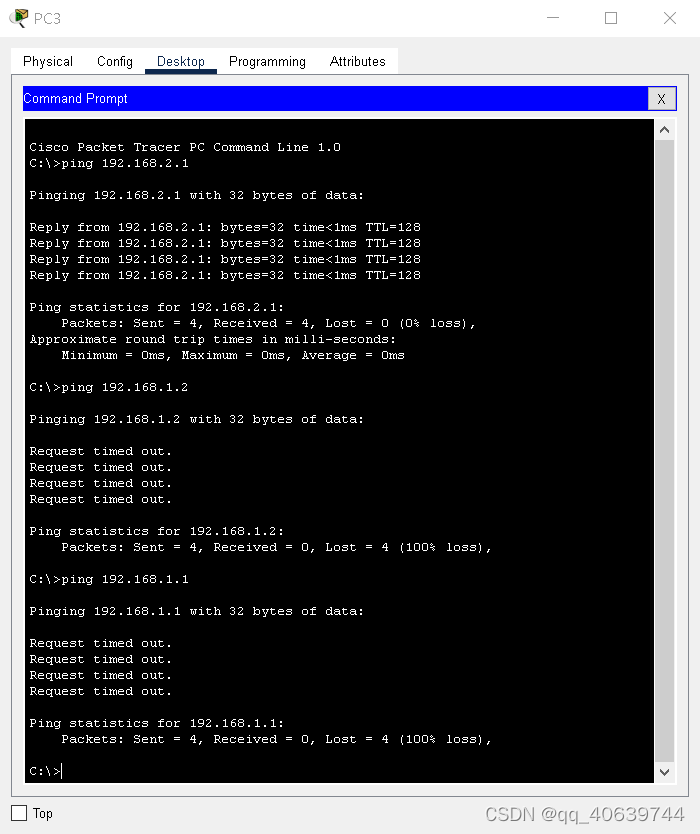

(2).PC3 能否 ping 通 PC0、PC1、PC2 ？为什么？

pc3只能ping通pc2，因为pc0，pc1处于一个子网（192.168.1.0）内，pc2，pc3处于一个子网（192.168.2.0）内，pc只设置了ip和掩码，所以只能子网内通信.

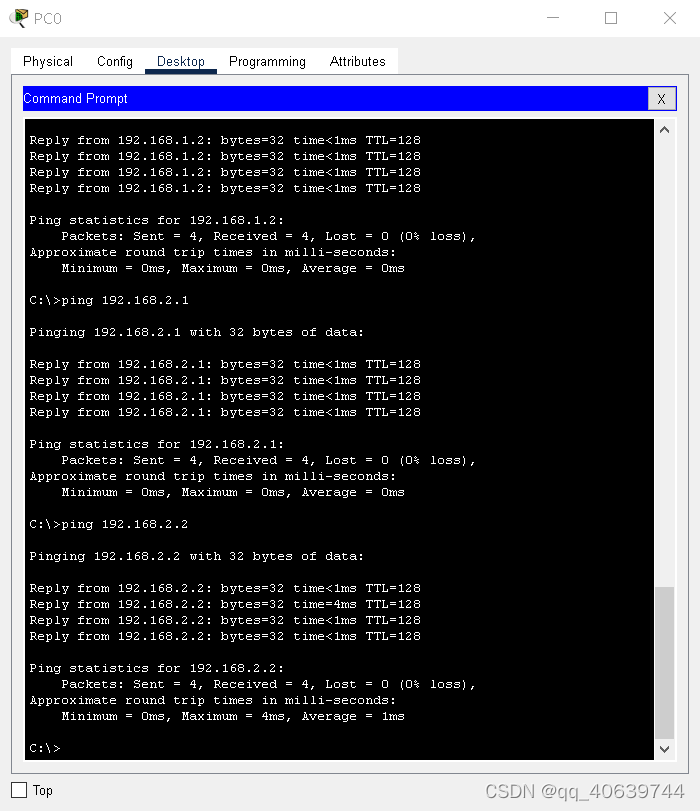

(3).将 4 台 PC 的掩码都改为 255.255.0.0 ，它们相互能 ping 通吗？为什么？

可以互相ping通，因为4台pc处于同一个子网（198.168.0.0）下。

(4).使用二层交换机连接的网络需要配置网关吗？为什么？

二层交换机中，配置网关尤为重要，因为其与相连的自治系统可以向核心系统通告可达信息。

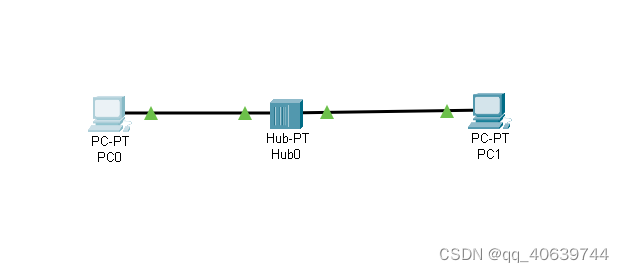

集线器 Hub 是工作在物理层的多接口设备，它与交换机的区别是什么？请在 CPT 软件中用 Hub 构建网络进行实际验证。

本质区别： 交换机可以分割冲突域， HUB不可以分割冲突域，这是他们最本质的区别。hub连N台电脑，他们共享在一个区域里，如果这个区域里有冲突，所有电脑都受影响。交换机连n台电脑，每个交换机端口是一个独立的区域，即使有冲突，冲突也局限在相对应的交换机端口，不影响其他电脑。
资源占用区别：比如一个100M的交换机，对每一个连接在交换机的计算机都是100M的速度，而Hub是瓜分100M的资源。而且Hub是通过广播来通信，很占网络资源。
类型上的区别：HUB是广播数据包，交换机是隔离数据包，HUB比交换机卡，是因为几台电脑接HUB上网就像是排队上网一样，一个先上接着轮下一个
交换机则是自由的上网，不用排队。

3.交换机接口地址列表

二层交换机是一种即插即用的多接口设备，它对于收到的帧有 3 种处理方式：广播、转发和丢弃（请弄清楚何时进行何种操作）。那么，要转发成功，则交换机中必须要有接口地址列表即 MAC 表，该表是交换机通过学习自动得到的！

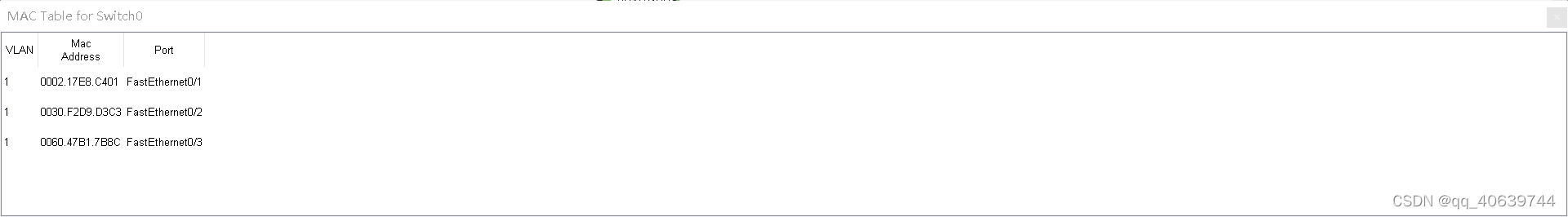

仍然构建上图的拓扑结构，并配置各计算机的 IP 在同一个一个子网，使用工具栏中的放大镜点击某交换机如左边的 Switch0，选择 MAC Table，可以看到最初交换机的 MAC 表是空的，也即它不知道该怎样转发帧（那么它将如何处理？），用 PC0 访问（ping）PC1 后，再查看该交换机的 MAC 表，现在有相应的记录，请思考如何得来。随着网络通信的增加，各交换机都将生成自己完整的 MAC 表，此时交换机的交换速度就是最快的！

由于MAC Table最初是空的，它将把接收到的转发帧进行广播；若收到某一端口发回的回复即可知道该帧的MAC地址并存到其MAC表中。用PC0 ping了PC1 后，该交换机的 MAC 表会有相应的记录，这是通过ARP得来的MAC地址。

4.生成树协议（Spanning Tree Protocol）

交换机在目的地址未知或接收到广播帧时是要进行广播的。如果交换机之间存在回路/环路，那么就会产生广播循环风暴，从而严重影响网络性能。

而交换机中运行的 STP 协议能避免交换机之间发生广播循环风暴。

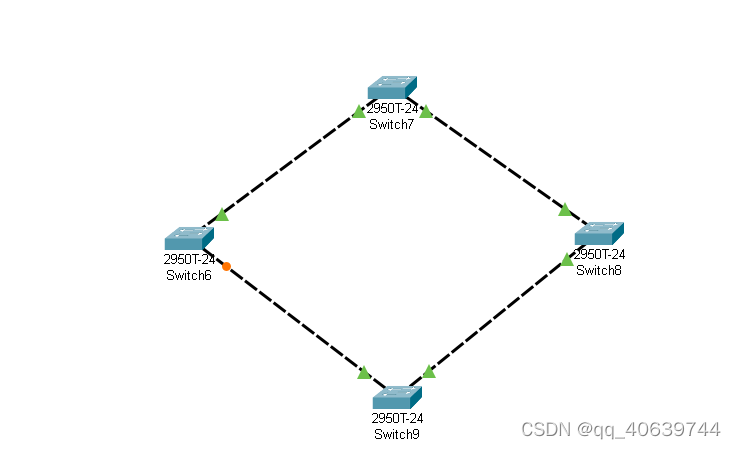

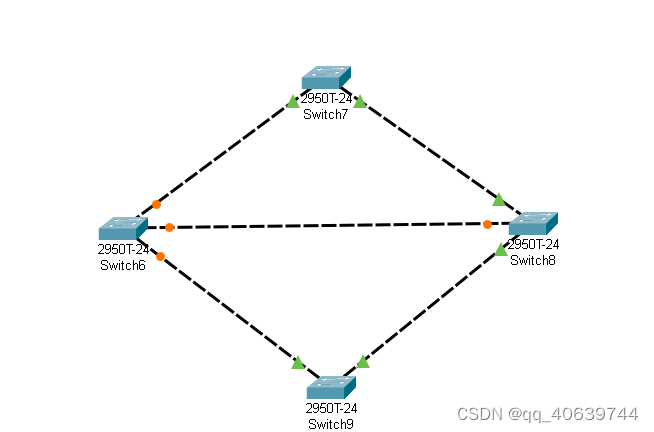

只使用交换机，构建如下拓扑：

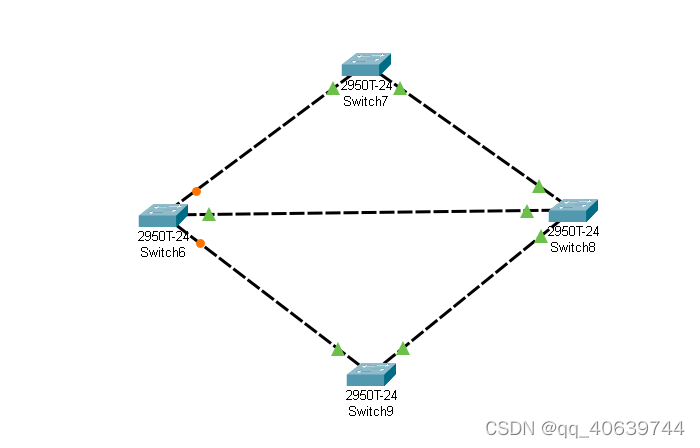

这是初始时的状态。我们可以看到交换机之间有回路，这会造成广播帧循环传送即形成广播风暴，严重影响网络性能。

随后，交换机将自动通过生成树协议（STP）对多余的线路进行自动阻塞（Blocking），以形成一棵以 Switch4 为根（具体哪个是根交换机有相关的策略）的具有唯一路径树即生成树！

经过一段时间，随着 STP 协议成功构建了生成树后，Switch5 的两个接口当前物理上是连接的，但逻辑上是不通的，处于Blocking状态（桔色）如下图所示：

在网络运行期间，假设某个时候 Switch4 与 Switch5 之间的物理连接出现问题（将 Switch4 与 Switch5 的连线剪掉），则该生成树将自动发生变化。Switch5 上方先前 Blocking 的那个接口现在活动了（绿色），但下方那个接口仍处于 Blocking 状态（桔色）。如下图所示：

5.路由器配置初步

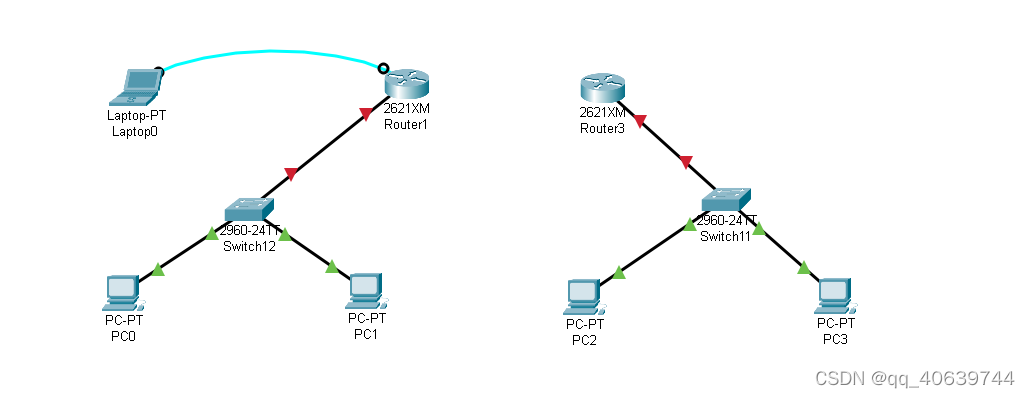

我们模拟重庆交通大学和重庆大学两个学校的连接，构建如下拓扑：

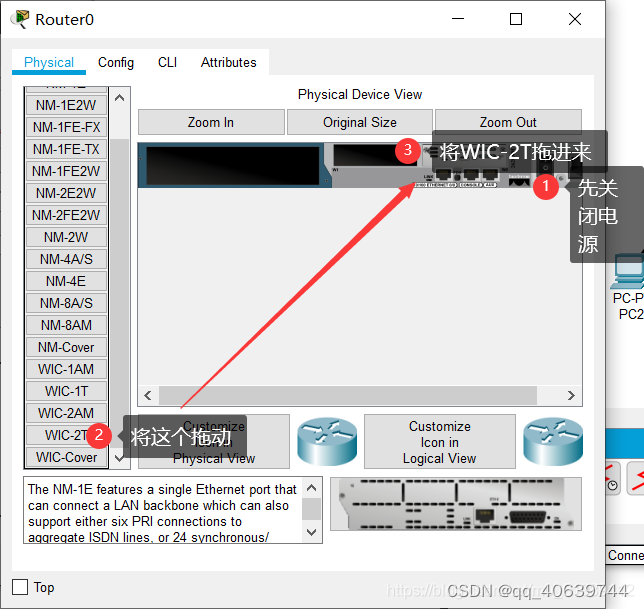

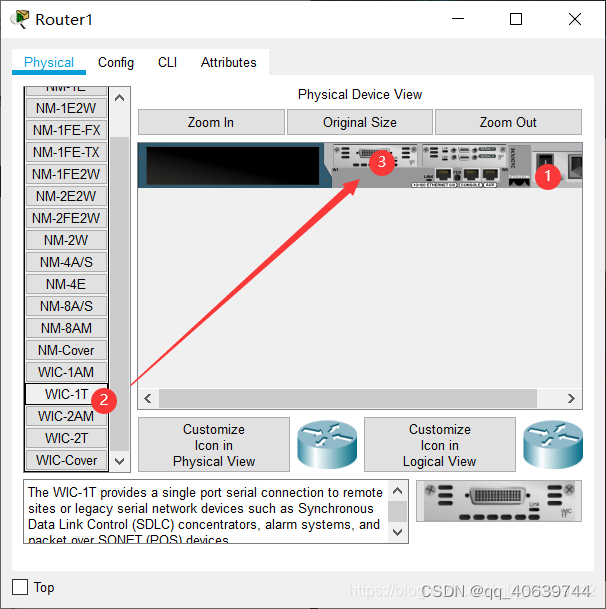

因为确实硬件支持，两个路由器无法连接，需要对路由器进行配置，添加串口硬件。

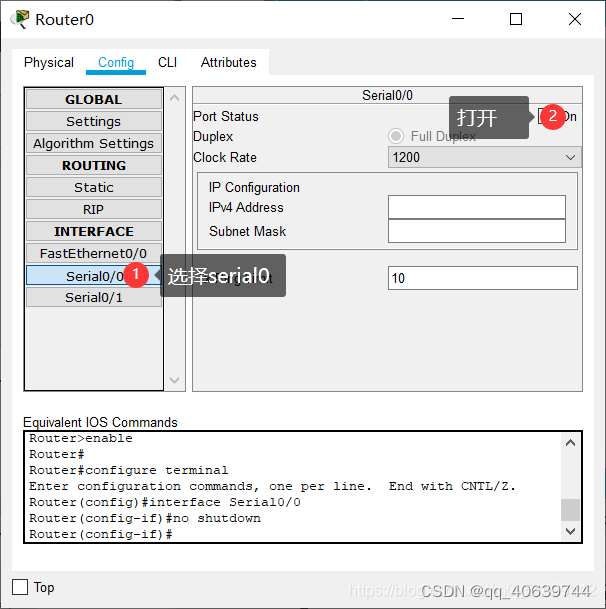

点击路由器


现在即可连接2个路由器

说明一

交通大学与重庆大学显然是两个不同的子网。在不同子网间通信需通过路由器。

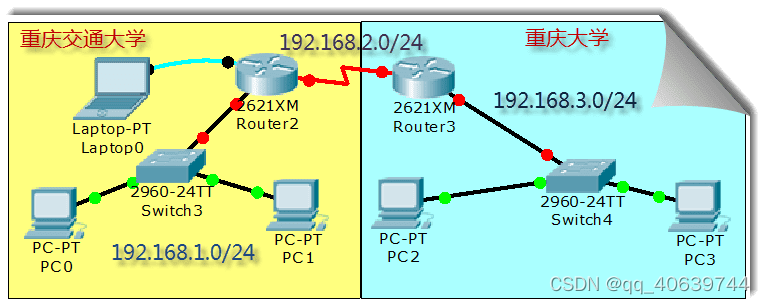

路由器的每个接口下至少是一个子网，图中我们简单的规划了 3 个子网：

左边路由器是交通大学的，其下使用交换机连接交通大学的网络，分配网络号 192.168.1.0/24，该路由器接口也是交通大学网络的网关，分配 IP 为 192.168.1.1
右边路由器是重庆大学的，其下使用交换机连接重庆大学的网络，分配网络号 192.168.3.0/24，该路由器接口也是重庆大学网络的网关，分配 IP 为 192.168.3.1
两个路由器之间使用广域网接口相连，也是一个子网，分配网络号 192.168.2.0/24

说明二

现实中，交通大学和重庆大学的连接是远程的。该连接要么通过路由器的光纤接口，要么通过广域网接口即所谓的 serial 口（如拓扑图所示）进行，一般不会通过双绞线连接（为什么？）。

因为双绞线一般传输距离较短，为100m。

下面我们以通过路由器的广域网口连接为例来进行相关配置。请注意：我们选用的路由器默认没有广域网模块（名称为 WIC-1T 等），需要关闭路由器后添加，然后再开机启动。

说明三

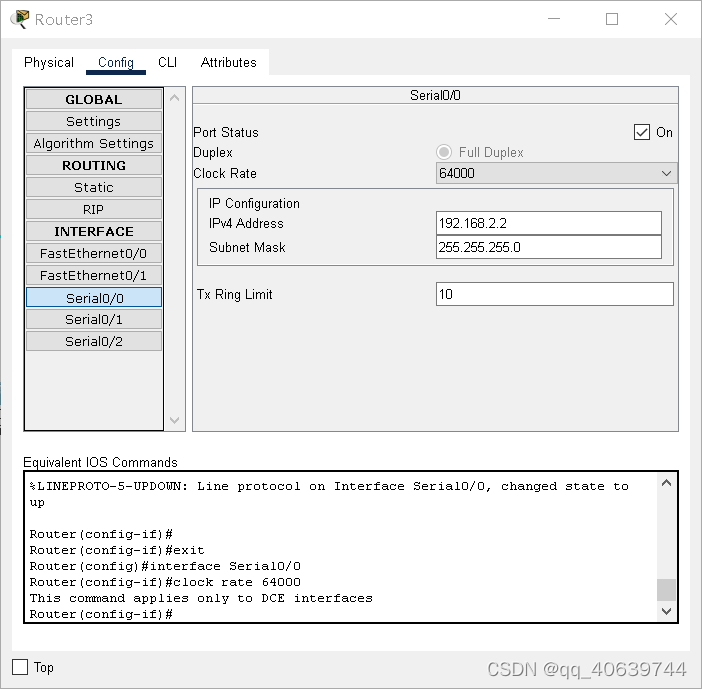

在模拟的广域网连接中需注意 DCE 和 DTE 端（连线时线路上有提示，带一个时钟标志的是 DCE 端。）在 DCE 端需配置时钟频率 64000

说明四

路由器有多种命令行配置模式，每种模式对应不同的提示符及相应的权限。

请留意在正确的模式下输入配置相关的命令。

User mode：用户模式
Privileged mode：特权模式
Global configuration mode：全局配置模式
Interface mode：接口配置模式
Subinterface mode：子接口配置模式

说明五

在现实中，对新的路由器，显然不能远程进行配置，我们必须在现场通过笔记本的串口与路由器的 console 接口连接并进行初次的配置（注意设置比特率为9600）后，才能通过网络远程进行配置。这也是上图左上画出笔记本连接的用意。

说明六

在路由器的 CLI 界面中，可看到路由器刚启动成功后，因为无任何配置，将会提示是否进行对话配置（Would you like to enter the initial configuration dialog?），因其步骤繁多，请选择 NO

比如交通大学路由器的初步配置可以如下：

🗣 注意

在我们的实验中可不进行如下的配置，但在现实中为了安全，以下的登录及特权密码等配置是必须的，否则每个人都可操作你的路由器或交换机！

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#line vty 0 4 //可支持0-4共5个终端同时登录
Router(config-line)#password dswybs // 远程登录密码
Router(config-line)#login
Router(config-line)#exit
Router(config)#enable password dswybs // 特权模式密码
Router(config)#^Z  // 退出

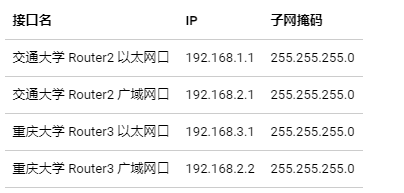

拓扑图中路由器各接口配置数据如下：

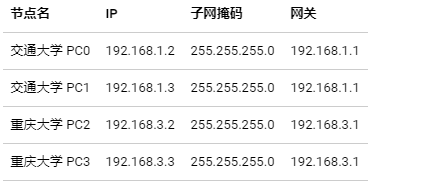

拓扑图中各 PC 配置数据如下：

以太网口：

广域网口：

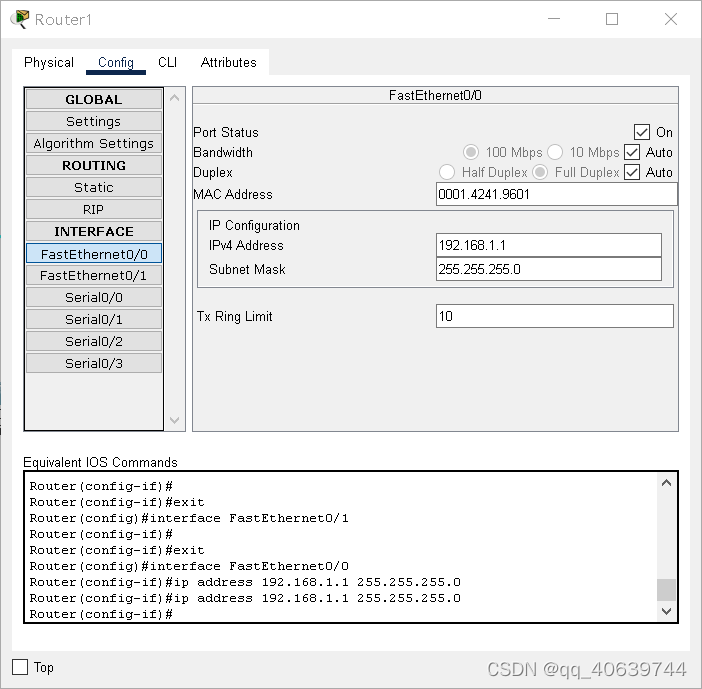

交通大学路由器基本配置如下：

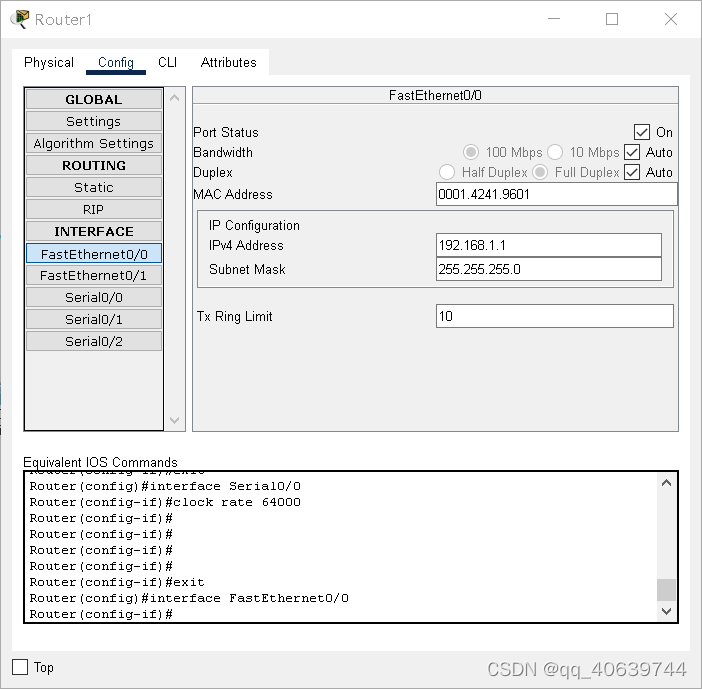

以太网口：

Router>enable   // 从普通模式进入特权模式
Router#configure terminal   // 进入全局配置模式
Router(config)#interface f0/0   // 进入配置以太网口模式
Router(config-if)#ip address 192.168.1.1 255.255.255.0   // 配置该接口的 IP
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

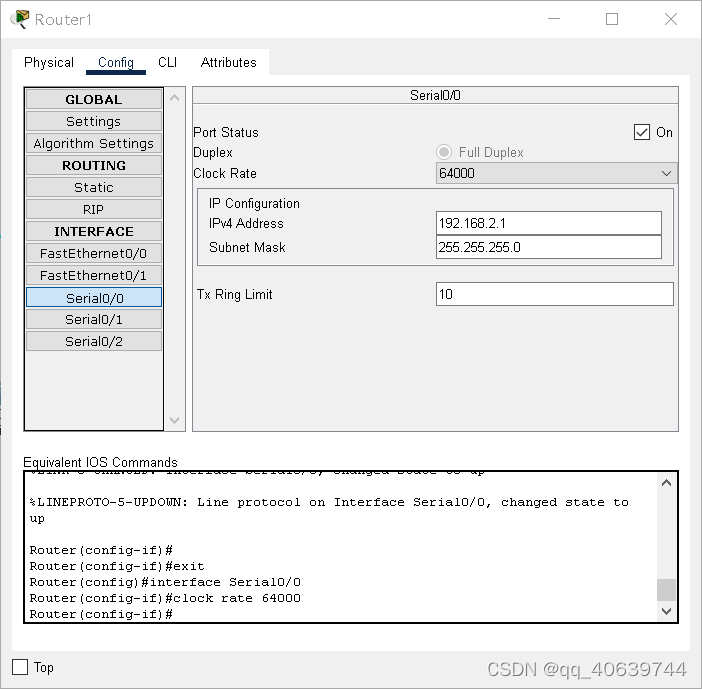

广域网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式

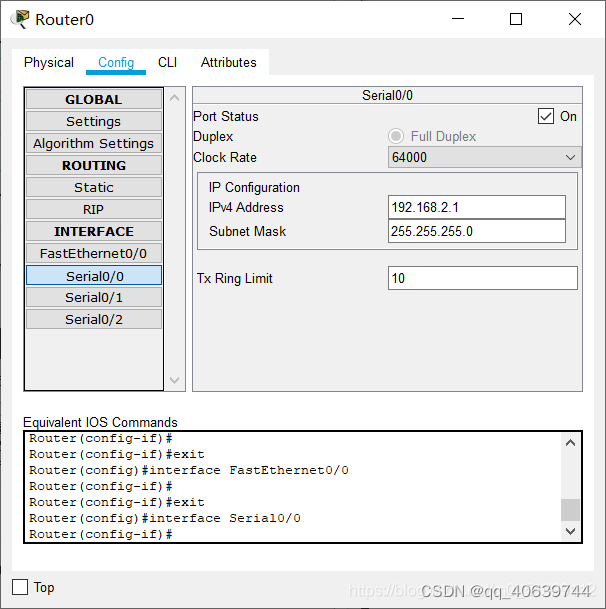

Router(config)#int s0/0   // 进入配置广域网口模式
Router(config-if)#ip address 192.168.2.1 255.255.255.0   //配置该接口的 IP
Router(config-if)#clock rate 64000    // 其为 DCE 端，配置时钟频率
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

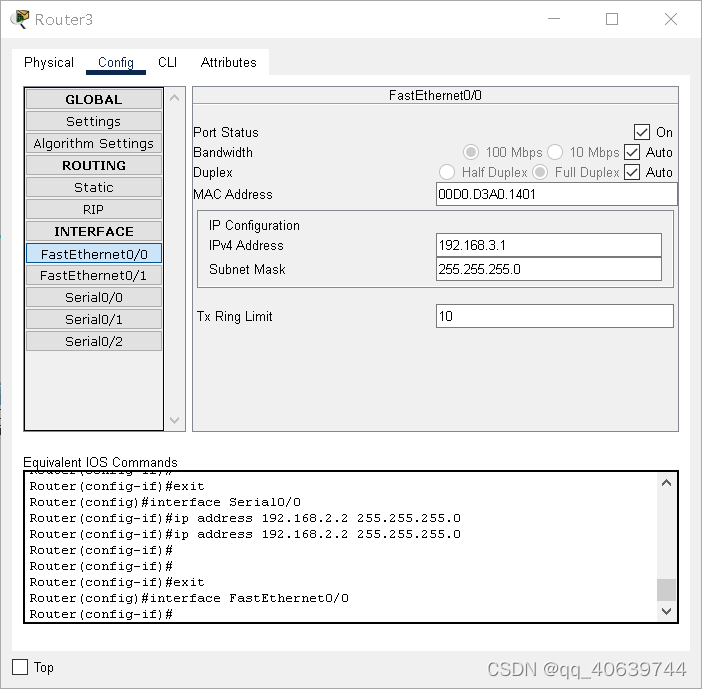

重庆大学路由器基本配置如下：
以太网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式

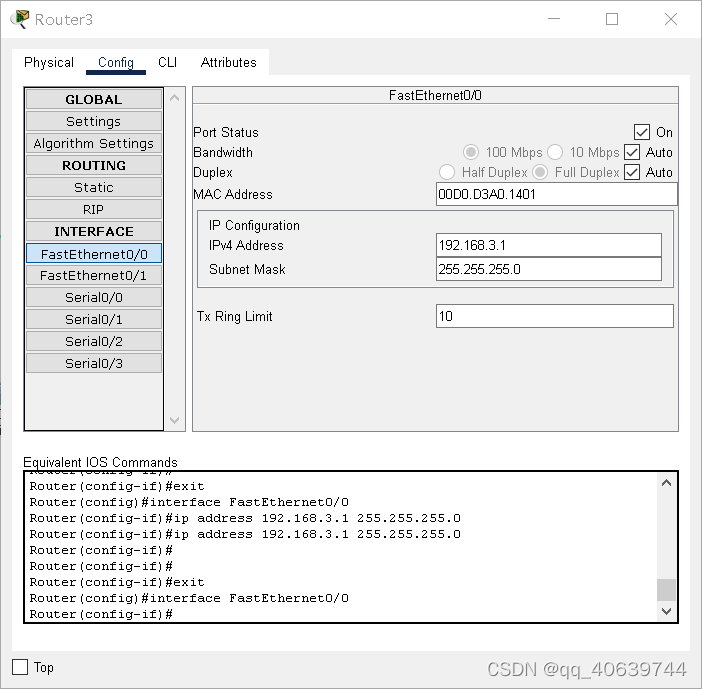

Router(config)#int f0/0   // 进入配置以太网口模式
Router(config-if)#ip address 192.168.3.1 255.255.255.0   // 配置该接口的 IP
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

广域网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int s0/0   // 进入配置广域网口模式
Router(config-if)#ip address 192.168.2.2 255.255.255.0   //配置该接口的 IP
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

至此，路由器基本的配置完成。请按照上面 PC 配置表继续配置各个 PC 。

现在交通大学内的各 PC 及网关相互能 ping 通，重庆大学也类似。但不能从交大的 PC ping 通重大的 PC，反之亦然，也即不能跨子网。为什么？

广播消息只能在同一个虚拟子网中传播，而无法进行跨子网传播，而重交和重大服务器不在同一个子网中，出子网都需要通过鸽子的网关，所以不能互相ping通。

6.静态路由

静态路由是非自适应性路由协议，是由网络管理人员手动配置的，不能够根据网络拓扑的变化而改变。 因此，静态路由简单高效，适用于结构非常简单的网络。

在当前这个简单的拓扑结构中我们可以使用静态路由，即直接告诉路由器到某网络该怎么走即可。

在前述路由器基本配置成功的情况下使用以下命令进行静态路由协议的配置：
Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2   // 告诉交通大学路由器到 192.168.3.这个网络的下一跳是 192.168.2.2
Router(config)#exit   //退到特权模式
Router#show ip route    //查看路由表

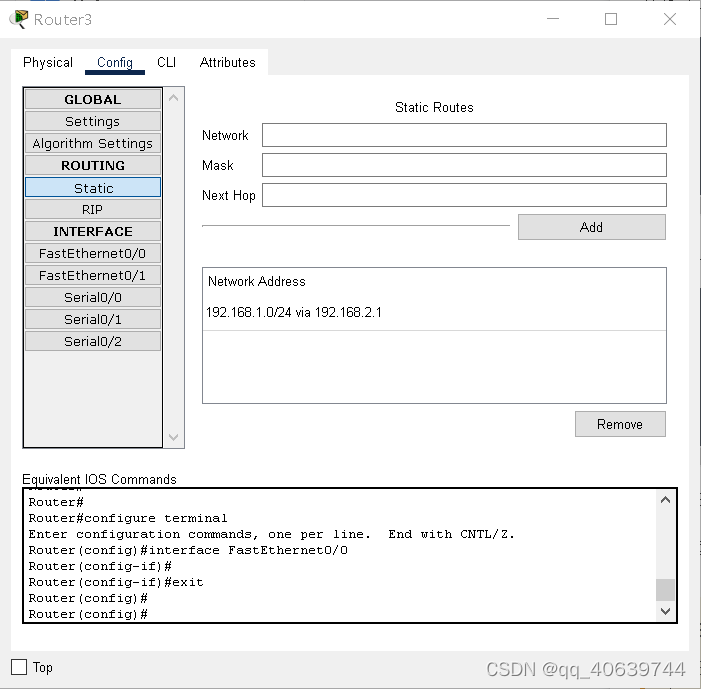

重庆大学路由器静态路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1   // 告诉重庆大学路由器到 192.168.1.0 这个网络的下一跳是 192.168.2.1
Router(config)#exit   //退到特权模式
Router#show ip route    //查看路由表

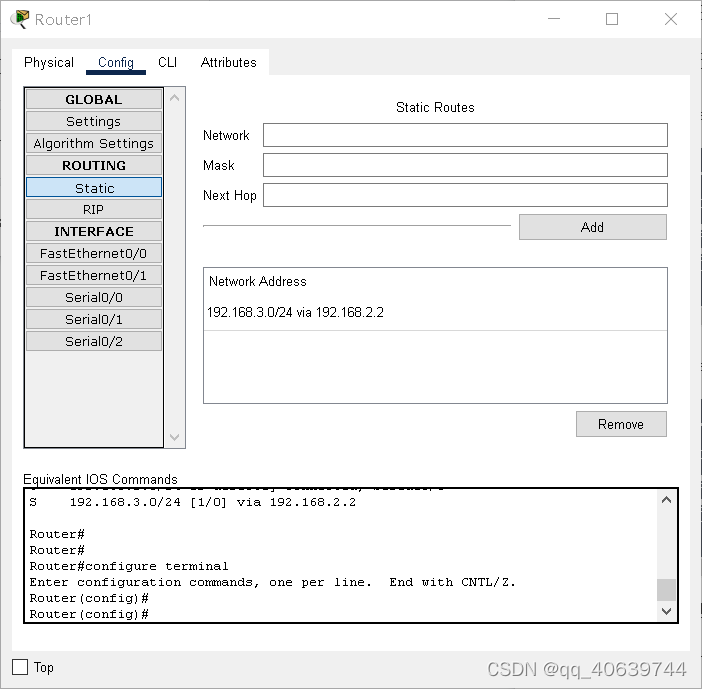

查看路由表你可看到标记为 S 的一条路由，S 表示 Static 。

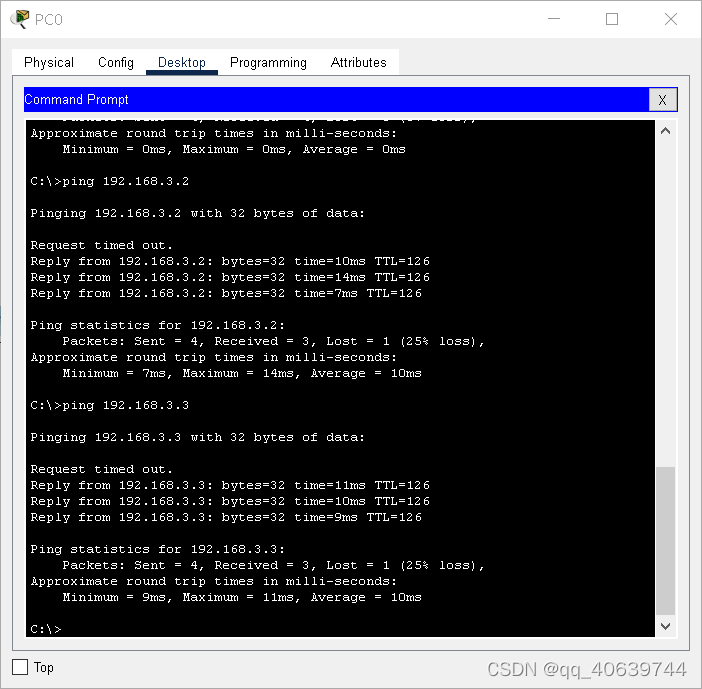

至此，这些 PC 能全部相互 ping 通！

🗣 注意

我们的拓扑只模拟了 3
个网络。在现实中，路由器连接的网络数量非常多，我们还需要配置一条缺省路由，否则其它网络皆不能到达！当然，我们的拓扑可以不考虑。

Router(config)#ip route 0.0.0.0 0.0.0.0 ... // 缺省全部转发给 ...
这个IP

7.动态路由 RIP

动态路由协议采用自适应路由算法，能够根据网络拓扑的变化而重新计算机最佳路由。

RIP 的全称是 Routing Information Protocol，是距离矢量路由的代表（目前虽然淘汰，但可作为我们学习的对象）。使用 RIP 协议只需要告诉路由器直接相连有哪些网络即可，然后 RIP 根据算法自动构建出路由表。

因为我们模拟的网络非常简单，因此不能同时使用静态和动态路由，否则看不出效果，所以我们需要把刚才配置的静态路由先清除掉。

清除静态路由配置：

1.直接关闭路由器电源。相当于没有保存任何配置，然后各接口再按照前面基本配置所述重新配置 IP 等参数（推荐此方法，可以再熟悉一下接口的配置命令）；
2.使用 no 命令清除静态路由。在全局配置模式下，交通大学路由器使用：no ip route 192.168.3.0 255.255.255.0 192.168.2.2，重庆大学路由器使用：no ip route 192.168.1.0 255.255.255.0 192.168.2.1 。相当于使用 no 命令把刚才配置的静态路由命令给取消。

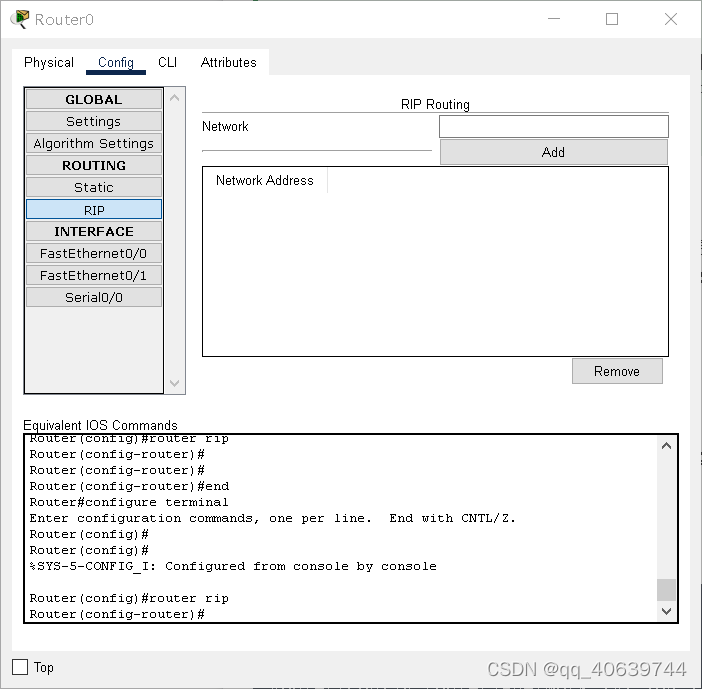

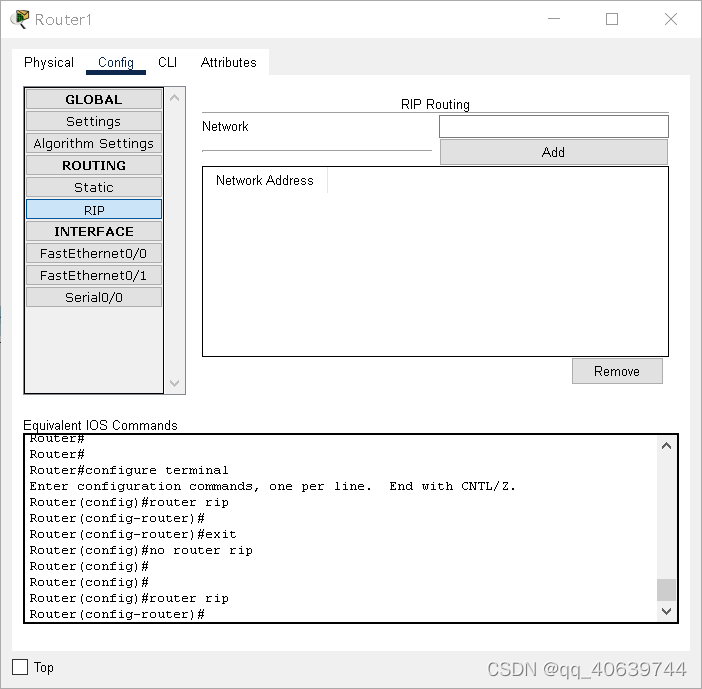

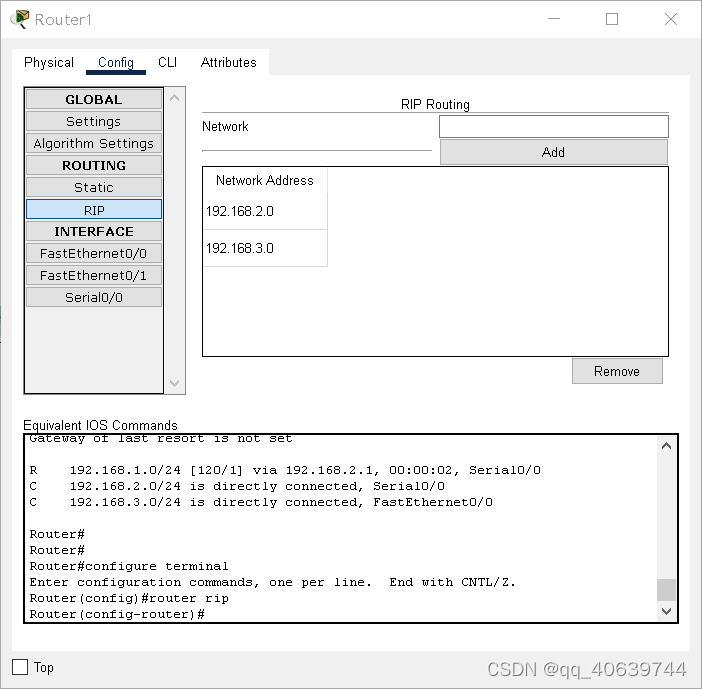

交通大学路由器 RIP 路由配置：


查看路由表你可看到标记为 S 的一条路由，S 表示 Static 。

至此，这些 PC 能全部相互 ping 通！

可以在特权模式下使用 debug ip rip 开启 RIP 诊断，此时会看到路由器之间不停发送的距离矢量信息，以判断网络状态是否发生改变从而更新路由表。该命令会不停的显示相关信息，打扰我们的输入，可使用 no debug ip rip 关闭 RIP 诊断

8.动态路由 OSPF

OSPF（Open Shortest Path First 开放式最短路径优先）是一个内部网关协议（Interior Gateway Protocol，简称 IGP）， 用于在单一自治系统（Autonomous System，AS）内决策路由。OSPF 性能优于 RIP，是当前域内路由广泛使用的路由协议。

同样的，我们需要把刚才配置的 RIP 路由先清除掉。

清除 RIP 路由配置：

1.直接关闭路由器电源。相当于没有保存任何配置，然后各接口再按照前面基本配置所述重新配置 IP 等参数
2.使用 no 命令清除 RIP 路由。在全局配置模式下，各路由器都使用：no router rip 命令进行清除

交通大学路由器 OSPF 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router ospf 1   // 启用 OSPF 路由协议，进程号为1（可暂不理会进程号概念）
Router(config-router)#network 192.168.1.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.1.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#network 192.168.2.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.2.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#^z   //直接退到特权模式

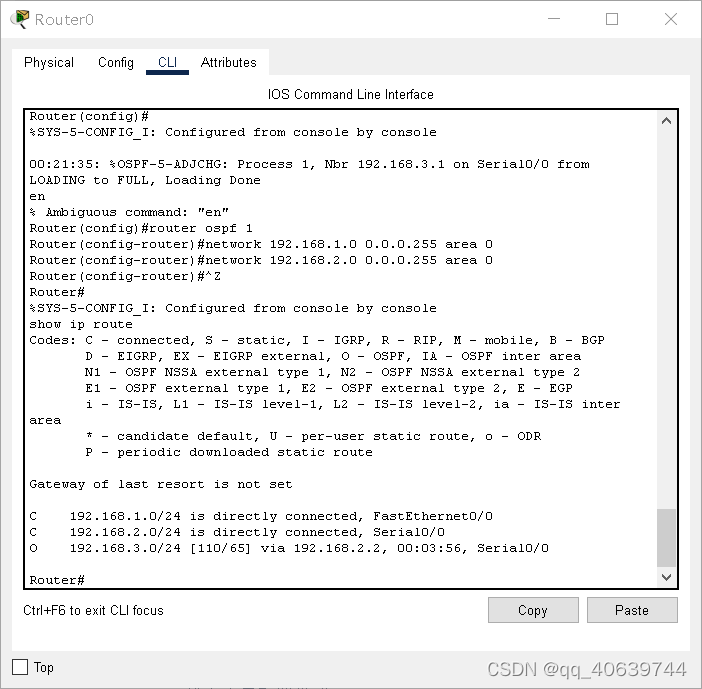

Router#show ip route    //查看路由表

重庆大学路由器 OSPF 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router ospf 1   // 启用 OSPF 路由协议，进程号为1
Router(config-router)#network 192.168.3.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.3.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#network 192.168.2.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.2.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#^z   //直接退到特权模式
Router#show ip route    //查看路由表

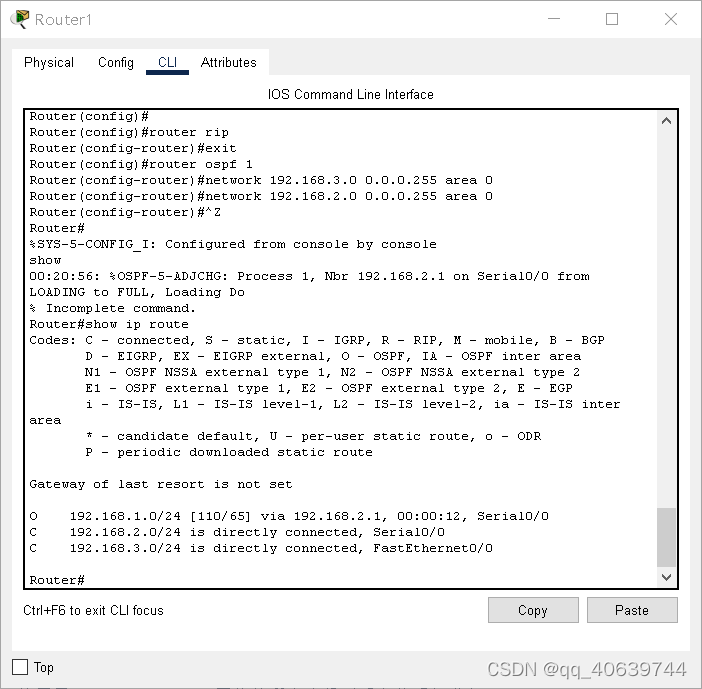

查看路由表你可看到标记为 O 的一条路由，O 表示 OSPF 。

至此，这些 PC 能全部相互 ping 通！

可以在特权模式下使用 debug ip ospf events 开启 OSPF 诊断（no debug ip ospf events
关闭诊断）， 可看到路由器之间发送的 Hello 信息用以诊断当前的链路是否发生改变以便进行路由调整（事件触发而非定时更新！）。

我们常见的子网掩码是所谓的正向掩码，用连续的 1 和 0 来表示，其中 1 表示需精确匹配， 0 则无需，以此得到网络号。

类似的，反向掩码也使用连续的 1 和 0 来表示，但相反，其中 0 表示需精确匹配， 1 则无需，以此得到相关的 IP，主要用于 OSPF
中。

还有一个通配符掩码，也采用与反向掩码相似的规则，主要用于访问控制列表 ACL 中。

9.基于端口的网络地址翻译 PAT

网络地址转换（NAT，Network Address Translation）被各个 Internet 服务商即 ISP 广泛应用于它们的网络中，也包括 WiFi 网络。 原因很简单，NAT 不仅完美地解决了 lP 地址不足的问题，而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。

NAT 的实现方式一般有三种：

1.静态转换： Static NAT
2.动态转换： Dynamic NAT
3.端口多路复用： OverLoad

端口多路复用使用最多也最灵活。OverLoad 是指不仅改变发向 Internet 数据包的源 IP 地址，同时还改变其源端口，即进行了端口地址转换（PAT，Port Address Translation）。

采用端口多路复用方式，内部网络的所有主机均可共享一个合法外部 IP 地址实现对 Internet 的访问，从而可以最大限度地节约IP地址资源。 同时，又可隐藏网络内部的所有主机，有效避免来自 Internet 的攻击。因此，目前网络中应用最多的就是端口多路复用方式。

我们仍然使用重庆交通大学和重庆大学两个学校的拓扑进行 PAT 实验。我们需要保证两个学校的路由已经配置成功，无论使用静态路由还是动态路由，以下我们给出完整的配置过程：设定这两个学校的路由器使用 OSPF 协议，模拟交通大学使用内部 IP 地址（192.168.1.0/24），模拟重庆大学使用外部 IP 地址(8.8.8.0/24)两个路由器之间使用外部 IP 地址(202.202.240.0/24)，在交通大学的出口位置即广域网口实施 PAT。

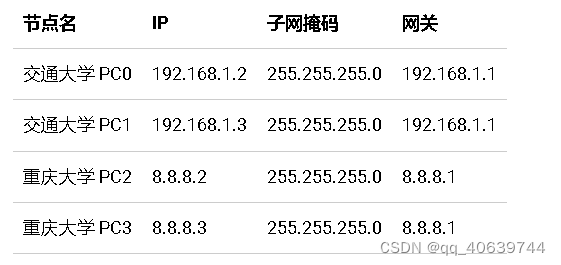

拓扑图中各 PC 配置数据如下：

🗣 请留意重庆大学两个 PC 的网络配置发生改变，我们模拟为外部/公网 IP 地址！

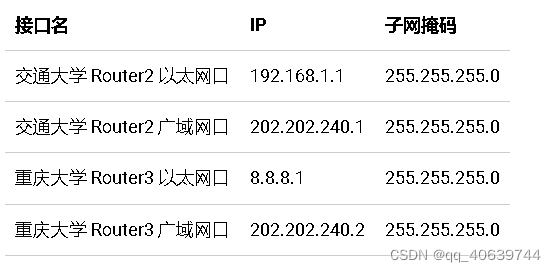

拓扑图中路由器各接口配置数据如下：

交通大学路由器接口配置如下：
以太网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int f0/0   // 进入配置以太网口模式
Router(config-if)#ip address 192.168.1.1 255.255.255.0   // 配置 IP
Router(config-if)#no shutdown   // 激活接口

广域网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int s0/0   // 进入配置广域网口模式
Router(config-if)#ip address 202.202.240.1 255.255.255.0   //配置 IP
Router(config-if)#clock rate 64000    // 其为 DCE 端，配置时钟频率
Router(config-if)#no shutdown   // 激活接口

重庆大学路由器接口配置如下：
以太网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int f0/0   // 进入配置以太网口模式
Router(config-if)#ip address 8.8.8.1 255.255.255.0   // 配置 IP
Router(config-if)#no shutdown   // 激活接口

广域网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int s0/0   // 进入配置广域网口模式
Router(config-if)#ip address 202.202.240.2 255.255.255.0   // 配置 IP
Router(config-if)#no shutdown   // 激活接口

交通大学路由器 OSPF 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router ospf 1   // 启用 OSPF 路由协议，进程号为1（可暂不理会进程号概念）
Router(config-router)#network 192.168.1.0 0.0.0.255 area 0   // 自治域0中的属于192.168.1.0/24网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#network 202.202.240.0 0.0.0.255 area 0   // 自治域0中的属于202.202.240.0/24网络的所有主机（反向掩码）参与 OSPF

重庆大学路由器 OSPF 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router ospf 1   // 启用 OSPF 路由协议，进程号为1
Router(config-router)#network 202.202.240.0 0.0.0.255 area 0   // 自治域0中的属于202.202.240.0/24网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#network 8.8.8.0 0.0.0.255 area 0   // 自治域0中的属于8.8.8.0/24网络的所有主机（反向掩码）参与 OSPF

此时，这些 PC 能全部相互 ping 通！如在交通大学内部使用 PC0（192.168.1.2）来 ping 重庆大学的PC2（8.8.8.2）应该成功。

下面我们将重庆大学的路由器看着 Internet 中的骨干路由器，那么这些路由器将不会转发内部/私有 IP 地址的包（直接丢弃）。我们通过在重庆大学路由器上实施访问控制 ACL ，即丢弃来自交通大学（私有 IP 地址）的包来模拟这个丢包的过程。

重庆大学路由器丢包的配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#access-list 1 deny 192.168.1.0 0.0.0.255  // 创建 ACL 1，丢弃/不转发来自 192.168.1.0/24 网络的所有包
Router(config)#access-list 1 permit any  // 添加 ACL 1 的规则，转发其它所有网络的包
Router(config)#int s0/0   // 配置广域网口
Router(config-if)#ip access-group 1 in  // 在广域网口上对进来的包实施 ACL 1 中的规则，实际就是广域网口如果收到来自 192.168.1.0/24 IP的包即丢弃

此时，再使用交通大学内部的 PC0（192.168.1.2）来 ping 重庆大学的 PC2（8.8.8.2）就不成功了，会显示目的主机不可到达（Destination host unreachable）信息。

ping 的同时，在 CPT 软件中使用模拟（Simulation）方式会看得非常清楚：重庆大学路由器的广域网口将来自交通大学的包丢弃了！

下面，我们就开始实施 PAT。即：我们将会在交通大学路由器的出口上将内部/私有 IP 地址转换为外部/公开 IP，从而包的源 IP 发生了改变，就不会被重庆大学路由器丢弃，因此网络连通。

交通大学路由器 PAT 配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#access-list 1 permit 192.168.1.0 0.0.0.255  // 创建 ACL 1，允许来自 192.168.1.0/24 网络的所有包
Router(config)#ip nat inside source list 1 interface s0/0 overload  // 来自于 ACL 中的 IP 将在广域网口实施 PAT
Router(config)#int f0/0   // 配置以太网口
Router(config-if)#ip nat inside   // 配置以太网口为 PAT 的内部
Router(config)#int s0/0   // 配置广域网口
Router(config-if)#ip nat outside   // 配置广域网口为 PAT 的外部

现在，再次使用交通大学内部的 PC0（192.168.1.2）来 ping 重庆大学的PC2（8.8.8.2）则OK。

ping 成功后，在交通大学路由器特权配置模式下使用 show ip nat translations 可查看这个翻译的过程！

10.虚拟局域网 VLAN

在实际网络中（如），你可看到路由器一般位于网络的边界，而内部几乎全部使用交换机连接。

前面我们分析过，交换机连接的是同一个子网！ 显然，在这样一个大型规模的子网中进行广播甚至产生广播风暴将严重影响网络性能甚至瘫痪。

另外我们也已经知道，其实学校是划分了 N 多个子网的，那么这些交换机连接的就绝不是一个子网！这样矛盾的事情该如何解释呢？我们实际上使用了支持 VLAN 的交换机！而前述的交换机只是普通的 2 层交换机（或者我们把它当作 2 层交换机在使用）。

VLAN（Virtual Local Area Network）即虚拟局域网。通过划分 VLAN，我们可以把一个物理网络划分为多个逻辑网段即多个子网。

划分 VLAN 后可以杜绝网络广播风暴，增强网络的安全性，便于进行统一管理等。

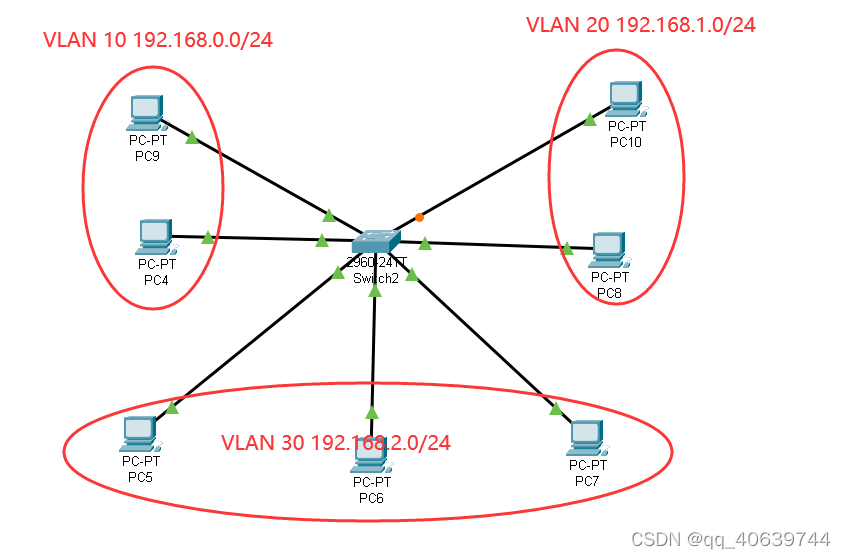

在 CPT 中构建如下图所示拓扑：

Cisco 2960 交换机是支持 VLAN 的交换机，共有 24 个 100M 和 2 个 1000M 以太网口。默认所有的接口都在 VLAN 1 中，故此时连接上来的计算机都处于同一 VLAN，可以进行通信。

下面我们就该交换机的 24 个 100M 接口分为 3 个部分，划分到 3 个不同的 VLAN 中，id 号分别设为 10、20、30，且设置别名（computer、communication、electronic）以利于区分和管理。

交换机 VLAN 配置：

Switch>en
Switch#conf t
Switch(config)#vlan 10    // 创建 id 为 10 的 VLAN（缺省的，交换机所有接口都属于VLAN 1，不能使用）
Switch(config-vlan)#name computer    // 设置 VLAN 的别名
Switch(config-vlan)#exit
Switch(config)#int vlan 10    // 该 VLAN 为一个子网，设置其 IP，作为该子网网关
Switch(config-if)#ip address 192.168.0.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#vlan 20    // 创建 id 为 20 的 VLAN
Switch(config-vlan)#name communication    //设置别名
Switch(config-vlan)#exit
Switch(config)#int vlan 20
Switch(config-if)#ip addr 192.168.1.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#vlan 30    // 创建 id 为 20 的 VLAN
Switch(config-vlan)#name electronic    // 设置别名
Switch(config-vlan)#exit
Switch(config)#int vlan 30
Switch(config-if)#ip add 192.168.2.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#int range f0/1-8    // 成组配置接口（1-8）
Switch(config-if-range)#switchport mode access    // 设置为存取模式
Switch(config-if-range)#switchport access vlan 10    // 划归到 VLAN 10 中
Switch(config-if-range)#exit
Switch(config)#int range f0/9-16
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 20
Switch(config-if-range)#exit
Switch(config)#int range f0/17-24
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 30
Switch(config-if-range)#^Z
Switch#show vlan // 查看 VLAN 的划分情况

至此，在该交换机上我们就划分了 3 个 VLAN（不包括缺省的 VLAN 1）。

各 VLAN 下 PC 的网络配置及连接的交换机接口如下表：

此时可以使用 ping 命令进行测试，你会发现只有在同一 VLAN 中的 PC 才能通信，且广播也局限于该 VLAN。
pc0 ping pc2

分析一下当前为何不同 VLAN 中的 PC 不能通信？网关在此起什么作用？我们的网关又在何处？如何发起广播测试？

VLAN具有分割网络的作用，因而不同 VLAN 中的 PC之间不能相互通信；
VLAN是数据链路层的协议，负责划分广播域，而不需要考虑IP；网关是用来进行协议转换的，不同的网段之间要想通信一定需要网关。
如果需要发起广播测试则需要三层交换机。

11.虚拟局域网管理 VTP

前一个实验我们在交换机上进行了 VLAN 的规划和划分。但在实际应用中，我们绝不允许在这些支持VLAN的交换机上进行随意的 VLAN 划分，如此将造成管理混乱！VLAN的划分必须得到统一的规划和管理，这就需要 VTP 协议。

VTP（VLAN Trunk Protocol）即 VLAN 中继协议。VTP 通过 ISL 帧或 Cisco 私有 DTP 帧（可查阅相关资料了解）保持 VLAN 配置统一性，也被称为虚拟局域网干道协议，它是思科私有协议。 VTP 统一管理、增加、删除、调整VLAN，自动地将信息向网络中其它的交换机广播。

此外，VTP 减小了那些可能导致安全问题的配置，只要在 VTP Server 做相应设置，VTP Client 会自动学习 VTP Server 上的 VLAN 信息。

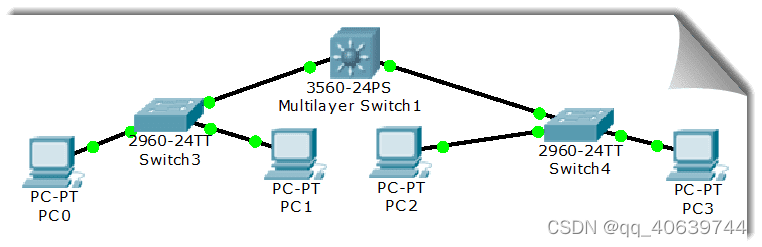

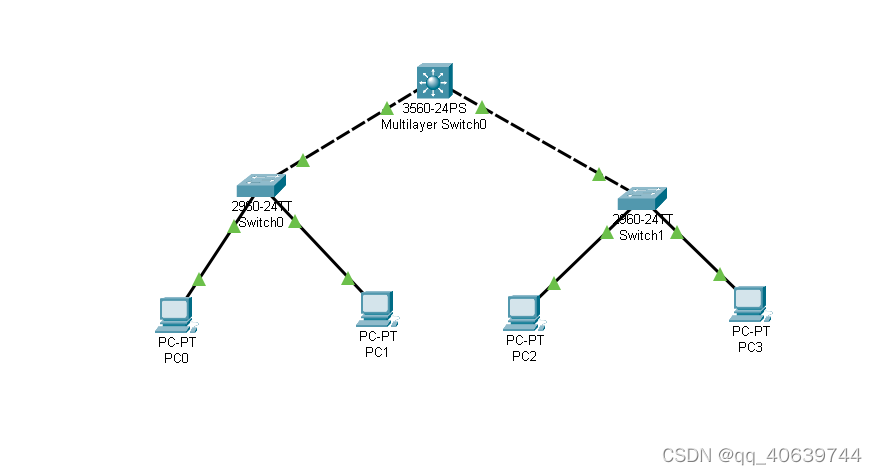

为演示 VTP，重新构建如下拓扑结构：

🗣 注意：

作为干线，两个 2960 交换机和核心的 3560 交换机应该使用 Gbit 口相连。这虽然不是必须，但现实中这样连接性能最好。

3560 交换机是网络中的核心交换机，我们将其作为 VTP Server，VTP 域及 VLAN 将在其上创建和管理。

两个 2960 交换机是是局域网中的汇聚层/接入层交换机，将作为 VTP Client，可决定加入的 VTP 域和 VLAN。

目前该网络都属于 VLAN 1，也即这些 PC 是可以相互通信的。前面说过，无论对于性能、管理还是安全等而言，现实中我们必须进行 VLAN 划分。

现在我们的要求是：新建两个 VLAN，然后让 PC0 和 PC1 属于 VLAN 2，PC1 和 PC3 属于 VLAN 3。

我们将在核心交换机 3560上进行如下工作：

1.设置为 server 模式，VTP 域为 cqjtu
2.新建 VLAN 2，网络号 192.168.1.0/24，网关 192.168.1.1
3.新建 VLAN 3，网络号 192.168.2.0/24，网关 192.168.2.1

3560 VTP Server 配置：

Switch>en
Switch#conf t
Switch(config)#hostname 3560    // 更改交换机名称（可选）
3560(config)#vtp domain cqjtu   // 设置 VTP 域名称为 cqjtu
3560(config)#vtp mode server    // 设置其为 VTP 服务器模式
3560(config)#vlan 2             // 新建VLAN 2
3560(config-vlan)#name computer // 设置 VLAN 2 的别名（可选）
3560(config-vlan)#exit
3560(config)#vlan 3             // 再建 VLAN 3
3560(config-vlan)#name communication    //设置 VLAN 2 的别名（可选）
3560(config-vlan)#exit
3560(config)#int vlan 2    // 配置接口 VLAN 2，它将是该子网（左边）的网关
3560(config-if)#ip address 192.168.1.1 255.255.255.0
3560(config-if)#exit
3560(config)#int vlan 3    // 配置接口 VLAN 3，它将是该子网（右边）的网关
3560(config-if)#ip address 192.168.2.1 255.255.255.0

我们将在左边交换机 2960A 上进行如下工作：

1.加入名为 cqjtu 的 VTP 域
2.配置与核心交换机 3560 连接的千兆接口 g0/1 为 trunk 模式
3.将接口 f0/1 划分到 VLAN 2 中
4.将接口 f0/2 划分到 VLAN 3 中

2960A（左边） VTP Client 配置：

Switch>en
Switch#conf t
Switch(config)#hostname 2960A    // 更改交换机名称（可选）
2960A(config)#vtp domain cqjtu   // 加入名为 cqjtu 的 VTP 域
2960A(config)#vtp mode client    // 设置模式为 VTP 客户
2960A(config)#int g0/1    // 配置与核心交换机 3560 连接的 g0/1 千兆接口
2960A(config-if)#switchport mode trunk    // 设置该接口为中继（trunk）模式
2960A(config-if)#switchport trunk allowed vlan all  // 允许为所有的 VLAN 中继
2960A(config-if)#exit
2960A(config)#int f0/1    // 配置接口 1
2960A(config-if)#switchport mode access    // 设置该接口为正常访问模式
2960A(config-if)#switchport access vlan 2  // 将接口划分到 VLAN 2
2960A(config-if)#exit
2960A(config)#int f0/2    // 配置接口 2
2960A(config-if)#switchport mode access    // 设置该接口为正常访问模式
2960A(config-if)#switchport access vlan 3  // 将接口划分到 VLAN 3

我们将在右边交换机 2960B 上进行同样的工作：

1.加入名为 cqjtu VTP 域
2.配置与核心交换机 3560 连接的千兆接口 g0/1 为 trunk 模式
3.将接口 f0/1 划分到 VLAN 2 中
4.将接口 f0/2 划分到 VLAN 3 中

2960B（右边） VTP Client 配置：

Switch>en
Switch#conf t
Switch(config)#hostname 2960B    // 更改交换机名称（可选）
2960B(config)#vtp domain cqjtu   // 加入名为 cqjtu 的 VTP 域
2960B(config)#vtp mode client    // 设置模式为 VTP 客户
2960B(config)#int g0/1    // 配置与核心交换机 3560 连接的 g0/1 千兆接口
2960B(config-if)#switchport mode trunk    // 设置该接口为中继（trunk）模式
2960B(config-if)#switchport trunk allowed vlan all  // 允许为所有的 VLAN 中继
2960B(config-if)#exit
2960B(config)#int f0/1    // 配置接口 1
2960B(config-if)#switchport mode access    // 设置该接口为正常访问模式
2960B(config-if)#switchport access vlan 2  // 将接口划分到 VLAN 2
2960B(config-if)#exit
2960B(config)#int f0/2    // 配置接口 2
2960B(config-if)#switchport mode access    // 设置该接口为正常访问模式
2960B(config-if)#switchport access vlan 3  // 将接口划分到 VLAN 3

至此，各交换机配置完毕。

📬 秘籍

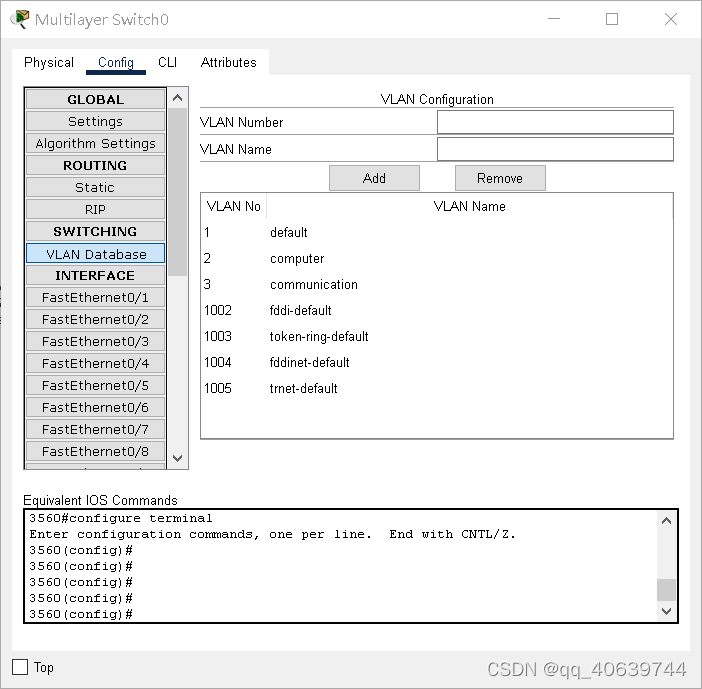

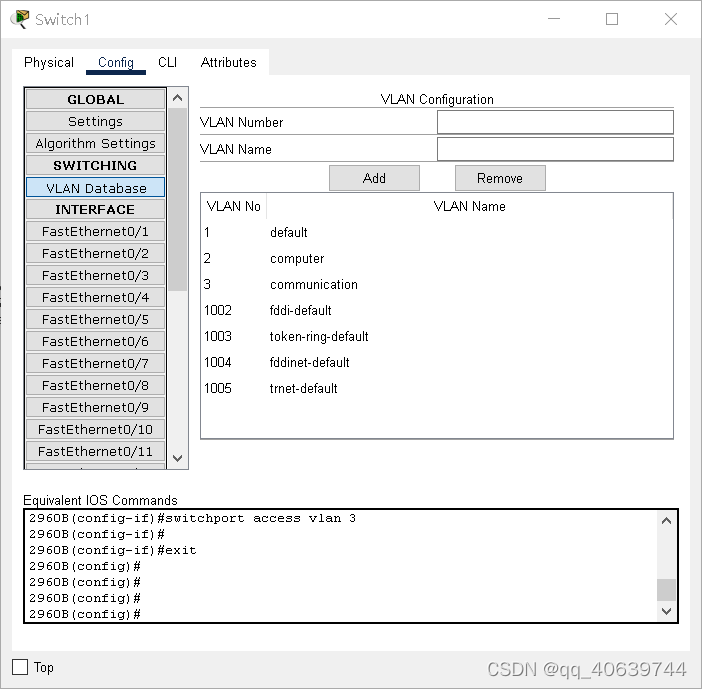

此时在 3 个交换机的特权模式下，都可使用show vtp status命令查看 VTP 状态，使用show vlan命令查看 VLAN 状态

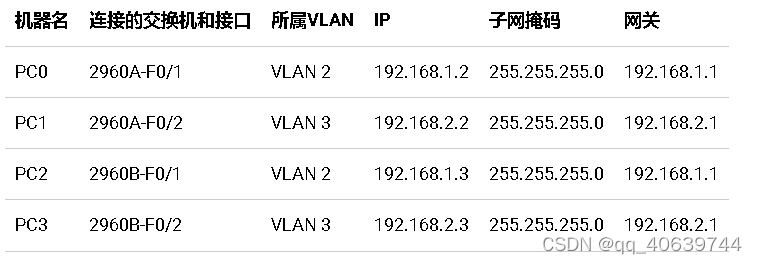

各 PC 连接的交换机和接口以及网络配置如下：

至此，VTP 配置完成。同 VLAN 可以 ping 通，而不同 VLAN 不行（即使在同一交换机下，如从 PC0 到 PC1），且能够方便的统一规划和管理。

使用 PC0（192.168.1.2） ping PC1（192.168.2.2） 的结果如何？使用 PC0 ping PC2 的结果如何？想想为什么？

PC0 ping PC1不能ping通，PC0 ping PC2能ping通，因为PC0和PC2属于同一vlan下，而PC0和PC1不属于同一valn。

12.VLAN 间的通信

VTP 只是给我们划分和管理 VLAN 提供了方便，由上面的测试得知，目前我们仍然不能在 VLAN 间通信。

因为默认的，VLAN 间是不允许进行通信，此时我们需要所谓的独臂路由器在 VLAN 间为其进行转发！

我们使用的核心交换机 3560 是个 3 层交换机，可工作在网络层，也称路由交换机，即具有路由功能，能进行这种转发操作。

3560 交换机配置：

3560>en
3560#conf t
3560(config)#int g0/1    // 配置连接左边 2960A 交换机的接口
3560(config-if)#switchport trunk encapsulation dot1q    // 封装 VLAN 协议
3560(config-if)#switchport mode trunk     // 设置为中继模式
3560(config-if)#switchport trunk allowed vlan all     // 在所有 VLAN 间转发
3560(config-if)#exit
3560(config)#int g0/2    // 配置连接右边 2960B 交换机的接口
3560(config-if)#switchport trunk encapsulation dot1q    //封装 VLAN 协议
3560(config-if)#switchport mode trunk     // 设置为中继模式
3560(config-if)#switchport trunk allowed vlan all     // 在所有 VLAN 间转发
3560(config-if)#exit
3560(config)#ip routing    // 启用路由转发功能

至此，各 VLAN 中的 PC 可以正常通信。

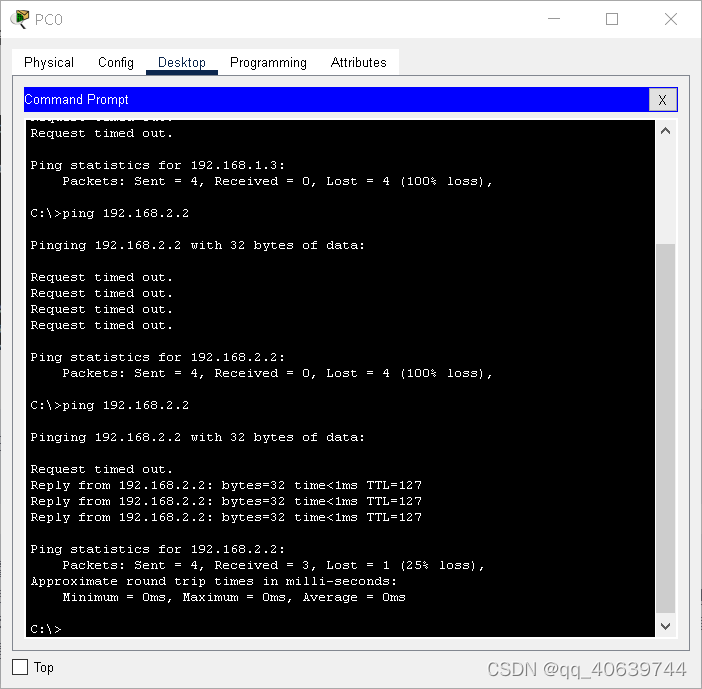

PC0pingPC1

PC0pingPC2

🗣 独臂路由的缺陷

当使用 CPT 的模拟方式进行上面的测试时（ PC0 ping PC1），你会非常清楚的看到 ICMP 包全部都由 3560 交换机在转发，非常容易形成瓶颈。

现实中，我们一般不使用这种方式，而是真正使用其三层转发功能，即"一次路由多次交换"，请查阅相关资料。

13.DHCP、DNS及Web服务器简单配置

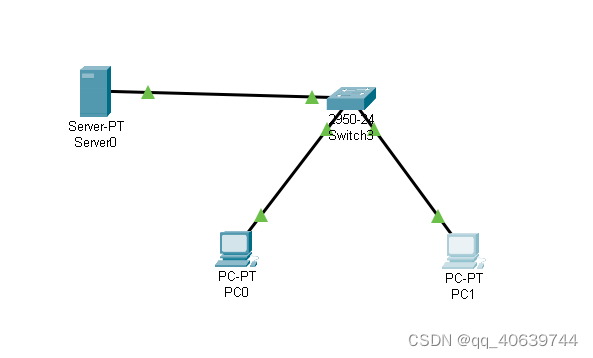

动态主机配置 DHCP、域名解析 DNS 以及 Web 服务在日常应用中作用巨大，我们构建如下简单的拓扑来进行练习。

该拓扑中，服务器及客户机都连在同一交换机上。为简单起见，服务器 Server-PT 同时作为 DHCP、DNS 以及 Web 服务器，各客户机无需配置，将自动获取网络配置。

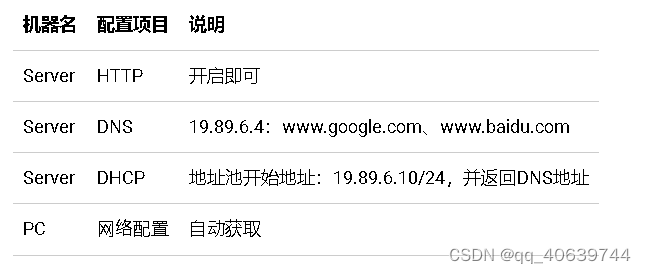

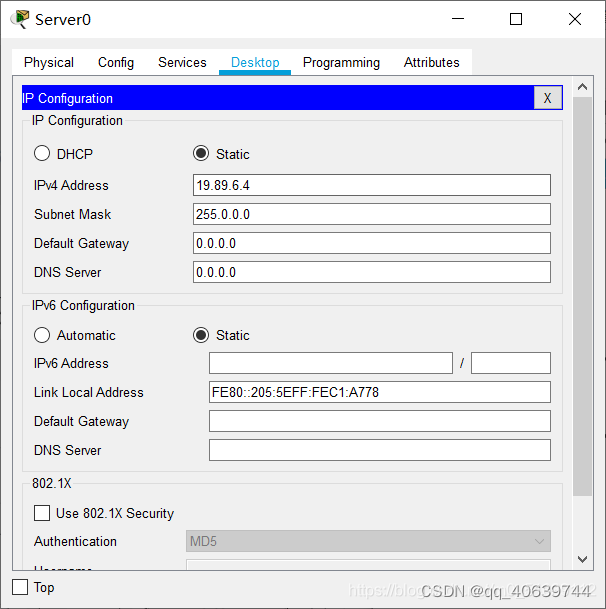

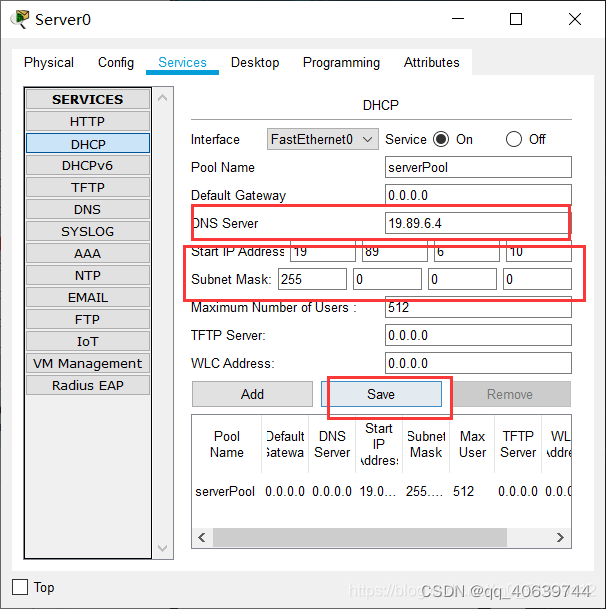

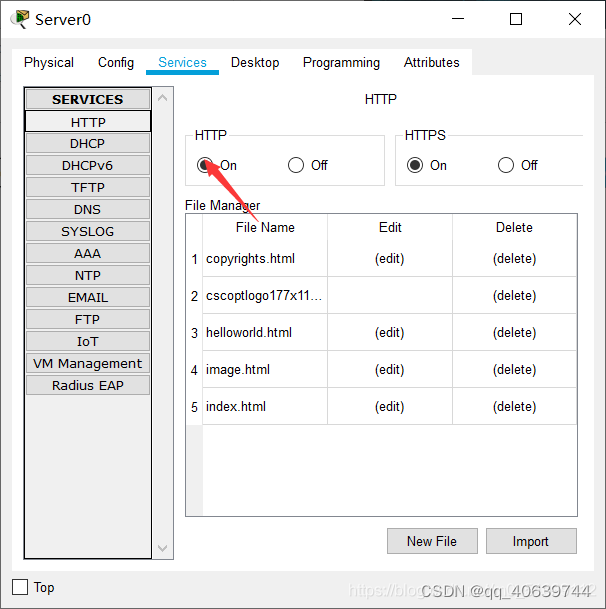

点击 CPT 拓扑图中的 Server 图标，设置其静态 IP 地址为 19.89.6.4/24，然后选择 Service 进行如下相关配置：

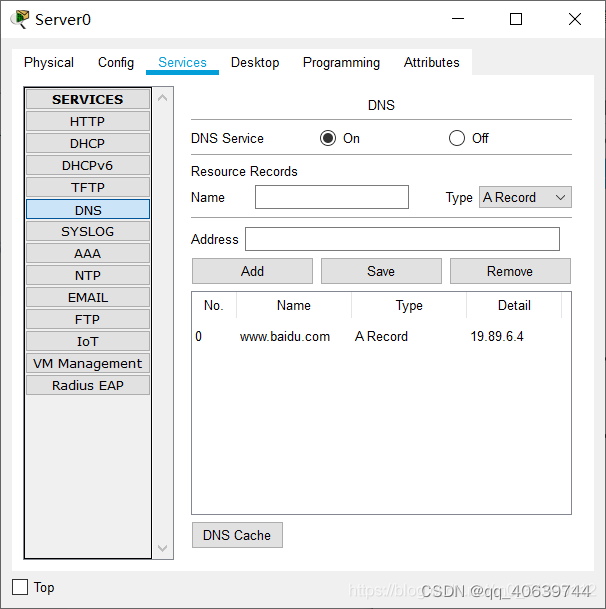

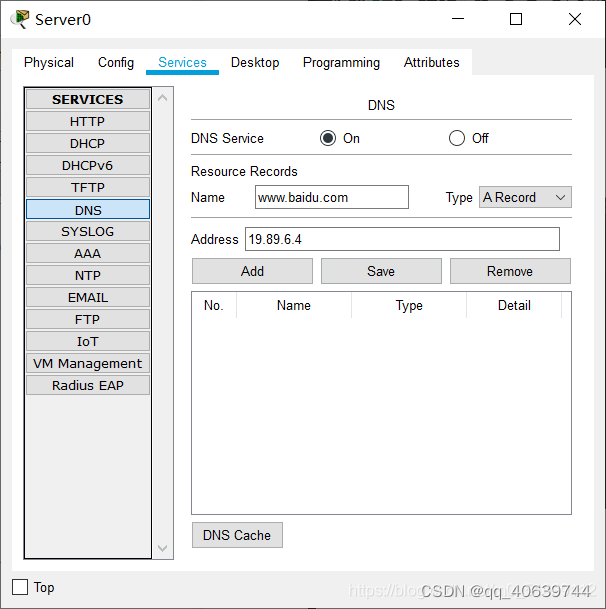

点击add

✎ 试一试

1.先查看各 PC，看看是否获得网络配置

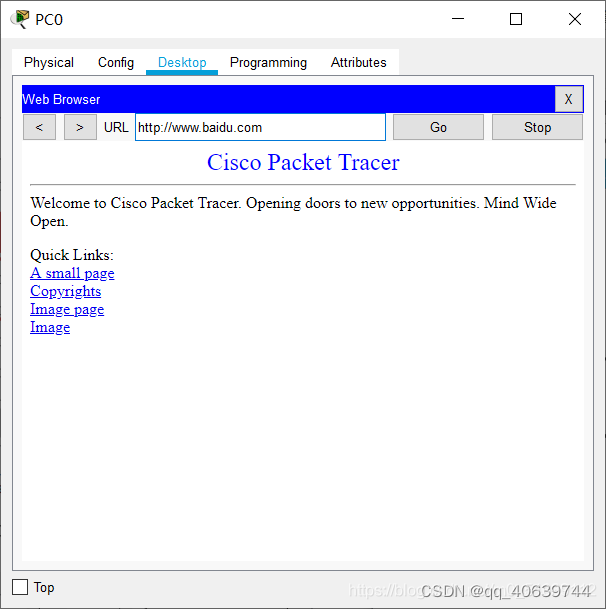

2.因为我们在 DNS 服务器中把谷歌和百度的 IP 都设为了 19.89.6.4，即 Server-PT，所以，如果打开 PC0 的浏览器，输入 www.google.com 或者 www.baidu.com，我们都应该看到默认的 Server-PT 这个 Web 服务器的主页（你也可进行编辑）

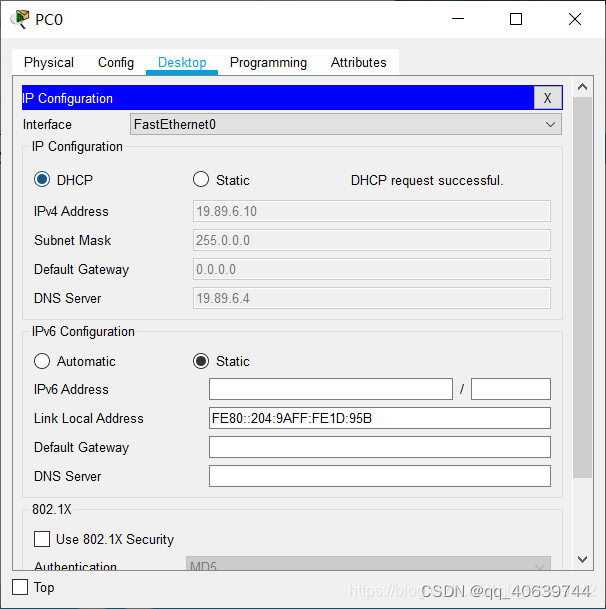

查看PC机是否获得配置

14.WLAN初步配置

WLAN 即 WiFi 当前也是广泛的应用在各种场景。

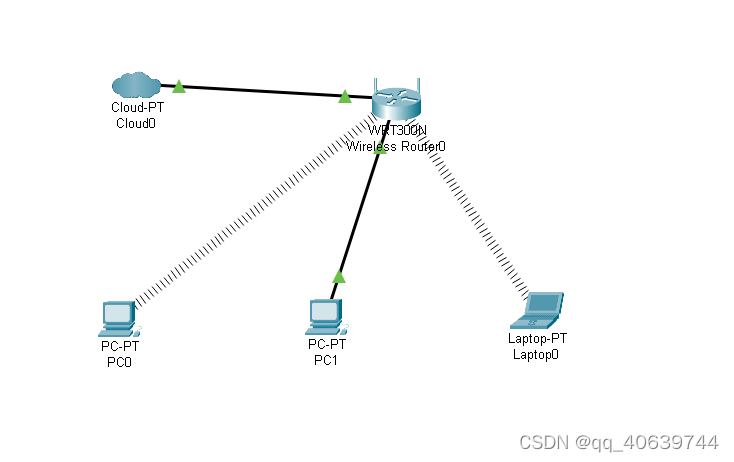

我们通过构建如下拓扑的一个家庭 WLAN 来练习一下其相关的配置：

📬 秘籍

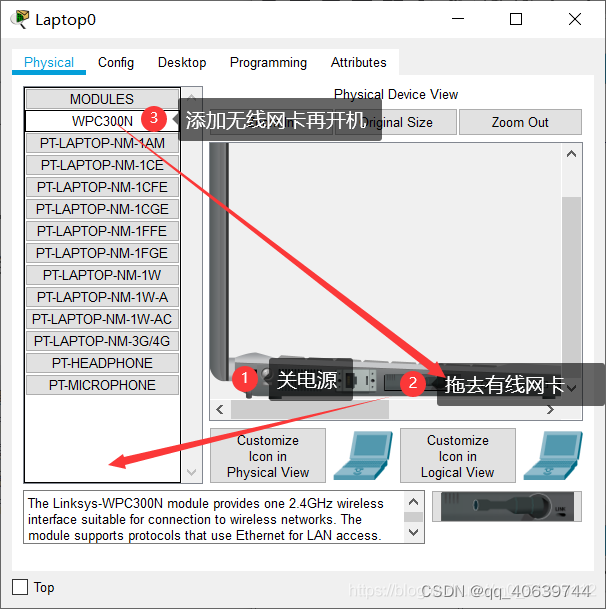

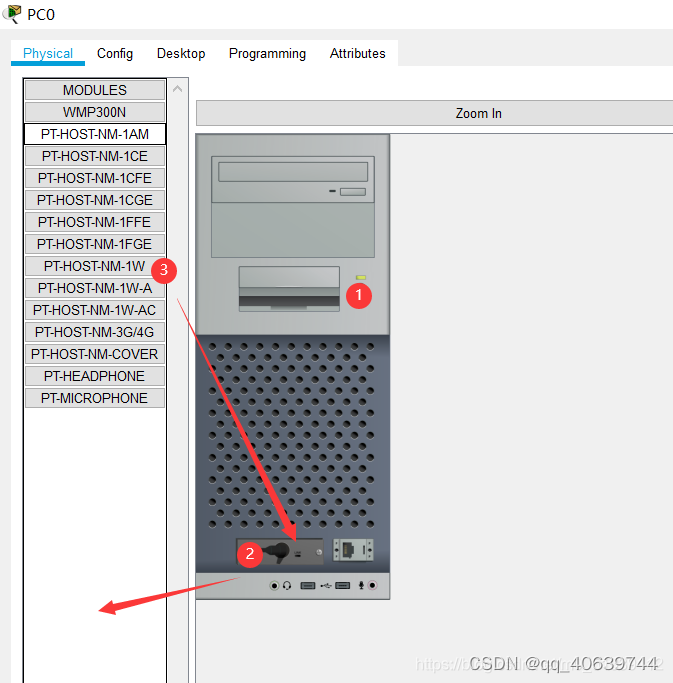

笔记本及台式机默认只有有线网卡，请先关机，在关机状态下删除有线网卡，添加无线网卡，然后再开机。

一般地，我们需要配置无线路由器的基本网络配置（IP、掩码、网关、DNS 等，现实中多为自动获取），然后再配置无线路由器的无线访问部分如连接密码及加密类型等，并开启 DHCP 功能等。有关配置请参考相关资料。
