cisco DHCP 中继配置

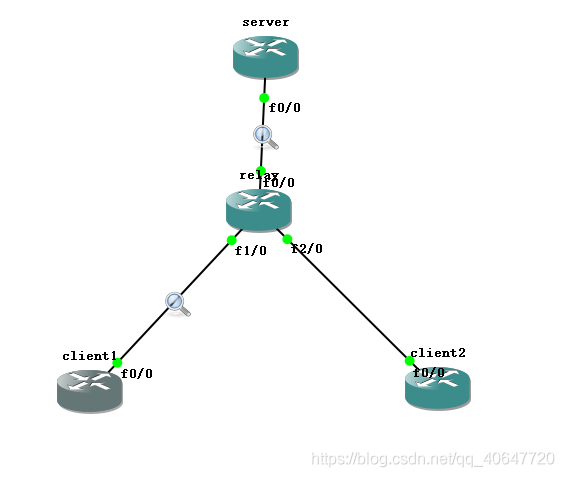

拓扑图：

server的IP地址：10.1.1.1
relay的f0/0接口：10.1.1.3
relay的f1/0接口：192.168.10.254
relay的f0/0接口：10.168.20.254
client1的IP地址：192.168.10.1
client2的IP地址：192.168.20.2
注意：网段不同，ping不通。 不同网段的ip地址若想ping通，可以添加静态路由或者默认网关。

配置DCHP服务器

进入全局配置：config t
进入端口配置：int f 0/0
给端口分配IP地址：ip address 10.1.1.2 255.255.255.0
启动端口：no shutdown
尝试是否能ping通：do ping 10.1.1.3（如果在config-if下加do，如果在特权模式下，不加）
返回上个界面：exit
设置第一个地址池：ip dhcp pool test10
设置所处网段：network 192.168.10.0 255.255.255.0
默认网关：default-router 192.168.10.254 (这个可选项将会分配给 通过DHCP服务器分配地址的 终端一个默认网关：192.168.10.254)
dns-server 8.8.8.8
exit
设置第二个地址池：ip dhcp pool test20
设置所处网段：network 192.168.20.0 255.255.255.0
默认路由default-router 192.168.20.254
exit
对server添加静态路由，否则从server到client1的消息无法回来：
ip route 192.168.10.0 255.255.255.0 10.1.1.1（目标网段，子网掩码，下一跳）
对server添加静态路由，否则从server到client2的消息无法回来：
ip route 192.168.20.0 255.255.255.0 10.1.1.1
end
测试能否ping通relay的某个网口（与server不在同一网段）
ping 192.168.10.254
(因为添加了静态路由，所以从server的10.1.1.3能ping通relay的f1/0端口地址192.168.10.254，否则ping不通)
show int f0/0（查看IP地址接口是不是up）

配置中继器

进入配置模式：
config t
int f0/0
为这个端口分配ip地址：ip address 10.1.1.3 255.255.255.0
启动端口：no shutdown
int f1/0
为f1/0端口分配IP地址：ip address 192.168.10.254 255.255.255.0
no shutdown
启动中继器：ip helper-address 10.1.1.2（这个地址是DCHP服务器的地址）
exit
对f2/0端口进行设置：int f2/0
ip address 192.168.20.254 255.255.255.0
no shutdown
ip helper-address 10.1.1.2
end
ping 10.1.1.2
show run

配置客户端

全局设置：config t
进入端口：int f0/0
启动端口：no shutdown
请求分配地址：ip address dhcp

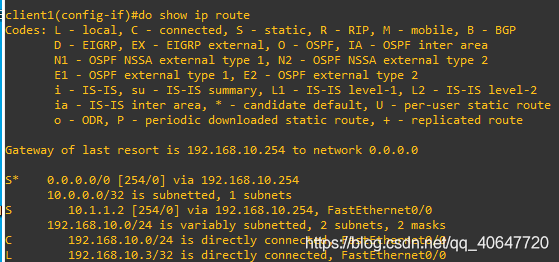

查看接口信息：do show int f0/0
释放掉地址，重新分配：ip address dhcp
最终为client成功分配地址
