TSL1401CL线性CCD模块使用方法

 TSL1401CL模块含有128个感光单元呈线性排列，每一个感光单元可以读取环境的光线强度并转换为电压输出，光线越强电压值越高，因此可以通过单片机的ADC依次采集每个感光单元的电压值（共128组）并存在数组中。

TSL1401CL接口：

· SI--串行输入口，决定数据序列的起始，用单片机IO口控制即可；

· CLK--时钟管脚，控制电荷转换、输出像素和芯片复位，可用单片机IO口或者PWM控制；

· AO--模拟输出，接单片机的ADC口进行采集；

· VDD--接电源正 （3.3V—5.2V）；

· GND--接电源地；

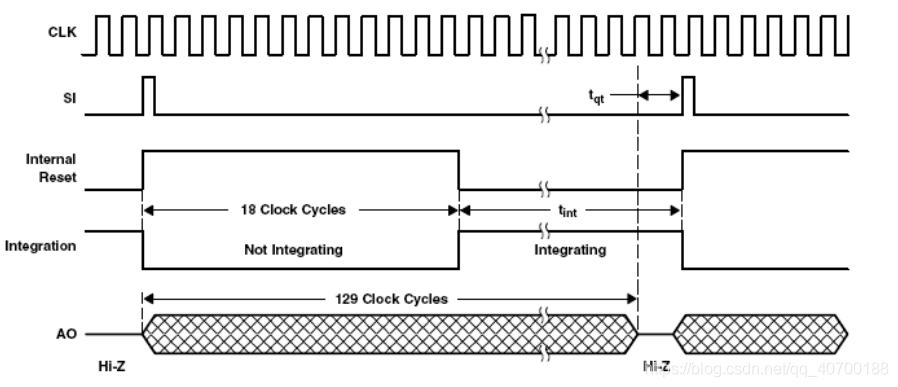

操作时序图：
