一、前言

1.1 本文为Cisco模拟器配置OSPF操作笔记

(供新手参考）

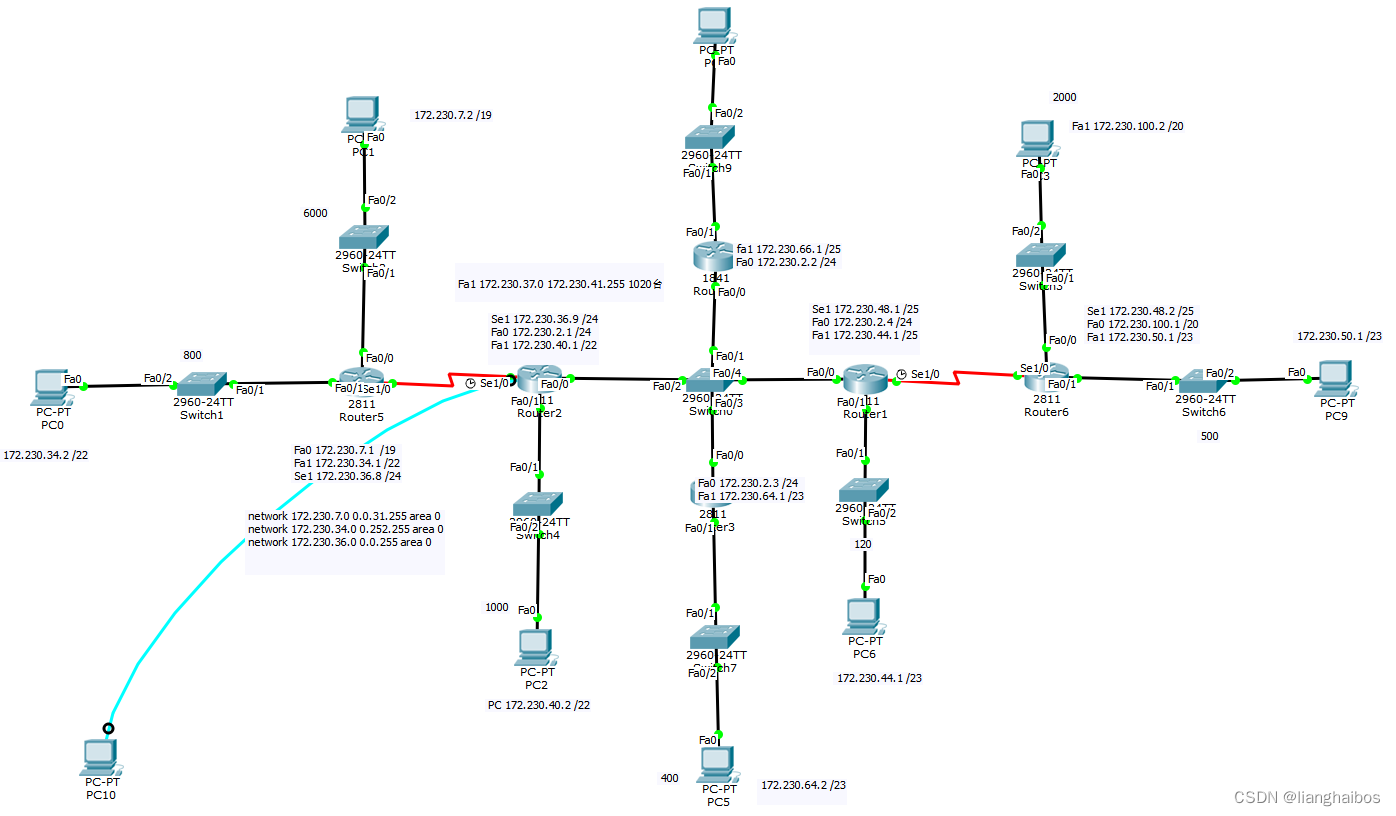

使用Cisco模拟器，配置OSPF协议，并使各台电脑ping通，如下参考图！
在这里插入图片描述

1.2 思科路由器设置ip设置

在将设备摆放完毕后，需要配置每台设备的IP，有如下三种基本配置方式。（后文也有直接教学）
详情见上一篇配置文章中包含此内容
链接: RIP协议配置

1.3 原理

1.OSPF简介
OSPF（Open Shortest Path First，开放式最短路径优先）是一种链路状态路由协议，属于内部网关协议（IGP），是目前现网中使用最广泛的IGP路由协议，采用迪克斯彻（Dijkstra）算法用于计算一个节点到其他所有节点的最短路径。
OSPF协议的报文封装于IP，协议号89。
OSPF使用的组播地址：224.0.0.5（所有OSPF路由器），224.0.0.6（DR/BDR）

1.4OSPF术语

1.4.1 Router-ID

Router-ID相当于每个人的身份证号，每一台运行OSPF进程的路由器，在OSPF区域内唯一的一个标识符。因为Router-ID要求唯一性和稳定性，如果没有配置OSPF的Router-ID，系统会根据接口选举设备的Router-ID。
选举规则如下：
如果手工配置了routerid,手工配置的routerid最优。
如果路由器配置了loopback接口,以loopback接口地址的ip地址为routerid,越大越优。
如果没有配置loopback接口,以物理接口的ip地址为routerid,越大越优。

1.4.2 DR和BDR

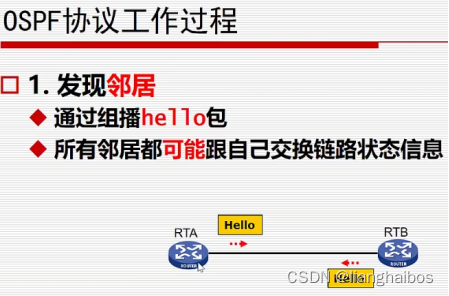

在这里插入图片描述
DR:Designated Router指定路由器。(组长)
BDR:Backup Designated Router备份指定路由器。（副组长）

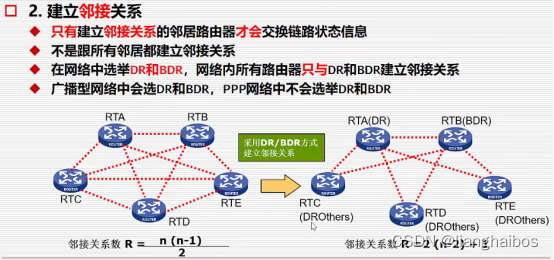

DR与BDR只存在于MA（多路访问）网络，以太网就是MA型网络。选择DR和BDR是为减少邻接关系带来的低效率和LSA泛洪问题，MA网络中所有OSPF路由器均与DR、BDR建立邻接关系，DROther之间是2way关系。

DR选举比较顺序：
比较接口优先级,越大越优，范围0-255，默认为1。(注意优先级为0是不能与参与DR的选举)
如果优先级相同,比较Router-ID,越大越优。
在DR与BDR的选举期（40秒）结束后，如果再加入优先级更高的路由器，也无法抢占DR,BDR角色，稳定第一。
DR的选举基于接口/链路,不可以说某个路由器是DR，这是错误的。如果一台OSPF路由器有多个接口，很可能在每个接口上担任的OSPF角色各不相同。
