两级式单相光伏发电系统双闭环控制设计仿真

        本设计基于MATLAB软件对单相并网光伏发电系统进行仿真设计。前级MPPT采用扰动观察法追踪最大功率，后级控制策略为传统的PI双闭环控制，并网滤波器采用的L型。控制原理图[1]如下：

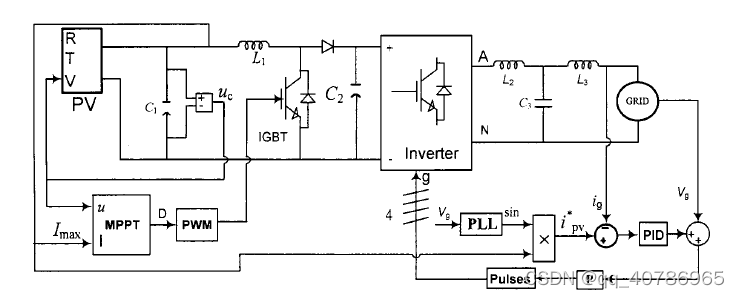

图1 单相并网原理图

以下为仿真结果：

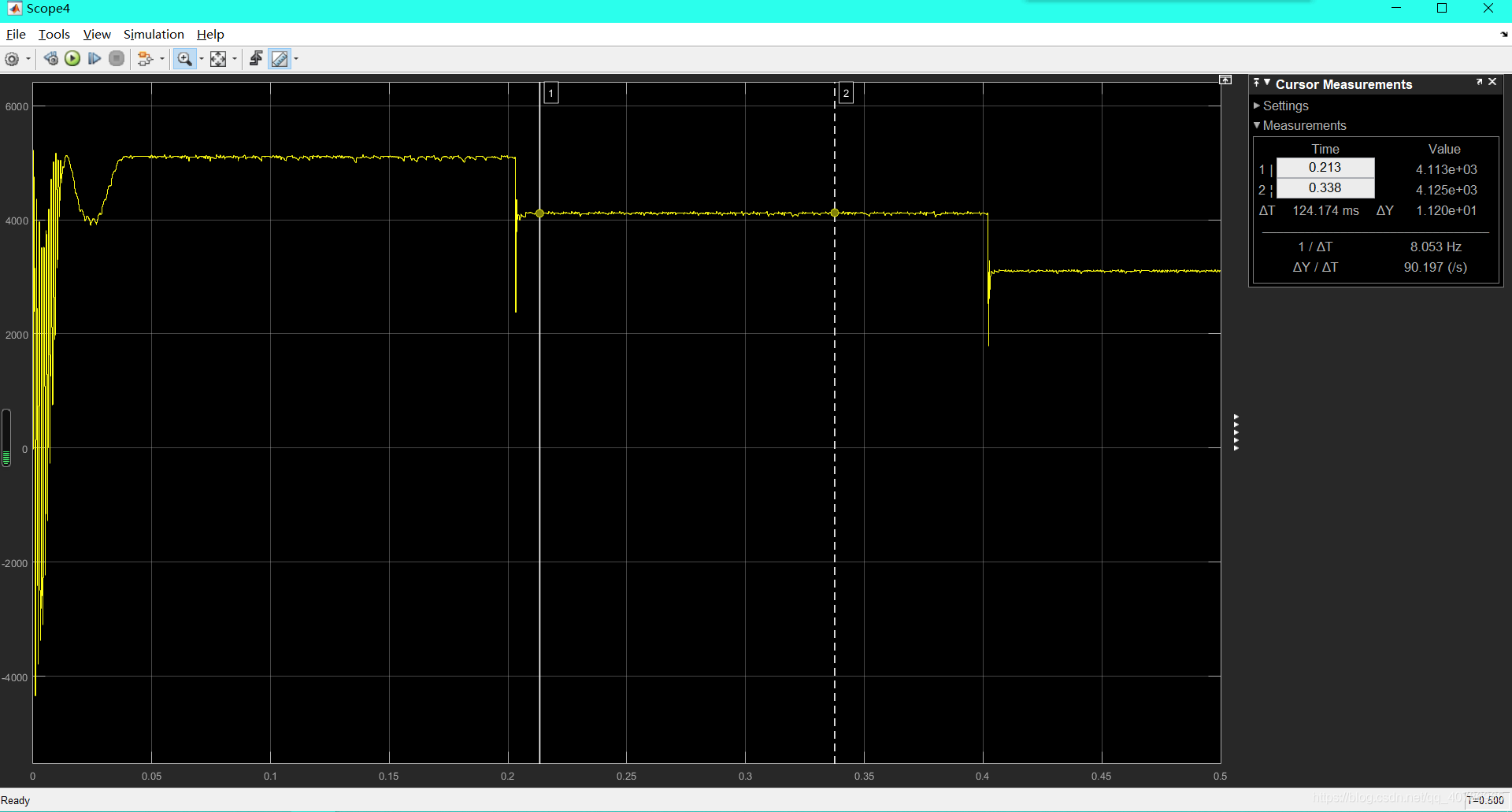

图1 光伏阵列输出功率

        通过手动调节，在0.2秒时，光照强度变为800，在0.4秒时光照强度变为600。从图1中可看出，光伏输出阵列始终保持追踪最大功率，且功率波动很小。

---

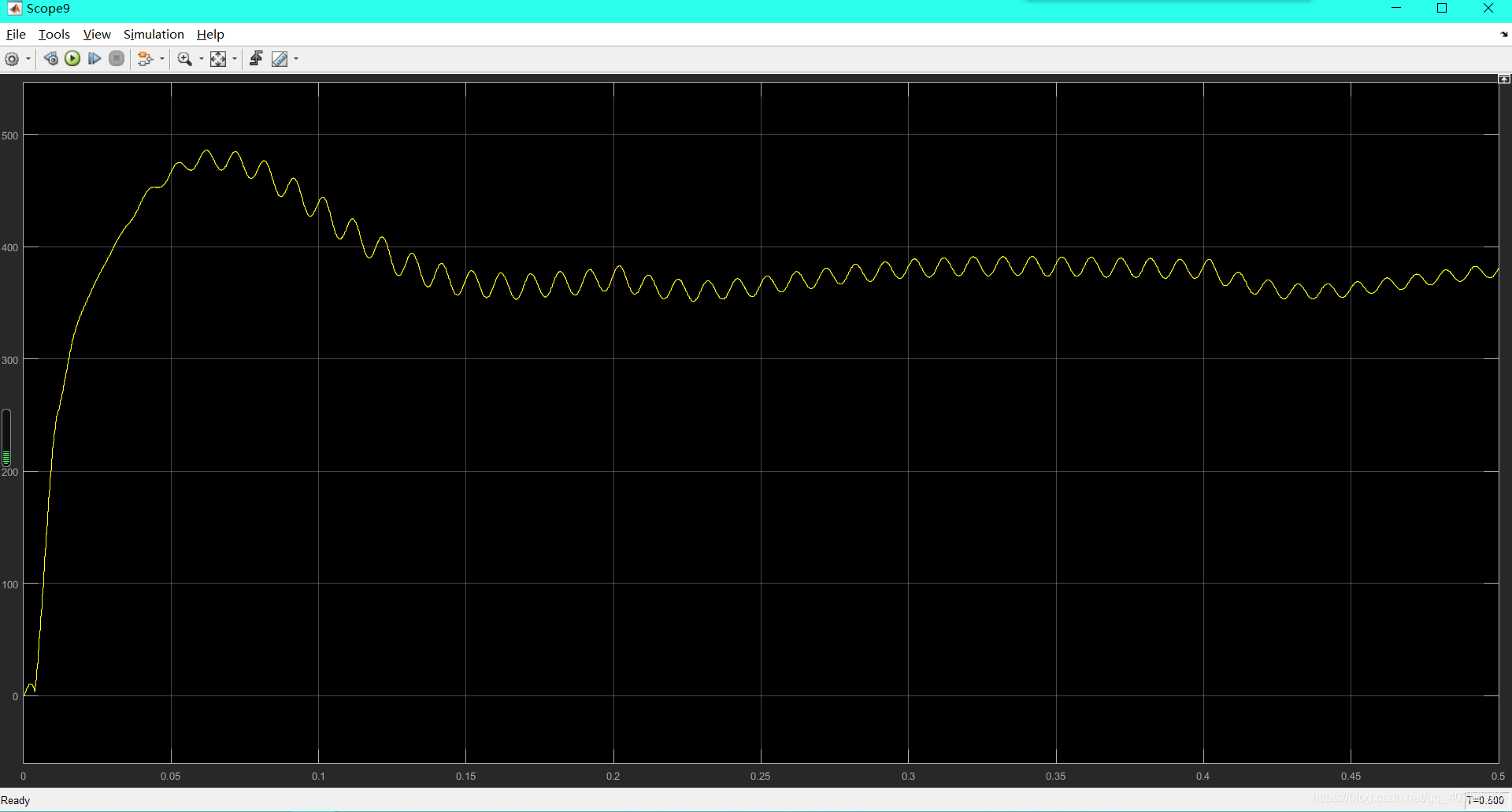

图2 中间电容的母线电压

     该设计设定的母线电压为380V，因此从图2中的曲线可以看出，该控制策略对母线电压具有稳压作用。

---
