HCIP-Routing & Switching笔记——IP地址

网络的发展历程
  硬件——系统——软件——网络(计算机、手机以及99%的电子设备)达到 万物互连

什么是网络?
网络是由若干节点和连接这些节点的链路构成,表示诸多对象及其相互联系。 ——百度百科

   从计算机的诞生起人们就开始注意到其安全性问题,从最早的数据安全,到人们的财产安全,再到现在对个人隐私数据的重视(即人身安全),然后涉及国家机密的数据,影响国家安全,甚至通过网络引发世界大战,影响地球安全
   由于人的主观意识更倾向于十进制,所以我们所见的IP地址都是由十进制组成,但IP地址最重要的是掩码,因为二进制在电子元器件中最容易识别,我们生活中数据都被机器解析成二进制、八进制或十六进制。
常见的子网掩码有:/8 /16 /24 子网掩码
特殊掩码:

  • /30 32 − 30 = 2 32-30=2 3230=2 2 2 − 2 = 2 2^2-2=2 222=2 ;设备互联地址(例:两个交换机)
  • /31 32 − 31 = 1 32-31=1 3231=1 2 1 − 2 = 0 2^1-2=0 212=0 ; 特殊设备,只需要网络存在时可用此掩码
  • /32:仅一个IP地址,用于loopback接口,回环地址

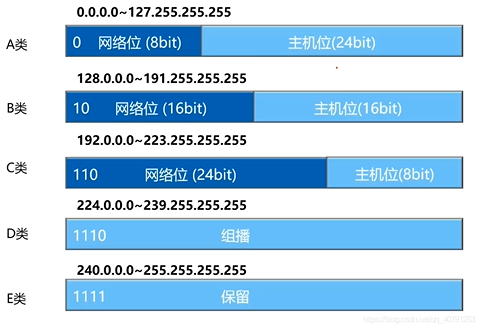

一、有类

ABC常用 D组播 E保留

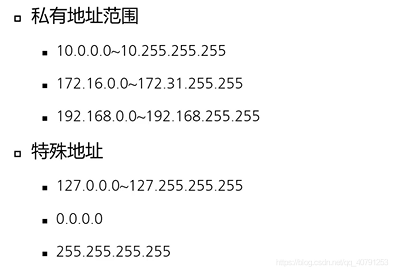

127开头的地址(即:127.0.0.0)为回环地址,任何时候都能通
169.254.0.0 DHCP获取失败后机器自动设置

IP地址范围私有IP地址公有IP地址
A1-12610.0.0.0 - 10.255.255.2550.0.0.1-- 9.255.255.255 & 11.0.0.0–126.255.255.255
B128-191172.16.0.0 - 172.31.255.255128.0.0.0–172.15.255.255 & 172.32.0.0–191.255.255.255
C192-223192.168.0.0 - 192.168.255.255192.0.0.0-- 192.167.255.255 &192.169.0.0–223.169.255.255
D224-239
E240-255

二、无类

口诀:子网划分 大划小;地址汇总 小汇大
规范化划分子网可以带来众多的好处,一从技术层面来看:节省IP地址,避免资源浪费;二从企业层面来看:规划IP地址是企业层次化的体现便于管理;但往往一些不规范的划分导致企业网络不优化、不利于扩展

1、子网划分

划分子网时应注意
唯一性:IP地址唯一;
实意性:每个IP地址有一定的代表性,例如第二排第一列的位置的IP地址为192.168.10.21,21即代表第二排第一列的位置;
扩展性:划分的IP地址数量大于实际需求数量;
连续性:IP地址应是一串连续的地址,避免地址汇总时出现问题

标准子网划分
192.168.1.0/24
IP地址需求数 58 50 45 52

192.168.1.00 000000 192.168.1.0 /26
192.168.1.00 111111 192.168.1.63

192.168.1.01 000000 192.168.1.64
192.168.1.01 111111 192.168.1.127

192.168.1.10 000000 192.168.1.128
192.168.1.10 111111 192.168.1.191

192.168.1.11 000000 192.168.1.192
192.168.1.11 111111 192.168.1.255

VLSM 可变长子网划分
192.168.1.0 /24
IP地址需求数 100 57 25 10 嵌套子网划分 (切蛋糕,大的蛋糕给胃口大的)

100 (128)掩码 25
57  (64)掩码 26
28  (32)掩码 27
10  (16)掩码 28
   (16) 剩余的IP地址 掩码 28

子网划分总结:
1)根据总的地址需求数来决定初始网段
例:100 58 28 10 总共196个IP地址,那我们应该最先考虑256或512
此时应参考该企业规模及其未来发展规划,考虑地址的可扩展性
若196+(网络设备、打印机、手机等)< 256 时,则可考虑256
2)划分多个子网(考虑部门数,进行层次化划分
3)先划分给地址需求数最多的子网
4)何时选择标准子网划分和可变长子网划分
地址数比较等长,个数为偶数时(例:50,55,57,60),使用 标准子网划分 ;
地址数不规则,个数为奇数时(例:60,30,15,5),使用 可变长子网划分。

切忌:

  • 子网划分后容易把网络地址或广播地址设成IP地址

192.168.1.63 /26 不能设为IP地址

  • 网段的不同的IP地址无法互通

192.168.1.100 /26 63-127
192.168.1.200 /26 192-255 这两个IP地址网段不同因此不可互通

2、地址汇总

例:
重庆
重庆 九龙坡区
重庆 九龙坡区石桥铺
重庆 九龙坡区石桥铺高创锦业
重庆 九龙坡区石桥铺高创锦业转折点教育

重庆:为汇总 剩余的详细地址称作:明细

下面我们直接通过实际操作来进行学习。
将 192.168.1.0 /25 和 192.168.2.0 /26 进行汇总。

       主机位            网络位
   192.168.000000       01.0
   192.168.000000       10.0
   192.168.000000       00.0  192.168.0.0/22  汇总后的地址

主机位就像上面的例子 重庆 为汇总,而网络位则像 九龙坡区 为地址明细。

地址汇总总结:
1)将明细地址分开
2)将明细地址转换成二进制
3)将相同的部分划为汇总地址

三、IP地址连续性

为什么地址的连续性这么重要呢?不妨我们看看下面三种情况。

1、情形一

在这里插入图片描述
  当路由器AR2收到去往 192.168.4.0 的数据时,这个数据该何去何从?此时的数据将会分为两份发往路由器AR1与AR3,但由于数据的不完整性,导致这个数据被抛弃。

2、情形二

在这里插入图片描述
  当没有路由器AR4时,与第一种情况相似,数据发往路由器AR1与AR3各一部分,导致数据不完整最后被抛弃。
  当存在路由器R4时,数据汇总与同一点,路由器AR1与AR3便但起了负载均衡的作用,当数据量过多的时候也能成功发往AR4。

3、情形三

在这里插入图片描述
  当路由器AR2收到去往 192.168.4.0 的数据时,这个数据便会发往路由器AR1,而不会出现路由器AR1与AR3各发送一部分的情况。

总结:地址汇总时,如果地址不连续,将会把不存在的地址汇总进去,当后面使用到这个不存在的地址时将会造成网络冲突。
