软件设计师笔记之数据流图

本章的考点主要集中于以下几个方面。

补充数据流图的缺失部分，包括补充数据流、补充外部实体、补充数据存储。

数据流图的改错，包括修正数据流名称、数据流的起点与终点、删除多余数据流。

---

目录

一、数据流图技术

1. 数据流图的基本元素

2. 分层数据流图（DFD）

3. 数据字典

4. 数据平衡原则

二、作答技巧

1. 补充实体

2. 补充存储

3. 补充数据流

4. 补充加工名

5. 利用数据平衡原则

---

一、数据流图技术

数据流图（Data Flow Diagram）：简称DFD，它从数据传递和加工角度，以图形方式来表达系统的逻辑功能、数据在系统内部的逻辑流向和逻辑变换过程，是结构化系统分析方法的主要表达工具。

1. 数据流图的基本元素

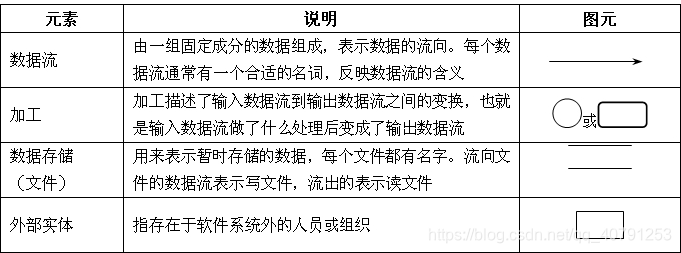

数据流图包括四大基本元素：加工、数据流、数据存储、外部实体，如表 “数据流图” 所示。

数据流图

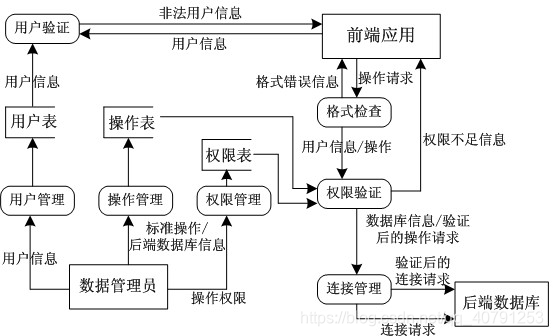

虽然涉及的元素少，但数据流图本身却并不简单。图 “0层数据流图示例” 便是一张数据流图，该图中包括：数据流（例如：非法用户信息、用户信息等）、外部实体（例如：前端应用、数据管理员等）、数据存储（例如：用户表、操作表、权限表）、加工（例如：用户验证、用户管理等）。

0层数据流图示例



2. 分层数据流图（DFD）

从图 “0层数据流图示例” 可以看出，越庞大的系统，数据流图越复杂。以至于一张图根本无法清楚的表达系统    内容，所以需要对图进行分层，逐层精化。目前使用的数据流图都是分层次的，这也就是为什么平   时也把数据流图称为“分层数据流图”的原因。分层数据流图很好的传承了结构化思想——“
