TL431 取样补偿当中的原件值计算

TL431作为一种可控的精密稳压源，具有价格低、性能高的特点，因此被大量应用在各种电子电路当中，下文章将为大家介绍TL43取样补偿当中的原件值计算。

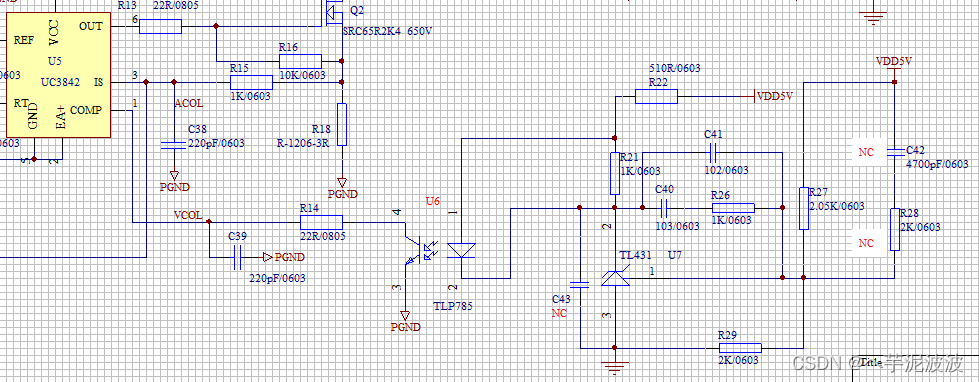

图1

图1中已知：VDD=5V、U6为TLP785晶体管光耦、U7为TL431三端可调分流稳压器，求R21、R22、R27、R29的阻值？

根据TL431 使用手册的性能(图2.1  2.2  2.3所示)，R27、R29、VDD(Vo)、Vref 有固定的关系：Vo=(1+ R27/R29) Vref。

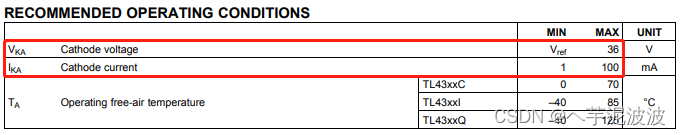

图2.1 TL431推荐工作条件

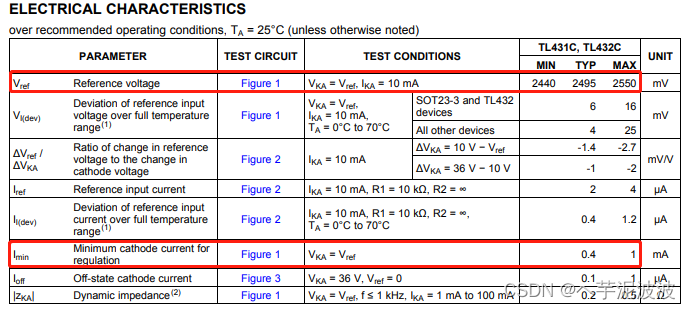

图2.2 TL431电气特性

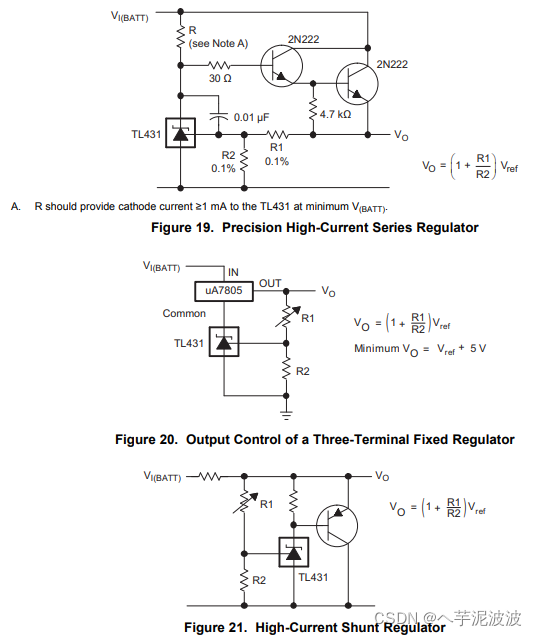

图2.3 TL431部分应用电路

在式中，VDD 为输出电压、Vref为参考电压、Vref=2.50V，先取R29 一个值，例如R29=2k，根据VDD的值就可以算出R27了。

由VDD=(1+ R27/R29) Vref，得R27=2kΩ，具体的值需实际调试测得。

关于R29 的数值，这个参数的阻值并不是随意决定的，要考虑两个因素：①TL431参考输入端的电流。一般此电流为2uA 左右，为了避免此端电流影响分压比和避免噪音的影响，一般取流过电阻R6 的电流为参考段电流的100 倍以上，所以此电阻要小于2.5V/200uA=12.5K。②待机功耗的要求。如有此要求，在满足小于12.5K 的情况下尽量取大值。

另外，TL431 要求有1mA 的工作电流(图2.1的推荐工作条件IKA)，R21≤1.15V/1mA=1.15K 即可。除此以外也是功耗方面的考虑(图3所示，1.15V是TLP785光二极管正向电压的标准值)，这样我们取R21=1KΩ。

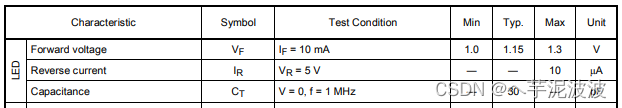

图3 TLP785原边输入端的电气特性

则Vr22=VDD-Vr21-Vref=5-1.15-2.5=1.35V

TLP785其CTR=50%-600%(图4所示)，取低限50%，又CTR=Ic(副边输出电流)/IF(原边输入电流)，Ic标准值=1mA(图5所示)，则IF=2mA

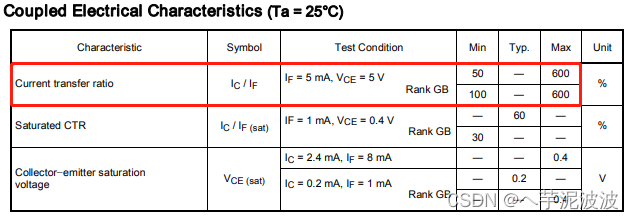

图4 TLP785耦合电气特性

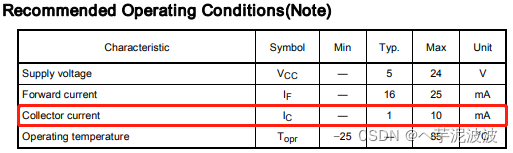

图5 TLP785推荐工作条件

因为Ir22=Ir21+IF=1.15V/1KΩ + 2mA=3.15mA，则R22=Vr22/Ir22=0.428KΩ左右，R22取510Ω。

注：以下为R22的求值范围，由图6 原边输入IF—VF关系图得当VF=1.35V左右时，IF=60mA左右；当VF=0.9V时，IF=0.1A。

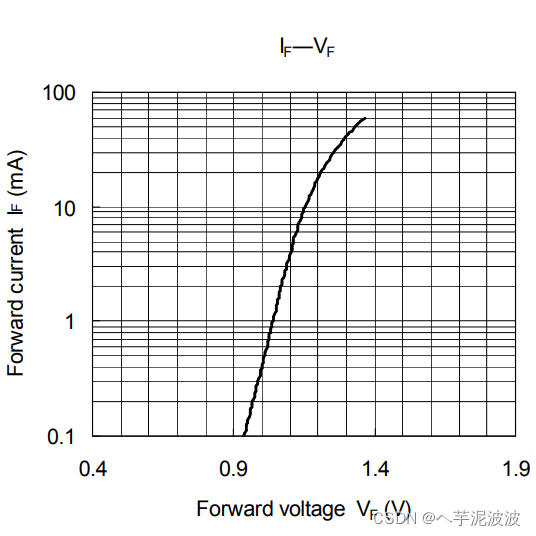

 图6 TLP785原边输入IF—VF关系图

当VF=1.35V左右，IF=60mA左右时，Ir21=1.35/R21=1.35mA，则R22 min=1.15/(60+1.35)=21Ω

当VF=0.9V时，IF=0.1A时，Ir21=0.9/R21=0.9mA，则R22 max=1.6/(0.1+0.9)=1.6kΩ
