博客介绍了原理图重新编号的高效方法。可通过快捷键“TA”或手动点Tool---Annotate Schematics进入操作界面，选择要更改的原理图，锁定无需更改的元件，点击Reset All，未锁定元件标号变问号，再点击Update Chanses List使编号规律化，最后执行Accept Changes更新原理图。
一个个改同类型的标号很累，有个好的方法给原理图重新编号

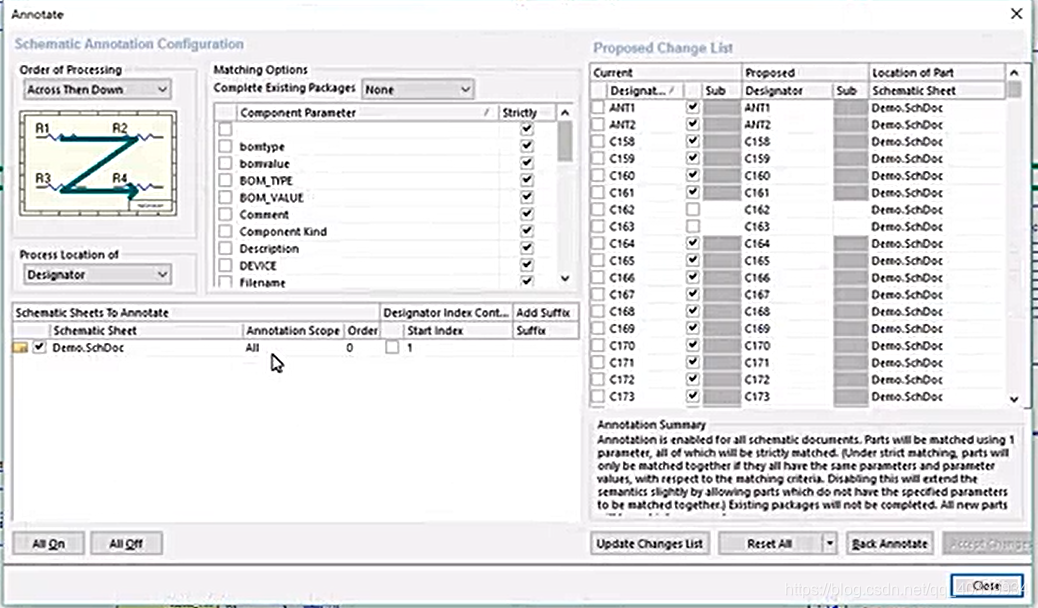

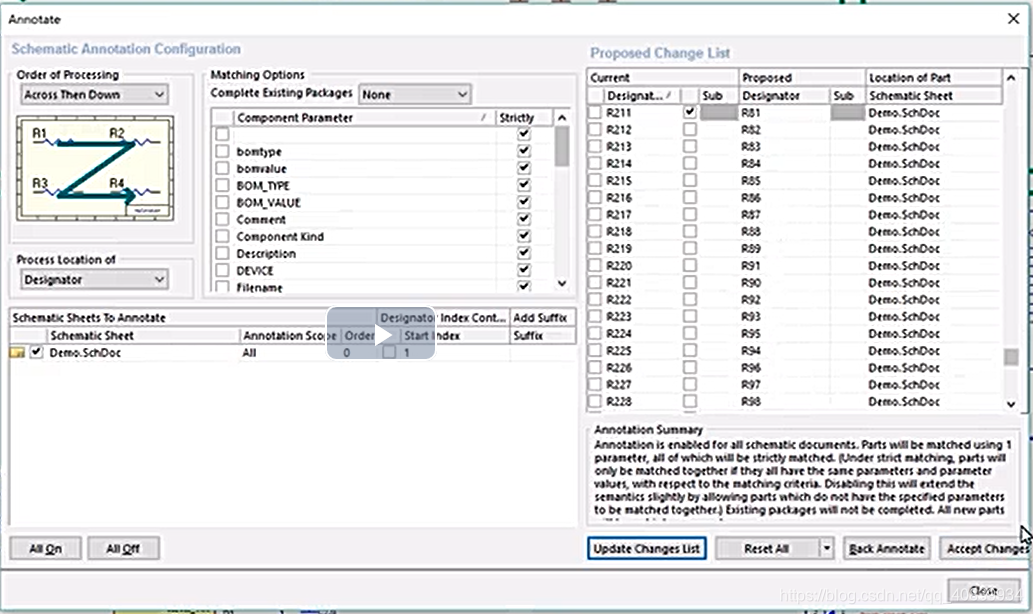

快捷键“TA”，或者手动点Tool---Annotate Schematics,进入重新编排操作界面

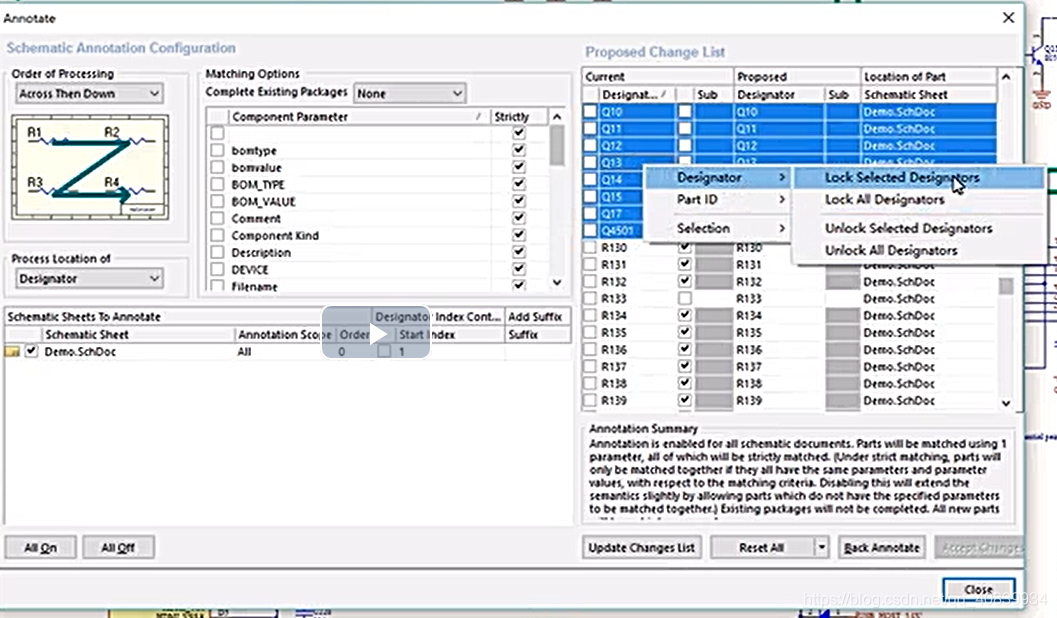

选择要更改的原理图，按住shift，拖动不更改的元件，右键在Designator----Lock Selected Designator,打勾

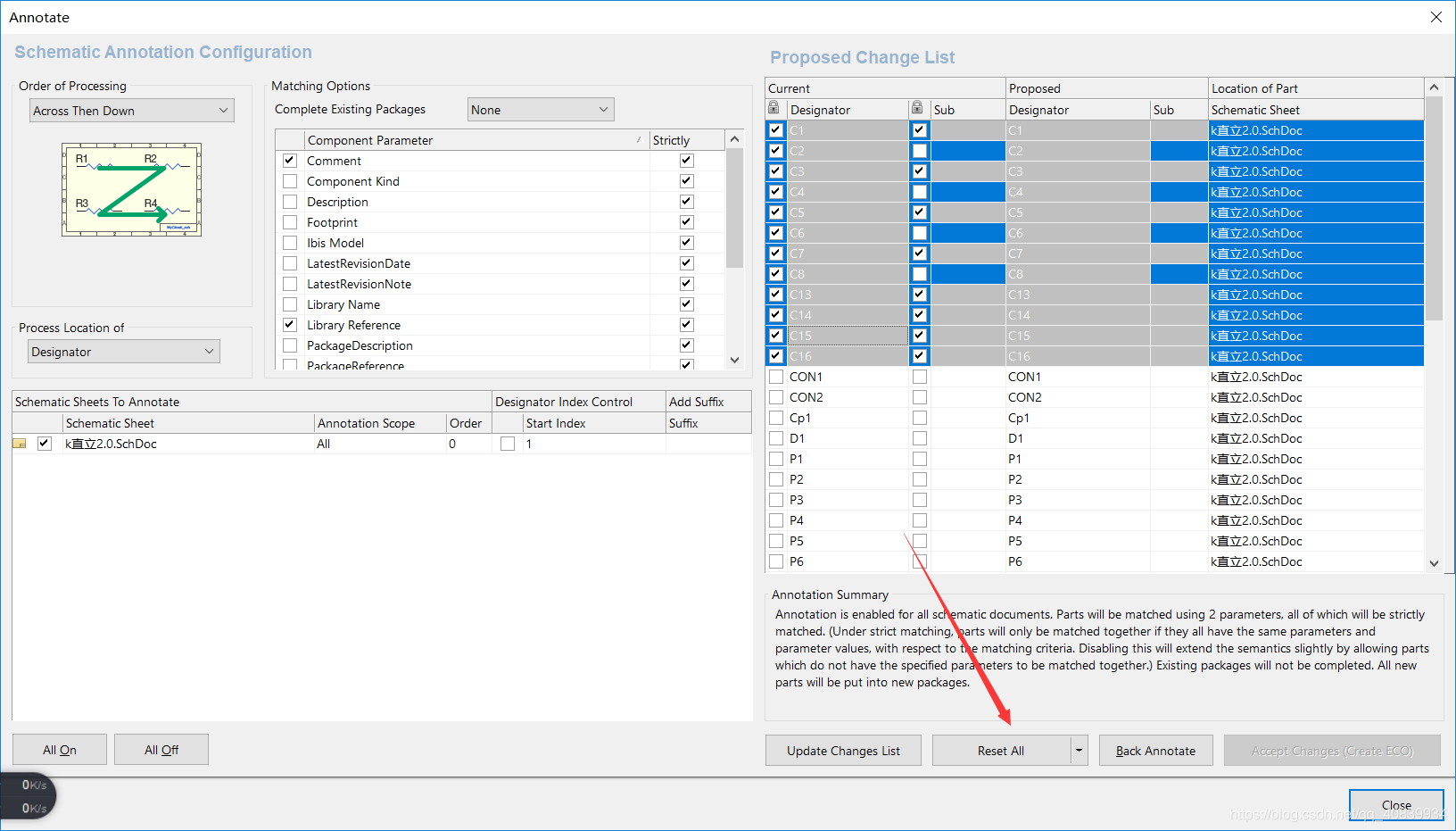

点击下面的Reset All

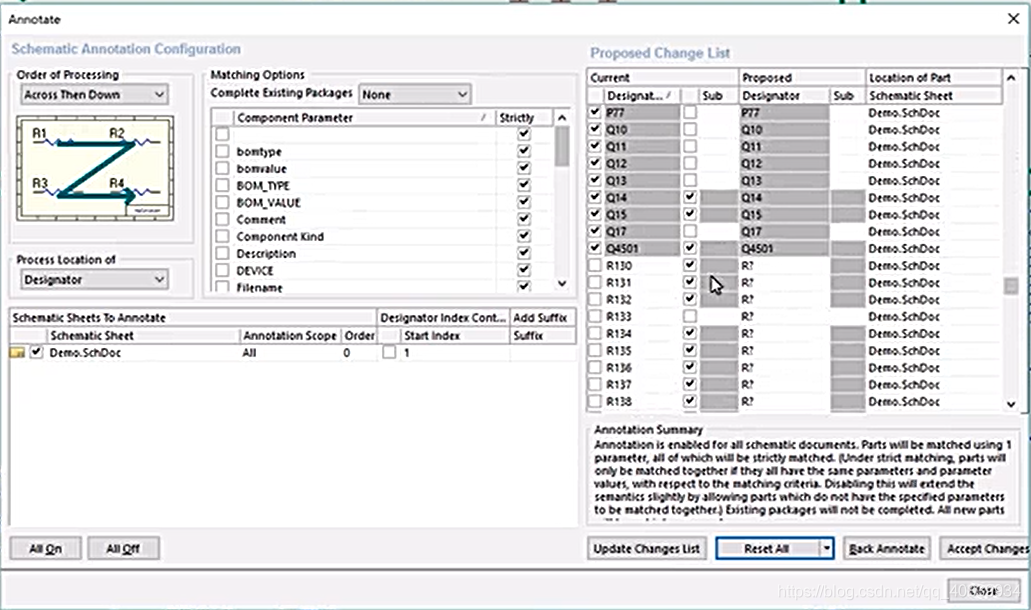

被锁定的元器件标号不变，没有被所住的元器件变成了问号

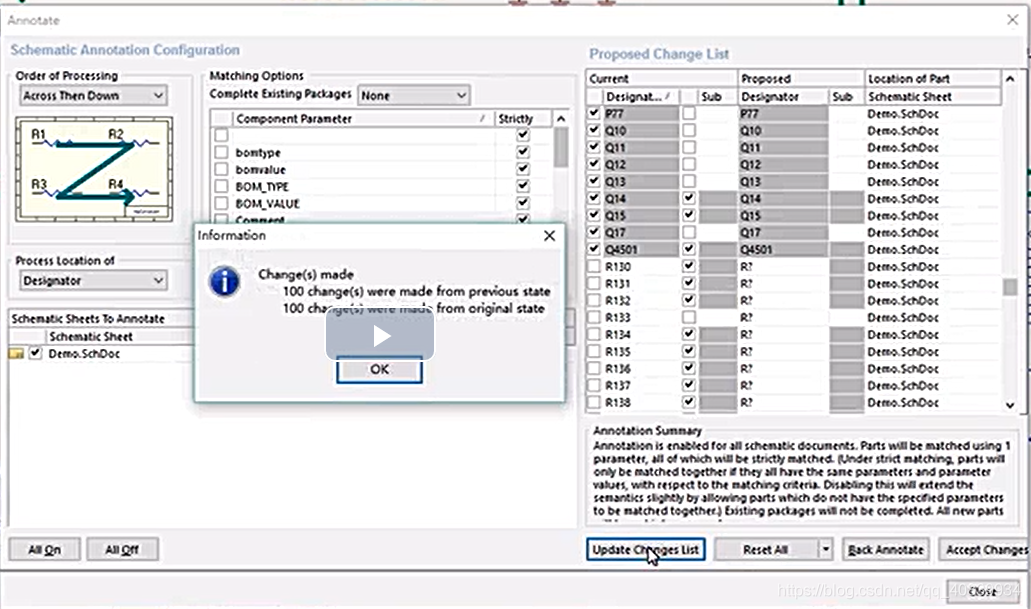

点击Update Chanses List，这个时候编号已经规律化

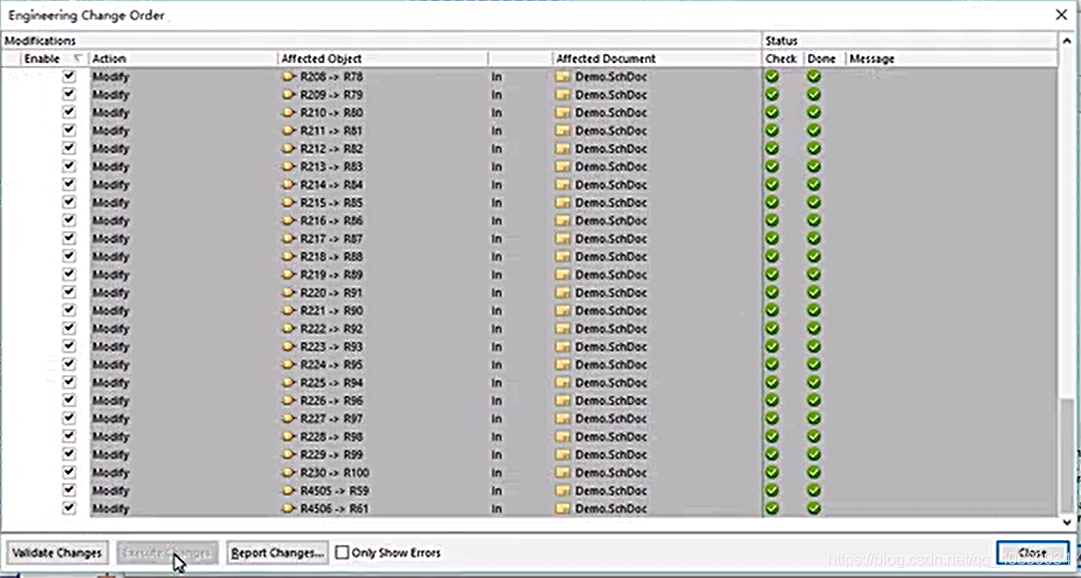

点击执行Accept Changes，原理图已经更新
