2023-2024 图形与动画Ⅱ 期末整理（一）

电子科技大学 软件工程 数字动漫方向 图形与动画期末复习整理

一、帧数

每秒24帧，5分钟动画需要多少画面？
5×60×24=7200
为了减少每秒帧数，可采用：
一拍二或一拍三模式：连续的两帧或三帧重复
同一幅画面

二、三维对象的表示

1.边界表示法

使用一组平面或者曲面来描述三维对象的表面

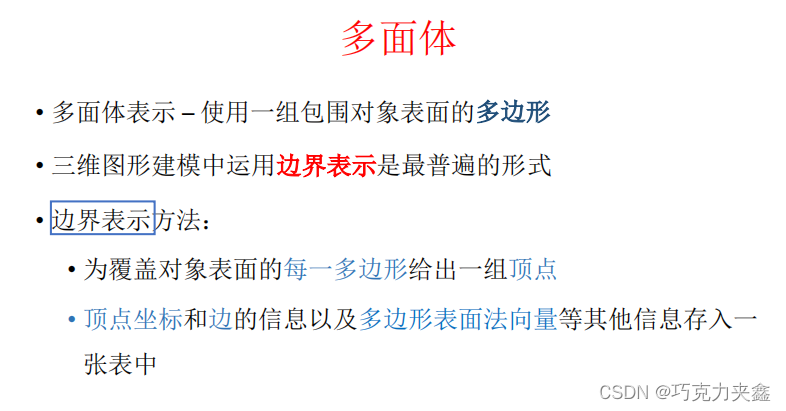

a.多面体表示-使用一组包围对象表面的多边形

多边形几何数据：顶点表，边表，面片表

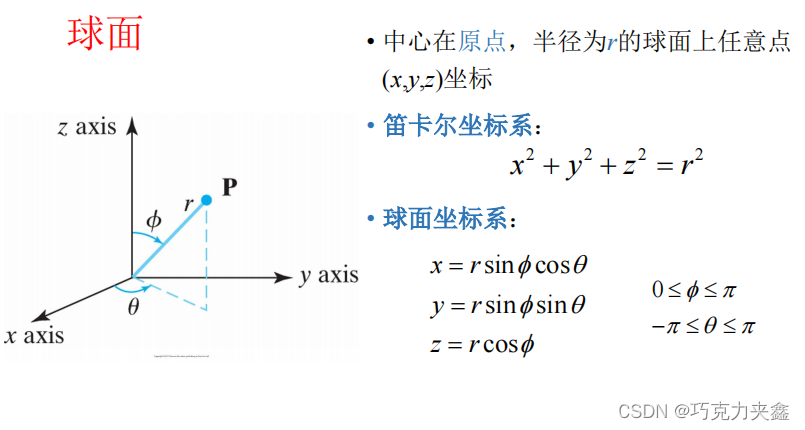

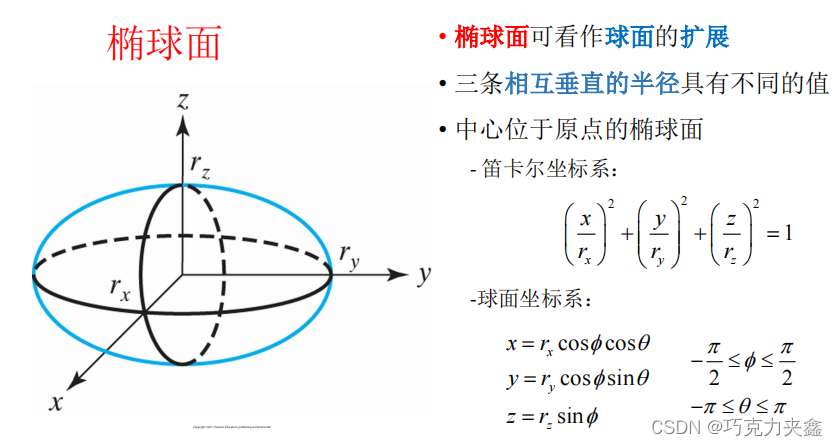

b.二次曲面（球面，椭球面，环面，抛物面，双曲面）-表面用二次方程描述


样条表示
• 样条 – 通过一组指定点集而生成平滑曲线的柔性带
• 样条曲线（spline curve）- 由多项式曲线段连接而成的曲线，在每段的边界处满足特定的连续性条件
• 样条曲面（spline surface）- 通过两组样条曲线生成
• 应用：
设计曲线和曲面形状、对象的动画路径
典型计算机辅助设计：汽车车身设计、飞机和航天机表面的设计、
船体设计

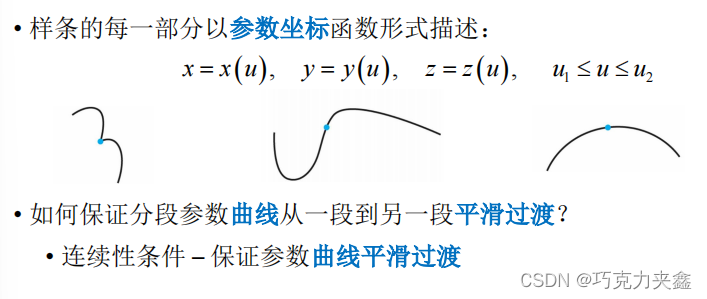

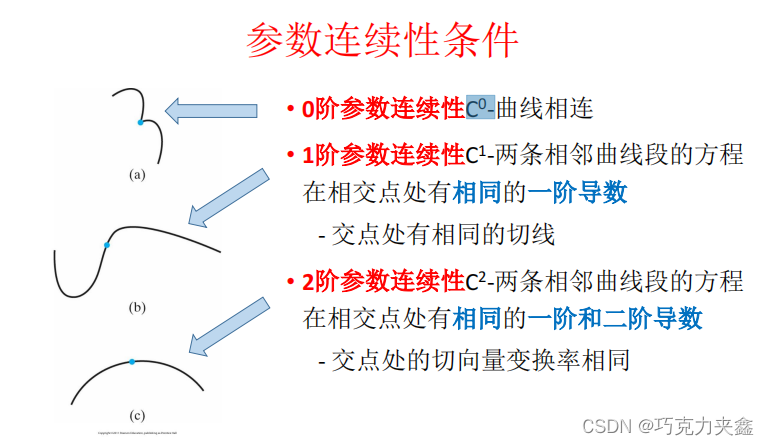

参数连续性条件：


↑重要重要期中考了一个参数连续性条件含义

2.实体构造法

由简单的物体来构成复杂的物体

3.空间分区表示

描述内部性质，将包含一个对象的空间区域划分成一组较小的、非重叠的连续实体

4.基于物理的建模方法

对象形状和表面特征随着对象运动或受到邻近物体影响而改变

三、关键帧动画

关键帧动画技术 - 研究如何制作填充与关键帧之间的画面，使得
整个动画更加合理流畅
实现方法：插值技术

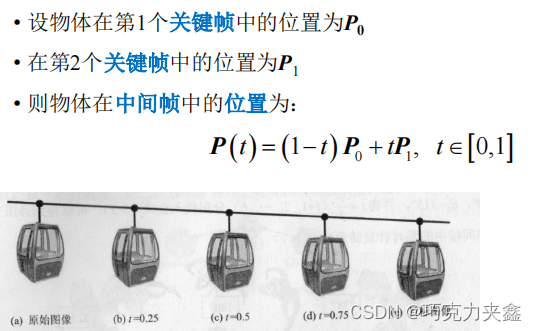

1.线性插值

颜色线性插值同理
R（t）=（1-t）R0+tR1
G（t）=（1-t）G0+tG1
B（t）=（1-t）B0+tB1

2.非线性插值

中间帧变化模式非线性：

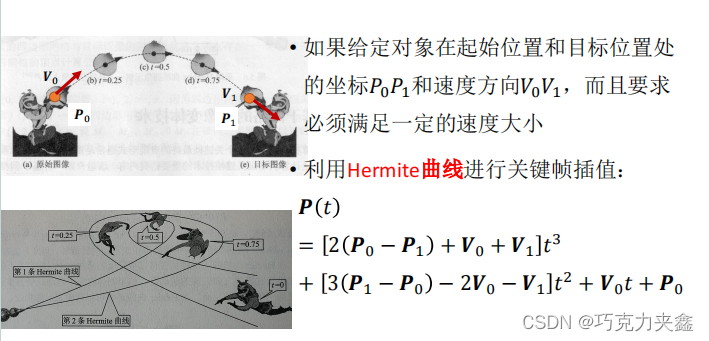

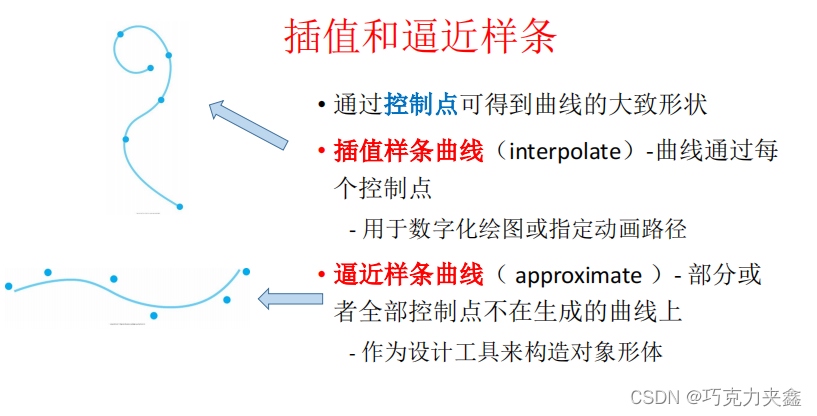

插值样条：Hermite插值

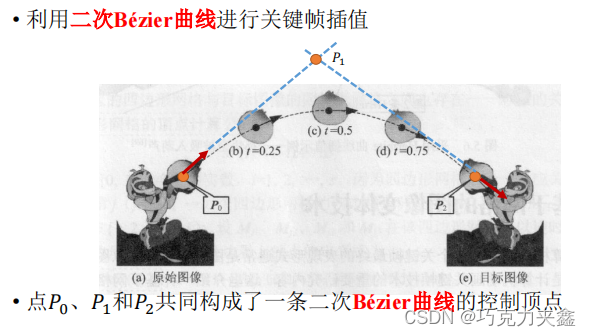

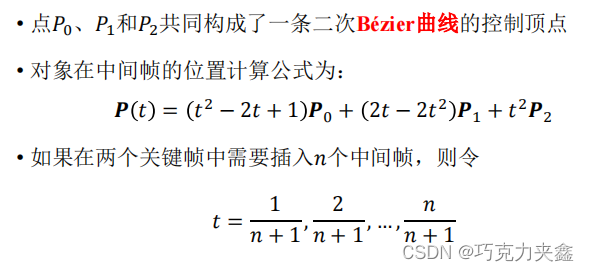

逼近样条：Bezier样条、B样条
