74HC138逻辑芯片

74系列逻辑芯片——74HC138

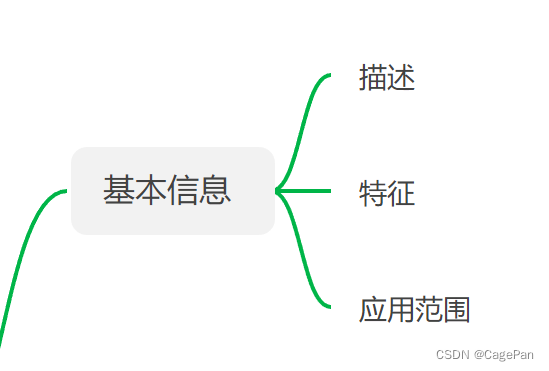

基础信息

描述

74HC138器件设计用于需要极短传播延迟时间的高性能存储器解码或数据路由应用；在高性能存储系统中，可使用高速使能电路的高速存储器一起使用时，这些解码器的延迟时间和存储器的使能时间通常小于储存器的典型存取时间；这意味着解码器引起的有效系统延迟可以忽略不计

特征

• 专门针对高速存储器解码器和数据传输系统
• 宽工作电压范围（2V至6V）
• 输出可驱动多达10个低功耗肖特基晶体管逻辑电路（LSTTL）负载
• 低功耗，Icc最大值为80uA
• tpd典型值 = 15ns
• ±4mA输出驱动（在5V时）
• 低输入电流，最大值为1uA
• 低电平有效输出（所选输出为低电平）
• 纳入三个使能输入以简化级联或数据接收

应用范围

• 发光二极管（LED）显示屏
• 服务器
• 大型家电
• 电力基础设施
• 楼宇自动化
• 工厂自动化

功能信息

封装

SOIC封装与LCCC封装形式

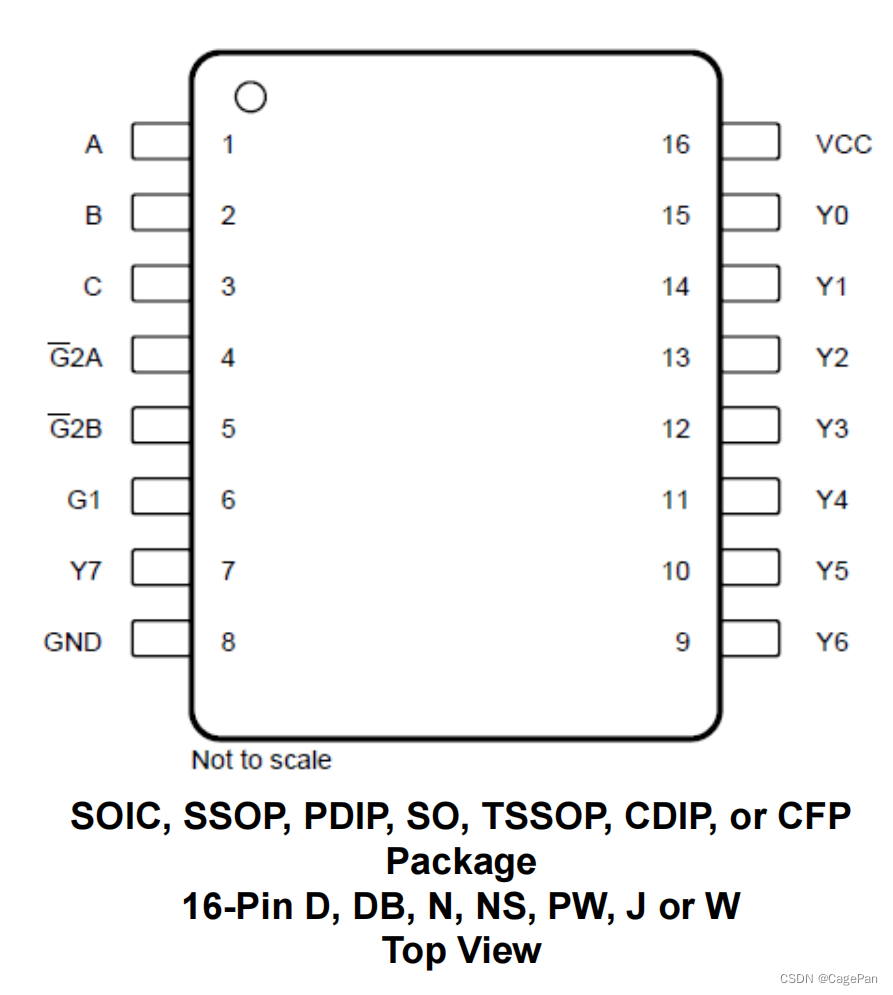

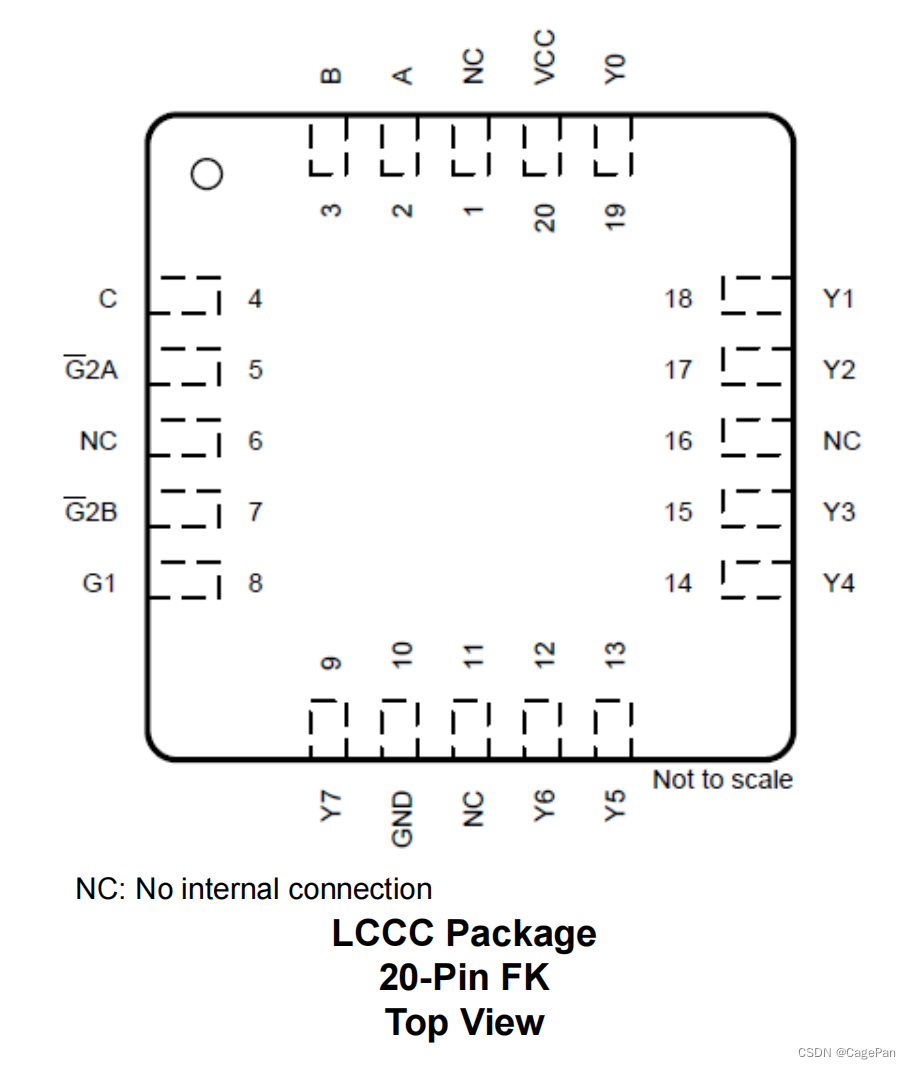

引脚

引脚名	SOIC封装脚位	LCCC封装脚位	I/O	功能描述
A	1	2	输入	输入A,信号最后一位
B	2	3	输入	输入B,信号中间位
C	3	4	输入	输入C,信号首位
G2A	4	5	输入	使能A，低电平有效
G2B	5	7	输入	使能B，低电平有效
G1	6	8	输入	高电平使能有效
GND	8	10	供电	接地，电源地
NC	-	1,6,11,16	-	无功能引脚
Vcc	16	20	供电	电源输入
Y0	15	19	输出	输出0（最后一位）
Y1	14	18	输出	输出1
Y2	13	17	输出	输出2
Y3	12	15	输出	输出3
Y4	11	14	输出	输出4
Y5	10	13	输出	输出5
Y6	9	12	输出	输出6
Y7	7	9	输出	输出7（第一位）

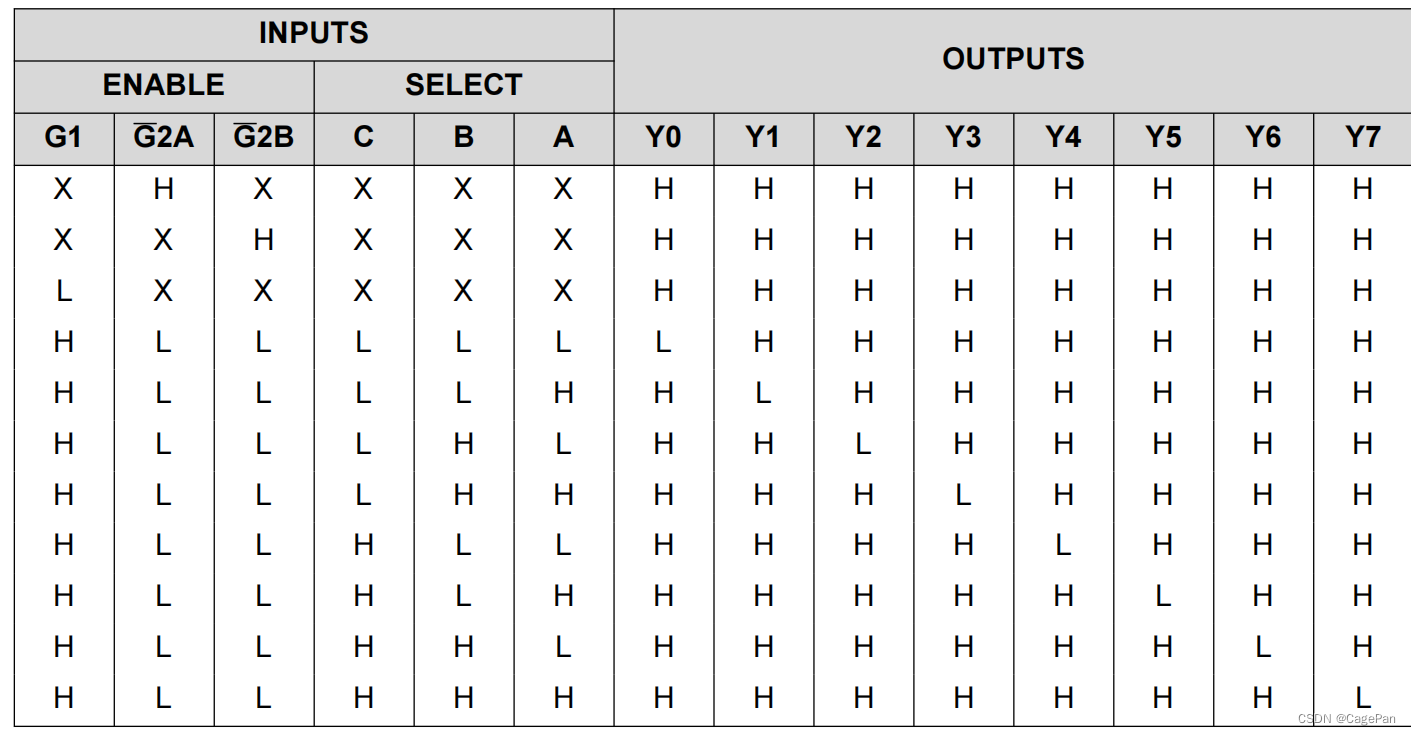

真值表

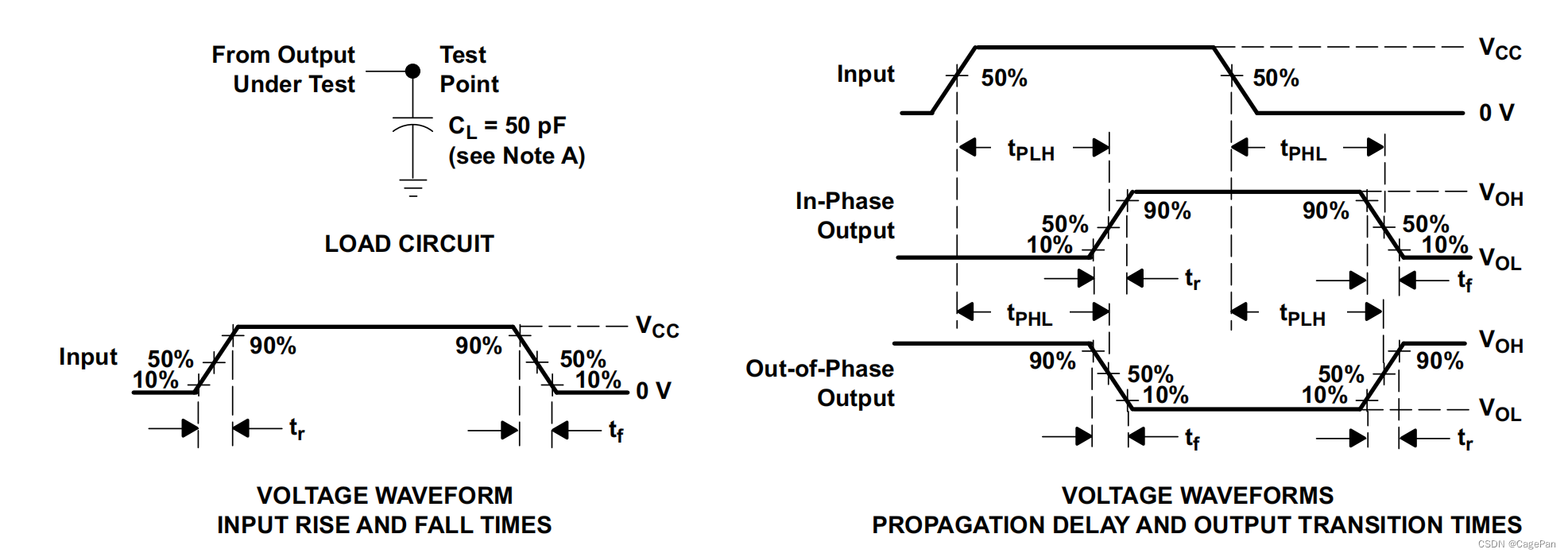

参数测量信息图

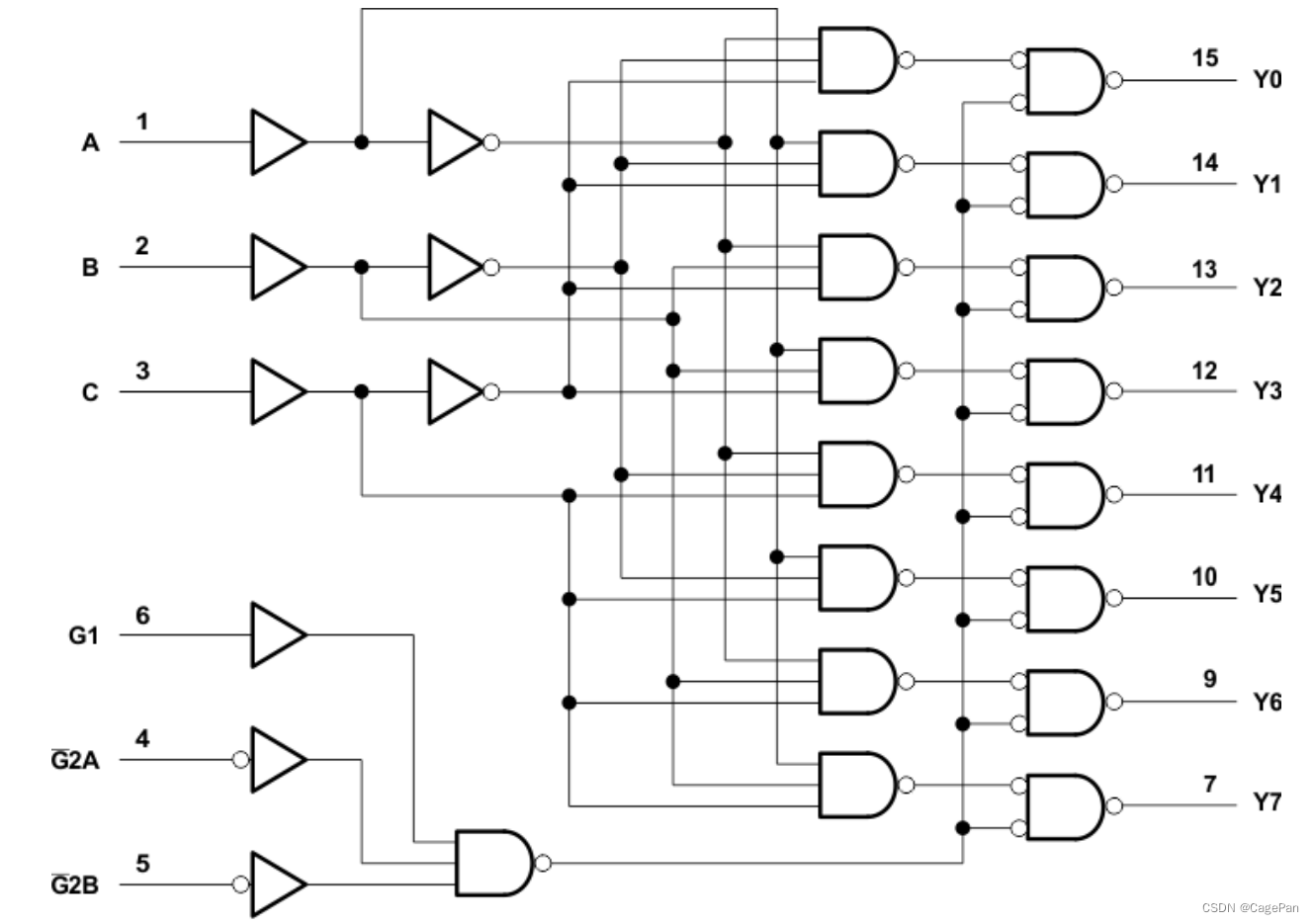

基本电路

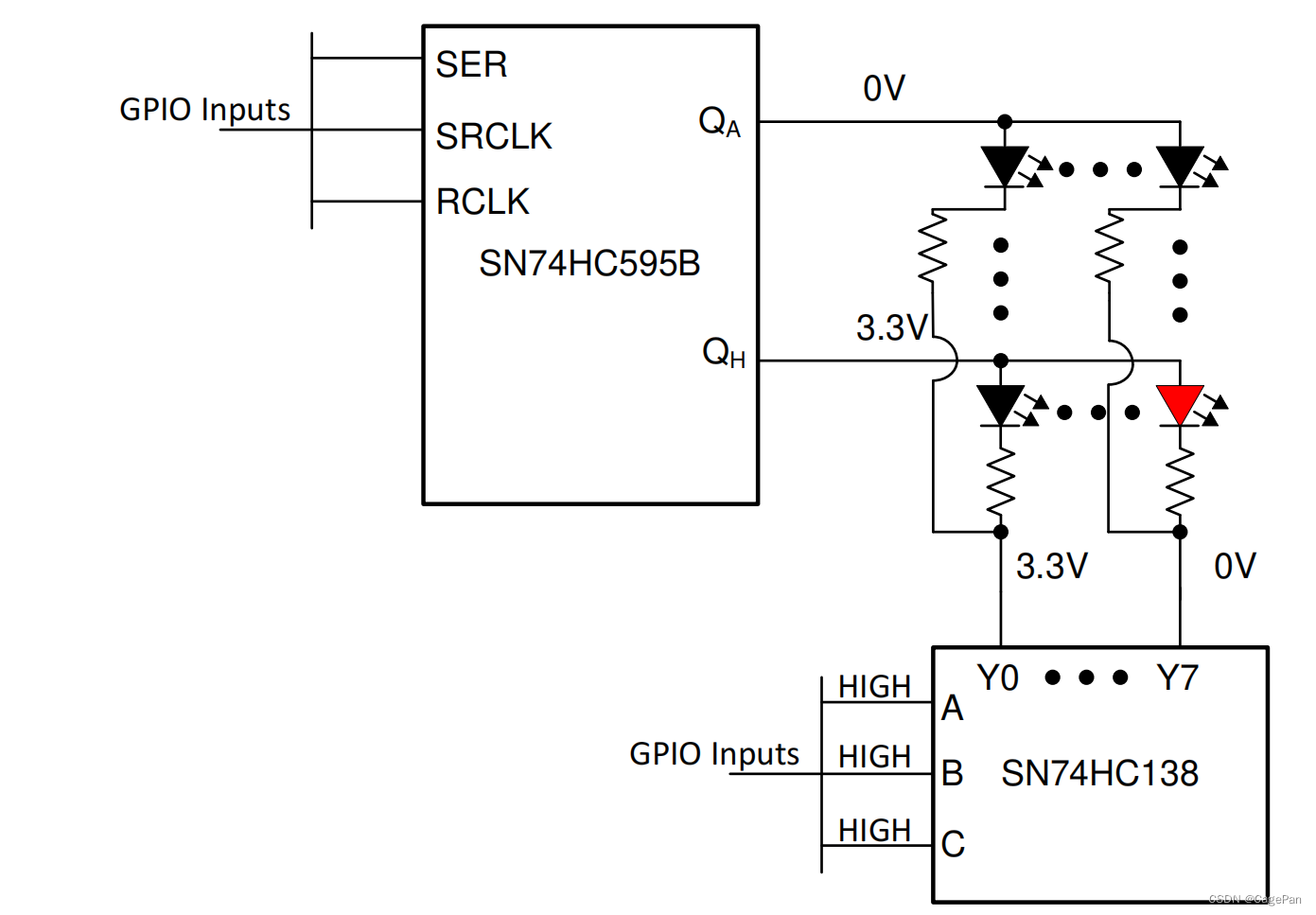

LED矩阵驱动电路

扩展

性能分析

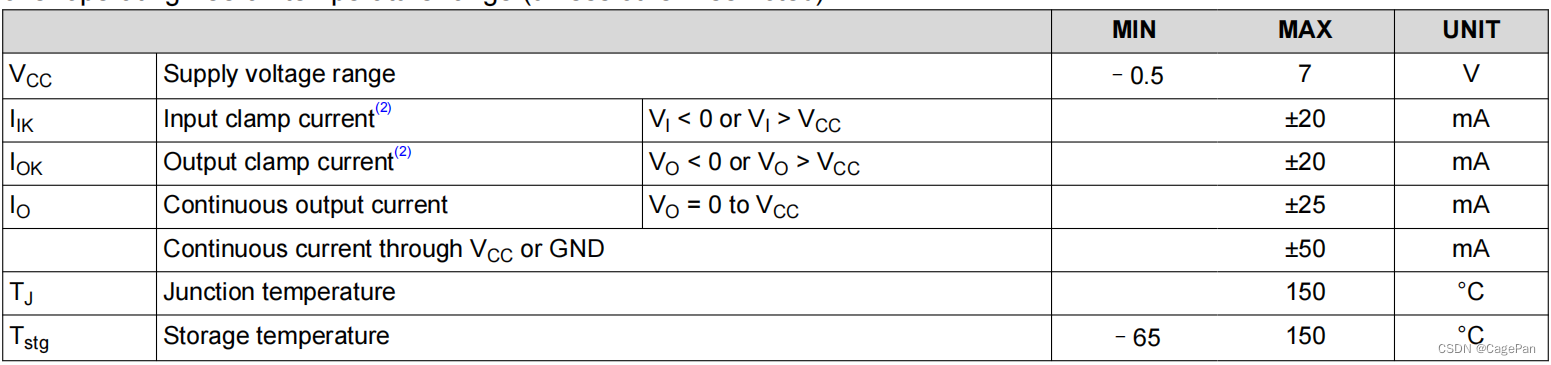

额定参数

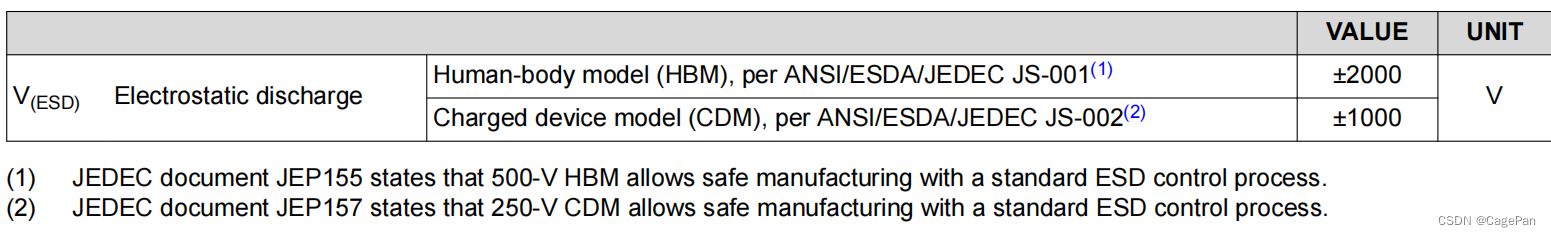

ESD评级

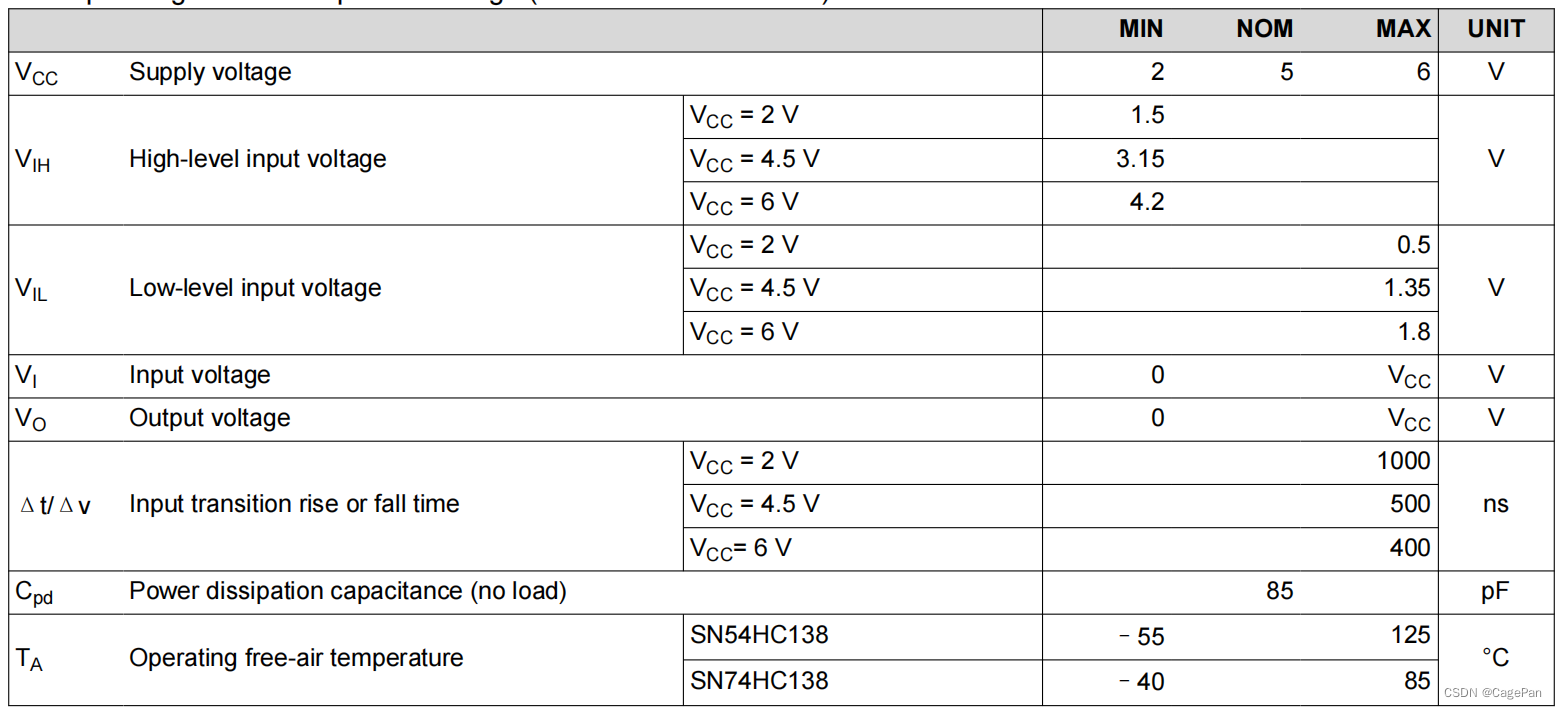

推荐工作参数范围

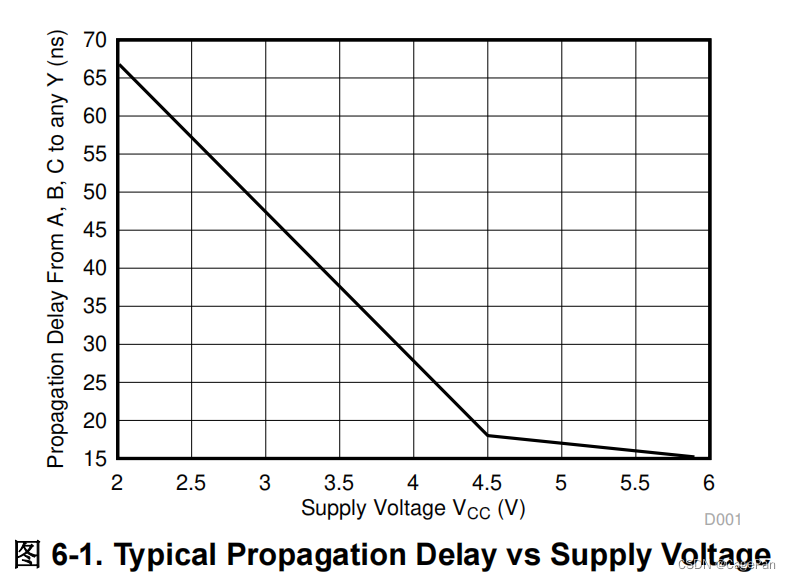

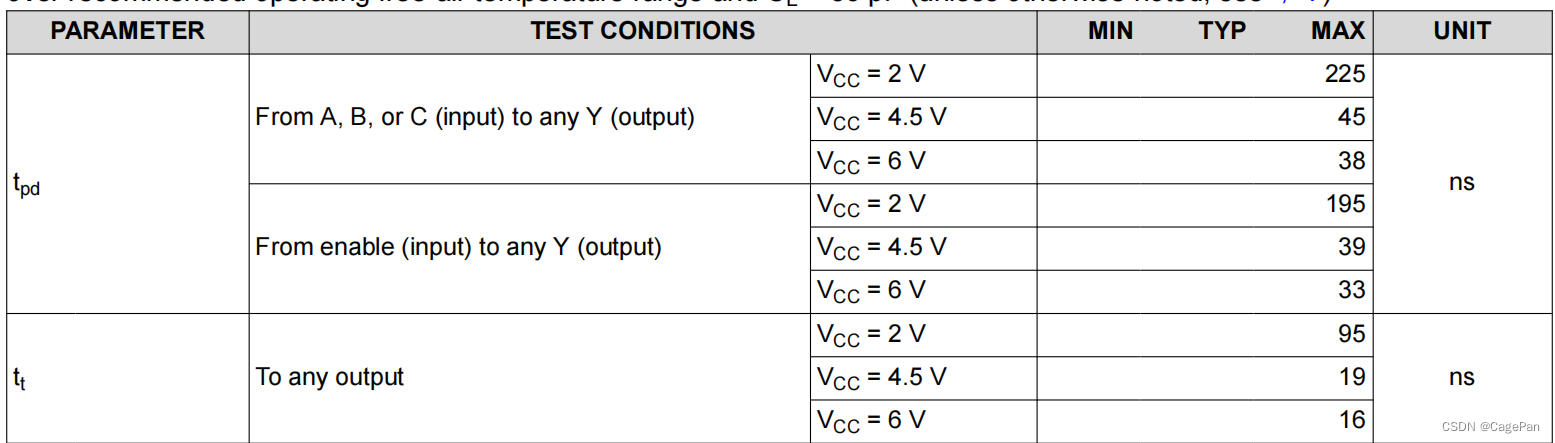

开关量特性

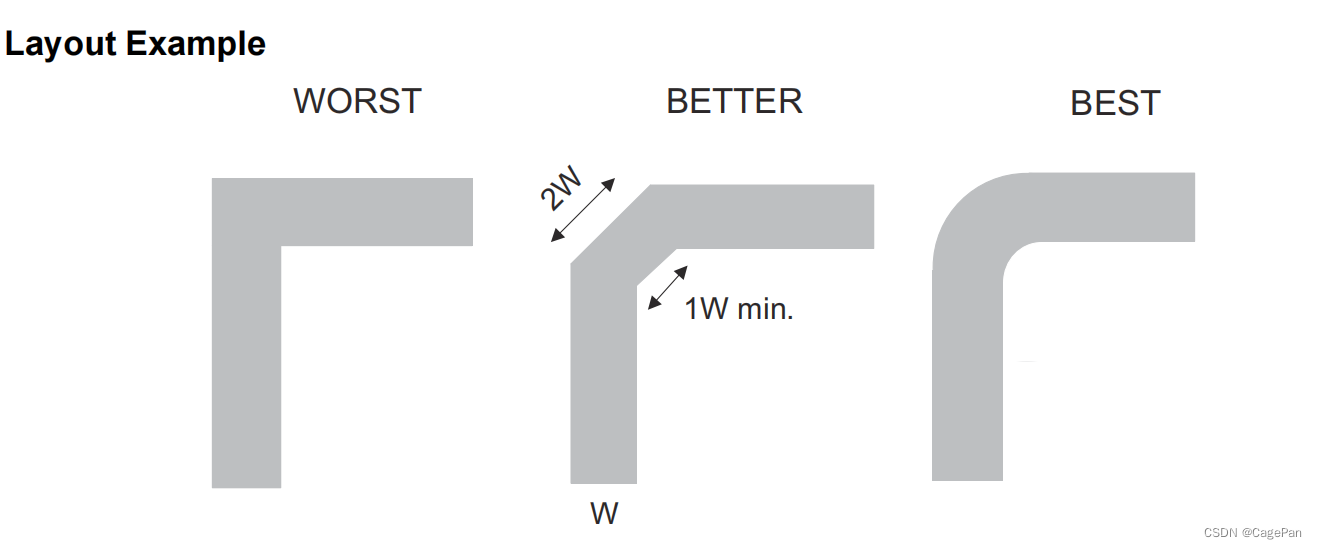

布局参考

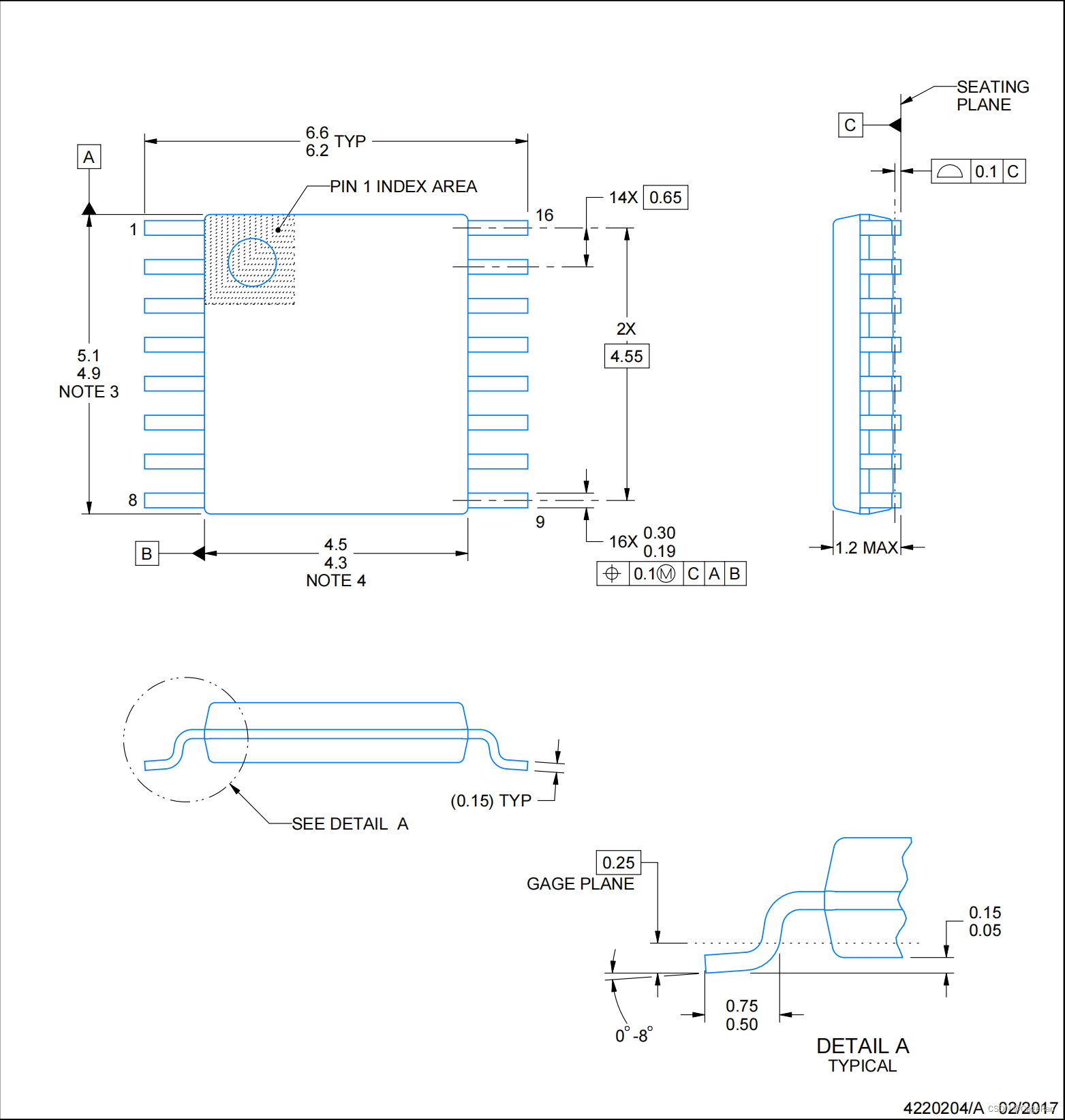

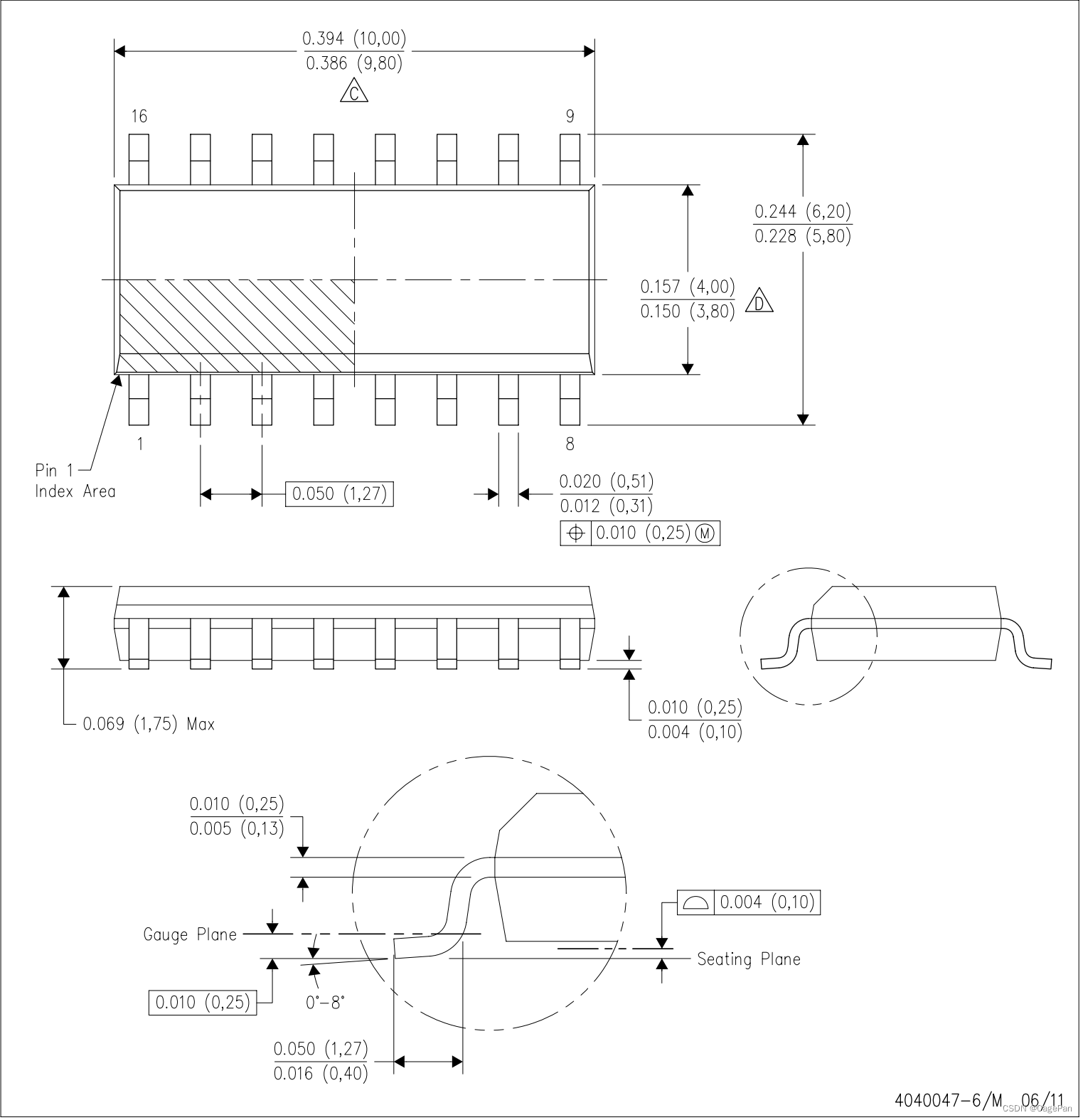

封装尺寸
