Redis集群之Cluster集群

一、简介

1.1 Redis集群方案比较

在redis3.0以前的版本要实现集群一般是借助哨兵sentinel工具来监控master节点的状态，如果master节点异 常，则会做主从切换，将某一台slave作为master，哨兵的配置略微复杂，并且性能和高可用性等各方面表现 一般，特别是在主从切换的瞬间存在访问瞬断的情况，而且哨兵模式只有一个主节点对外提供服务，没法支持 很高的并发，且单个主节点内存也不宜设置得过大，否则会导致持久化文件过大，影响数据恢复或主从同步的效率，这时我们可以使用Redis Cluster模式

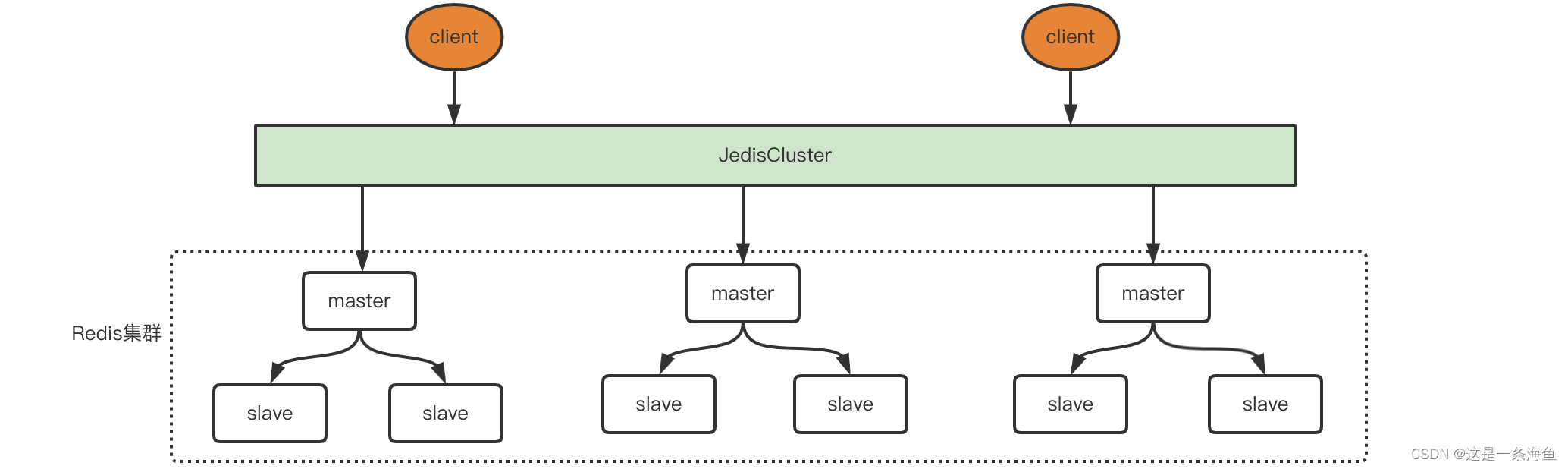

redis集群是一个由多个主从节点群组成的分布式服务器群，它具有复制、高可用和分片特性。Redis集群不需 要sentinel哨兵∙也能完成节点移除和故障转移的功能。需要将每个节点设置成集群模式，这种集群模式没有中 心节点，可水平扩展，据官方文档称可以线性扩展到上万个节点(官方推荐不超过1000个节点)。redis集群的 性能和高可用性均优于之前版本的哨兵模式，且集群配置非常简单

1.2 Redis 集群数据共享

Redis 集群使用数据分片而非一致性哈希来实现： 一个 Redis 集群包含 16384 个哈希槽， 数据库中的每个键都属于这 16384 个哈希槽的其中一个， 集群使用公式 CRC16(key) % 16384 来计算键 key 属于哪个槽， 其中 CRC16(key) 语句用于计算键 key 的 CRC16 校验和 CRC16 校验和。（这和哨兵模式不一样，哨兵模式数据都放在master中，slave是复制主节点数据）

集群中的每个节点负责处理一部分哈希槽。 举个例子， 一个集群可以有三个哈希槽， 其中：

节点 A 负责处理 0 号至 5500 号哈希槽。
节点 B 负责处理 5501 号至 11000 号哈希槽。
节点 C 负责处理 11001 号至 16384 号哈希槽。

这种将哈希槽分布到不同节点的做法使得用户可以很容易地向集群中添加或者删除节点。 比如说：

如果用户将新节点 D 添加到集群中， 那么集群只需要将节点 A 、B 、 C 中的某些槽移动到节点 D 就可以了。
与此类似， 如果用户要从集群中移除节点 A ， 那么集群只需要将节点 A 中的所有哈希槽移动到节点 B 和节点 C ， 然后再移除空白（不包含任何哈希槽）的节点 A 就可以了。
因为将一个哈希槽从一个节点移动到另一个节点不会造成节点阻塞， 所以无论是添加新节点还是移除已存在节点， 又或者改变某个节点包含的哈希槽数量， 都不会造成集群下线。

1.3 Redis 集群中的主从复制

为了使得集群在一部分节点下线或者无法与集群的大多数（majority）节点进行通讯的情况下， 仍然可以正常运作， Redis 集群对节点使用了主从复制功能： 集群中的每个节点都有 1 个至 N 个复制品（replica）， 其中一个复制品为主节点（master）， 而其余的 N-1 个复制品为从节点（slave）。

在之前列举的节点 A 、B 、C 的例子中， 如果节点 B 下线了， 那么集群将无法正常运行， 因为集群找不到节点来处理 5501 号至 11000 号的哈希槽。

另一方面， 假如在创建集群的时候（或者至少在节点 B 下线之前）， 我们为主节点 B 添加了从节点 B1 ， 那么当主节点 B 下线的时候， 集群就会将 B1 设置为新的主节点， 并让它代替下线的主节点 B ， 继续处理 5501 号至 11000 号的哈希槽， 这样集群就不会因为主节点 B 的下线而无法正常运作了。

不过如果节点 B 和 B1 都下线的话， Redis 集群还是会停止运作。

1.4 Redis 集群的一致性保证

Redis 集群不保证数据的强一致性： 在特定条件下， Redis 集群可能会丢失已经被执行过的写命令。

使用异步复制（asynchronous replication）是 Redis 集群可能会丢失写命令的其中一个原因。 考虑以下这个写命令的例子：

客户端向主节点 B 发送一条写命令。
主节点 B 执行写命令，并向客户端返回命令回复。
主节点 B 将刚刚执行的写命令复制给它的从节点 B1 、 B2 和 B3 。

如你所见， 主节点对命令的复制工作发生在返回命令回复之后， 因为如果每次处理命令请求都需要等待复制操作完成的话， 那么主节点处理命令请求的速度将极大地降低 —— 我们必须在性能和一致性之间做出权衡。

如果真的有必要的话， Redis 集群可能会在将来提供同步地（synchronou）执行写命令的方法。
Redis 集群另外一种可能会丢失命令的情况是， 集群出现网络分裂（network partition）， 并且一个客户端与至少包括一个主节点在内的少数（minority）实例被孤立。

举个例子， 假设集群包含 A 、 B 、 C 、 A1 、 B1 、 C1 六个节点， 其中 A 、B 、C 为主节点， 而 A1 、B1 、C1 分别为三个主节点的从节点， 另外还有一个客户端 Z1 。

假设集群中发生网络分裂， 那么集群可能会分裂为两方， 大多数（majority）的一方包含节点 A 、C 、A1 、B1 和 C1 ， 而少数（minority）的一方则包含节点 B 和客户端 Z1 。

在网络分裂期间， 主节点 B 仍然会接受 Z1 发送的写命令：

如果网络分裂出现的时间很短， 那么集群会继续正常运行；

但是， 如果网络分裂出现的时间足够长， 使得大多数一方将从节点 B1 设置为新的主节点， 并使用 B1 来代替原来的主节点 B ， 那么 Z1 发送给主节点 B 的写命令将丢失。

注意， 在网络分裂出现期间， 客户端 Z1 可以向主节点 B 发送写命令的最大时间是有限制的， 这一时间限制称为节点超时时间（node timeout）， 是 Redis 集群的一个重要的配置选项：

对于大多数一方来说， 如果一个主节点未能在节点超时时间所设定的时限内重新联系上集群， 那么集群会将这个主节点视为下线， 并使用从节点来代替这个主节点继续工作。

对于少数一方， 如果一个主节点未能在节点超时时间所设定的时限内重新联系上集群， 那么它将停止处理写命令， 并向客户端报告错误。

二、Redis高可用集群搭建

注意如果redis版本小于5.xxx，那么集群搭建需要安装ruby、rubygems环境，本实验redis版本是5.0.14

redis集群需要至少三个master节点，我们这里搭建三个master节点，并且给每个master再搭建一个slave节点，总共6个redis节点，这里用三台机器部署6个redis实例，每台机器一主一从，搭建集群的步骤如下：

注意本实验是在一台机器192.168.11.101:6379上，开6个Redis实例

第一步：配置文件

# 使得Redis服务器可以跨网络访问
bind 0.0.0.0
# 关闭保护模式
protected-mode no
#后台启动
daemonize yes
#分别对每个机器的端口号进行设置,因为是在一台机器，所以防止冲突，要配置
port 6379
#指定数据文件存放位置，必须要指定不同的目录位置，不然会 丢失数据，,因为是在一台机器，所以防止冲突，要配置
dir /usr/local/redis‐cluster/6379/
# 集群节点信息文件
cluster-config-file nodes-6379.conf
#启动集群模式
cluster-enabled yes
#节点失联时间，超过这个时间，节点会进行主从切换
cluster-node-timeout 15000
#开启aof持久化
appendonly yes

#如果要设置密码需要增加如下配置

#设置redis访问密码
requirepass <密码>
#设置集群节点间访问密码，跟上面一致
masterauth <密码>

第二步：分别启动6个redis实例，然后检查是否启动成功

启动所有redis后，每个redis服务器都会生成一个nodes-6379.conf

第三步：用redis‐cli创建整个redis集群(redis5以前的版本集群是依靠ruby脚本redis‐trib.rb实现)

下面命令里的1代表为每个创建的主服务器节点创建一个从服务器节点（这里是redis帮我们选主节点，不要我们配）

执行这条命令需要确认三台机器之间的redis实例要能相互访问，可以先简单把所有机器防火墙关掉，如果不关闭防火墙则需要打开redis服务端口和集群节点gossip通信端口16379(默认是在redis端口号上加1W)

#到任何一个节点redis的src目录下执行下面的命令
redis-cli --cluster create --cluster-replicas 1 192.168.11.101:6379 192.168.11.101:6380 192.168.11.101:6381 192.168.11.101:6389 192.168.11.101:6390 192.168.11.101:6391

如果有密码的话，命令如下，假设密码是12345

redis-cli -a 12345 --cluster create --cluster-replicas 1 192.168.11.101:6379 192.168.11.101:6380 192.168.11.101:6381 192.168.11.101:6389 192.168.11.101:6390 192.168.11.101:6391

第四步：验证集群

#‐a访问服务端密码，‐c表示集群模式，指定ip地址 和端口号
#连接任意一个客户端即可
redis-cli -a 12345 -c -h 192.168.11.101 ‐p 6391

进行验证：
cluster info（查看集群信息）、cluster nodes（查看节点列表）

第五步：关闭集群

关闭集群则需要逐个进行关闭，使用命令：

redis‐cli -a 12345 ‐c -h 192.168.11.101 -p 6391 shutdown

三、集群的Jedis开发

即使连接的不是主机，集群会自动切换主机存储。主机写，从机读。无中心化主从集群。无论从哪台主机写的数据，其他主机上都能读到数据。

3.1 Java操作redis集群

借助redis的java客户端jedis可以操作以上集群，引用jedis版本的maven坐标如下

 <dependency>
	 <groupId>redis.clients</groupId>
	 <artifactId>jedis</artifactId>
	 <version>2.9.0</version>
 </dependency>

Java编写访问redis集群的代码非常简单，如下所示：

public class JedisClusterTest{

	public static void main(String[] args){

		JedisPoolConfig config = new JedisPoolConfig();
		config.setMaxTotal(20);
		config.setMaxIdle(10);
		config.setMinIdle(5);
		Set<HostAndPort> jedisClusterNode = new HashSet<HostAndPort>();
		jedisClusterNode.add(new HostAndPort("192.168.11.101", 6379));
		jedisClusterNode.add(new HostAndPort("192.168.11.101", 6380));
		jedisClusterNode.add(new HostAndPort("192.168.11.101", 6381));
		jedisClusterNode.add(new HostAndPort("192.168.11.101", 6389));
		jedisClusterNode.add(new HostAndPort("192.168.11.101", 6390));
		jedisClusterNode.add(new HostAndPort("192.168.11.101", 6391));
		JedisCluster jedisCluster = null;
		try {
		    //connectionTimeout：指的是连接一个url的连接等待时间
		    //soTimeout：指的是连接上一个url，获取response的返回等待时间
			jedisCluster = new JedisCluster(jedisClusterNode, 6000, 5000, 10, "12345", config);
			System.out.println(jedisCluster.set("cluster", "hello"));
			System.out.println(jedisCluster.get("cluster")); //输出：hello
		} catch (Exception e) {
			e.printStackTrace();
		} finally {
			if (jedisCluster != null)
				jedisCluster.close();
			}
      }
  }

集群的Spring Boot整合Redis连接

3.2 引入相关依赖

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-data-redis</artifactId>
</dependency>

<dependency>
    <groupId>org.apache.commons</groupId>
    <artifactId>commons-pool2</artifactId>
</dependency>

springboot项目核心配置

server:
  port: 8080

spring:
  redis:
    database: 0
    timeout: 3000
    password: zhuge
    cluster:
      nodes: 192.168.11.101:6379 192.168.11.101:6380 192.168.11.101:6381 192.168.11.101:6389 192.168.11.101:6390 192.168.11.101:6391
    lettuce:
     pool:
      max‐idle: 50
      min‐idle: 10
      max‐active: 100
      max‐wait: 1000

访问代码

@RestController
public class IndexController {
	private static final Logger logger = LoggerFactory.getLogger(IndexController.class);
	@Autowired
	private StringRedisTemplate stringRedisTemplate;

	@RequestMapping("/test_cluster")
	public void testCluster() throws InterruptedException {
		stringRedisTemplate.opsForValue().set("cluster", "666");
		System.out.println(stringRedisTemplate.opsForValue().get("cluster"));  //输出666
	}
}

四、Redis集群原理分析

Redis Cluster 将所有数据划分为 16384 个 slots(槽位)，每个节点负责其中一部分槽位。槽位的信息存储于每个节点中。

当 Redis Cluster 的客户端来连接集群时，它也会得到一份集群的槽位配置信息并将其缓存在客户端本地。 样当客户端要查找某个 key 时，可以直接定位到目标节点。同时因为槽位的信息可能会存在客户端与服务器不一致的情况，还需要纠正机制来实现槽位信息的校验调整。

槽位定位算法
Cluster 默认会对 key 值使用 crc16 算法进行 hash 得到一个整数值，然后用这个整数值对 16384 进行取模 来得到具体槽位。

HASH_SLOT = CRC16(key) mod 16384

跳转重定位
当客户端向一个错误的节点发出了指令，该节点会发现指令的 key 所在的槽位并不归自己管理，这时它会向客户端发送一个特殊的跳转指令携带目标操作的节点地址，告诉客户端去连这个节点去获取数据。客户端收到指令后除了跳转到正确的节点上去操作，还会同步更新纠正本地的槽位映射表缓存，后续所有 key 将使用新的槽 位映射表。

Redis集群节点间的通信机制

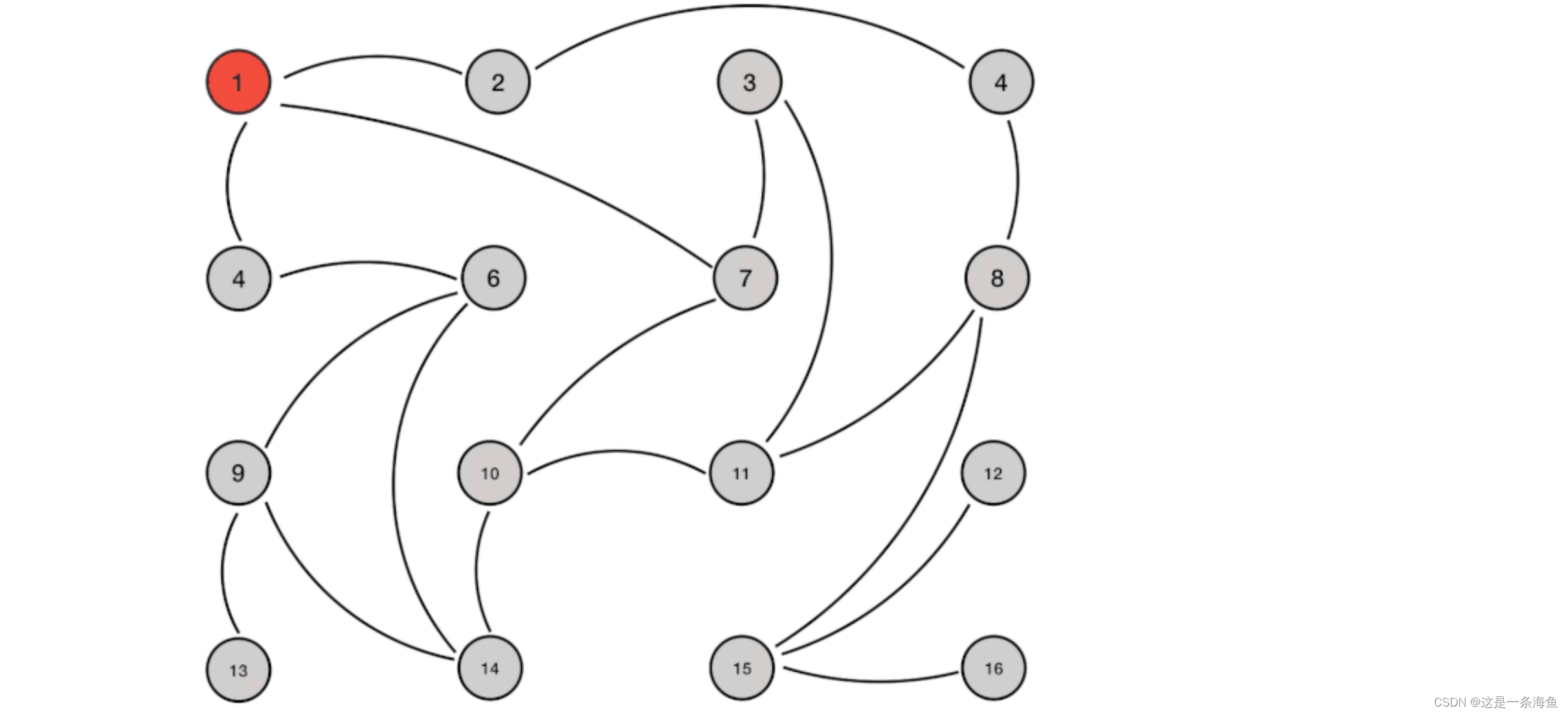

redis cluster节点间采取gossip协议进行通信 维护集群的元数据(集群节点信息，主从角色，节点数量，各节点共享的数据等)有两种方式：集中式和gossip

集中式： 优点在于元数据的更新和读取，时效性非常好，一旦元数据出现变更立即就会更新到集中式的存储中，其他 点读取的时候立即就可以立即感知到；不足在于所有的元数据的更新压力全部集中在一个地方，可能导致元数 据的存储压力。 很多中间件都会借助zookeeper集中式存储元数据。

gossip：gossip协议包含多种消息，包括ping，pong，meet，fail等等。

meet：某个节点发送meet给新加入的节点，让新节点加入集群中，然后新节点就会开始与其他节点进行通 信；
ping：每个节点都会频繁给其他节点发送ping，其中包含自己的状态还有自己维护的集群元数据，互相通过 ping交换元数据(类似自己感知到的集群节点增加和移除，hash slot信息等)；
pong: 对ping和meet消息的返回，包含自己的状态和其他信息，也可以用于信息广播和更新；
fail: 某个节点判断另一个节点fail之后，就发送fail给其他节点，通知其他节点，指定的节点宕机了。

gossip协议的优点在于元数据的更新比较分散，不是集中在一个地方，更新请求会陆陆续续，打到所有节点上 去更新，有一定的延时，降低了压力；缺点在于元数据更新有延时可能导致集群的一些操作会有一些滞后。

gossip通信的10000端口
每个节点都有一个专门用于节点间gossip通信的端口，就是自己提供服务的端口号+10000，比如对外端口7001，那么 用于节点间通信的就是17001端口。 每个节点每隔一段时间都会往另外几个节点发送ping消息，同时其他几 点接收到ping消息之后返回pong消息。

网络抖动
真实世界的机房网络往往并不是风平浪静的，它们经常会发生各种各样的小问题。比如网络抖动就是非常常见的一种现象，突然之间部分连接变得不可访问，然后很快又恢复正常。 为解决这种问题，Redis Cluster 提供了一种选项cluster­node­timeout，表示当某个节点持续 timeout 的时间失联时，才可以认定该节点出现故障，需要进行主从切换。如果没有这个选项，网络抖动会导致主从频 繁切换 (数据的重新复制)。

Redis集群选举原理分析
当slave发现自己的master变为FAIL状态时，便尝试进行Failover，以期成为新的master。由于挂掉的master 可能会有多个slave，从而存在多个slave竞争成为master节点的过程， 其过程如下：
1、slave发现自己的master变为FAIL
2、将自己记录的集群currentEpoch加1，并广播FAILOVER_AUTH_REQUEST 信息
3、其他节点收到该信息，只有master响应，判断请求者的合法性，并发送FAILOVER_AUTH_ACK，对每一个 epoch只发送一次ack
4、尝试failover的slave收集master返回的FAILOVER_AUTH_ACK
5、slave收到超过半数master的ack后变成新Master(这里解释了集群为什么至少需要三个主节点，如果只有两 个，当其中一个挂了，只剩一个主节点是不能选举成功的)
6、slave广播Pong消息通知其他集群节点。

从节点并不是在主节点一进入 FAIL 状态就马上尝试发起选举，而是有一定延迟，一定的延迟确保我们等待 FAIL状态在集群中传播，slave如果立即尝试选举，其它masters或许尚未意识到FAIL状态，可能会拒绝投票

延迟计算公式：

DELAY = 500ms + random(0 ~ 500ms) + SLAVE_RANK * 1000ms •SLAVE_RANK

表示此slave已经从master复制数据的总量的rank。Rank越小代表已复制的数据越新。这种方 式下，持有最新数据的slave将会首先发起选举（理论上）。

集群脑裂数据丢失问题

redis的集群脑裂是指因为网络问题，导致redis master节点跟redis slave节点和sentinel集群处于不同的网络分区，此时因为sentinel集群无法感知到master的存在，所以将slave节点提升为master节点。此时存在两个不同的master节点，就像一个大脑分裂成了两个。
集群脑裂问题中，如果客户端还在基于原来的master节点继续写入数据，那么新的master节点将无法同步这些数据，当网络问题解决之后，sentinel集群将原先的master节点降为slave节点，此时再从新的master中同步数据，将会造成大量的数据丢失

规避方法可以在redis配置里加上参数(这种方法不可能百分百避免数据丢失，参考集群leader选举机制)：

min-replicas-to-write 3
min-replicas-max-lag 10

按照上面的配置，要求至少3个slave节点，且数据复制和同步的延迟不能超过10秒，否则的话master就会拒绝写请求，配置了这两个参数之后，如果发生集群脑裂，原先的master节点接收到客户端的写入请求会拒绝，就可以减少数据同步之后的数据丢失

注意：这个配置在一定程度上会影响集群的可用性，比如slave要是少于1个，这个集群就算leader正常也不能 提供服务了，需要具体场景权衡选择。

对于Redis集群，我们更应该关注他的可用性，因为数据丢失了，我们可以去数据库查

集群是否完整才能对外提供服务

当redis.conf的配置cluster-require-full-coverage为no时，表示当负责一个插槽的主库下线且没有相应的从库进行故障恢复时，集群仍然可用，如果为yes则集群不可用。

Redis集群为什么至少需要三个master节点，并且推荐节点数为奇数？

因为新master的选举需要大于半数的集群master节点同意才能选举成功，如果只有两个master节点，当其中一个挂了，是达不到选举新master的条件的。

奇数个master节点可以在满足选举该条件的基础上节省一个节点，比如三个master节点和四个master节点的 集群相比，大家如果都挂了一个master节点都能选举新master节点，如果都挂了两个master节点都没法选举 新master节点了，所以奇数的master节点更多的是从节省机器资源角度出发说的。

Redis集群对批量操作命令的支持

对于类似mset，mget这样的多个key的原生批量操作命令，redis集群只支持所有key落在同一slot的情况，如果有多个key一定要用mset命令在redis集群上操作，则可以在key的前面加上{XX}，这样参数数据分片hash计算的只会是大括号里的值，这样能确保不同的key能落到同一slot里去，示例如下：

mset {user1}:1:name zhuge {user1}:1:age 18

假设name和age计算的hash slot值不一样，但是这条命令在集群下执行，redis只会用大括号里的 user1 做 hash slot计算，所以算出来的slot值肯定相同，最后都能落在同一slot。

哨兵leader选举流程

当一个master服务器被某sentinel视为下线状态后，该sentinel会与其他sentinel协商选出sentinel的leader进 行故障转移工作。每个发现master服务器进入下线的sentinel都可以要求其他sentinel选自己为sentinel的 leader，选举是先到先得。同时每个sentinel每次选举都会自增配置纪元(选举周期)，每个纪元中只会选择一 个sentinel的leader。如果所有超过一半的sentinel选举某sentinel作为leader。之后该sentinel进行故障转移 操作，从存活的slave中选举出新的master，这个选举过程跟集群的master选举很类似。

哨兵集群只有一个哨兵节点，redis的主从也能正常运行以及选举master，如果master挂了，那唯一的那个哨 兵节点就是哨兵leader了，可以正常选举新master。 不过为了高可用一般都推荐至少部署三个哨兵节点。为什么推荐奇数个哨兵节点原理跟集群奇数个master节点 类似。

五、Redis集群的水平扩展

待续
