Java实现内网穿透

使用场景

1、当公司的一些系统功能使用了第三方服务时，通常第三方会回调我们的接口。在对接阶段，为了方便debug，我们肯定希望能回调到我们本地电脑上来。

2、当你在公司想访问部署在家里电脑的服务或者文件时。

3、当你的外地同事想访问你本地的服务，虽然发布到测试也可以，但是部署需要时间，发生错误排除也没有本地来的快，不够所见即所得。

虽然有现成的内网穿透工具，但没有比自己写的用起来更有成就感，哈哈哈哈~

而且自己写的，会遇到很多关于网络、线程的问题，网络的阻塞（代码跑着跑着就阻塞住了，也不知道为什么阻塞住了、阻塞在哪了，令人头大）、线程之间的配合（线程之间配合不好，导致数据在传输的时候缺少了，令人摸不着头脑），体会过一遍之后，更能加深自己对这方面知识了解，用这种有实际开发场景的学习方式，比直接背八股文效果更好，了解的更深（知其然，之所以然）。因为是体验、理解过这个知识点所带来的实际成果，能记忆的更深更久，不会像八股文背了又忘，忘了又背。

原理

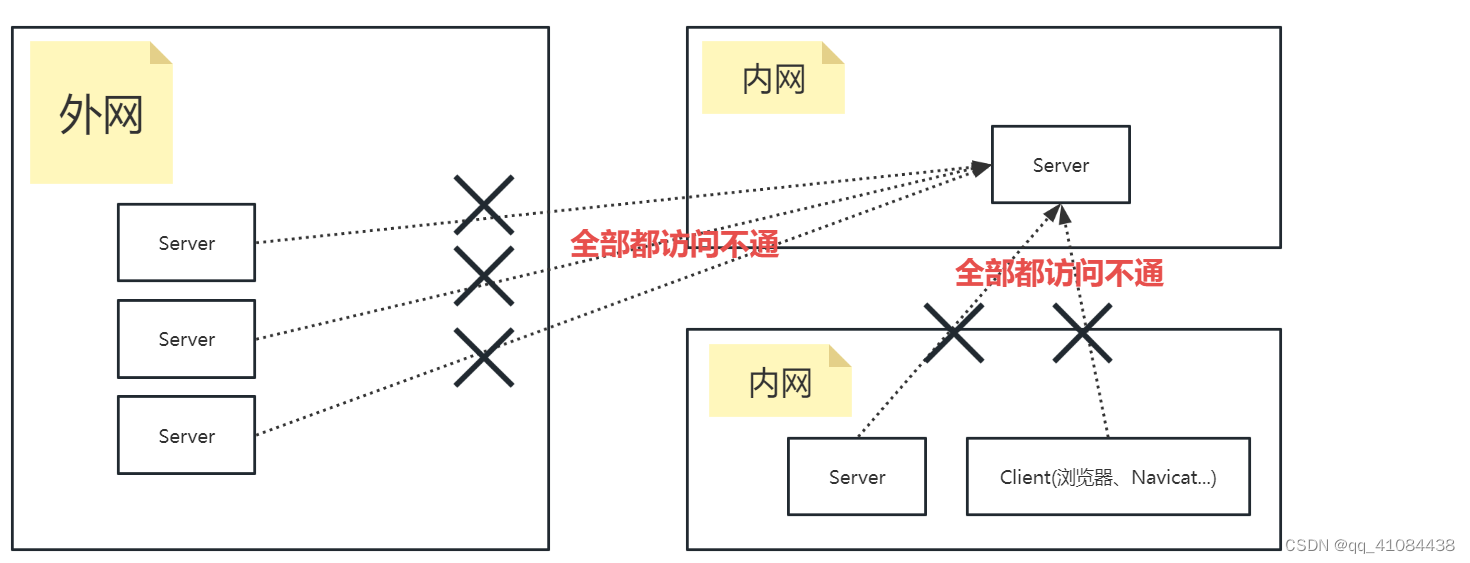

其实很简单，外网服务器是不可能主动与内网服务器建立连接去通讯的，但是内网服务器可以，所以只要内网服务器告诉外网服务器“我”在哪里，那外网服务器就可以把请求的数据发送给内网服务器。

但是外网有这么多服务器，内网服务器要告诉哪个呢？总不能告诉全部服务器吧，不现实。所以，还是需要一台外网服务器跟内网服务器配合，内网服务器只告诉这个特定外网服务器“我”在哪，其他外网服务器或者内网服务器想要访问我的内网服务器，那就去访问特定外网服务器就可以了，特定外网服务器知道内网服务器在哪里，就可以转发相应的数据。

这个特定外网服务器就相等于代理服务器，转发外网和内网的数据，在它们中间建立了一座桥梁。



在云厂商买一台服务器，因为有外网ip，再用Java写一个数据转发的进程就能实现特定服务器的功能，不过本地也是可以测试的，只要用不同的端口，有点像端口的流量转发。

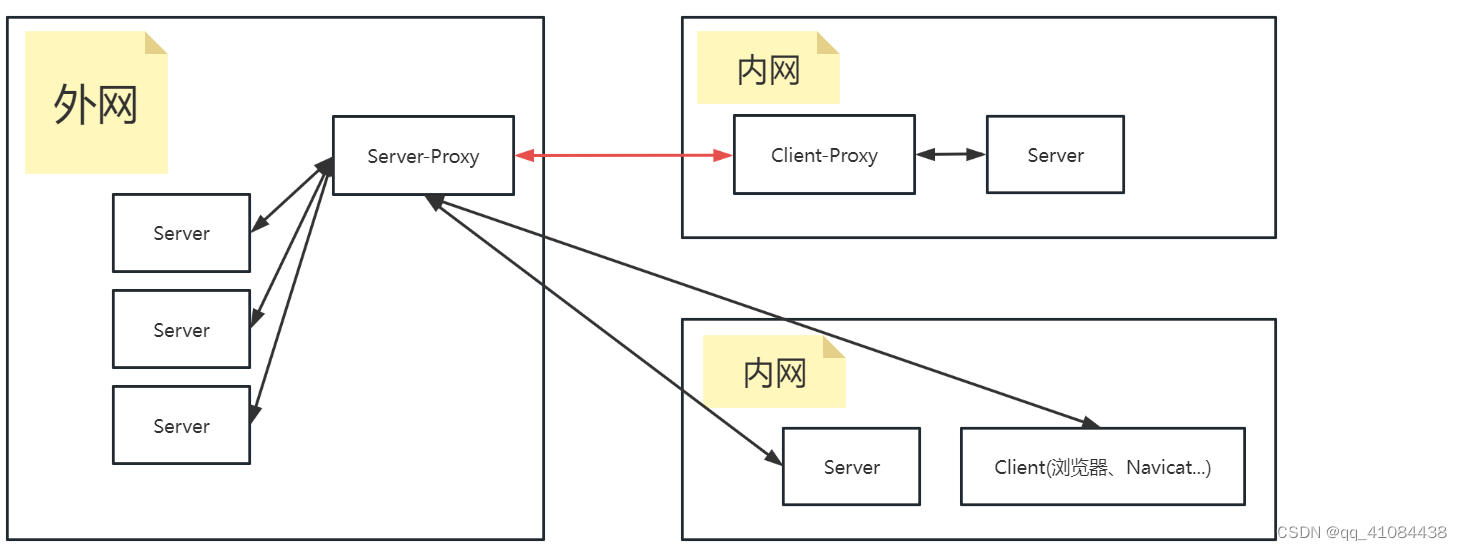

加入了Server-Proxy跟Client-Proxy之后，就能访问内网的服务了。

Client-Proxy的作用：Client-Proxy上线之后告诉Server-Proxy“我”在哪，接收到Server-Proxy的数据之后会转发给本地的服务器，同时也会把本地服务器的数据转发给Server-Proxy。

Server-Proxy的作用：监听两个端口，一个用作外部服务的端口，一个用作监听Client-Proxy上线和数据传输的端口，也是用于数据的传输和回写。

Server-Proxy跟Client-Proxy中间建立的通道，是Client-Proxy上线之后主动与Server-Proxy建立的TCP长连接（图中红色的线，即客户端告诉服务端“我”在哪）。

Java代码实现

第一版

首先先实现一个最简单能跑通的模型，使用BIO，然后只支持一个Client-Proxy、外网Server的连接，因为tcp长连接只有一条，同时连入多个Socket要处理线程安全问题。第一版，主要先把上面的原理实现，具体实用性、性能先不管。

代码

src/main/java/com/lkz/intranetpenetration/base · master · qq_41084438 / Intranet penetration · GitCode

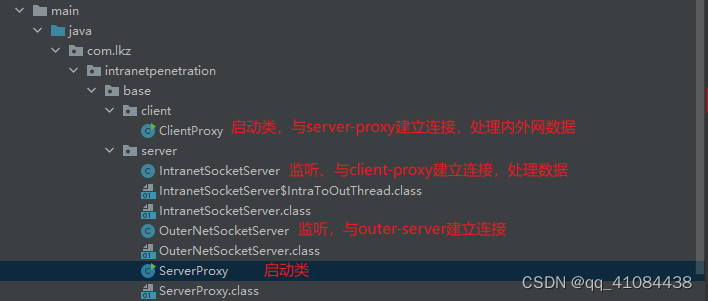

代码结构

执行流程

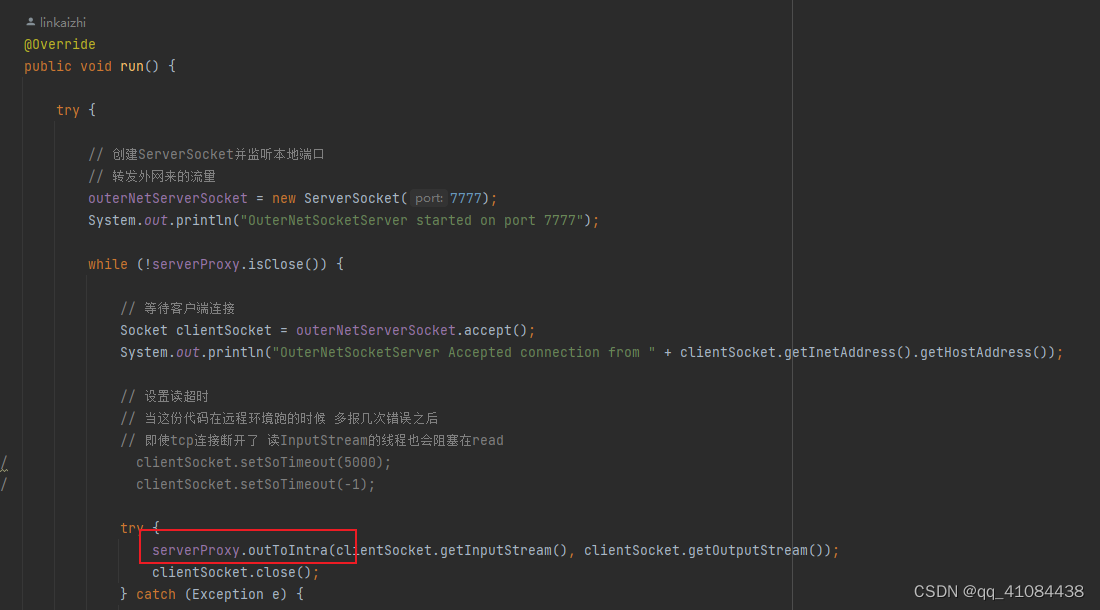

OuterNetSocketServer

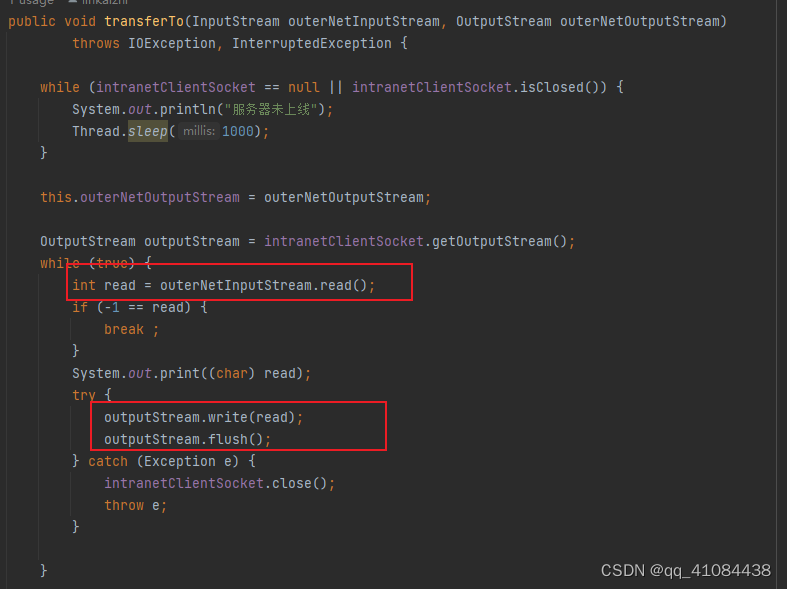

当收到外网的请求之后，把流交给IntranetSocketServer

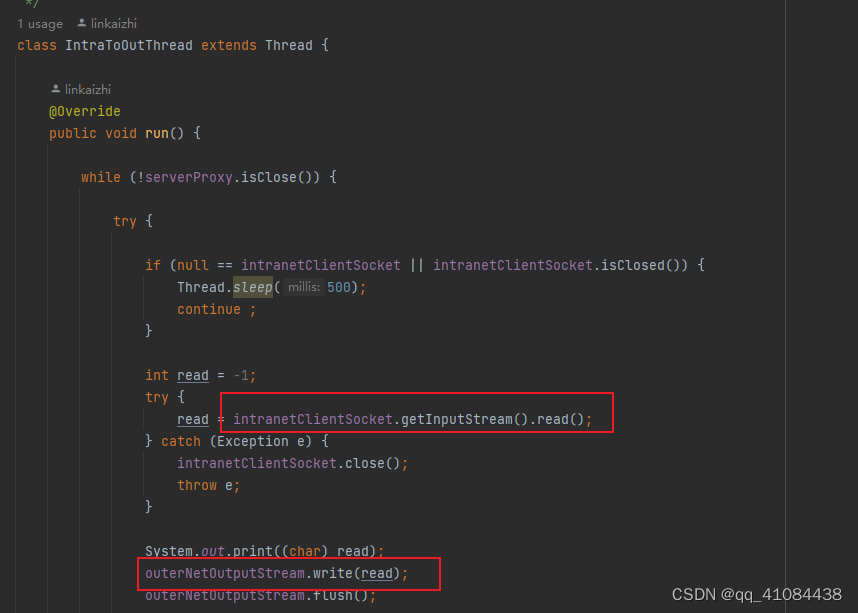

IntranetSocketServer

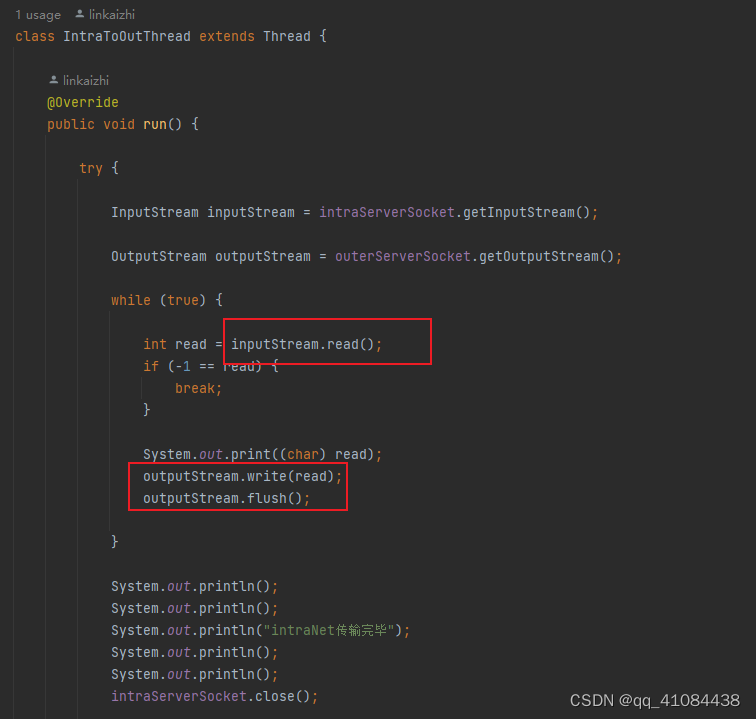

把外网的数据通过长连接写给Client-Proxy，在类实例化的时候已经开启了一条新线程IntraToOutThread，把内网的数据写给外网，两条线程同时进行。

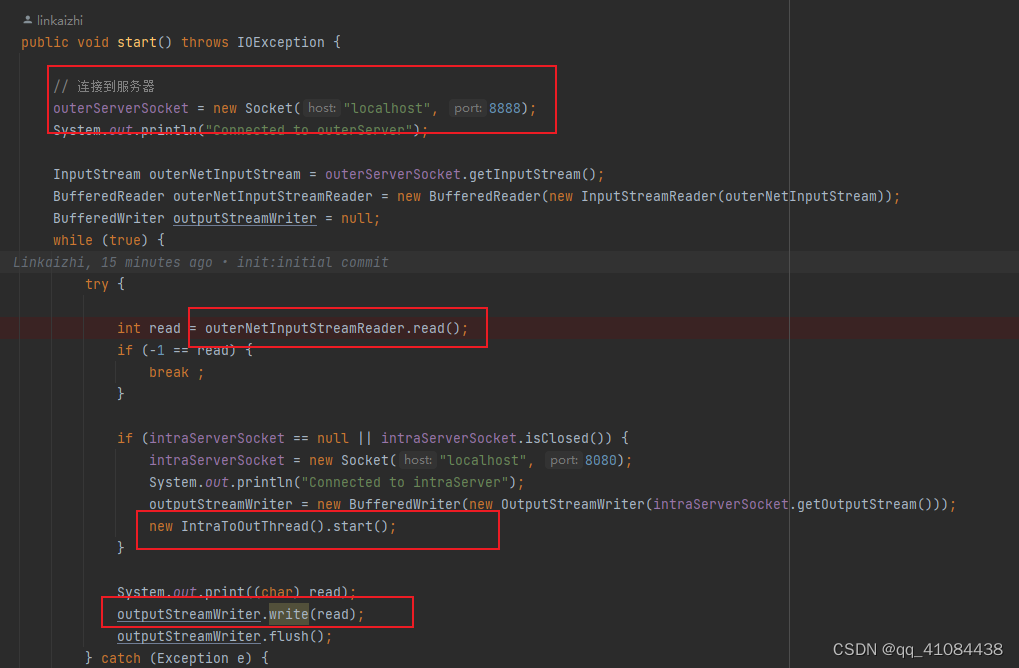

ClientProxy

同理，同时处理数据的读和写。

 效果

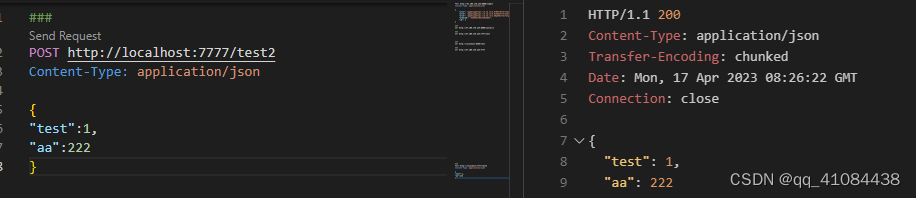

在本地8080端口启动了SpringBoot服务，通过访问Server-Proxy的7777端口，调用到了8080端口的服务接口。

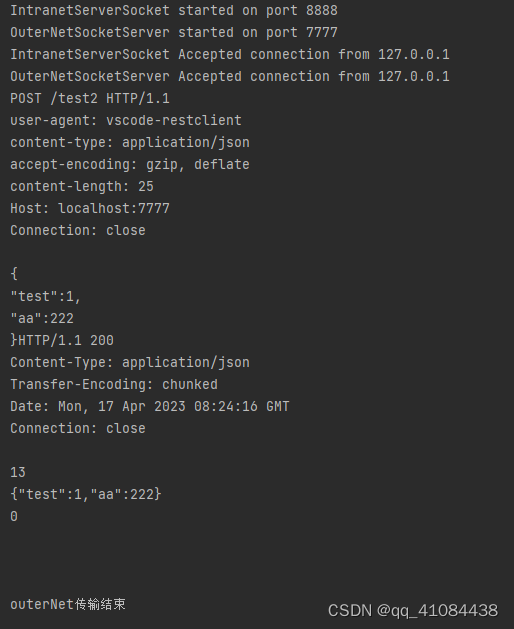

Server-Proxy

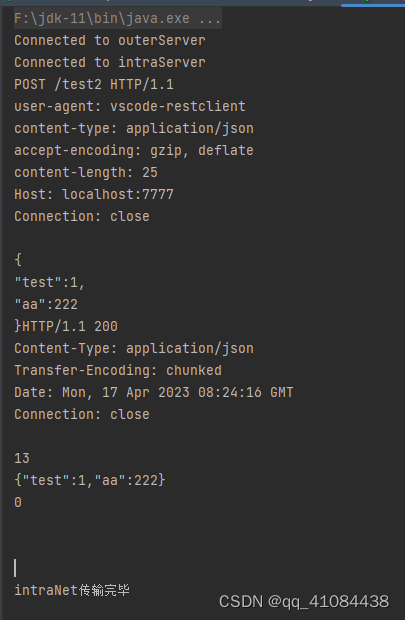

Client-Proxy

Outer-Server

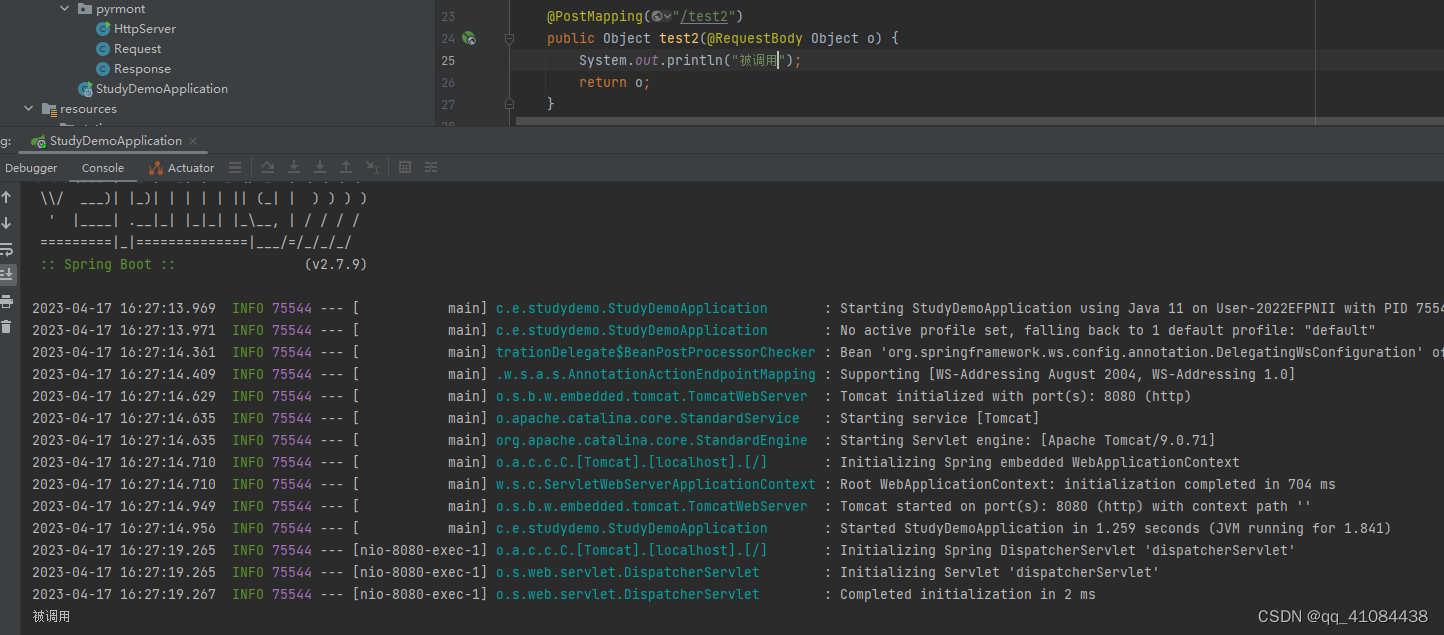

 Intra-Server

第二版

背景

这一版主要想解决可以连入多个OuterServer的问题，因为我们代理转发的是Tcp，所以理论上所有使用了Tcp传输的服务我们都可以代理。

然后我尝试了一下Navicat连到我的Server-Proxy，Client-Proxy连到Mysql，是可以的。但是第一版代码是按照Http调试的，有点不适用。因为Http服务都是一问一答，客户端先发request，服务端返回response。而mysql不是，连上mysql之后，mysql会先发信息询问账号密码，客户端再回答。而且因为一些编码的问题，读写socket数据的时候需要用inputstream和outstream，不要把流再进行包装，否则会因为这个问题导致包错误。

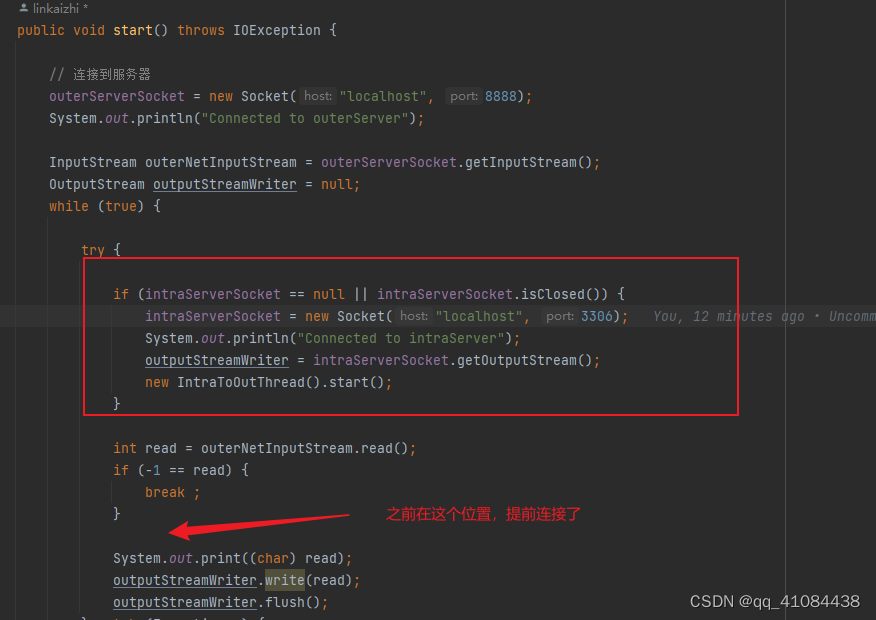

主要是改ClientProxy代码。

 完整代码：src/main/java/com/lkz/intranetpenetration/mysql · master · qq_41084438 / Intranet penetration · GitCode

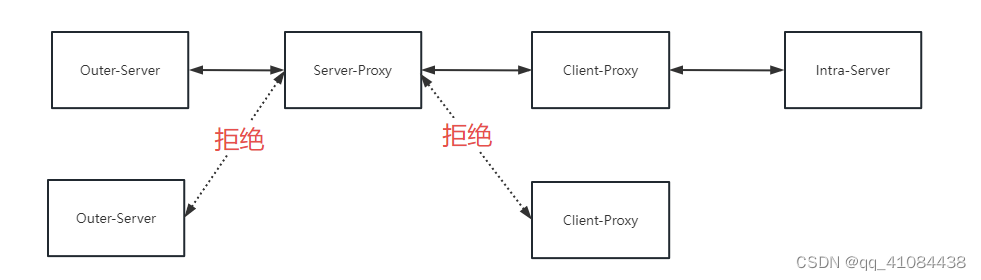

虽然能连接上Mysql，也其次而已。因为如果要打开数据库的话，Navicat会再新建一个Socket与Server-Proxy进行连接，这时就无响应了。

所以为了解决这个问题，把Server-Proxy升级成可以连接多个OuterServer。

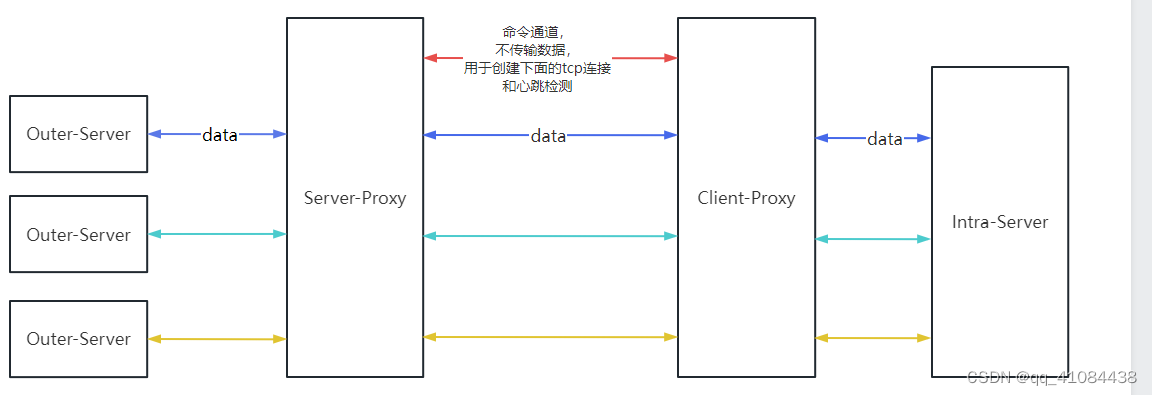

 把模型升级成Server-Proxy与Client-Proxy有多条长连接，Server-Proxy能接收多个OuterServer的socket。这四者之间的连接是一一对应的，这样做的原因是简单高效，如果中间的Server-Proxy与Client-Proxy通道复用的话，会很复杂，同一时间通道不能同时读写，就要处理多线程问题。

这个模型还多了一条命令通道，用来命令Client-Proxy主动与Server-Proxy建立连接。每来一个OuterServer就需要在Client-Proxy与Server-Proxy之间建立一条长连接，因为这条连接不能由Server-Proxy来主动创建，所以通过命令的方式来控制Client-Proxy。

代码

src/main/java/com/lkz/intranetpenetration/multitcp · master · qq_41084438 / Intranet penetration · GitCode

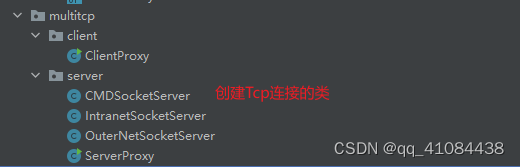

代码结构

代码改动也不太，Server-Proxy把外网数据传输给内网的时候，需要同步发一条创建Tcp给Client-Proxy，等Tcp创建完成之后再开始发数据。Client-Proxy增加命令响应的代码。

唯一的小难点是，Server-Proxy通过命令通道创建了一条新的Tcp连接，发送创建命令和新建Tcp连接是在两个线程上进行的，怎么对应起来，把这条新的Tcp连接分配给OuterServer呢？

我的做法是，Server-Proxy发送创建Tcp命令并阻塞等待Client-Proxy响应，Client-Proxy收到命令与Server-Proxy建立新的Tcp连接，连接建立完成，Server-Proxy往这条新连接发送一个id，Client-Proxy收到这个id再发送给等待Client-Proxy响应的那条线程。

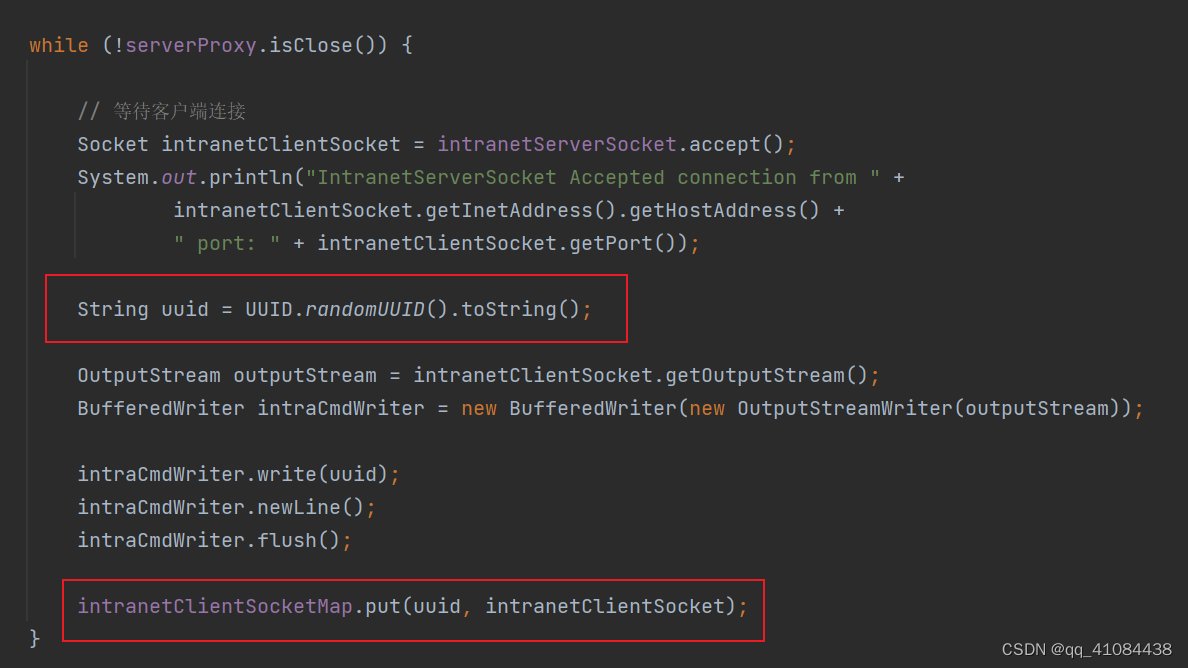

IntranetSocketServer

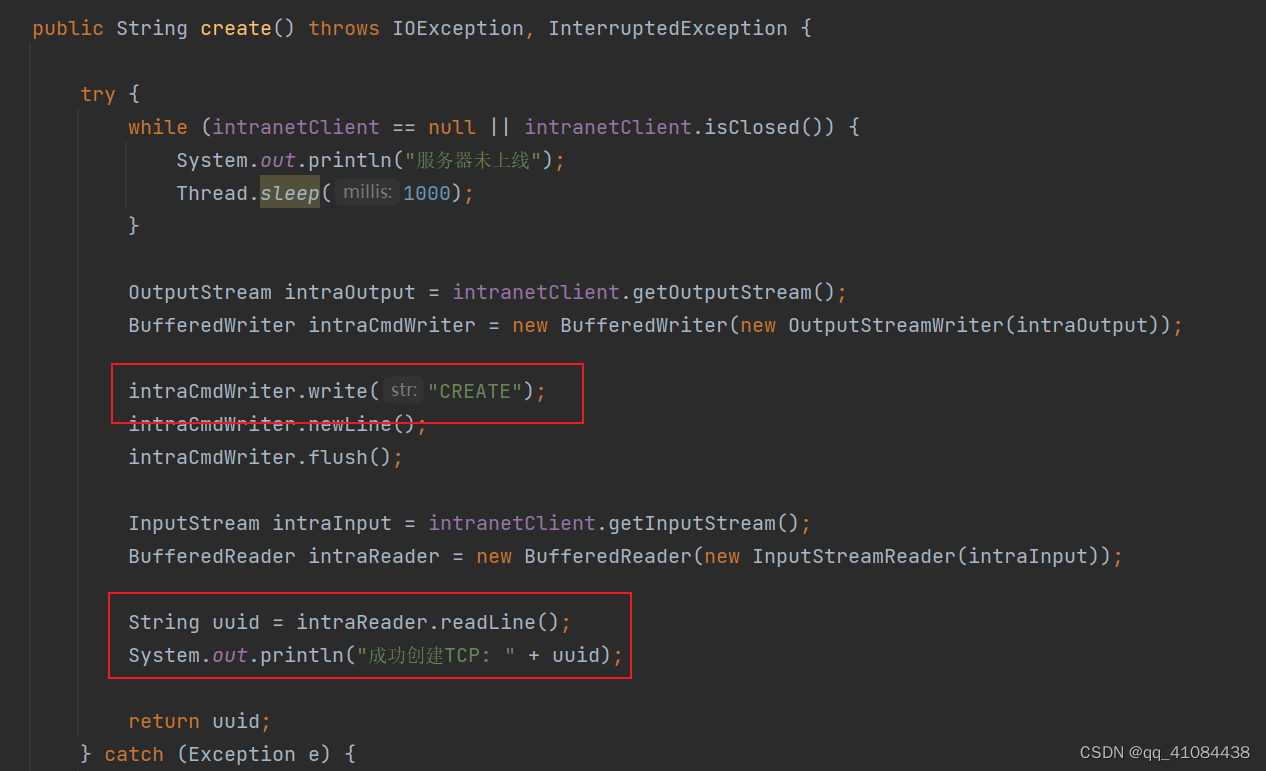

CMDSocketServer

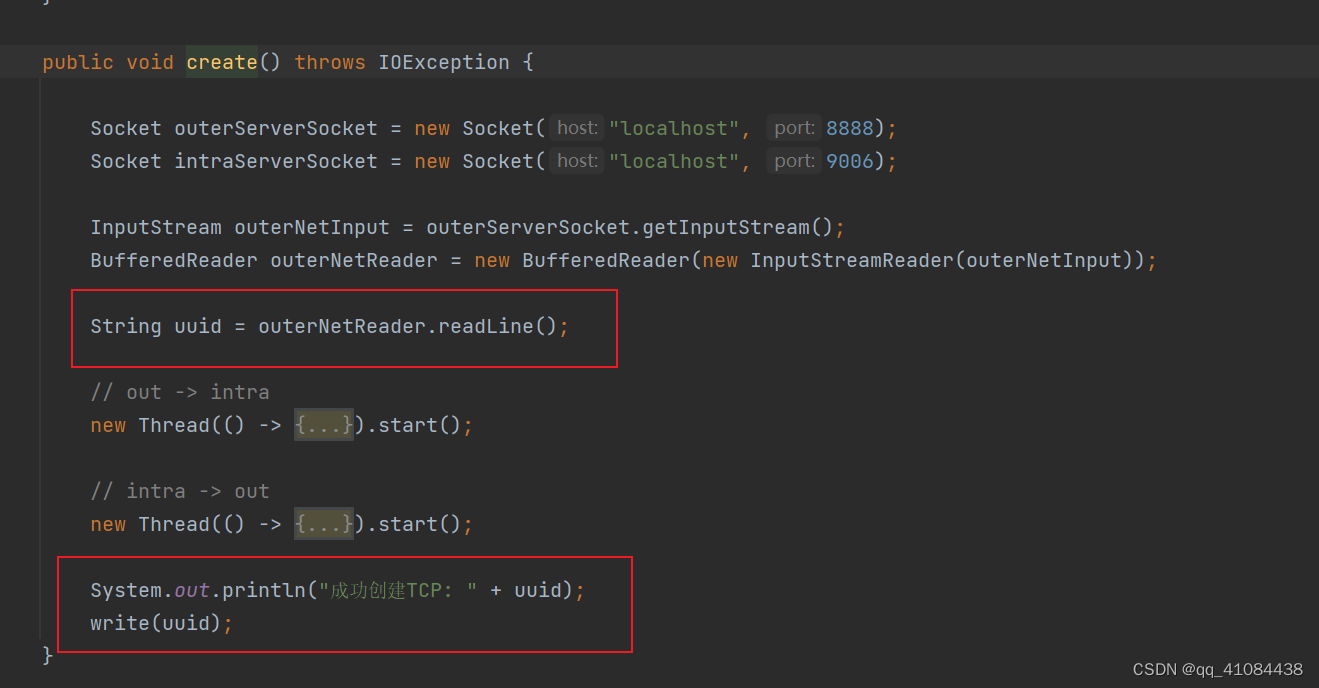

ClientProxy

 效果

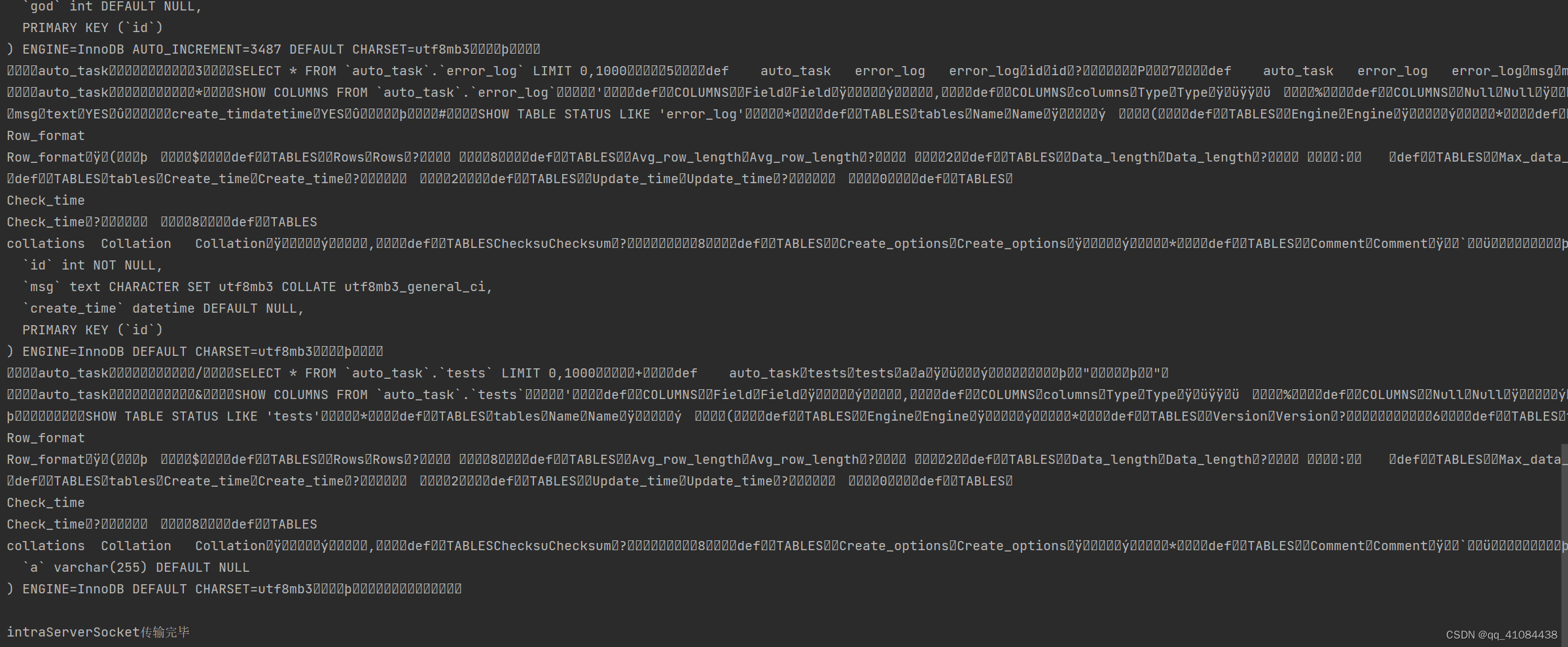

用navicat连到Server-Proxy的端口。

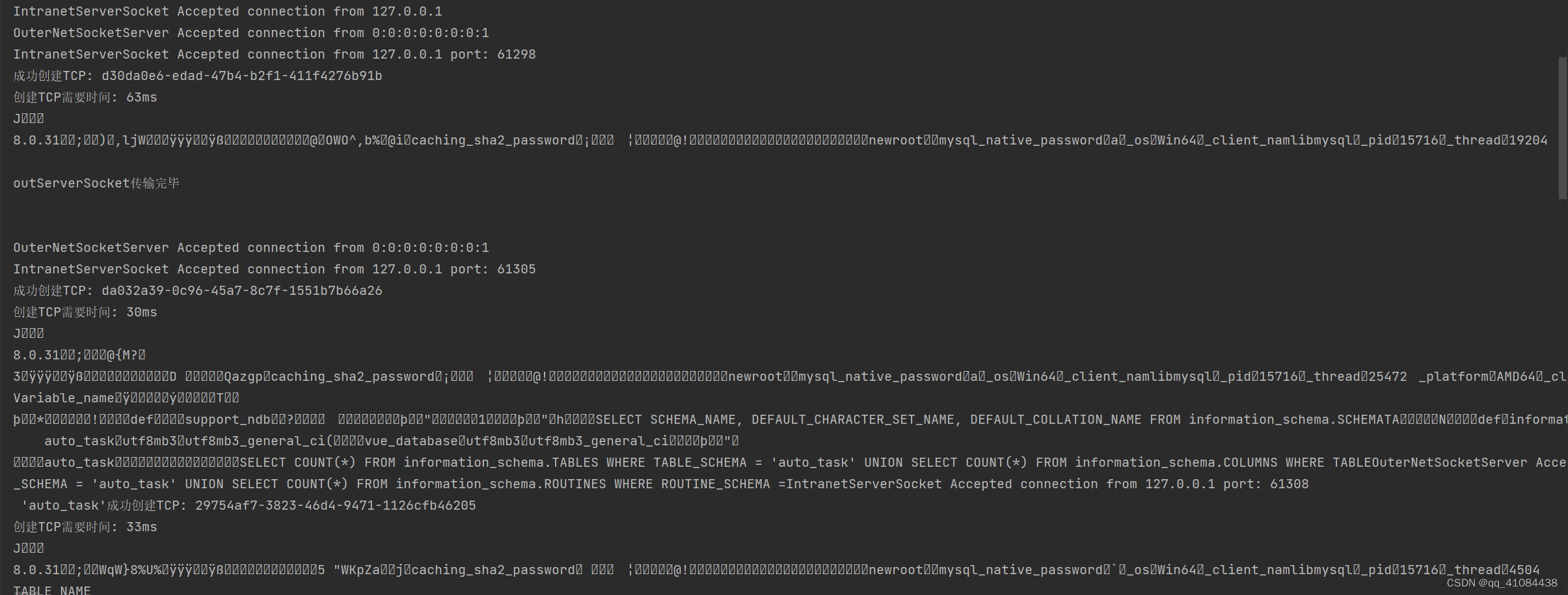

Server-Proxy

Client-Proxy

未来改进

到这里，自己拿来用基本没什么问题了，不过优化的点还是有很多的，后续再继续优化。

1、复用Server-Proxy与Client-Proxy之间的连接，第二版中，这条连接需要频繁的创建和销毁，开销很大，如果能有类似Tcp池的东西去管理，就能减少很多开销。

2、上面第一点也可以这样优化，给外网的几个socket分配一条Tcp长连接，就不是一个socket对应一条长连接了，这样Tcp通道的利用率会更高，同时也更难实现，因为要处理多线程并发写同一条Tcp的问题，控制不好反而性能下降或者造成数据错乱。

3、为Client-Proxy实现一个界面（Java GUI）。

4、支持多个Client-Proxy连入，根据不同的规则，把流量转发到不同的Client-Proxy。

5、引入规则的配置，让Client-Proxy可以代理到多个本地服务端口。

6、实现心跳机制。

7、BIO网络模型改为NIO模型。

8、流量的监控、Tcp连接监控、流量的速度控制、动态修改配置（超时读、Tcp长连接数量）、手动下线客户端、客户端黑名单。

项目代码：文件 · master · qq_41084438 / Intranet penetration · GitCode
