在OTA开发时需要集成瑞萨提供的切面代码包RFD28F，也就是瑞萨的Flash Driver，其中有切面的Demo。理论上按照流程，初始化、鉴权后执行切面函数就行，但是实际调试发现遇到一处下面这样的赋值代码时就会直接跑飞:

#define ADDR            0xFFFFFFFF
#define BASE_ADDR0      (*(volatile struct a_strcut *)ADDR0)

uint8 Abc;

void Func()
{
    Abc = BASE_ADDR0;
}

void Func2()
{
    uint8 localVar;
    localVar = BASE_ADDR0.AN_ELEMENT;
}

这个赋值是获取基址，从而读取寄存器值来切换Flash总线模式。

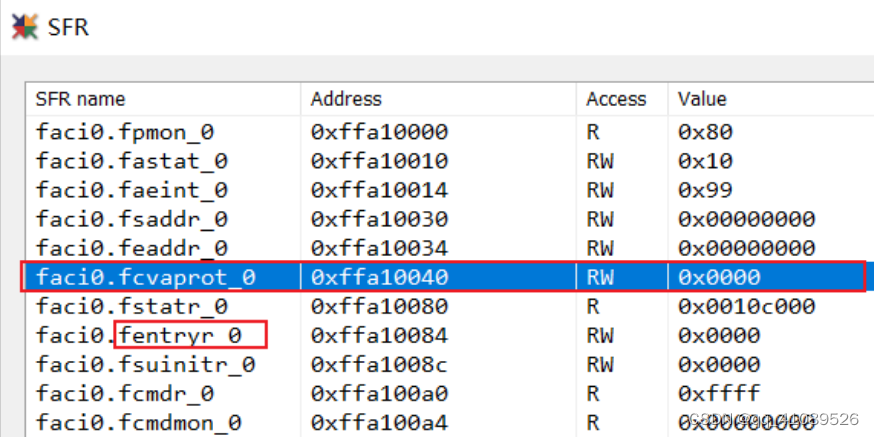

开始以为是flash总线保护打开了导致的，但是发现关闭后还是不行：

咨询FAE让查看错误：

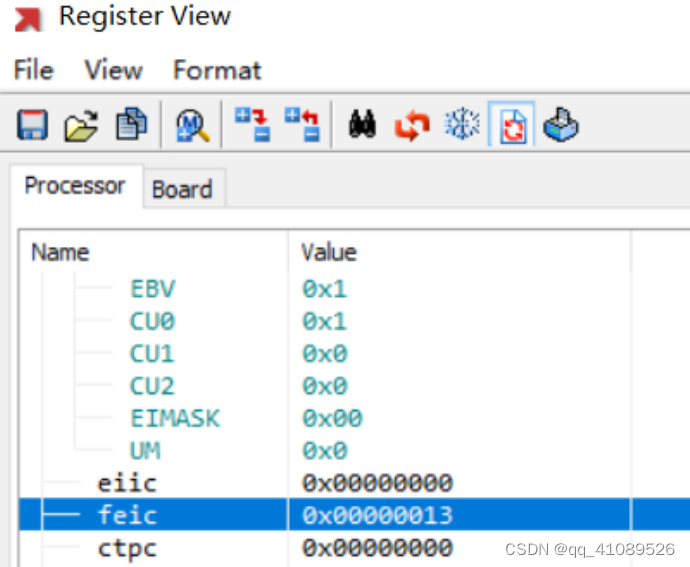

测试时断点打到代码赋值这一行，单步运行就会跑飞，停住后发现PC指到0x10处，此处没有任何代码,看到FEIC值为0x13：

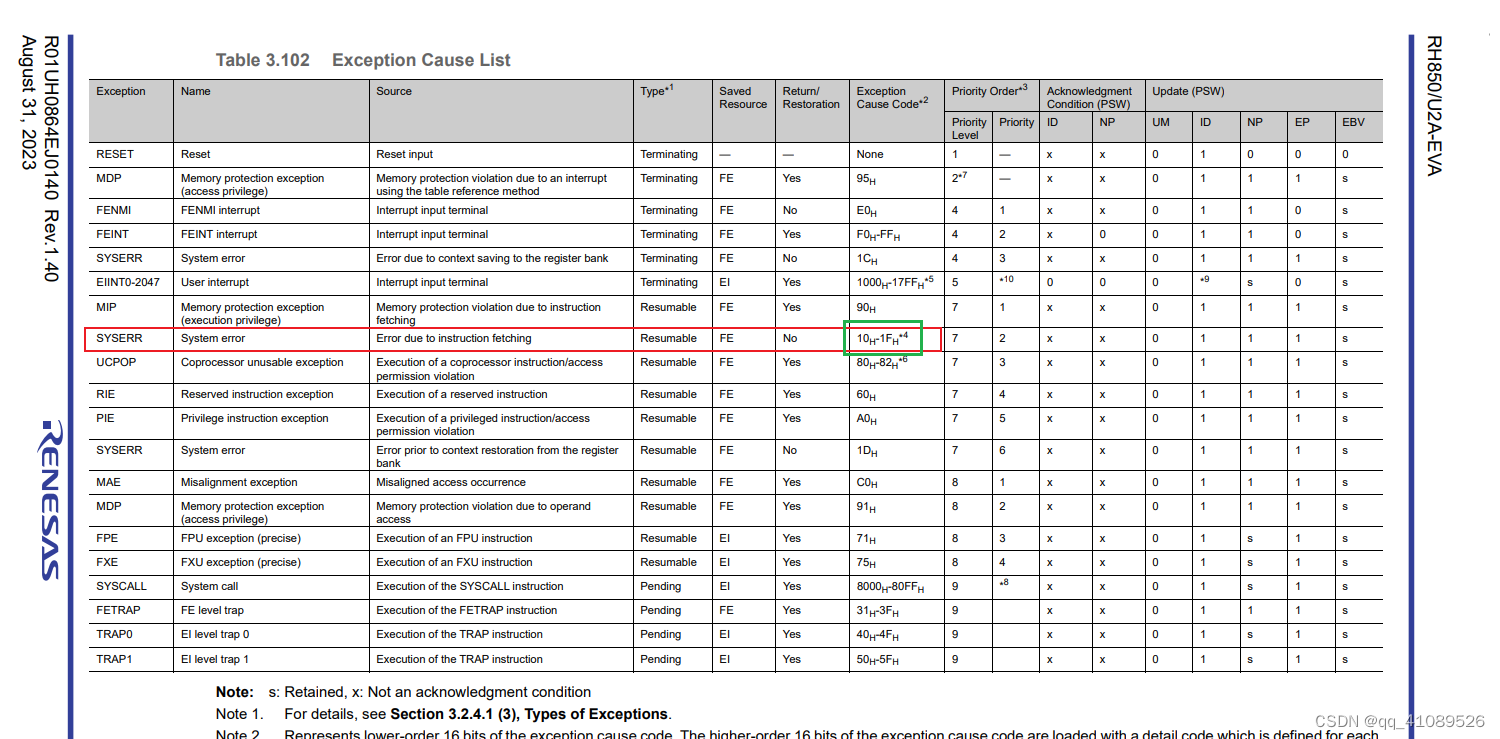

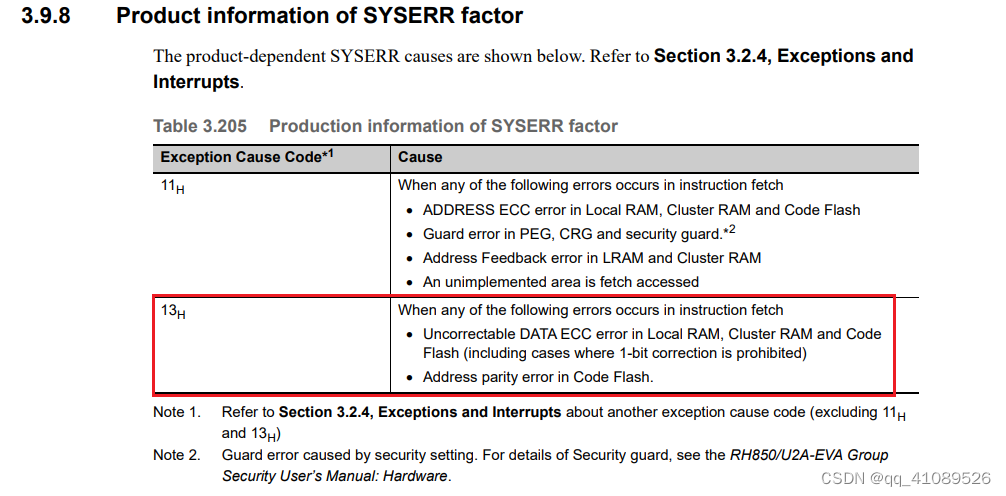

查阅硬件手册发现是SYSERR：

由于错误是稳定复现的，因此认为应该不是这些问题，后经人提示，要调试汇编代码。

发现取寄存器值的指令如下：

mov

sld.w

ld.hu

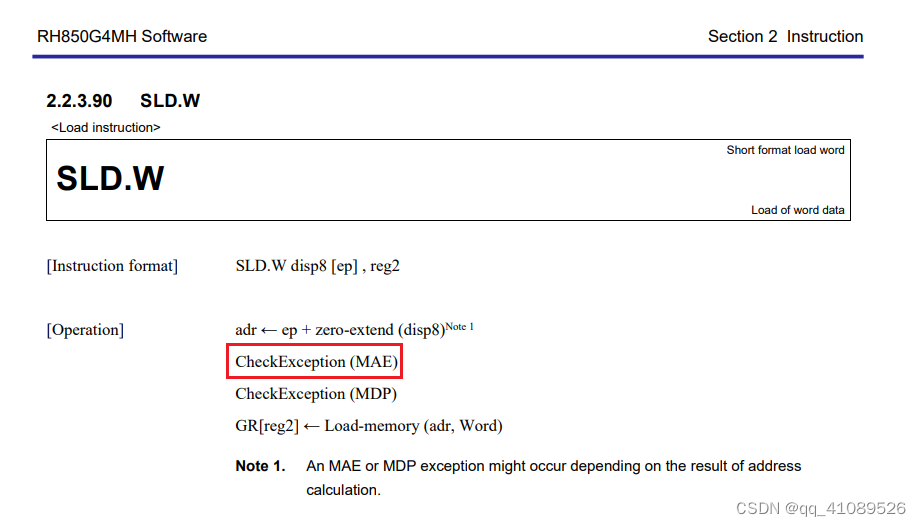

单步调试后发现最先出现的错误是0xC0，也就是MAE，但是全速运行后再停住则成了SYSERR，因此之前越过了实际错误。

由此问题找到，就是获取总线基址时赋值语句没生效，从而取值时CheckException (MAE)出错。

开始猜测这个未对齐的地址应该就是全局变量的默认地址，但是看map文件发现是对齐的，因此遗留问题：

1、是哪个地方将该变量地址给修改了？

2、为啥获取基址时的赋值语句无效？

是因为在获取基址之前全局变量地址改变到未对齐状态，所以赋不上吗？

应该不是，否则在获取基址时的st.w就会MAE；

由于着急发版本，未详细调查该问题，通过给全局变量初始化基址后切面成功。

后续有时间详细调试下补充上来。
