CAD简单制作风向（风速）玫瑰图

背景：

风向玫瑰图（简称风玫瑰图）也叫风向频率玫瑰图，它是根据某一地区多年平均统计的各个风向的百分数值，并按一定比例绘制，一般多用8个或16个罗盘方位表示，由于形状酷似玫瑰花朵而得名。

玫瑰图上所表示风的吹向，是指从外部吹向地区中心的方向，各方向上按统计数值画出的线段，表示此方向风频率的大小，线段越长表示该风向出现的次数越多。将各个方向上表示风频的线段按风速数值百分比绘制成不同颜色的分线段，即表示出各风向的平均风速，此类统计图称为风频风速玫瑰图。

arcgis也可以做，但是想尝试下CAD做，所以有了此篇教程。

前期准备

（1）、安装中望CAD

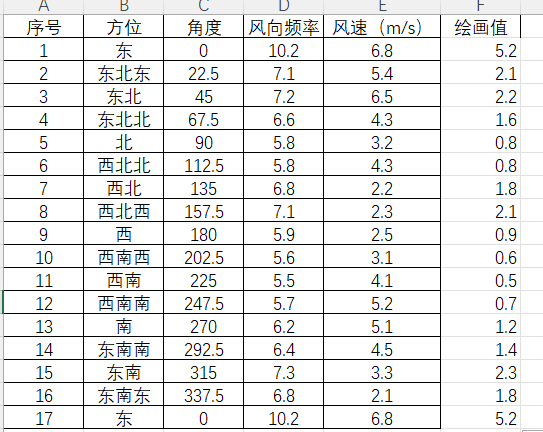

（2）、16个方向的风向频率的数据，本次以下图数据为例，为了更好凸现各个方向值的变化，这里将风向频率值减去最小（采用一种归一化的思想）值5得到我们的绘画值，及下面提到长度，

制作风向玫瑰图

（1）打开CAD&
