ADS1.2开发环境创建与简要介绍

1. ADS1.2下建立工程

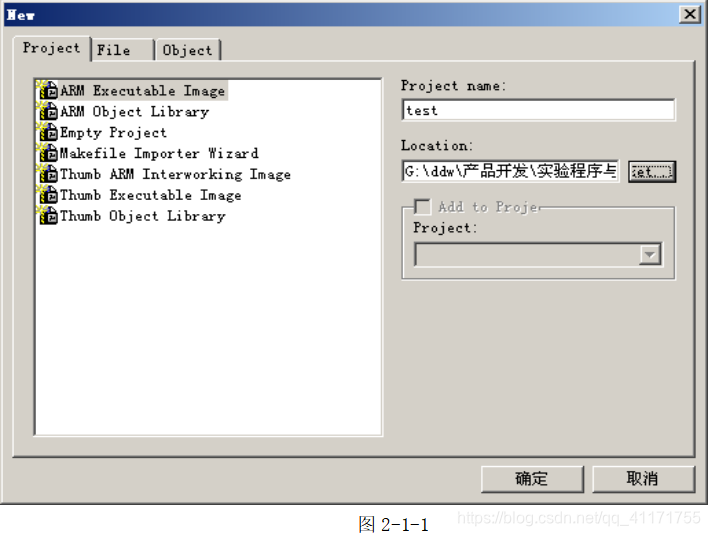

1.运行ADS1.2集成开发环境（CodeWarrior for ARM Developer Suite），点击File|New,在New对话框中，选择Project栏，其中共有7项，ARM Executable Image是ARM的通用模板。选中它即可生成ARM的执行文件。同时，如图2-1-1



还要在，Project name栏中输入项目的名称，以及在Location中输入其存放的位置。按确定保存项目。

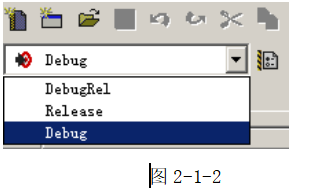

2.在新建的工程中，选择Debug版本，如图2-1-2，使用Edit|Debug Settings菜单对Debug版本进行参数设置。

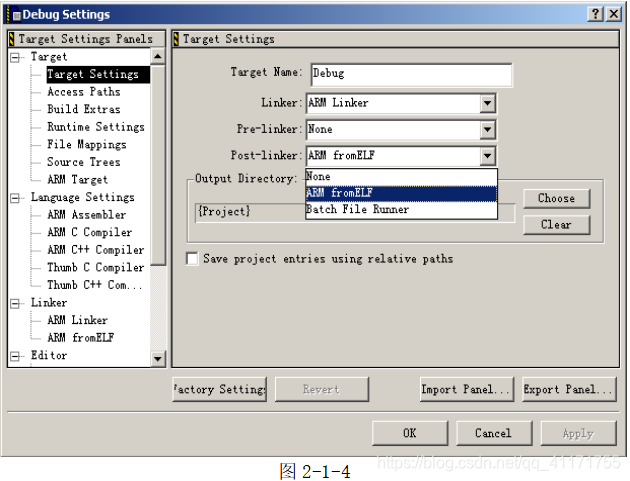

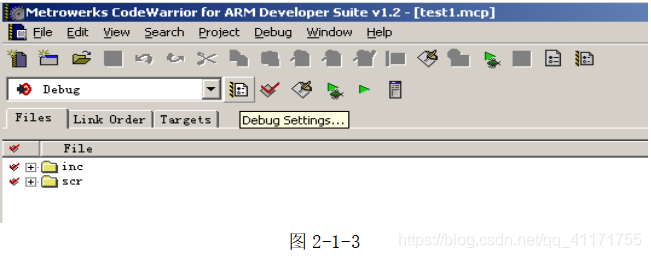

3.在如图2-1-3中，点击Debug Setting 按钮，弹出2-1-4图，选中Target Setting

项，在Post-linker栏中选中ARM fromELF项。按OK确定。这是为生成可执行的代码的初始开关。

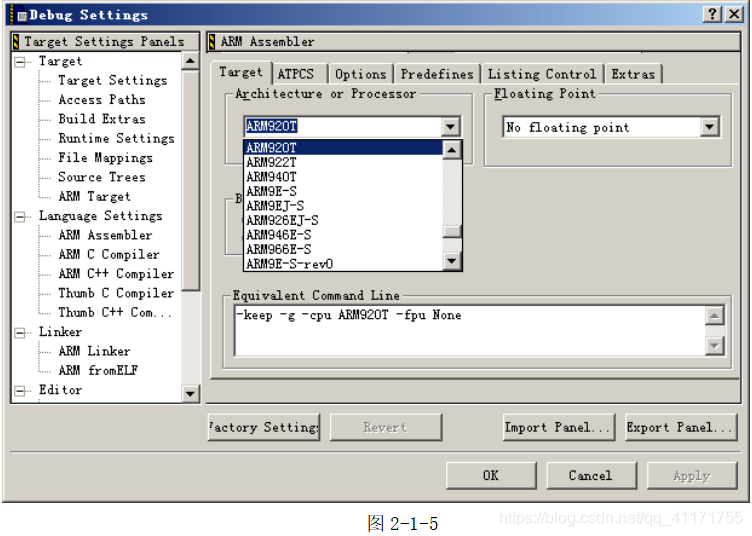

4.  在如图2-1-5中，点击ARM  Assembler ，在Architecture or Processer

 栏中选ARM920T。这是要编译的CPU核。

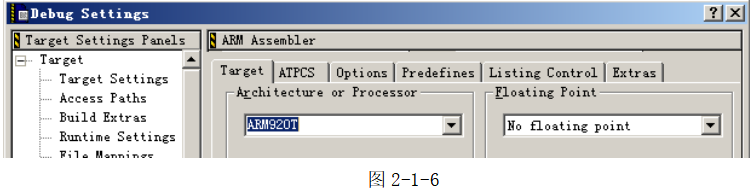

5.在如图2-1-6中，点击ARM  C Compliler ，在Architecture or Processer栏中选ARM920T。这是要编译的CPU核。

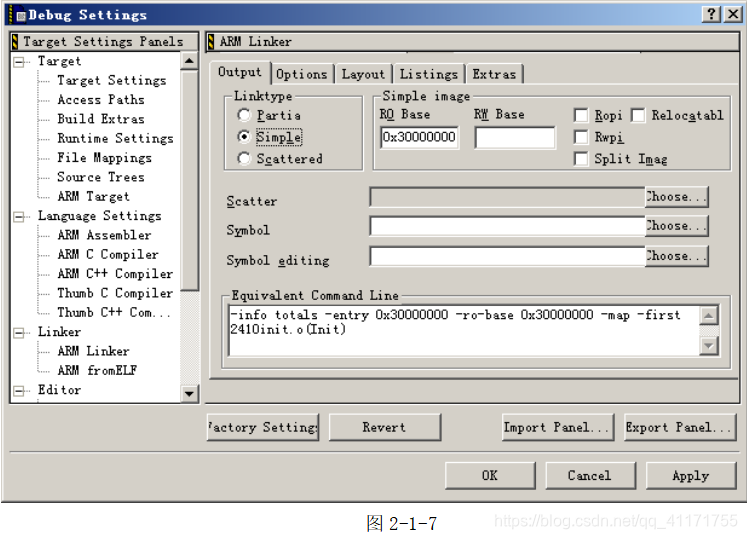

6. 在如图2-1-7中，点击ARM  linker ，在outpur栏中设定程序的代码段地址，以及数据使用的地址。图中的RO Base栏中填写程序代码存放的起始地址，RW Base栏中填写程序数据存放的起始地址。该地址是属于SDRAM的地址。

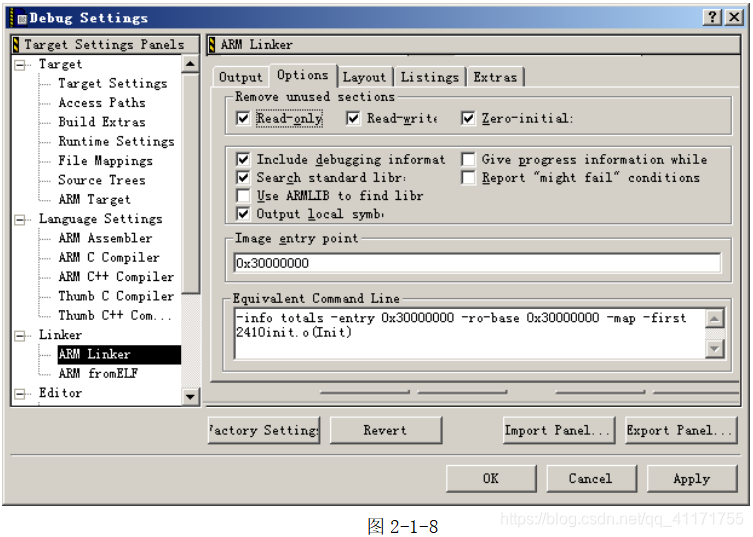

在options栏中，如图2-1-8，Image entry point要填写程序代码的入口地址，其他保持不变，如果是在SDRAM中运行，则可在0x30000000—0x33ffffff中选值，这是64M SDRAM的地址，但是这里用的是起始地址，所以必须把你的程序空间给留出来，并且还要留出足够的程序使用的数据空间，而且还必须是4字节对齐的地址（ARM状态）。通常入口点Image entry point 为0x30000000,ro_base也为0x30000000。

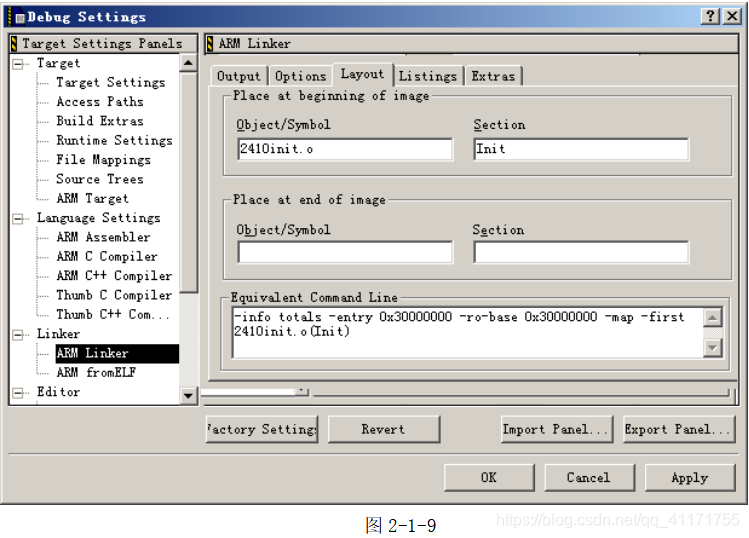

在Layout栏中，如图2-1-9，在Place at beginning of image框内，需要填写项目的入口程序的目标文件名，如，整个工程项目的入口程序是2410init.s，那么应在Object/Symbol处填写其目标文件名2410init.o，在Section处填写程序入口的起始段标号。它的作用是通知编译器，整个项目的开始运行，是从该段开始的。

7. 在如图2-1-10中，即在Debug Setting对话框中点击左栏的ARM  fromELF项，在Output file name栏中设置输出文件名*.bin，前缀名可以自己取，在Output format 栏中选择Plain binary,这是设置要下载到flash中的二进制文件。图2-1-10中使用的是test.bin.

8. 到此，在ADS1.2中的基本设置已经完成，可以将该新建的空的项目文件作为模板保存起来。首先，要将该项目工程文件改一个合适的名字，如S3C2410 ARM.mcp等，然后，在ADS1.2软件安装的目录下的Stationary 目录下新建一个合适的模板目录名，如，S3C2410 ARM Executable Image,再将刚刚设置完的S3c2410 ARM.mcp项目文件存放到该目录下即可。这样，就能在图2-1-10中看到该模板。

9.新建项目工程后，就可以执行菜单Project|Add Files把和工程所有相关的文件加入，ADS1.2不能自动进行文件分类，用户必须通过Project|Create Group来创建文件夹，然后把加入的文件选中，移入文件夹。或者鼠标放在文件填加区，右键点击，即出！如图2-1-11

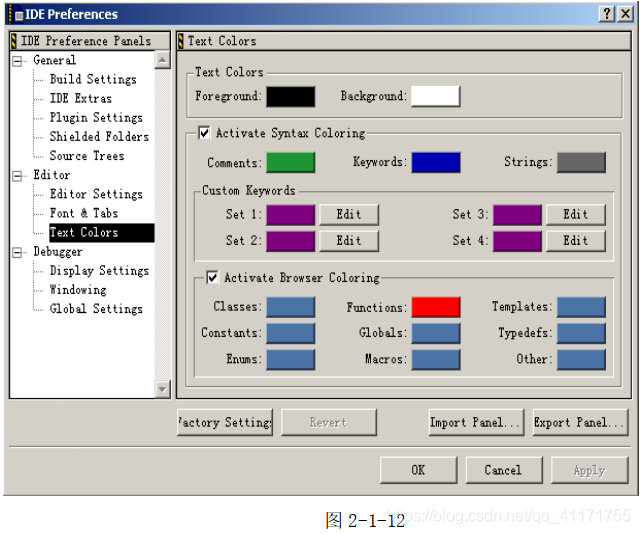

先选Add Files，加入文件，再选Create Group，创建文件夹，然后把文件移入文件夹内。读者可根据自己习惯，更改Edit|Preference窗口内关于文本编辑的颜色、字体大小，形状，变量、函数的颜色等等设置。如图2-1-12。

2. ADS1.2下仿真、调试

    在ADS1.2下进行仿真调试，首先需要一根仿真调试电缆。其驱动程序的安装和使用在光盘中的\实验软件\ARM9_RDI中，里面有相关的文档。在连上调试电

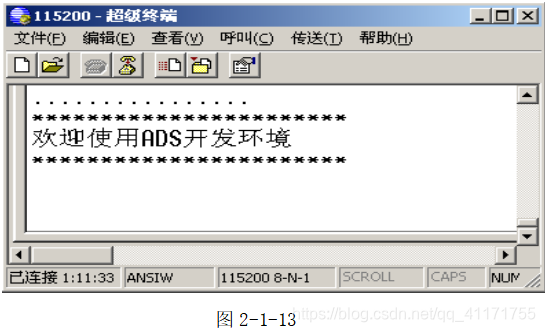

缆后，用直连线串口线将CPU板上的串口和PC机的口相连，打开超级终端，配置串口的属性（如COM1），配置波特率为115200，校验位无，数据位为8，停止位为1，数据控制流为无；检查连接是否可靠，可靠后，接入电源线，系统上电，同时按住“空格”键，进入VIVI状态。打开调试软件AXD Debugger。点击File|load image 加载文件ADS.axf(\实验程序\HARDWARE\ADS\实验一\ADS\ADS_data目录下)；点击全速运行，出现图2-1-13的界面：
