3DLC系列之：C/L 网格面板

C/L，Color/Lightness，即，颜色/亮度。

相对于 A/B 网格，C/L 网格在颜色的亮度控制上更加灵活。

比如，控制同一色相的亮度来改变颜色对比度。或者，让不同亮度的色相产生偏移等等。

注意：

调整某个颜色的饱和度时，其相邻色会受一定的影响。

◆  ◆  ◆

工作原理分析

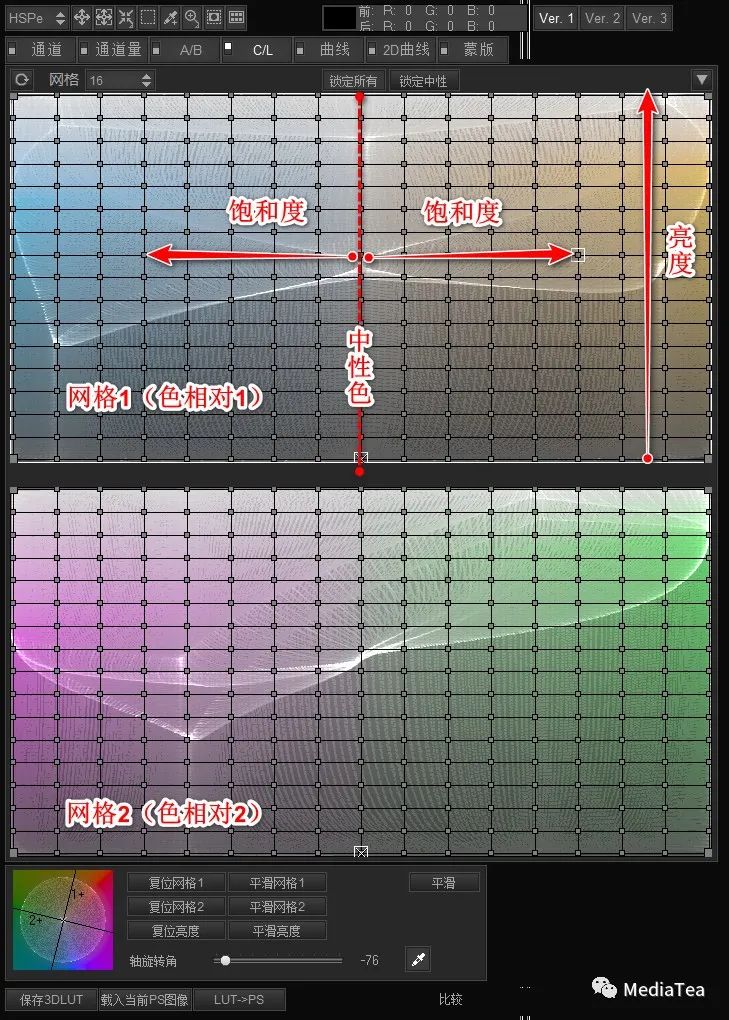

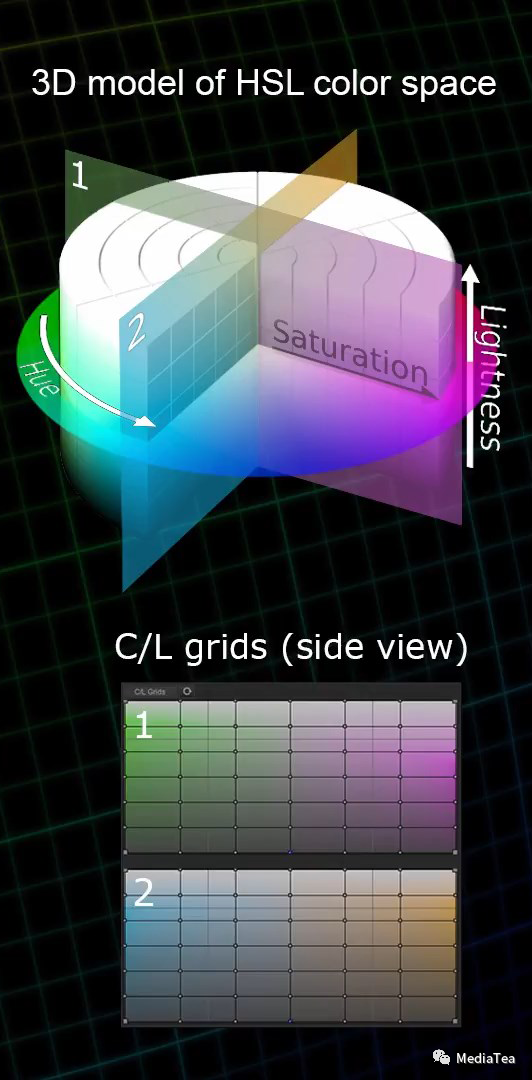

C/L 网格实质上是对 HSL 色彩空间圆柱体垂直切分的两个 90° 交叉的纵向平面。

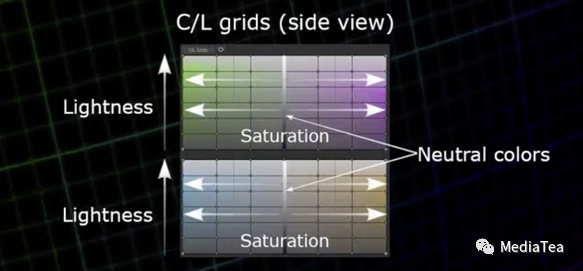

中心线是饱和度为 0 的中性色。

中心线左右侧分别对应两个色相。可通过下方的“轴旋转角”滑块来改变色相对。

向左或向右远离中心线表示增加对应颜色的饱和度。

从下往上表示增加对应颜色的亮度。

◆  ◆  ◆

操作基础

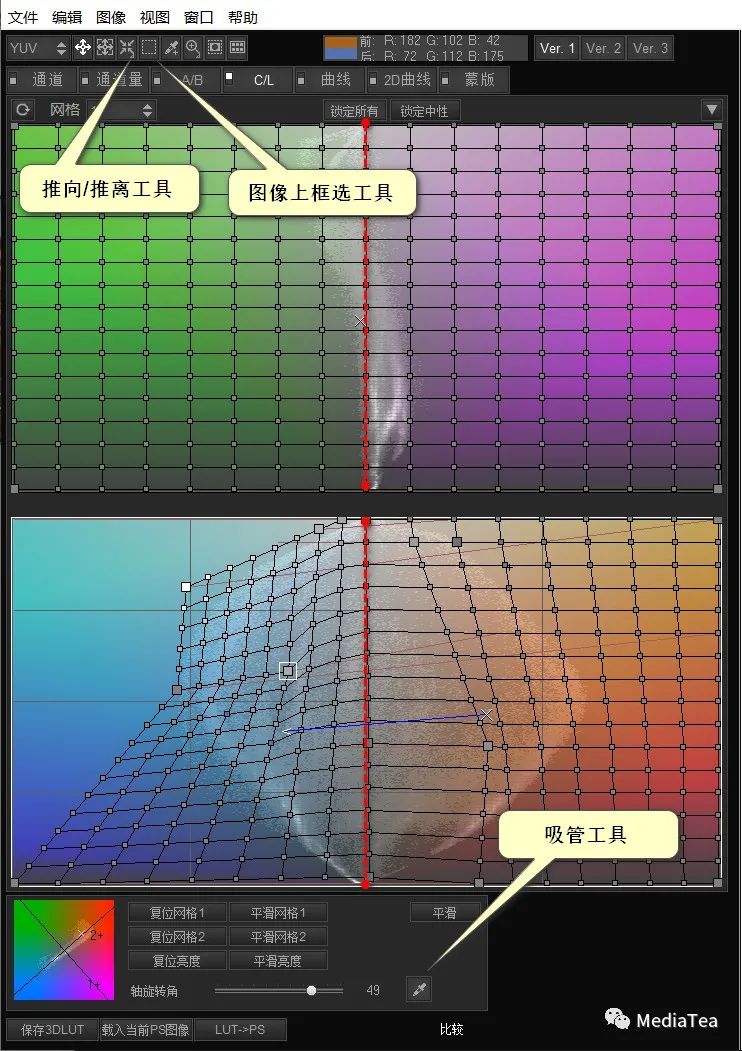

有关节点的操作与 A/B 网格一致，包括快捷键，以及工具栏上的单点移动、四点移动、推向工具、推离工具、图像上框选工具等。

一般来说，先用吸管工具在图像上点击，以确定要调整的色相，然后锁定不想改变的节点，再拖动节点以改变饱和度、亮度，或者改变色相。

• 确定颜色

使用 C/L 网格面板下方的“吸管工具”在图像上点击，该颜色将被反映到下方网格（网格2）上。

还可使用工具栏上的“图像上框选工具”。

• 改变亮度

上下移动节点，可改变某一色相的亮度。

提升亮度对比度

上下分开节点，用于强化同一色相的对比度。

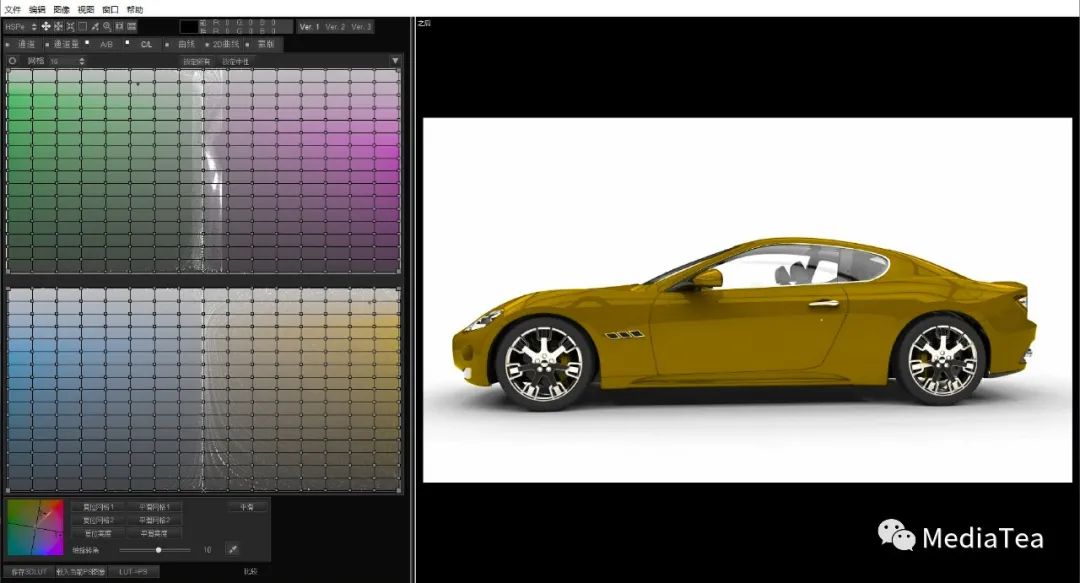

比如可以让较亮的黄色更亮，而让较暗的黄色更暗。如下图所示。

还可使用工具栏上的“推离工具”。

可提升网格精度以获得更精准的效果。

降低亮度对比度

上下靠拢节点，用于弱化同一色相的对比度，或者使用“推向工具”。

建议先“锁定中性”，然后使用“推向工具”在图像或网格上多次点击。

复位亮度

点击下方的复位亮度按钮，可复位亮度的调节。

• 改变饱和度

左右移动节点，可改变某一色相的饱和度。

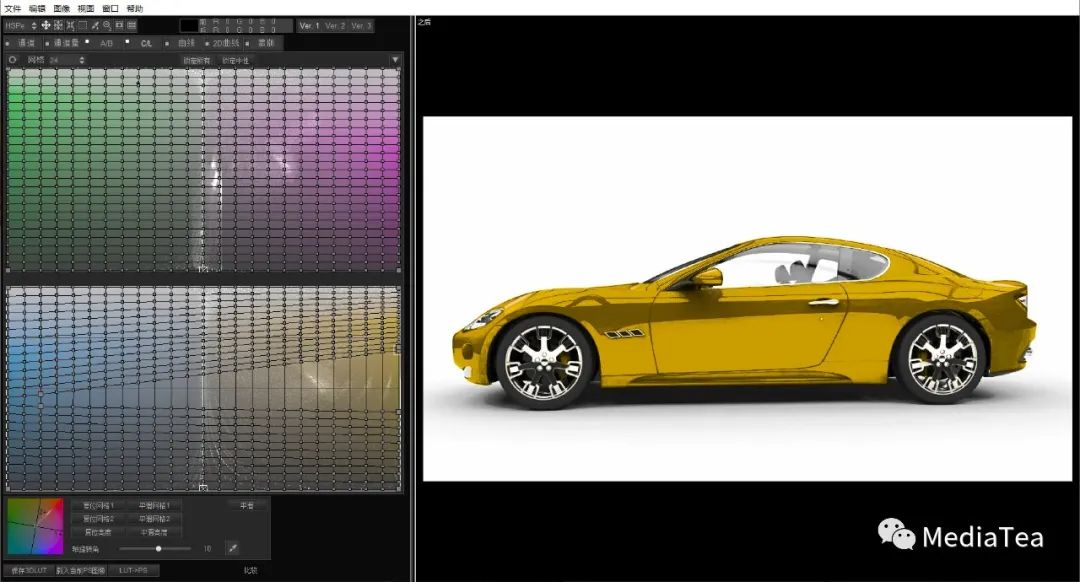

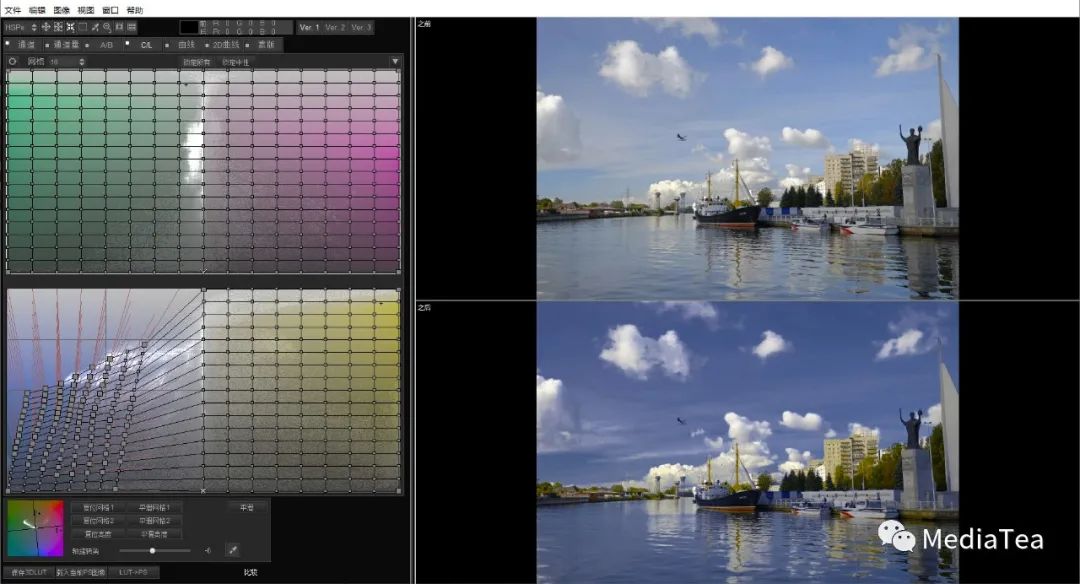

下图中，除了压暗了天空的蓝色，也增加了低饱和度蓝色的饱和度。

增加饱和度

向左或向右分开，即远离中心线，用于增加某一色相的饱和度。

降低饱和度

向中心线聚拢，用于降低某一色相的饱和度。

复位饱和度

点击下方的复位网格1或复位网格2按钮，可复位饱和度的调节。

• 改变色相

加按 Shift 键在节点或节点组上上下拖动鼠标，即可改变色相。

提示：

在 A/B 网格中按住 Shift 键是改变亮度。

复位色相

按住 Shift 键再按鼠标右键，可复位色相的调节。

可以分别改变不同亮度的色相，因此能实现 A/B 网格中的双网格功能。

将节点拖到过中心线到另一边，即可将颜色改变成它的互补色。

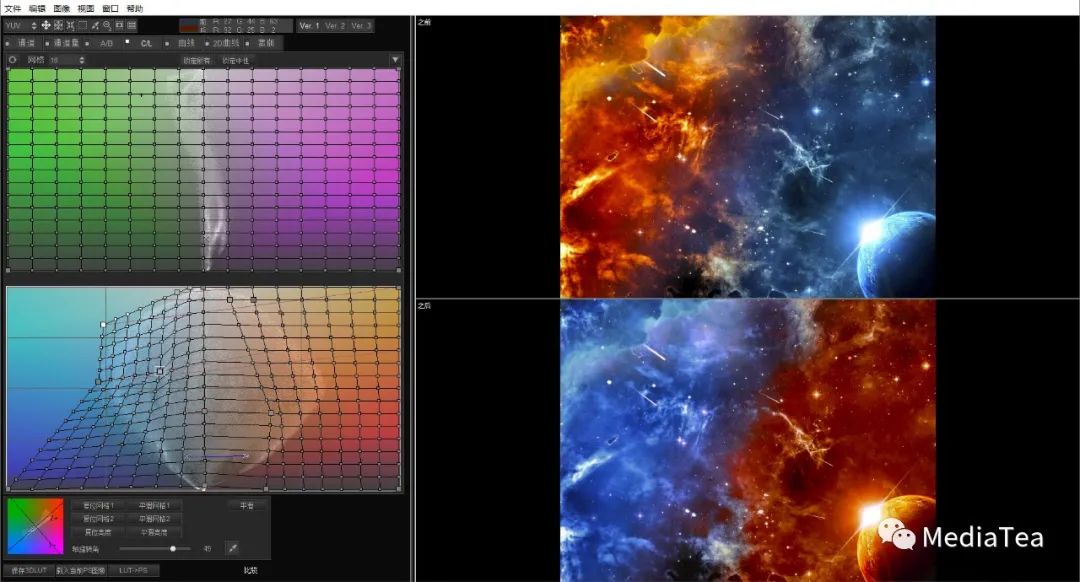

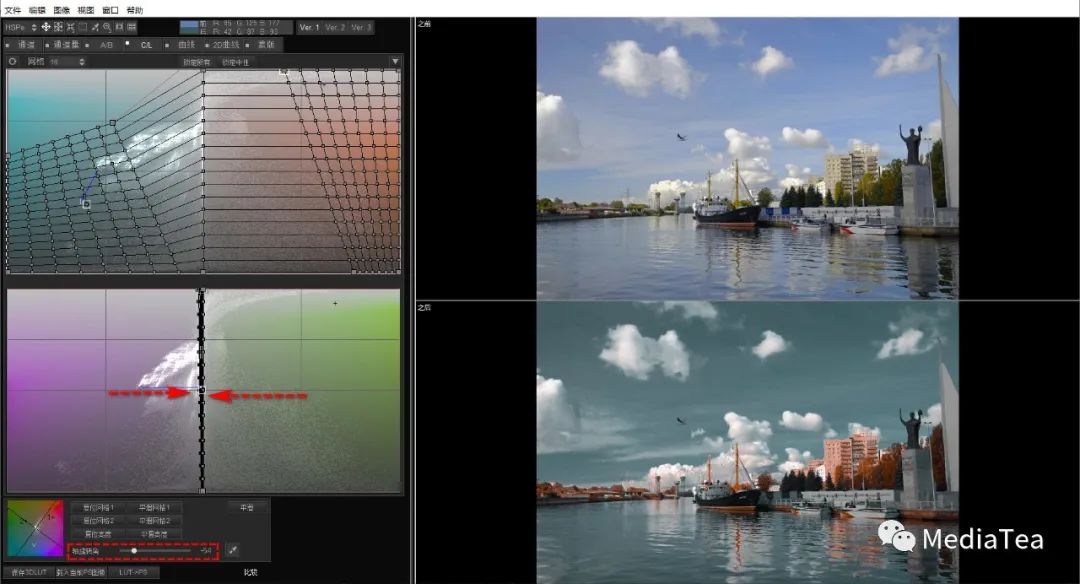

下图是完全交换网格2两边节点，然后通过“轴旋转角”滑块改变色相，并部分调整饱和度、亮度及色相之后的效果。

改变中性色

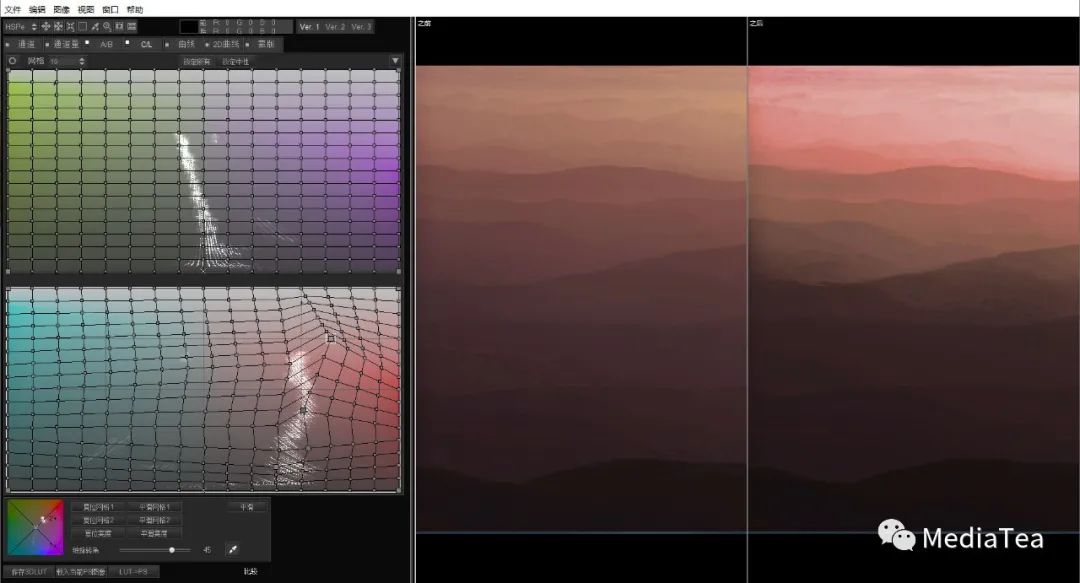

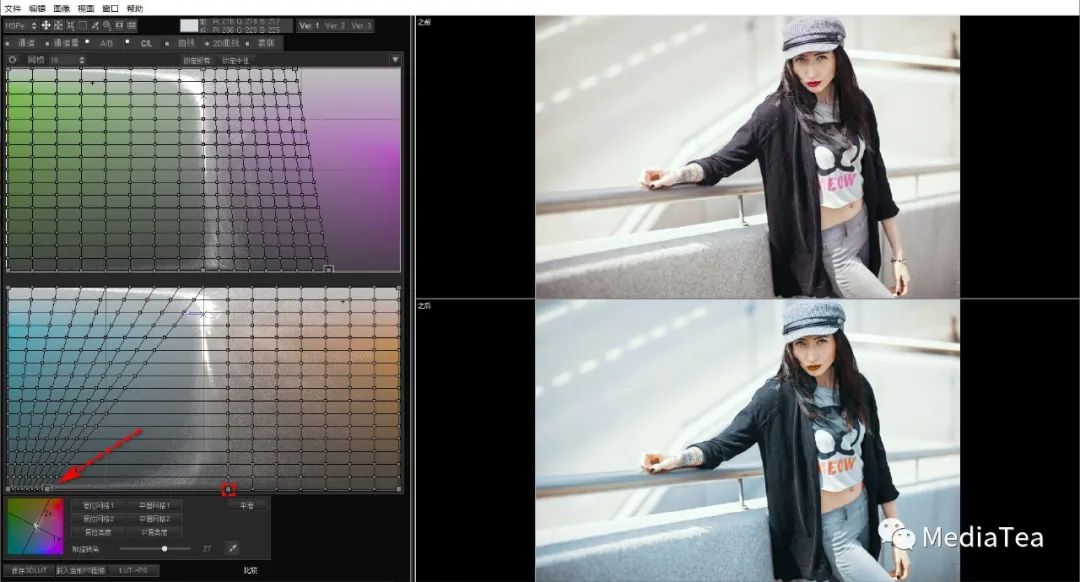

如下图所示，用吸管工具在皮肤上取样后，将网格2的最下方的中性节点往左移动，在网格1适当降低红色饱和度，就可以快速得到橙青色调效果。

在色彩调和上的应用

将网格2的两种颜色都置于中心线上，然后拖动“轴旋转角”滑块，以获得适合的色相对。有必要的话可在网格1上改变它们的亮度或饱和度。

◆  ◆  ◆

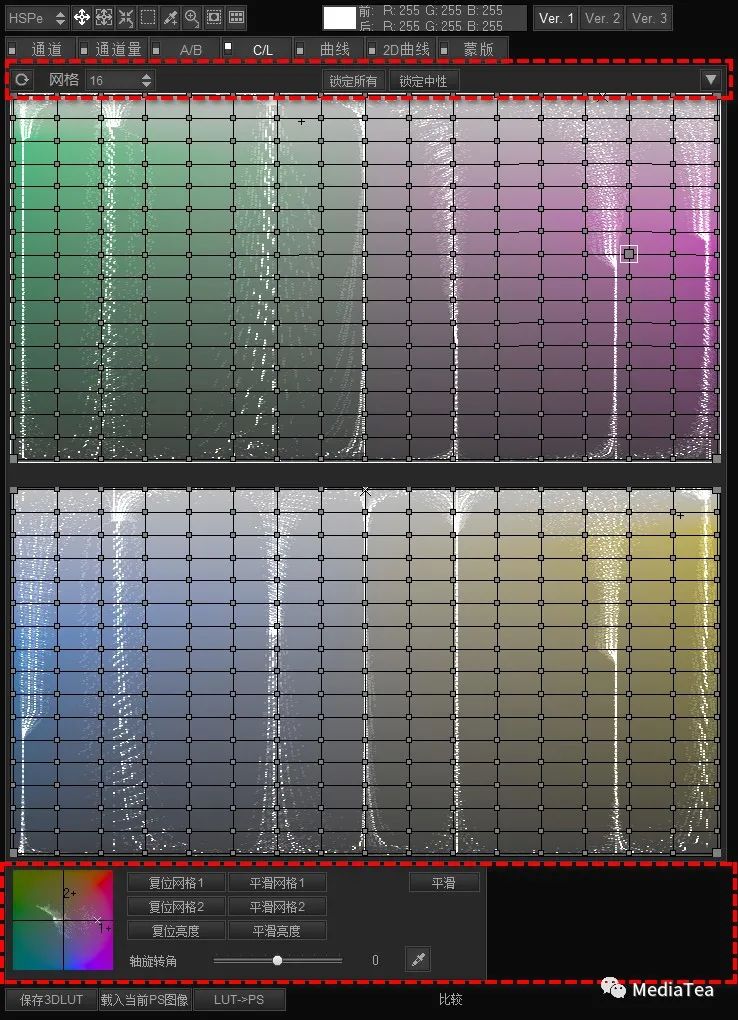

按钮及滑块说明

重置

Reset

网格精度

Gird Size

锁定所有

Pin All

锁定网格上的所有节点，被锁定的节点并不跟随相邻节点的运动，但每个节点可以被单独地移动。

锁定中性

Pin Neutral

锁定中心线垂直轴上的点。即，锁定中性色。

复位网格1

Reset Grid 1

复位网格1的饱和度（水平）调整，亮度（垂直）调整不变。

平滑网格1

Smooth Grid 1

平滑网格1的饱和度（水平）调整，亮度（垂直）调整不变。

按住 Ctrl 键点击可防止中心线被平滑。

复位网格2

Reset Grid 2

平滑网格2

Smooth Grid 2

复位亮度

Reset Luma

不复位饱和度，仅复位亮度。

平滑亮度

Smooth Luma

平滑网格1和网格2的亮度（垂直）调整，饱和度（水平）调整不变。

按住 Ctrl 键点击可防止中心线被平滑。

平滑

Smooth

平滑全部或选中的网格节点。

按住 Ctrl 键点击可防止中性轴被平滑。

轴旋转角

Axis angle

改变网格所选的色相对。

吸管工具

Eyedropper

选取一种颜色来旋转网格平面，该颜色将被投影到网格2上。

◆  ◆  ◆

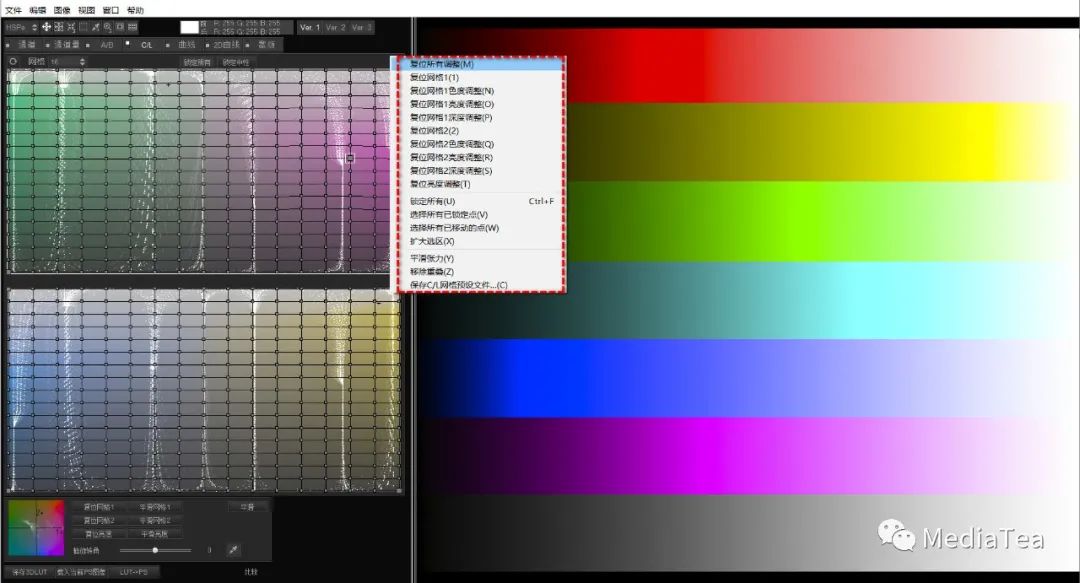

附：C/L 面板控制菜单（中英对照）

复位所有调整

Reset all

复位网格1

Reset Grid 1

复位网格1色度调整

Reset Grid 1 Chroma

复位网格1亮度调整

Reset Grid 1 Luma

复位网格1深度调整

Reset Grid 1 Depth changes

复位网格2

Reset Grid 2

复位网格2色度调整

Reset Grid 2 Chroma

复位网格2亮度调整

Reset Grid 2 Luma

复位网格2深度调整

Reset Grid 2 Depth changes

复位亮度调整

Reset Luma changes

锁定所有

Pin All Ctrl + F

选择所有已锁定点

Select all pinned dots

选择所有已移动的点

Select all moved dots

扩大选区

Expand selection

平滑张力

Smooth tension

移除重叠

Remove overlappings

保存C/L网络预设文件

Save C/L preset to file…
