Ae：多种坐标系

Ae 中有几种常见的坐标系，比如，合成坐标系、（非矢量）图层坐标系及矢量图层坐标系等等，常用于决定“锚点”属性和“位置”属性的值，以及效果控件中与“点”位置相关的属性值。

• 合成坐标系

合成坐标系的原点固定在合成的左上角，在二维空间中总是不变。

合成大小：3840 x 2160

纯色图层大小：1920 x 1080

图层的位置属性值是基于合成坐标系的，对应的是图层的锚点在合成坐标系中的坐标值。

当位置属性值为（0，0），此时图层锚点一定在合成的左上角。

如果图层的原始尺寸小于合成，当锚点属性与位置属性有相同值时，图层的左上角将对齐合成的左上角。

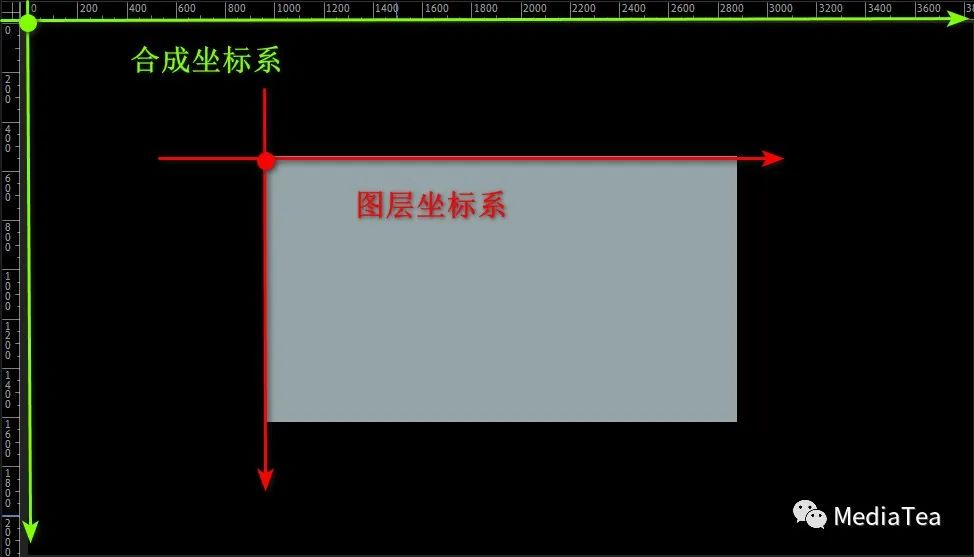

• （非矢量）图层的坐标系

（非矢量）图层坐标系的原点固定在图层的左上角，但会随着图层的移动而一起移动。

图层的锚点属性值是基于图层坐标系的。

当更改锚点属性的值（不是直接移动锚点）时，会基于图层坐标系相对移动图层内容，从而保证锚点在合成坐标系的“位置”不变。

一般情况下，锚点默认位于图层内容的中心，其值一定不会是（0，0）。

提示：

1、预合成图层也是（非矢量）图层，其锚点默认位于预合成图层的中心。

2、空对象的锚点默认在左上角。

当锚点的值为（0，0）时，表示它处于图层坐标系的原点上。

使用“向后平移（锚点）工具”移动锚点时，由于它在两个坐标系中的“位置 ”都有变化，所以，图层的锚点属性值和位置属性值都被改变。

• 矢量图层的坐标系

形状图层、文本图层等矢量图层所用的坐标系有所不同。

形状图层坐标系

形状图层坐标系的原点默认在合成的中心。

可将形状图层理解为一个无形的容器，形状图层坐标系固定在这个容器上，因此，与（非矢量）图层坐标系一样，当形状图层发生移动时，形状图层坐标系也会一起移动。

提示：

一般来说，形状组件的上级“容器”是形状图层，形状图层的上级“容器”是合成或是预合成。

形状图层的锚点属性值是基于形状图层坐标系的。

同样，当更改锚点属性的值（不是直接移动锚点）时，会基于形状图层坐标系相对移动图层，从而保证锚点在其上级“容器”坐标系的“位置”不变。

形状图层的位置属性，是锚点在其上级“容器”（一般是合成）坐标系中的坐标值。

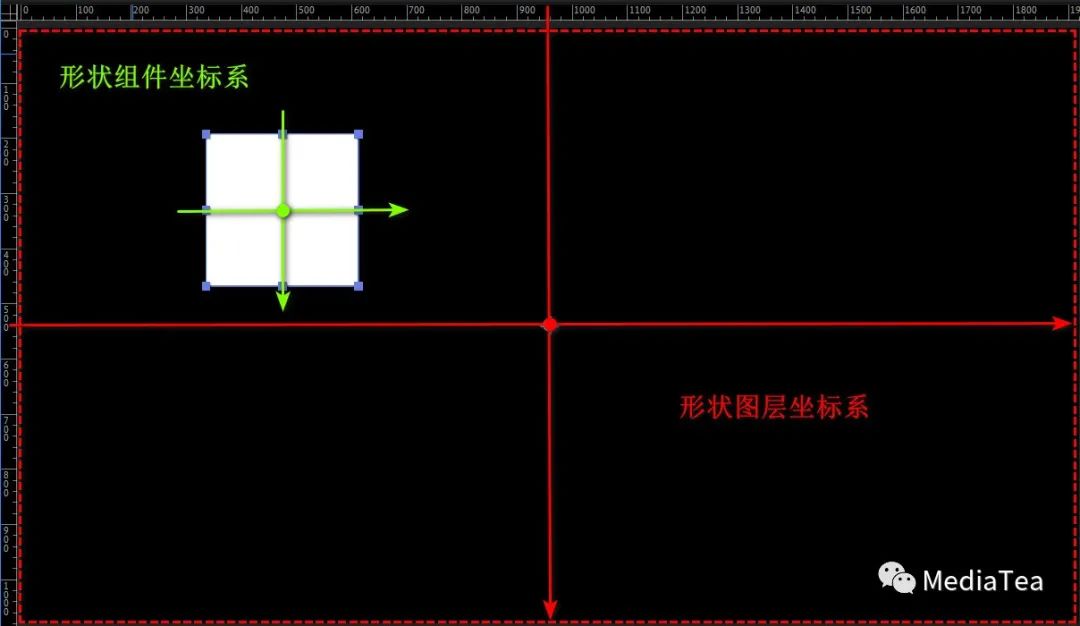

形状组件坐标系

形状组件坐标系的原点默认在组件内容的中心。

形状组件的锚点属性的坐标值是基于形状组件坐标系的。

形状组件的位置属性，是锚点在形状图层坐标系的坐标值。

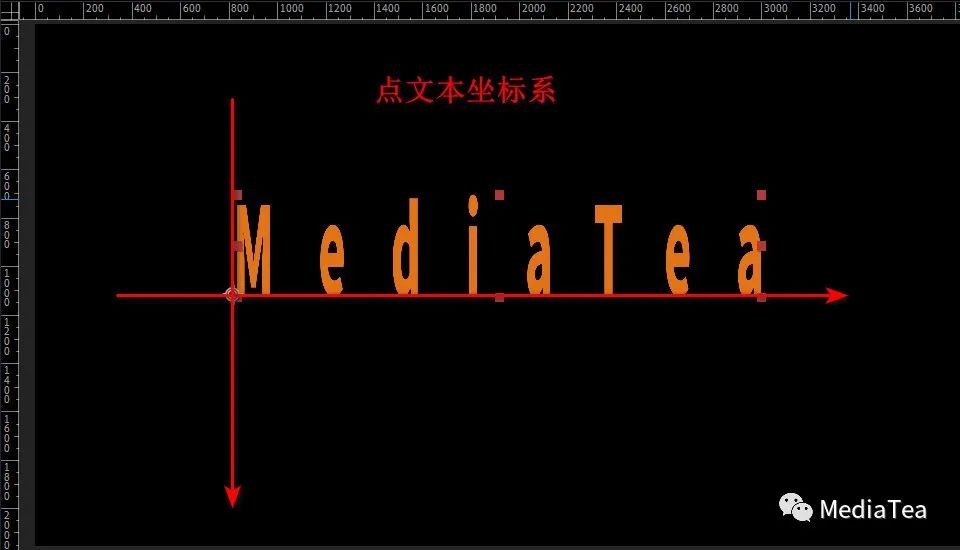

点文本坐标系

点文本坐标系的原点默认在文本的左下角。

提示：

点文本坐标系的原点的位置与段落面板的对齐方式有关。

默认“左对齐文本”，原点在左侧。“右对齐文本”时，原点在右侧。“居中对齐文本”时，原点在下边的中间。

点文本图层的锚点属性的坐标值是基于点文本坐标系的。

点文本图层的位置属性，是锚点在其上级“容器”（一般是合成）坐标系中的坐标值。

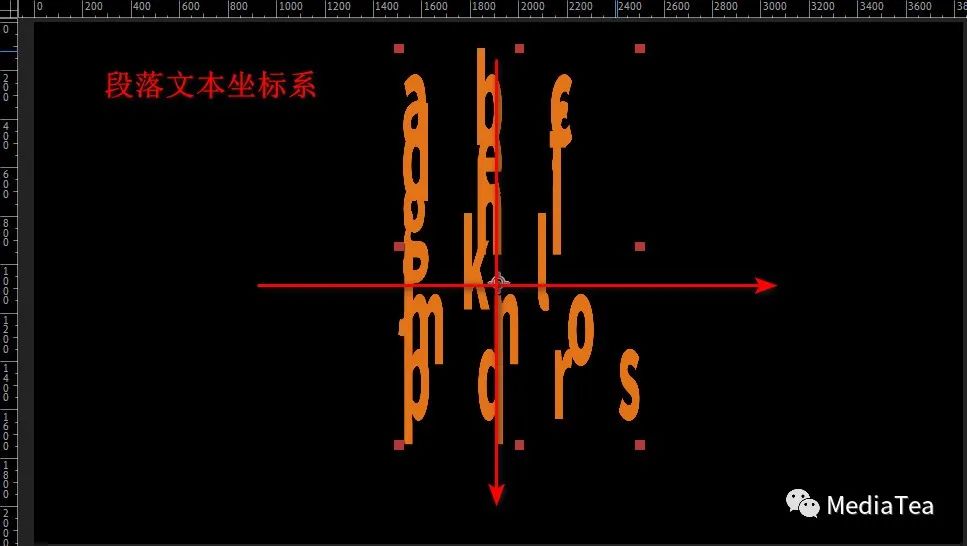

段落文本坐标系

段落文本坐标系的原点默认在所绘制的文本框的中心。

段落文本的锚点属性的坐标值是基于段落文本坐标系的。

段落文本的位置属性，是锚点在其上级“容器”（一般是合成）坐标系中的坐标值。

小结

Brief Summary

1、与位置相关的属性值

一般使用上级“容器”的坐标系。

比如，图层的“位置”属性，使用合成坐标系。

形状组件的“位置”属性，使用形状图层坐标系。

应用在图层上的效果中的与“点”位置相关的属性，使用的是图层坐标系。

2、锚点属性值

一般使用自身的坐标系。

比如，图层的“锚点”属性，使用图层坐标系。

形状组件的“锚点”属性，使用形状组件坐标系。
