Ae 入门系列之六：使用 3D 功能

在 Ae 中可以将图层设置为 3D 图层从而创建三维合成，可以建立动态的摄像机和灯光，从任何角度对观看或投射 3D 图层。同时，支持导入带有 3D 信息的文件作为素材。

◆  ◆  ◆

二维与三维

• 二维

在一个平面上的内容就是二维，只有左右、上下两个方向，没有前后。即，只有面积，没有体积。

• 三维

三维是指在平面二维系中加入了一个纵向向量构成的空间体系。

C4D 中的真三维

◆  ◆  ◆

Ae 的三维空间特点

Ae 技术是基于图层的，所以可以将每个图层理解为一个面片，即由 X 、Y 轴组成的一个平面。

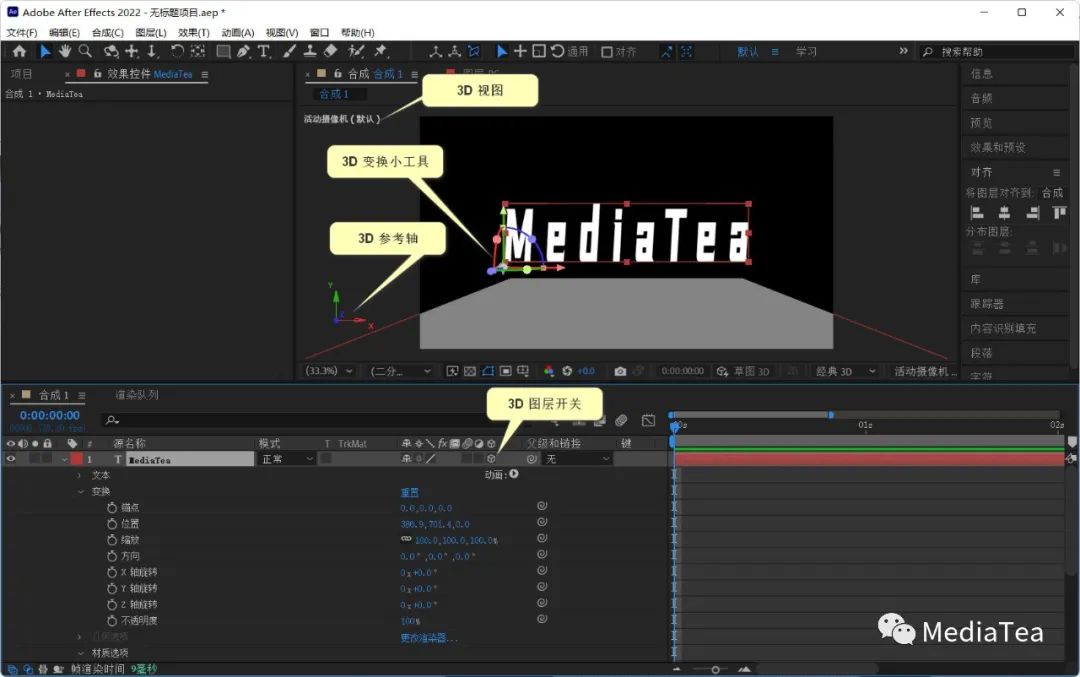

开启图层的 3D 开关后，就会多出一个 Z 轴。坐标系由二维变成三维。

除不透明度以外，图层的变换属性中都增加了一个与 Z 轴相关的参数，并多出一个方向 Orientation属性。

在 3D 轴上，X 轴（红色）表示水平方向，Y 轴（绿色）表示垂直方向，Z 轴（蓝色）表示纵深方向。

请参阅：

《Ae：3D 变换小工具与轴模式》

在 Ae 中，通过多个面片的组合就可以搭建起有立体感的物体。不过，由于每个面片无厚度，只是多了一个 Z 轴向，所以，Ae 的三维实质上是假三维，也称 2.5 维。

比如，要构建一个立方体，先要在一个平面上创建好用于搭建立方体的六个面片，然后通过旋转相应面片，拼搭出立方体。

◆  ◆  ◆

使用摄像机

合成中有了 3D 图层之后，Ae 就会使用默认的摄像机 Camera来辅助观察三维合成。

就像在现实世界中一样，在场景之中或周围移动摄像机比移动和旋转场景本身要更容易些。

• 摄像机工具

Camera Tools

默认摄像机通常朝内（Z 轴）正对着合成的中心。可利用摄像机工具来调整摄像机。

请参阅：

《Ae：摄像机工具》

• 摄像机图层

Camera Layer

一般会使用摄像机图层来代替默认摄像机，由此还可创建基于摄像机运动的动画。

Ae菜单：图层/新建/摄像机

Layer/New/Camera

快捷键：Ctrl + Alt + Shift + C

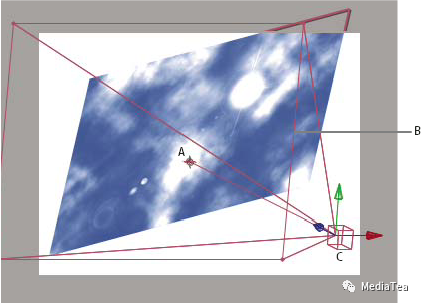

摄像机示例

A. 目标点 B. 3D 图层 C. 摄像机

双击摄像机图层可进入摄像机设置 Camera Settings。也可在时间轴面板上调整摄像机选项 Camera Options。

请参阅：

《Ae：摄像机设置与摄像机选项》

模拟真实的摄像机，Ae 摄像机不仅可改变视场，也可实现景深效果。

• 3D 视图

3D View

通过多种  3D 视图，不仅可以从不同视角观察或调整三维空间中物体的摆放，也可方便地控制摄像机的位置、缩放、焦距等属性。

除了活动摄像机视图、特定摄像机视图及自定义视图以外，其它视图反映的都是合成在 3D 空间中的正交关系。

正交视图

正面、左侧、顶部、背面、右侧和底部等都是正交视图，与摄像机的视场无关，不能使用摄像机工具调整视图。

自定义视图

从几个特殊的角度来观察合成中的各个图层之间的三维空间关系，能够表现透视效果。

可配合摄像机工具快速直观地观察三维图层，但不影响合成的最终结果，即不影响活动摄像机视图。

活动摄像机视图

呈现的是合成的最终显示效果，因此，二维图层仅出现在此视图中。

如果合成中启用了一个或多个摄像机图层，则活动摄像机视图总是代表最上层有效摄像机的视场。

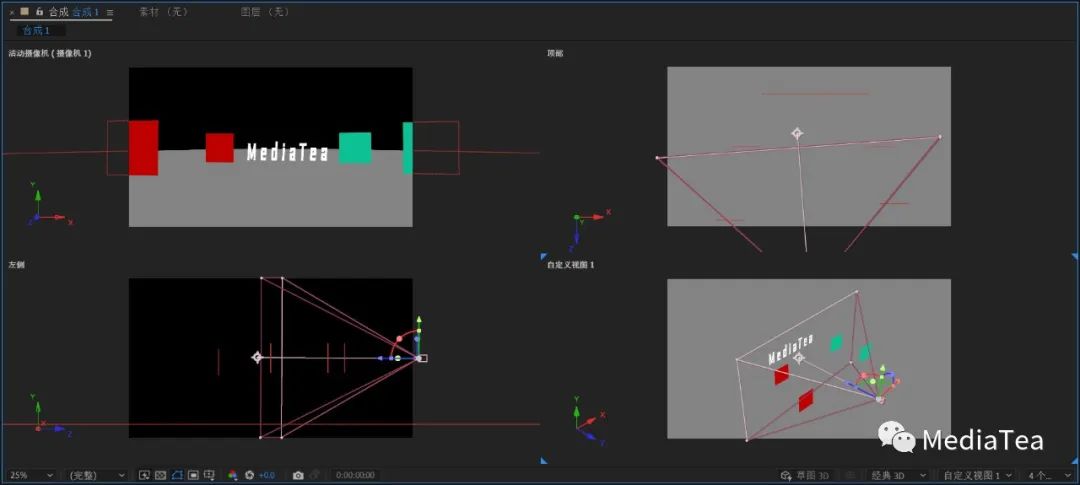

视图布局

如果要综合利用这些视图，请选择并设置合适的视图布局，包括 1 个视图、2 个视图和 4 个视图。

常用的 4 个视图可分别选择：活动摄像机、顶部、正面以及自定义视图 1。

请参阅：

《Ae：3D 视图》

◆  ◆  ◆

使用灯光

灯光 Light是三维合成中可用于照亮 3D 图层并投影的一种元素，类似于光源。

如果没有建立灯光图层，系统会使用默认的“环境光”。

当建立了灯光图层之后，以所建立的灯光来照明。一般可根据实际需要创建一个或多个不同类型的灯光。

Ae菜单：图层/新建/灯光

Layer/New/Light

快捷键：Ctrl + Alt + Shift + L

Ae 有四种类型的灯光，分别是：聚光、点光、平行光以及环境光。

四种灯光类型中，环境光不能使物体产生阴影，平行光产生阴影但没有模糊效果。

平行光以及聚光灯是定向光，变换属性中有目标点，聚光灯还有方向和旋转属性。

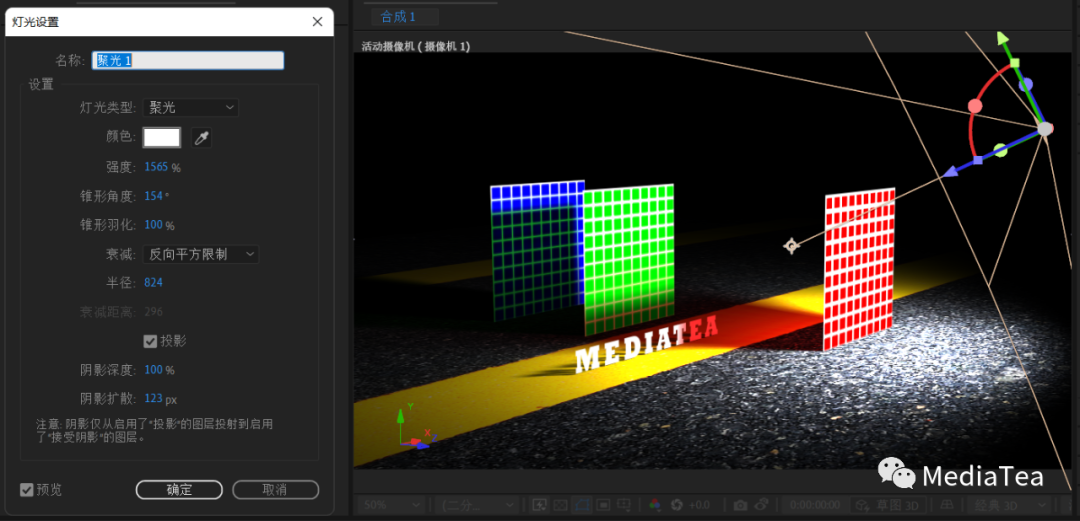

双击灯光图层，可进入灯光设置 Light Settings。也可以在时间轴面板上调整灯光选项 Light Options。

提示：

材质选项 Material Options，是 3D 图层受到光照后与灯光图层互动的一组属性。

请参阅：

《Ae：灯光图层及相关选项》
