3ds Max：标准几何体

三维软件中一般有许多非常复杂的命令，能够完成非常复杂的图形运算，但其实许多绚丽的图形也是由最基本的几何体构成，许多复杂的命令也是基本的运算程序的集合，就像是砖块，构成了复杂的大厦。

任何一个几何体，在三维坐标中，都有长宽高单位，由点成线，再由线成面，面组成体。

所以需要熟练的理解，一个几何体剖析开来，构成它形体的点线面结构是怎样的。

清楚了几何体的结构，就能直观的运用最朴素的建模思路。

同理，在 3ds Max 中，基本的几何图形也有最基本的点线面结构。

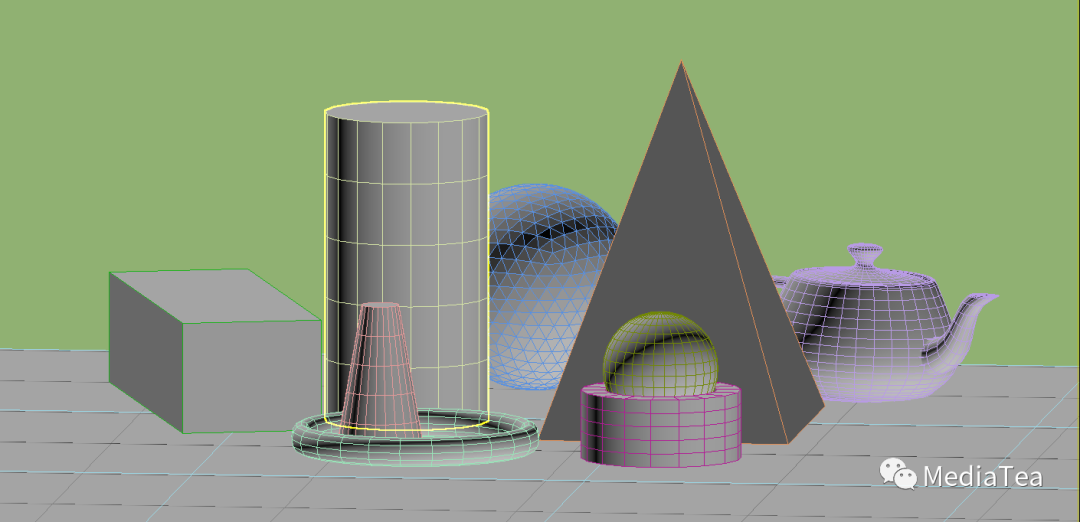

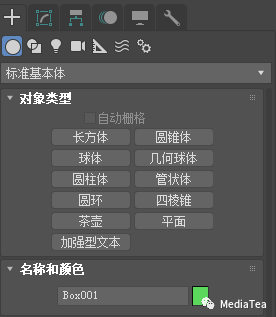

在 3ds Max 中的标准基本体 Standard Primitives就是如下图所示的 11 种几何体。

◆  ◆  ◆

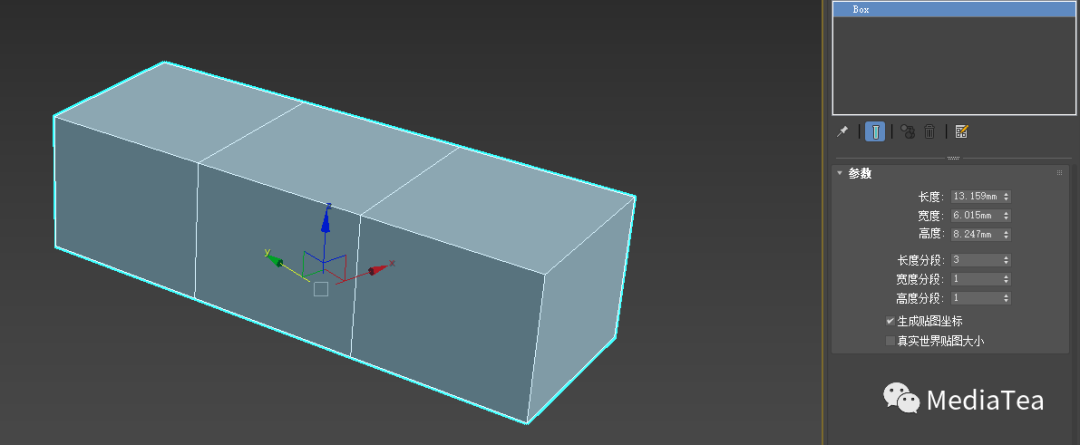

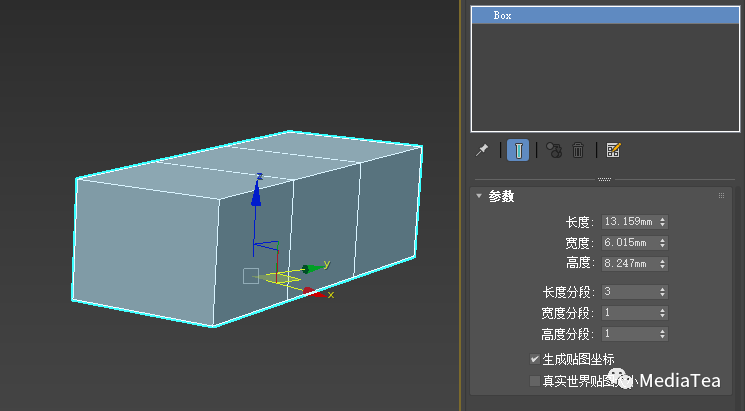

长方体

Box

分段

Segs

将物体在长、宽、高方向上等分成对应数值量。

在面上添加边，在边上连接线，在线上添加点。

◆  ◆  ◆

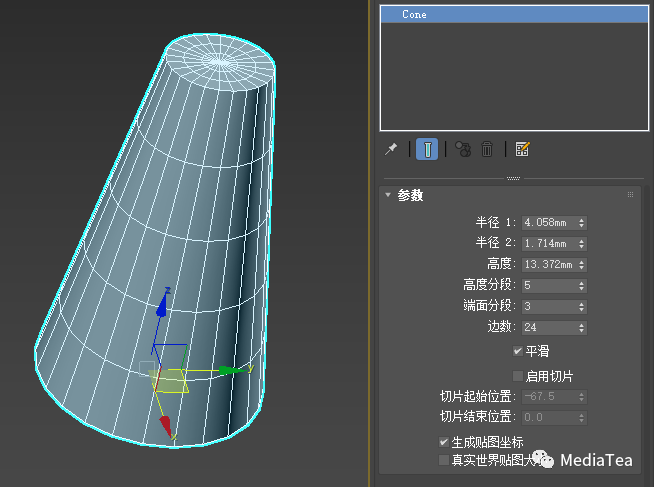

圆锥体

Cone

半径 1

Radius 1

控制锥底半径。

半径 2

Raidus 2

控制锥顶半径。

高度分段

Height Segments

地面到顶面的分段。

端面分段

Cap Segments

圆心到外径的分段。

边数

Sides

锥底至锥顶间的连接边数。

平滑

Smooth

使边数交界过渡更平滑。

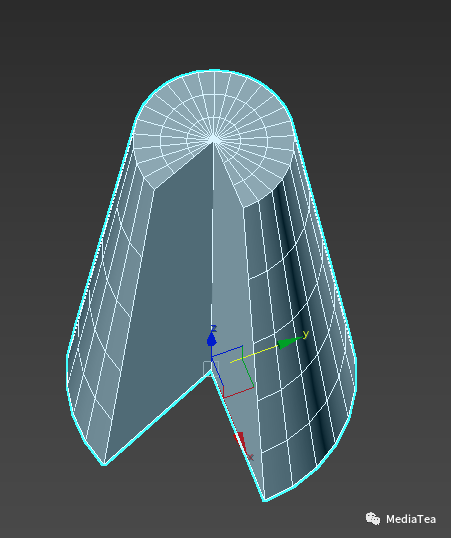

切片

Slice

将圆锥从圆心为轴划分开。

◆  ◆  ◆

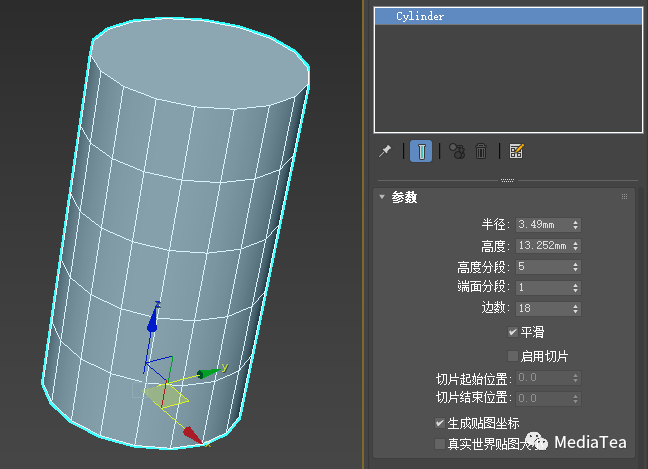

圆柱体

Cylinder

◆  ◆  ◆

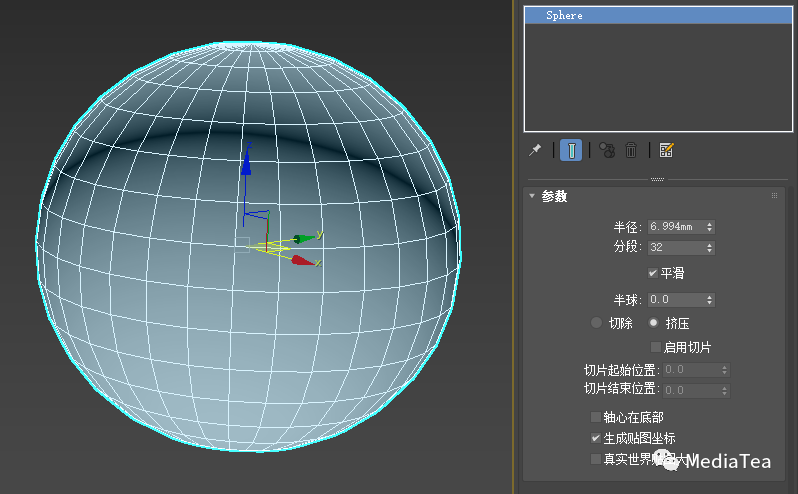

球体

Sphere

半球

Hemisphere

从球底端开始削减，将圆球进行分割。

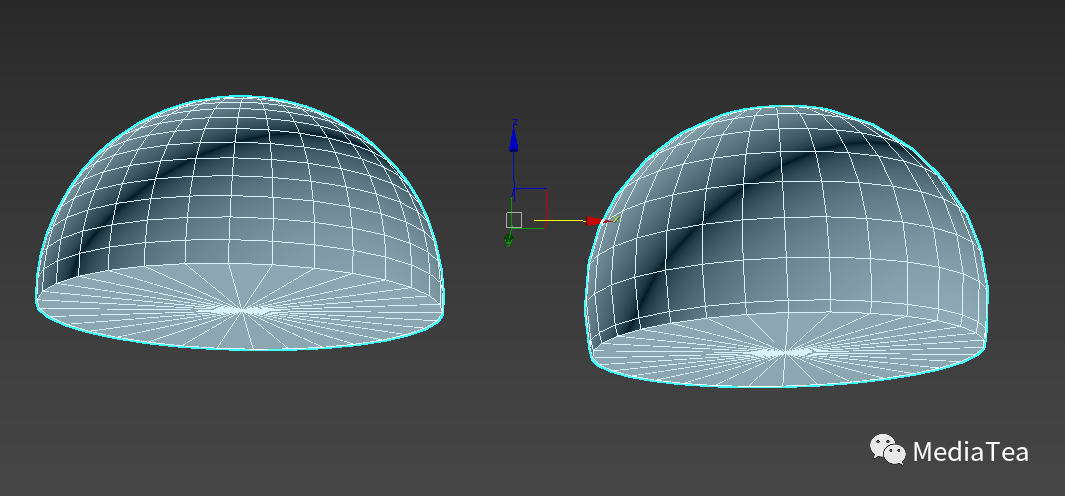

挤压

Squash

按分段等比缩放进行削减。如下图左。

切除

Chop

直接进行削减。如下图右。

◆  ◆  ◆

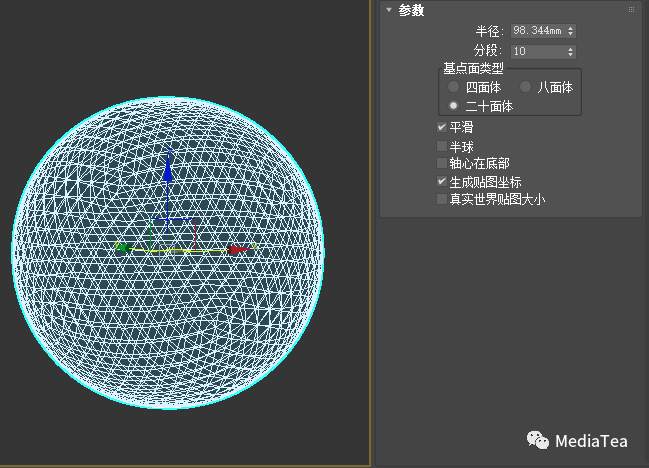

几何球体

Geosphere

分段

Segments

增加基础多变体的面数，数值越大越圆滑平整。

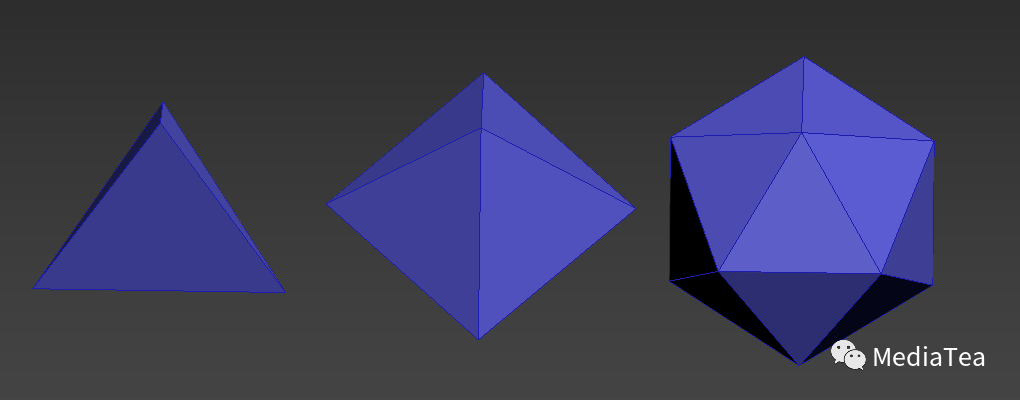

基点面类型

Geodesic Base Type

--四面体

Tebra

基础几何体的面数为四。

--八面体

Octa

基础几何体的面数为八。

--二十面体

Icosa

基础几何体的面数为二十。

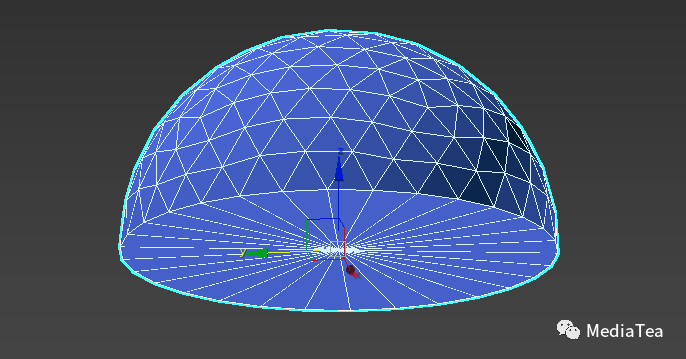

半球

Hemisphere

将几何球体对半划分开。

轴心在底部

Base to Pivot

将轴心移至几何球体底部。

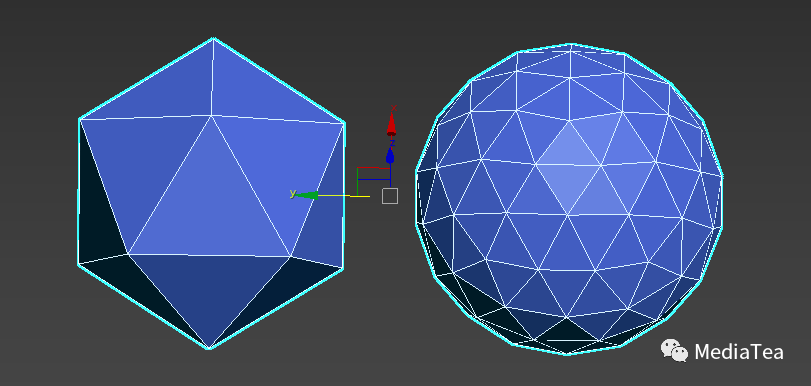

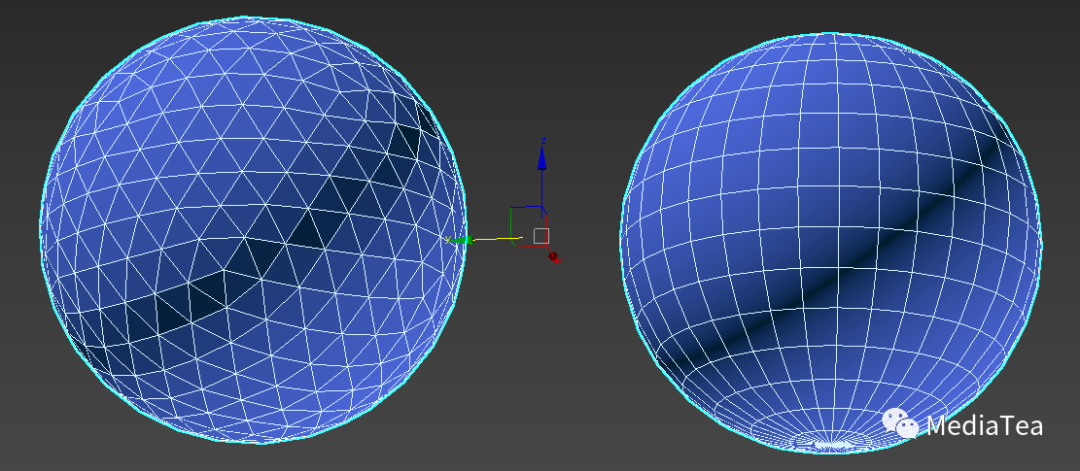

球体＆几何球体的区别

几何球体和球体二者在外观上并无太大差异，但是两者的点线构成却有不同。

球体的线面由经纬线划分构成，线汇集于两端点处，形成的面大小会不一致。

而几何球体由三维的基础多边体构成，通过平均切分各个面，增加其面数来加大几何体的圆滑度。类似于足球，由多个大小相等的多边形组成。

划分几何球体的基础面是三角形，而圆球的基础面是三边形和四边形。

◆  ◆  ◆

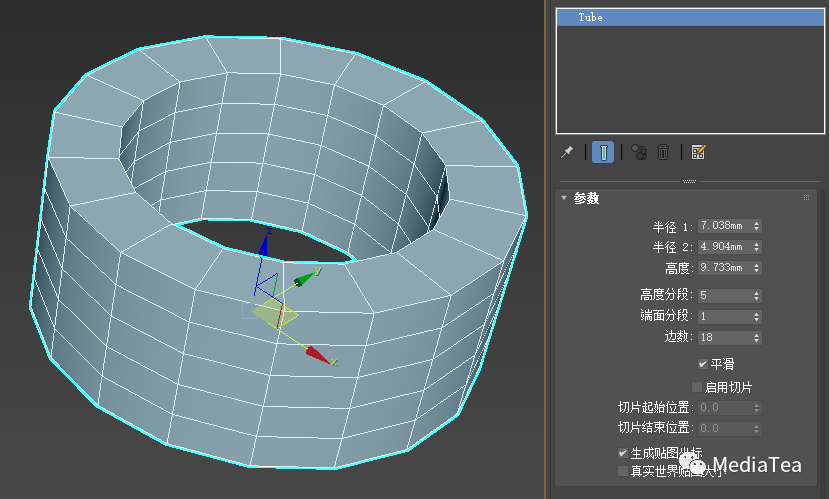

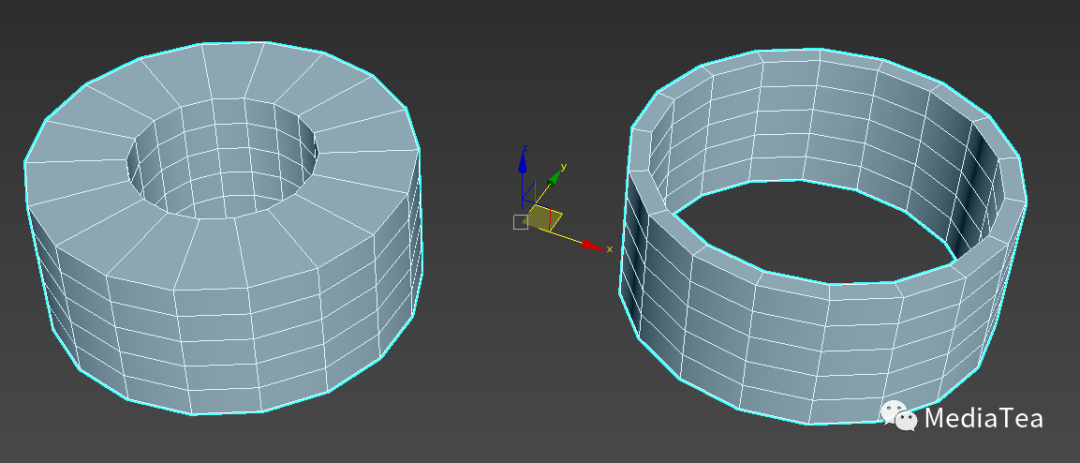

管状体

Tube

半径 1

Radius 1

控制外圈半径。

半径 2

Radius 2

控制内圈半径。

◆  ◆  ◆

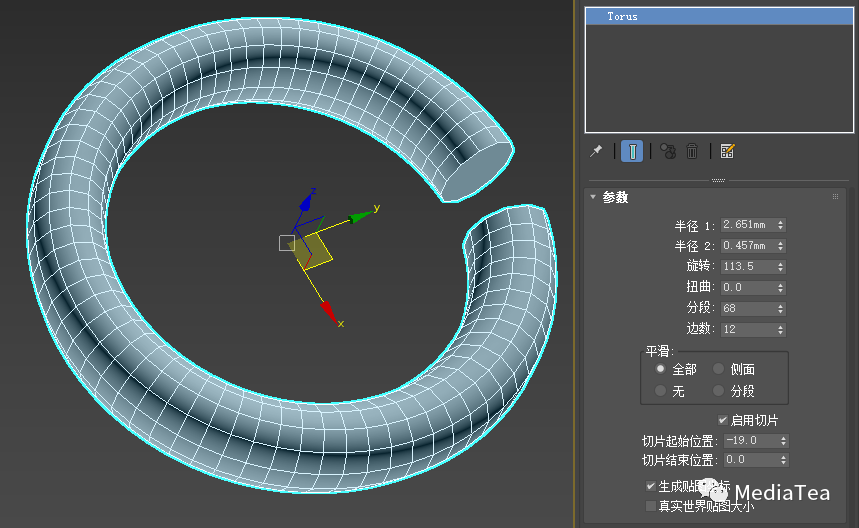

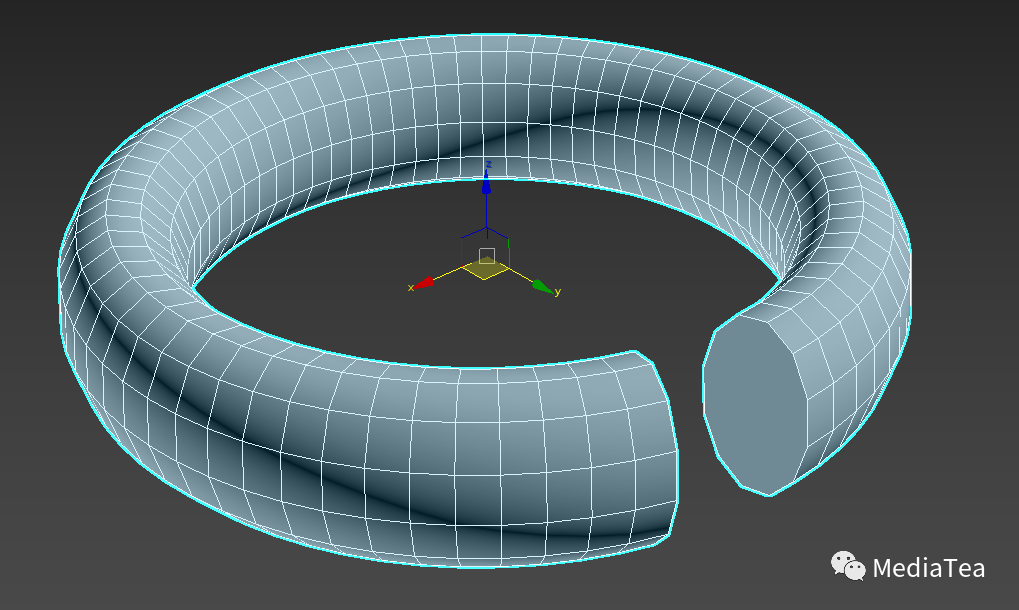

圆环体

Torus

半径 1

Radius 1

控制圆环的半径。

半径 2

Radius 2

控制截面圆的半径。

◆  ◆  ◆

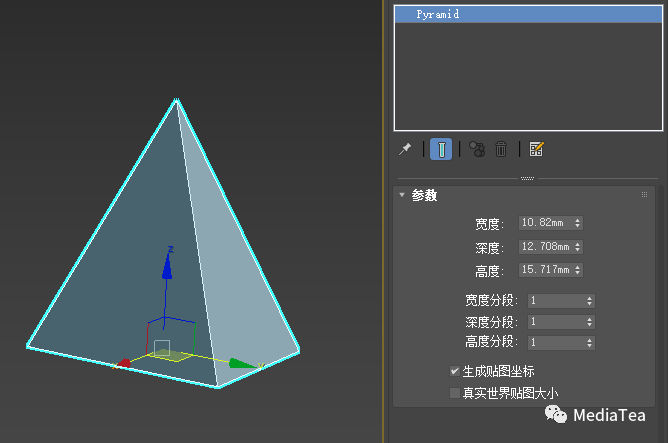

四棱锥

Pyramid

◆  ◆  ◆

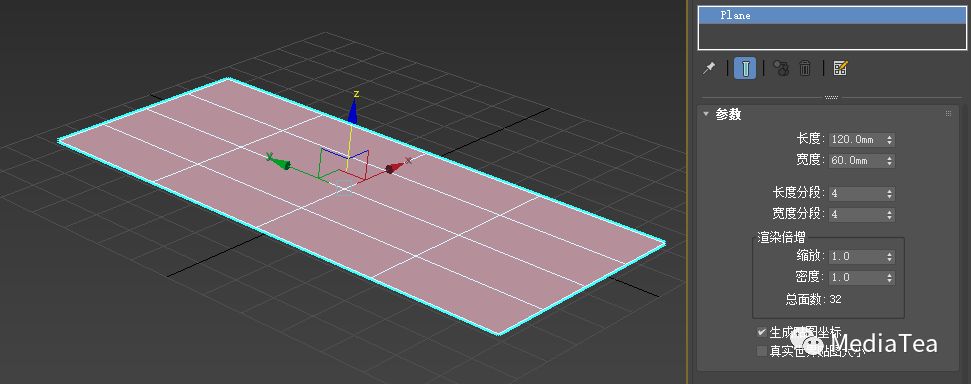

平面

Plane

渲染倍增

Render Multipliers

不改变平面的实际尺寸，通过渲染的计算方式增大平面面积。

常用来制作无限地面或者背景。

◆  ◆  ◆

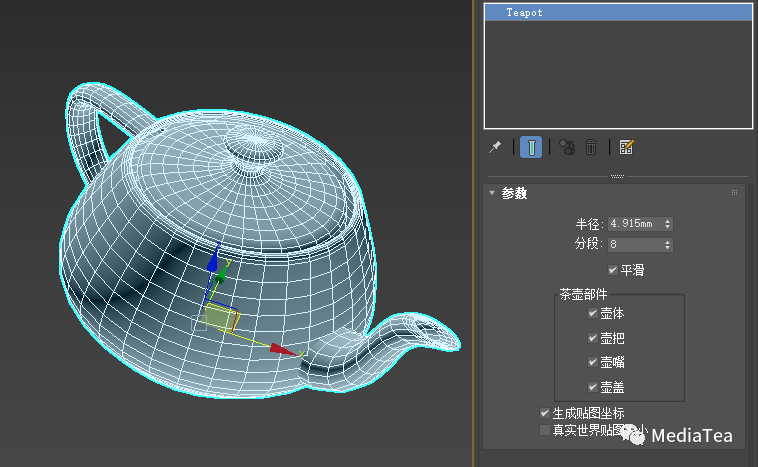

茶壶

Teapot

◆  ◆  ◆

加强型文本

TextPlus

请参阅：

《3ds Max：加强型文本》
