Mocha Pro：AdjustTrack 模块

跟踪时由于缺乏细节或有障碍物阻挡，跟踪点发生了漂移，或者一个或多个跟踪点可能会离开画面，此时可考虑使用 AdjustTrack （调整跟踪）模块手动设置关键帧来获得更精准的跟踪数据。

尤其是当要利用表面 Surface区域进行插入时（边角定位），此模块可发挥很好的跟踪校正作用。

AdjustTrack 模块包含两个选项卡，可以将“Classic”（经典）选项卡理解为 AdjustTrack 的老版本，“Transform”（变换）选项卡则提供了更强大的调整跟踪工作流程。

操作说明

1、使用 Track 模块进行基础跟踪。

提示：

如果后续需要在 AdjustTrack 模块设置过多的关键帧时，建议返回到 Track 模块改善方式后重新跟踪，以获得适当的基础跟踪数据。

2、打开 AdjustTrack 模块，选择参考帧，确定参考点数目并设置参考点。

3、当有参考点离开了画面，可尝试添加新的参考点。

此时，通常需要禁用“Keyframe All Points”，以避免画面外的点对后续的调整跟踪产生影响。

4、逐个查看偏移情况并对参考点进行手动调整或自动微调。

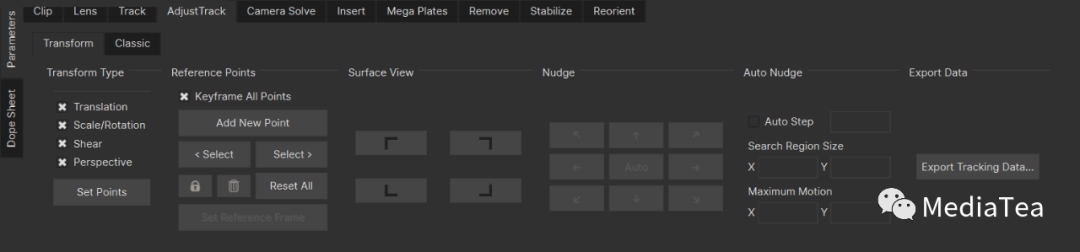

Transform

变换

Transform Type

变换类型

不同的变换类型可设置不同数量的初始参考点。

Translation

位移

Scale/Rotation

缩放/旋转

Shear

倾斜

Perspective

透视

Set Points

设置点

用于设置初始参考点。

上面勾选的选项分别对应 1、2、3、4 个初始参考点。

其中，默认的 4 个参考点将置于表面区域的四个角。

所有的参考点都可以手动移动来改变它们的位置。

可按住 Shift 键以选择多个参考点并同时移动。或者，在参考点右击可选中并移动所有参考点。

Reference Points

参考点

Keyframe All Points

关键帧所有参考点

默认勾选，表示无论调整哪一个参考点都将对所有的点都打上关键帧。

若不勾选，则仅对当前选定的参考点打上关键帧。

Add New Point

添加新点

一般来说，当原有的参考点中的一个或几个离开画面时，应在其它有明显特征的位置添加新的参考点。

点击按钮后，此按钮高亮显示，此时可用鼠标在画面上点击以添加新点。

若要退出，需再次点击此按钮。

< Select

逆时针选择点

Select >

顺时针选择点

Lock Reference Points

锁定参考点

Delete

删除

Reset All

重置全部

Set Reference Frame

设置参考帧

参考帧上的参考点是用于比对的重要依据。

通常在某帧上进行精准定位后，再将此帧设为参考帧。

提示：

在参考帧上，可以摆放参考点的位置。

而在非参考帧上，可以通过移动参考点来改变样条区域和表面区域的形状。

Surface View

表面查看

在主窗口左上角的放大窗格中查看表面区域的四个角点的细节。

分别为左上 Upper Left、右上 Upper Right、左下 Lower Left及右下 Lower Right等。

Nudge

微调

当手动拖动参考点不方便时，使用这些微调按钮进行调整会更加精细。

可以尝试点击 Auto（自动）按钮，以让选定的点自动对齐参考帧，并打上关键帧。

Auto Nudge

自动微调

当参考点所在位置的特征比较明显时，可启用自动微调的功能以提高效率。

Auto Step

自动步幅

控制每隔多少帧会产生一个关键帧。

比如，默认值为 10，将每隔 10 帧打上自动微调的关键帧。

勾选后，在主窗口下方的工具栏上会启用三个微调按钮，点击以对特征区域进行跟踪并自动微调。

Search Region Size X/Y

搜索区域尺寸 X/Y

一般使用默认值即可。

Maximum Motion X/Y

最大运动 X/Y

一般使用默认值即可。

Export Data

导出数据

Export Tracking Data

导出跟踪数据

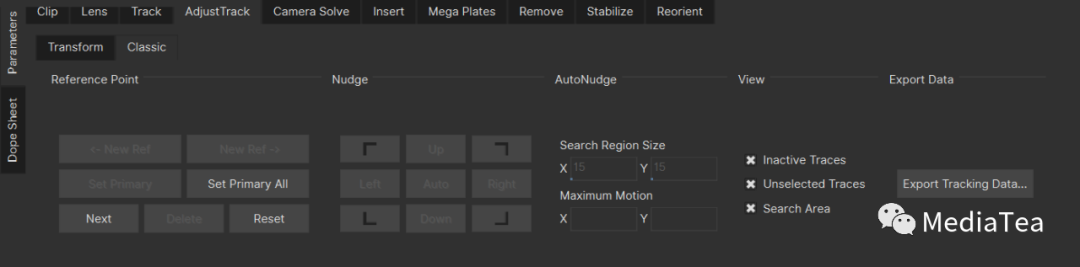

Classic

经典

默认会依据平面区域 Planar Surface的四个角点添加四个参考点。

Reference Point

参考点

<- New Ref

向后新建参考点

New Ref ->

向前新建参考点

Set Primary

设置为主要

Set Primary All

全部设置为主要

Next

下一个

Delete

删除

Reset

重置

复位参考点位置，并删除所有参考点关键帧。

Nudge

微移

包括：左上 Upper Left、右上 Upper Right、左下 Lower Left及右下 Lower Right等四个角点的定位按钮，以及上 Up、下 Down、左 Left、右 Right与自动 Auto等五个微调按钮。

AutoNudge

自动微调

Search Region Size  X/Y

搜索区域大小 X/Y

Maximum Motion X/Y

最大运动 X/Y

View

查看

Inactive Traces

非活动轨迹

Unselected Traces

未选择的轨迹

Search Area

搜索区域

Export Data

导出数据

Export Tracking Data

导出跟踪数据
