Ae 效果详解：CC Sphere

Ae菜单：效果/透视/CC Sphere

Perspective/CC Sphere

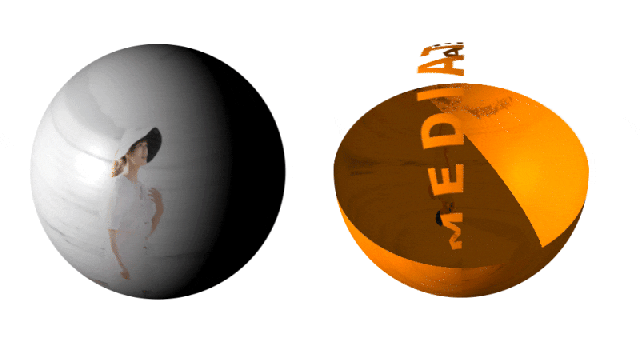

CC Sphere（CC 球体）效果可将图层映射到受光照的球体上。支持 Alpha 通道，球体可呈镂空状且能显示和调整内壁。适用于制作行星、玻璃球、科技 UI、全息视觉等特效。

要注意，虽然本效果可生成一个非常生动的 3D 球体外观，但仍然是一个 2D 图层，并不支持合成的 3D 摄像机。

本效果适用于所有色深模式（8-bpc、16-bpc、32-bpc）。

◆  ◆  ◆

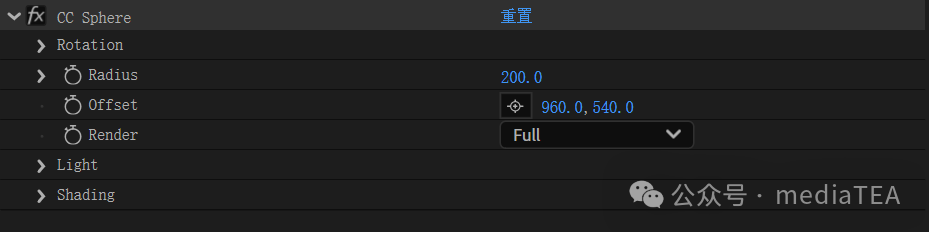

效果属性说明

点击“重置” Reset按钮，恢复所有选项到默认值。

Rotation

旋转

 控制球体的空间自转角度。

Rotation X

旋转 X

控制球体在 X 轴上的旋转，上下翻转。

Rotation Y

旋转 Y

控制球体在 Y 轴上的旋转，左右自转。

Rotation Z

旋转 Z

控制球体在 Z 轴上的旋转。整体旋转画面方向（类似摄像机滚转）。

Rotation Order

旋转顺序

决定多个轴旋转的计算先后顺序。

即，不论如何调整上面的三个旋转值，最终都按本属性指定的顺序进行旋转，这六个选项是：XYZ，XZY，YXZ，YZX，ZXY，ZYX。

默认值为 XYZ。在复杂旋转（如仰视+侧滚）时需特别注意此属性，避免“万向节锁”问题。

Radius

半径

控制球体的大小，以像素为单位。

Offset

偏移

设置球体中心的位置。

Render

渲染

决定球体的渲染方式。

--Full

全部

渲染球体的表面和内壁。

--Outside

外部

仅渲染球体的表面。

--Inside

内部

仅渲染球体的内壁。

Light

灯光

用于设置照射在球体上的光源，类似于聚光灯。

由于是伪 3D，光照总是在合成平面上。

Light Intensity

灯光强度

光照的亮度。

默认值 100。数值越大，光照越强。

Light Color

灯光颜色

设置光照的颜色。

Light Height

灯光高度

实际上用于控制光照的范围。默认值为 40。

值为 0 时，照亮球体的一半，值为 100 时完全照亮球体正面，值为 -100 时则完全不照亮球体。没被照亮的区域的亮度由 Ambient（周围光）属性决定。

Light Direction

灯光方向

设置光照的方向。

Shading

阴影

设置球体对光照的交互。

Ambient

周围光

设置环境光的强度，默认为白色光。

Diffuse

漫射

控制图层反射光线的程度。

值为 0% 时，不反射，球体全黑（可能还有镜面高光）。值为 100%，将反射大量光线。

Specular

镜面高光

控制镜面高光的强度。

值为 0% 时，无镜面高光。

Roughness

粗糙度

影响镜面高光的范围。

值越少，镜面高光越聚集。值越大，镜面高光越发散。

Metal

金属质感

影响镜面高光与图层内容的混合。

值越小，镜面高光越多的使用灯光颜色。值越大，将更多的使用图层内容颜色。默认值为 100。

Reflective

反射

设置球体表面的反射程度。反射的内容由下方的反射贴图属性决定。

Reflective Map

反射贴图

选择用于反射贴图的图层。

Internal Shadows

内部阴影

若勾选选项，将在球体内壁产生投影。

Transparency Falloff

透明度衰减

默认不勾选。

若勾选，Alpha 通道的边缘将变得更锐利（可能有更多的锯齿）。

◆  ◆  ◆

应用举例

1、地球自转演示

将世界地图展平图像应用于图层，应用“CC Sphere”效果。

Radius = 200；

Rotation Y = time * 10（表达式：每秒旋转 10°）；

添加灯光高光（Specular = 50）营造质感。

2、构建球形 HUD 界面

比如，创建全息 HUD、科技球体转场。

图层内容为圆形纹理或网格；

Render = Full；

Rotation X/Y 设动画；

Shading：高 Diffuse + Specular；

加入 Reflective Map（另一个图层）作为动态反射源。
